Главное

Защитные функции КИПиА предназначены для автоматического перевода технологического оборудования в безопасное состояние при выходе параметров за допустимые пределы, предотвращая аварии и повреждения, в отличие от обычного регулирования, которое лишь поддерживает заданный режим работы. Блокировка и защитная функция КИПиА — это автоматизированная система, предназначенная для предотвращения развития аварийной ситуации путем отключения оборудования или перевода его в безопасное состояние при выходе контролируемых параметров (давления.

данные обновлены 2026-10-21 ·

СХЕМА 1 · РАЗБОР ОБОРУДОВАНИЯWEBP · PNG · ИНФОГРАФИКА

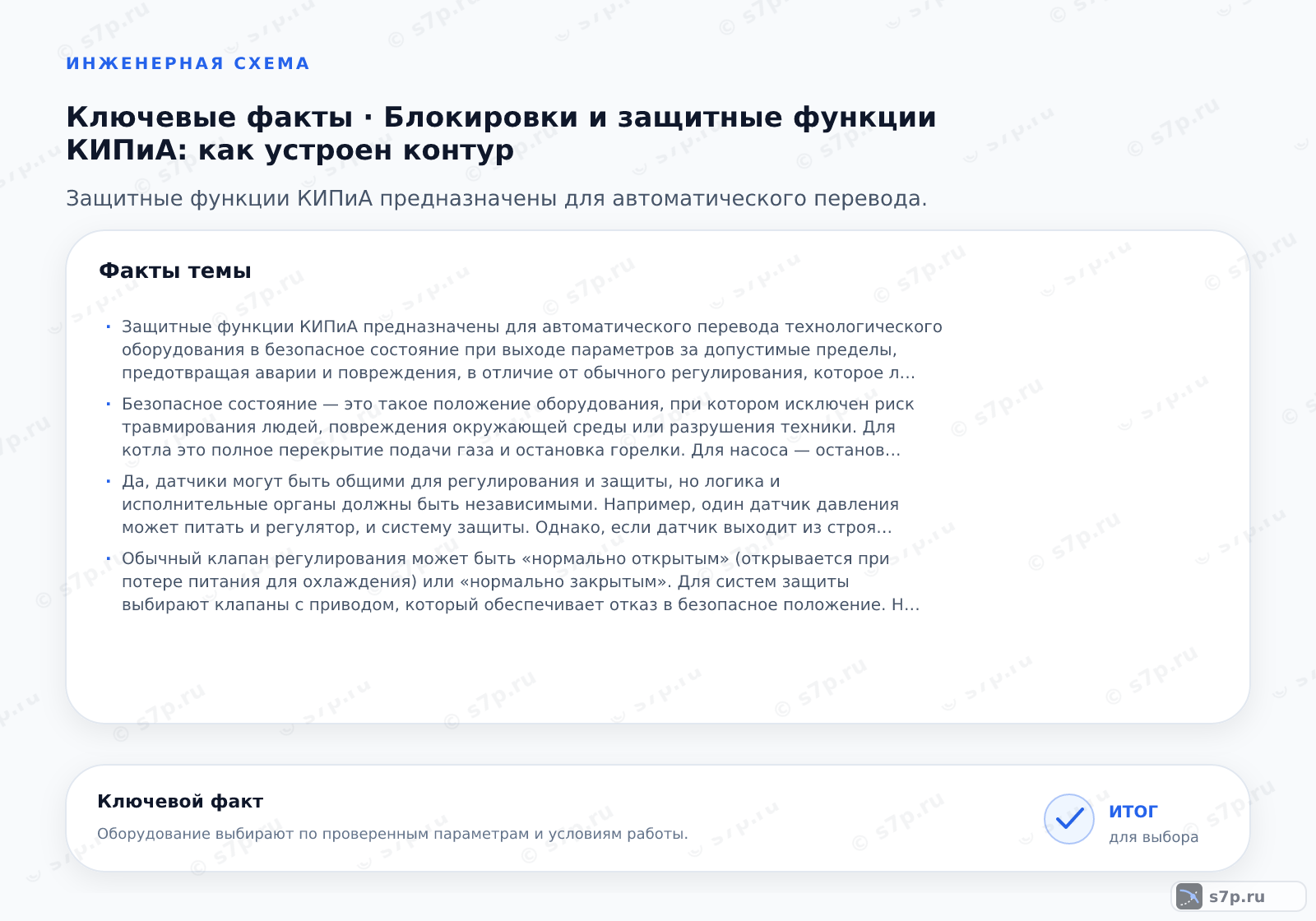

Карточки ключевых значений темы «Блокировки и защитные функции КИПиА: как устроен контур»: Защитные функции КИПиА предназначены для автоматического перевода технологического оборудования в безопасное состояние при выходе параметров за допустимые пределы, предотвращая аварии и повреждения, в отличие от обычного регулирования, которое лишь поддерживает заданный режим работы.; Безопасное состояние — это такое положение оборудования, при котором исключен риск травмирования людей, повреждения окружающей среды или разрушения техники. Для котла это полное перекрытие подачи газа и остановка горелки. Для насоса — остановка вала и закрытие задвижки на напорном трубопроводе. Переход в это состояние должен быть гарантирован и быстр, обычно в течение долей секунды, чтобы не допустить роста аварии.

1. Что такое блокировки и защитные функции кИПиА

Блокировка и защитная функция КИПиА — это автоматизированная система, предназначенная для предотвращения развития аварийной ситуации путем отключения оборудования или перевода его в безопасное состояние при выходе контролируемых параметров (давления, температуры, уровня) за установленные пределы.

Блокировка связывает контролируемый параметр с действием, которое переводит оборудование в заранее определённое безопасное состояние. Защитная функция отличается от обычного регулирования назначением: регулирование удерживает рабочий режим, а защита реагирует на опасное отклонение и ограничивает его развитие. В состав входят датчик, логический блок, исполнительный механизм и сигнал оператору.

При описании функции фиксируют опасное событие, условие срабатывания, требуемое действие и способ возврата в работу. Нельзя оценивать защиту по отдельному датчику или реле: отказ измерения, логики или исполнительной части должен быть виден в общей схеме. Проверяют также архивирование события и возможность безопасной диагностики без обхода защиты.

Блокировки и защитные функции КИПиА: как устроен контур

Текущая страница в тематической подборке.

эта страница
4–20 мА или 0–10 В

Смежная тема кластера «Аналоговые сигналы и токовые петли».

открыть тему →
Сигнал 4–20 мА

Смежная тема кластера «Аналоговые сигналы и токовые петли».

открыть тему →
Избыточное, абсолютное и вакуумное давление

Смежная тема кластера «Измерение давления».

открыть тему →
Измерительный канал КИПиА

Смежная тема кластера «Основы и архитектура КИПиА».

открыть тему →
КИПиА

Смежная тема кластера «Основы и архитектура КИПиА».

открыть тему →
Датчик, преобразователь и контроллер

Смежная тема кластера «Основы и архитектура КИПиА».

открыть тему →
Датчики давления

Смежная тема кластера «Измерение давления».

открыть тему →
Дифференциальное давление

Смежная тема кластера «Разность давлений и гидростатические измерения».

открыть тему →

2. Устройство и принцип работы

Датчик непрерывно контролирует параметр и передаёт сигнал в логический блок. Блок сравнивает его с уставкой, принимает решение и формирует команду исполнительному механизму. Дальше закрывается клапан, останавливается насос или отключается горелка — конкретное действие зависит от опасного сценария. Оператор получает тревогу, а событие сохраняется для разбора.

Пусконаладка должна проверять весь путь сигнала, включая направление действия, задержки, питание и обратную индикацию. Проверка только входа не подтверждает закрытие клапана, так же как движение привода не доказывает правильность уставки. После испытания фиксируют исходное состояние и условия, при которых защита возвращается в рабочий режим.

  1. Шаг 1
    Непрерывное измерение параметра датчиком (например, давление в котле).
  2. Шаг 2
    Передача сигнала в логический блок (реле или контроллер).
  3. Шаг 3
    Сравнение сигнала с уставкой срабатывания (порогом защиты).
  4. Шаг 4
    Формирование команды на исполнительный механизм при превышении порога.
  5. Шаг 5
    Физическое действие: закрытие клапана, остановка насоса или отключение горелки.
  6. Шаг 6
    Подача сигнала тревоги оператору и фиксация события в архиве.
ИНФОГРАФИКА · СХЕМАWEBP · PNG

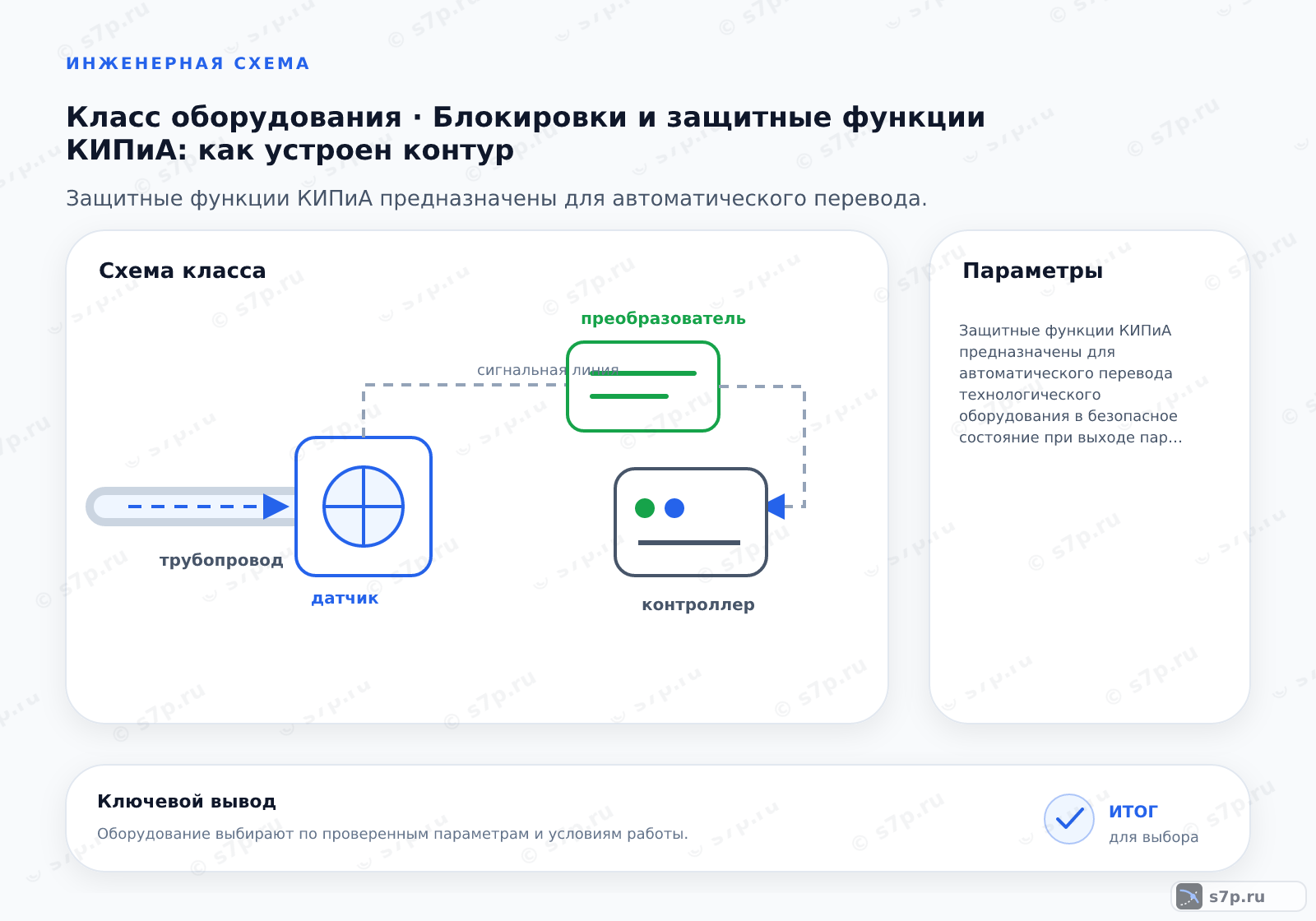

Схема класса «КИПиА» для темы «Блокировки и защитные функции КИПиА: как устроен контур»: ключевые параметры — Защитные функции КИПиА предназначены для автоматического перевода технологического оборудования в безопасное состояние при выходе параметров за допустимые пределы, предотвращая аварии и повреждения, в отличие от обычного регулирования, которое лишь поддерживает заданный режим работы.; Безопасное состояние — это такое положение оборудования, при котором исключен риск травмирования людей, повреждения окружающей среды или разрушения техники. Для котла это полное перекрытие подачи газа и остановка горелки. Для насоса — остановка вала и закрытие задвижки на напорном трубопроводе. Переход в это состояние должен быть гарантирован и быстр, обычно в течение долей секунды, чтобы не допустить роста аварии.

3. Ключевые параметры

Для защитной функции задают порог параметра, время реакции, допустимую задержку, состояние оборудования после команды и требования к целостности канала. Давление газа, давление воды и температура относятся к разным сценариям и не должны объединяться в общую безымянную уставку. Каждое значение связывают с паспортом оборудования и описанием опасности.

Проверяют, что датчик и логический блок способны обнаружить отклонение в нужном направлении, а исполнительный механизм выполнит действие при доступном питании и давлении. Отдельно учитывают сигнал тревоги, запись события и условия ручного сброса. Согласованность параметров подтверждают испытанием функции, а не только просмотром настроек.

Ключевые параметры
ПараметрЗначениеЕдиницаИсточник
Порог давления газа2.2 барбарПБ 03-585-03; паспорт котла
Время срабатывания0.5 ссГОСТ Р МЭК 61508; инженерная практика
Температура защиты95 °C°CПаспорт бытового котла; инженерная практика
Давление воды3 барбарПБ 03-585-03; паспорт котла
Задержка таймера1 ссИнженерная практика; паспорт контроллера
Степень целостности90 %%Инженерная практика; паспорт резервуара

4. Схема работы

Последовательность начинается с измерения параметра и продолжается передачей сигнала в логический блок. После сравнения с порогом формируется команда на исполнительный механизм, который изменяет состояние оборудования. Параллельно включаются тревога и фиксация события. Такая структура позволяет проследить, где возникло отклонение и дошла ли защитная команда до физического действия.

При проверке схемы создают контролируемое условие срабатывания и наблюдают сигнал датчика, решение логики, состояние привода и индикацию. Затем проверяют возврат в исходное состояние по разрешённой процедуре. Если архив фиксирует событие, но оборудование не изменилось, осматривают выходной канал, питание и исполнительную арматуру.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

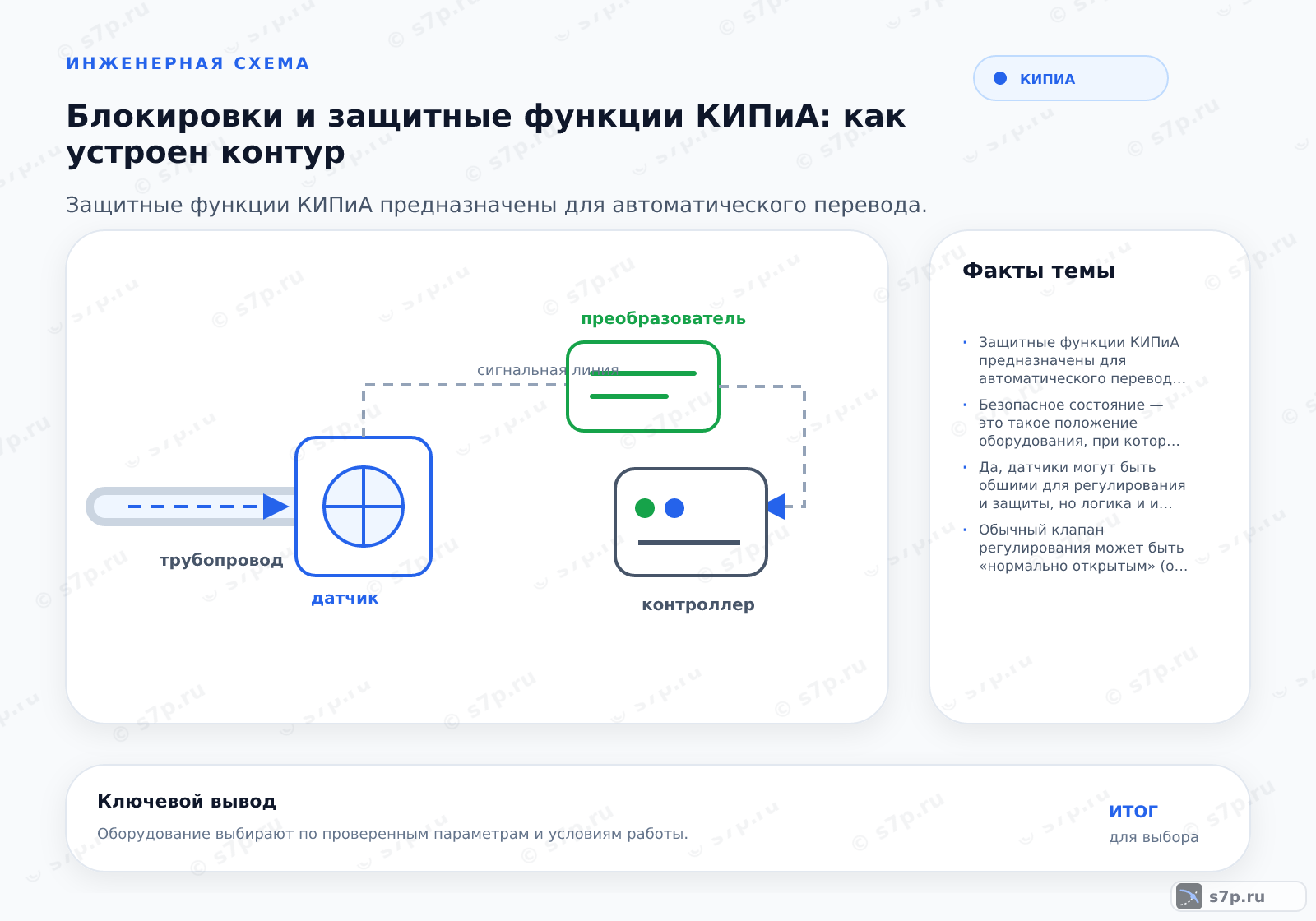

Hero-инфографика темы «Блокировки и защитные функции КИПиА: как устроен контур»: КИПиА; ключевые данные: Защитные функции КИПиА предназначены для автоматического перевода технологического оборудования в безопасное состояние при выходе параметров за допустимые пределы, предотвращая аварии и повреждения, в отличие от обычного регулирования, которое лишь поддерживает заданный режим работы.; Безопасное состояние — это такое положение оборудования, при котором исключен риск травмирования людей, повреждения окружающей среды или разрушения техники. Для котла это полное перекрытие подачи газа и остановка горелки. Для насоса — остановка вала и закрытие задвижки на напорном трубопроводе. Переход в это состояние должен быть гарантирован и быстр, обычно в течение долей секунды, чтобы не допустить роста аварии.

5. Виды и разновидности

Защитные функции выполняют на жёсткой релейной логике, программной логике контроллера или с голосованием нескольких измерительных каналов. Релейная схема проще для трассировки, программная удобнее при изменении логики, а голосование помогает согласовать доступность и устойчивость к одиночному отказу. Конкретное решение зависит от опасного сценария и требований к независимости.

При сравнении смотрят не только на число элементов, но и на общие источники питания, кабельные трассы, диагностику и возможность тестирования. Усложнение архитектуры увеличивает объём проверки и документации. Для каждого варианта описывают безопасное состояние, реакцию на потерю сигнала и порядок восстановления после срабатывания.

Виды и разновидности
ЗначениеИсточник
Жесткая логика на реле: высокая надежность, простое обслуживание, сложность изменения логики.Инженерная практика
Программная логика в ПЛК: гибкость настройки, диагностика, риск программных сбоев.Инженерная практика
Дублирование 2oo3: высокая доступность, защита от ложных срабатываний, высокая стоимость.Инженерная практика

6. На что влияет и зачем нужно

Отключение подачи газа при превышении давления в котле переводит горелку и связанное оборудование в предусмотренное безопасное состояние. Влияние защиты оценивают по полной цепочке: обнаружено ли отклонение, сформирована ли команда и выполнено ли действие исполнительного механизма. Индикации тревоги недостаточно, если физическое состояние оборудования не изменилось.

Защитная функция также задаёт порядок диагностики после события. Оператор должен различать срабатывание по процессу, отказ датчика и неисправность исполнительной части. Архив и ручной сброс используют для восстановления причины, а не для автоматического скрытия тревоги. При изменении оборудования пересматривают уставку, схему и испытание всей функции.

7. Частые ошибки и на что смотреть

Запрещено шунтировать, то есть замыкать накоротко, датчики защиты для обхода блокировки. Проверку срабатывания выполняют по регламенту изготовителя и с контролем физического действия, а не только сигнала на экране. Обычный контроллер нельзя автоматически считать пригодным для критической функции: сопоставляют назначение системы, архитектуру и подтверждённые характеристики.

После замены датчика проверяют его калибровку, направление сигнала и соответствие уставкам. При ложном срабатывании ищут помеху, обрыв, неправильную настройку и общую причину отказа. При несрабатывании проверяют выходной канал, привод, клапан или горелку. Любое изменение схемы завершают повторным испытанием функции и записью результата.

Частые вопросы

Чем защитная блокировка отличается от обычного регулирования?

Регулирование поддерживает рабочий режим и постоянно корректирует параметр, а блокировка реагирует на опасное условие и переводит оборудование в заранее заданное состояние. У блокировки должны быть описаны датчик, логика, исполнительное действие, тревога и порядок возврата. Поэтому наличие регулирующего контура само по себе не подтверждает выполнение защитной функции.

Как связать уставку защиты с опасным сценарием?

Сначала описывают, какое отклонение создаёт опасность и какое состояние оборудования считается безопасным. Затем выбирают измерительный канал, порог, время реакции и исполнительное действие, учитывая паспорт процесса. Уставку не переносят из другой установки без проверки среды и режима. Итог подтверждают испытанием всей цепочки от датчика до физического отключения или закрытия.

Почему тревога есть, а оборудование не отключается?

Сигнал тревоги может формироваться в логике независимо от исправности выходного канала и исполнительного механизма. Проверяют состояние выхода, питание, реле, привод, клапан или горелку, а также обратную индикацию. Если команда записана в архиве, но физическое состояние не изменилось, защиту считают неисправной до выяснения причины и повторного испытания по безопасной процедуре.

Когда применяют релейную, программную или голосующую схему?

Релейную логику выбирают при понятной и редко меняющейся функции, программная удобна для сложных связей и диагностики, а голосование нескольких каналов рассматривают при необходимости согласовать доступность и устойчивость к отказу. Сравнивают не только удобство, но и независимость питания, кабелей, программной части и исполнительных устройств. Решение подтверждают анализом опасности и испытаниями.

Что проверяют после замены датчика защиты?

Сверяют тип, диапазон, направление сигнала, калибровку и соответствие уставке. Затем проверяют прохождение сигнала в логический блок, реакцию на тестовое условие и фактическое действие исполнительного механизма. Индикации на панели недостаточно. Результат записывают вместе с исходным состоянием и условиями возврата, чтобы последующее срабатывание можно было отличить от ошибки монтажа.

Допустимо ли временно шунтировать датчик для продолжения работы?

Шунтирование защитного датчика обходит функцию, для которой задано безопасное состояние, поэтому его не используют как способ продолжить работу. При неисправности оборудование переводят в установленный режим, устраняют причину и проверяют всю цепочку. Если требуется диагностический обход, он возможен только по утверждённой процедуре с компенсирующими мерами, ответственным разрешением и обязательным восстановлением защиты.
