Абсолютное давление отсчитывается от полного вакуума, а избыточное и вакуумное — от атмосферного, что критично для корректного подбора оборудования. Абсолютное давление всегда положительно и отсчитывается от нуля, избыточное может быть отрицательным (вакуумом) относительно атмосферы.
данные обновлены 2026-10-21 ·

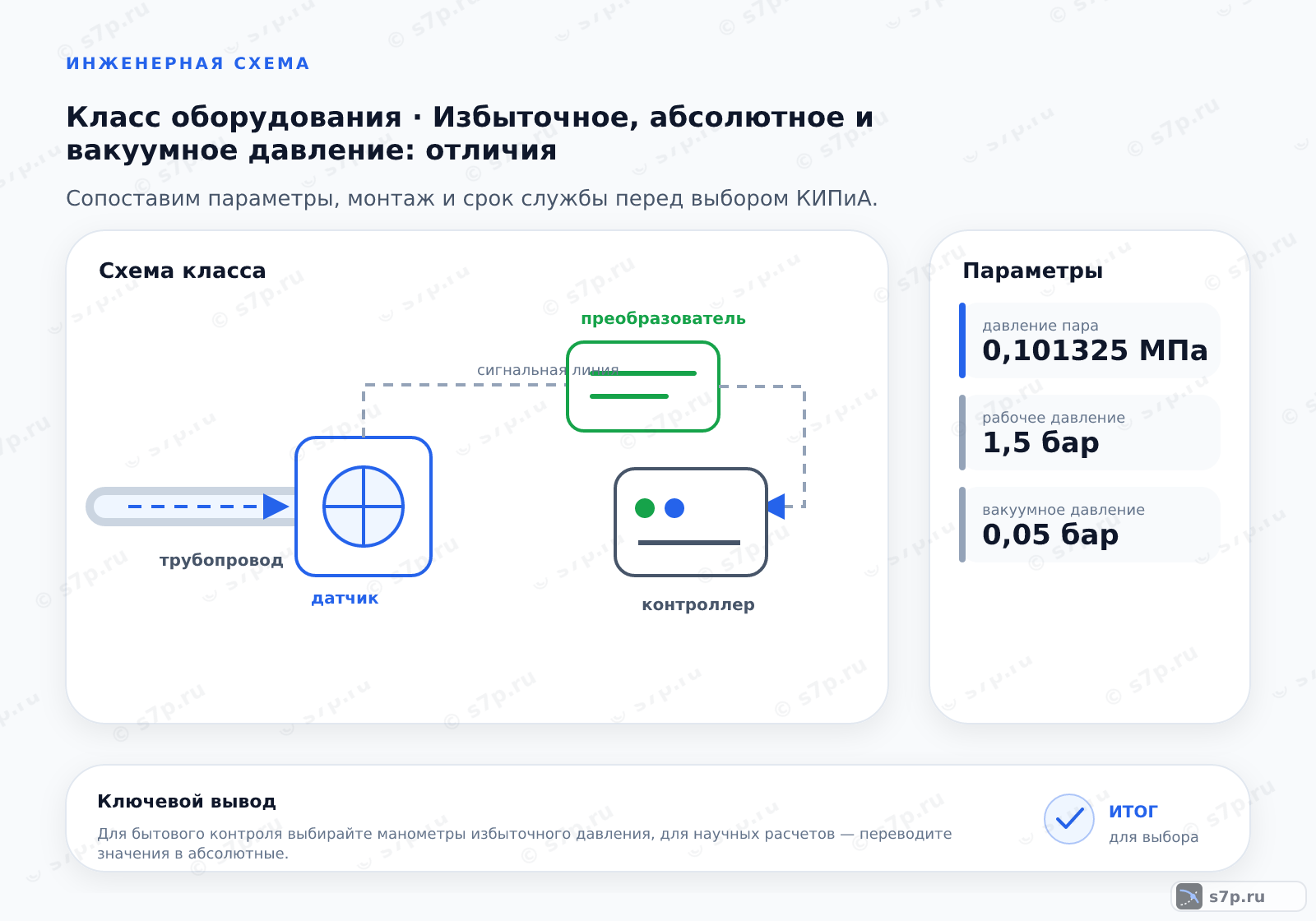

1. Как выбрать шкалу измерения давления
Абсолютное давление отсчитывают от полного вакуума, поэтому оно описывает состояние среды относительно нулевой точки. Избыточное давление сравнивают с атмосферным, а вакуумное показывает недостаток давления относительно той же опорной среды. Тот же процесс получает разное числовое описание в зависимости от выбранной шкалы.
При подборе прибора сначала определяют, какую величину требует задача: нагрузку на стенку, состояние газа или работу вакуумного оборудования. Если перепутать опорную точку, показание может выглядеть правдоподобно, но не соответствовать расчёту. В паспорте прибора проверяют тип измерения, единицы, диапазон и положение нулевой отметки.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».

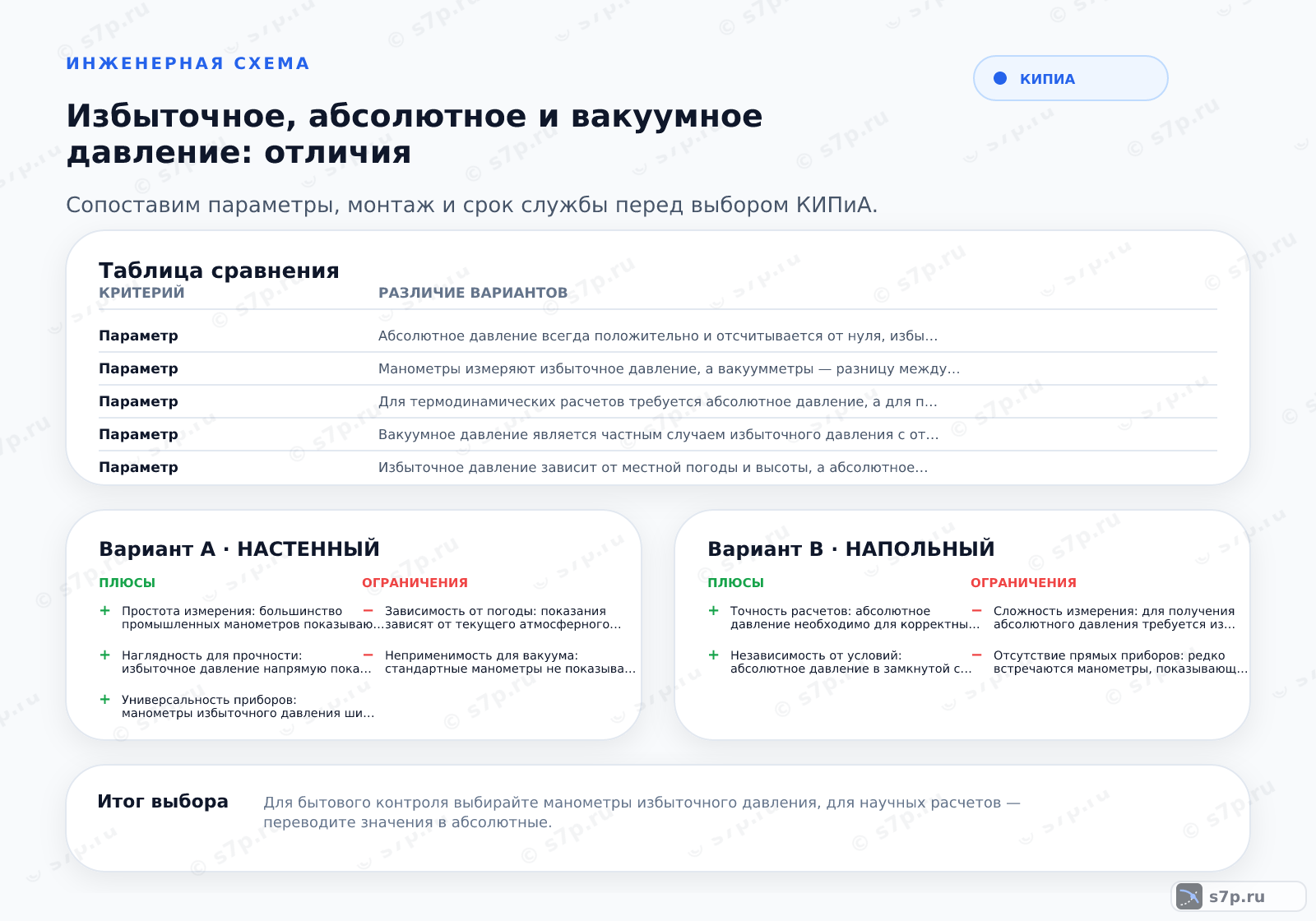

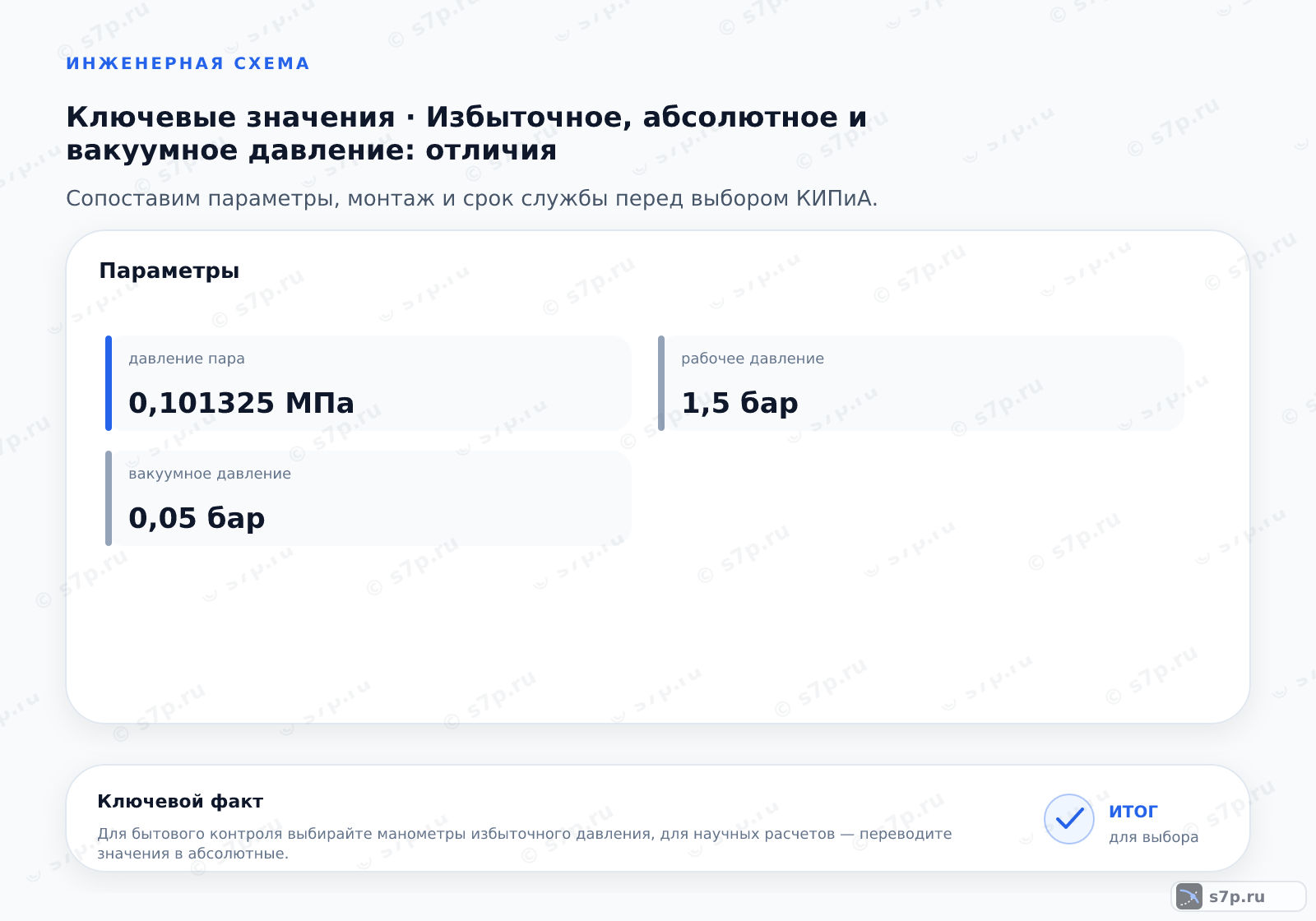

2. Таблица сравнения
Сравнение приборов начинают с измеряемой шкалы, а не с внешнего вида корпуса. Манометр показывает избыточное давление, вакуумметр — разрежение, комбинированный прибор может объединять оба направления, а абсолютный датчик использует полную опорную шкалу. Поэтому одинаковая единица измерения не делает показания взаимозаменяемыми.
В таблице для системы отопления приведён диапазон манометра 0–6 бар с индикацией избыточного давления. Этот пример нельзя переносить на вакуумную или газовую задачу без проверки условий. Сопоставляют также присоединение, среду, допустимую температуру и требуемую погрешность, чтобы измерительная шкала соответствовала расчётной.
3. Определения вариантов
Избыточное давление удобно там, где рассматривают разность между средой внутри трубопровода и атмосферой. Абсолютное давление требуется в задачах, связанных с плотностью газа и температурой кипения, поскольку эти зависимости привязаны к полной шкале. Вакуумное измерение описывает область, где давление ниже атмосферного.
При чтении документации уточняют, от какой точки отсчитывается результат, и не заменяют отрицательное избыточное значение словом «вакуум» без указания метода измерения. Для расчёта и эксплуатации сохраняют согласованную шкалу на всём участке: датчик, контроллер, формула и архив должны использовать одинаковое представление.
4. Когда что применять
Избыточную шкалу применяют при проверке прочности трубопроводов, потому что на стенку действует разность давлений. Для расчёта кипения воды в котле используют абсолютное давление, а для контроля вакуумного насоса — показания вакуумметра. В вентиляционных расчётах абсолютное давление помогает определить плотность и расход воздуха.
Выбор прибора связывают с задачей и местом установки. Если требуется контроль отопительной системы, в таблице указан манометр с диапазоном 0–6 бар и измерением избыточного давления. Для другой среды проверяют совместимость материалов и способ подключения, а ссылку на СНиП 41-01-2003 или СП 60.13330.2012 относят только к соответствующей расчётной задаче.
| Значение | Источник |
|---|---|
| Для проверки прочности трубопроводов использовать избыточное давление, так как на стенки действует разность давлений. | СНиП 41-01-2003 |
| Для расчета кипения воды в котле использовать абсолютное давление, так как температура кипения зависит от него. | СП 60.13330.2012 |
| Для контроля работы вакуумных насосов использовать показания вакуумметра, выраженные в барах или Па. | инженерная практика |
| Для подбора манометра на систему отопления выбрать прибор с диапазоном 0–6 бар, показывающий избыточное давление. | инженерная практика |
| Для аэродинамических расчетов вентиляций использовать абсолютное давление воздуха для определения плотности и расхода. | СП 60.13330.2012 |
5. Эксплуатация
Эксплуатационные расходы зависят не только от цены прибора, но и от правильности шкалы. В таблице приведены цены манометра, вакуумметра и комбинированного прибора, а также погрешность 1 % и срок службы 5 лет. Эти сведения используют как ориентиры из исходных данных и сверяют с паспортом конкретного исполнения.
При осмотре проверяют нулевое положение, герметичность соединения, состояние чувствительного элемента и отсутствие механических повреждений. Показание сравнивают с выбранной опорной шкалой; пересчёт между абсолютным, избыточным и вакуумным давлением выполняют только при известном атмосферном условии. Ошибка в исходной шкале делает последующий подбор неприменимым.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Погрешность измерения | 1 % | % | ГОСТ 2405-2001 |
| Срок службы прибора | 5 лет | лет | инженерная практика; сверить по паспорту |
Частые вопросы
Как понять, какую шкалу давления выбрать?
Сначала определяют физическую задачу. Нагрузку на стенку трубопровода сопоставляют с избыточным давлением, расчёт кипения и плотности газа — с абсолютным, а работу вакуумного насоса — с вакуумным показанием. Затем в паспорте прибора проверяют опорную точку, диапазон и единицы. Нельзя переносить шкалу из другой задачи только потому, что единица измерения совпадает.
Можно ли заменить вакуумметр обычным манометром?
Замена допустима только после проверки диапазона и метода измерения. Манометр показывает избыточное давление относительно атмосферы, а вакуумметр предназначен для области ниже атмосферного давления. Прибор с неподходящей шкалой может дать понятное внешне, но неверно интерпретируемое значение. Сверяют паспорт, среду, присоединение и то, какую величину требует схема контроля.
Почему для расчёта кипения нужна абсолютная шкала?
Температура кипения зависит от полного давления среды, поэтому для котла используют абсолютное давление, отсчитываемое от полного вакуума. Избыточное значение показывает только разность с атмосферой и без дополнительного условия не описывает полную шкалу. В исходной таблице этот подход связан с СП 60.13330.2012; ссылку применяют к соответствующей расчётной задаче, а не к любому измерению.
Как подобрать прибор для системы отопления?
Для приведённого примера отопительной системы выбран манометр, показывающий избыточное давление в диапазоне 0–6 бар. При подборе проверяют, что рабочий режим помещается в шкалу, а прибор совместим со средой, температурой и присоединением. Этот диапазон относится к исходной таблице и не переносится автоматически на другой контур без проверки проекта и паспорта оборудования.
Что означает отрицательное избыточное давление?
Отрицательное избыточное давление означает, что давление среды ниже атмосферного; в практической речи это область вакуума. Абсолютное давление при этом отсчитывается от полного вакуума и остаётся положительной величиной. Для диагностики уточняют, что показывает прибор: разность с атмосферой или полную шкалу. Смешение этих определений приводит к неверному пересчёту и неправильному выбору оборудования.
Какие расходы и срок службы учитывать при сравнении приборов?
Цена не заменяет проверку шкалы и совместимости.
