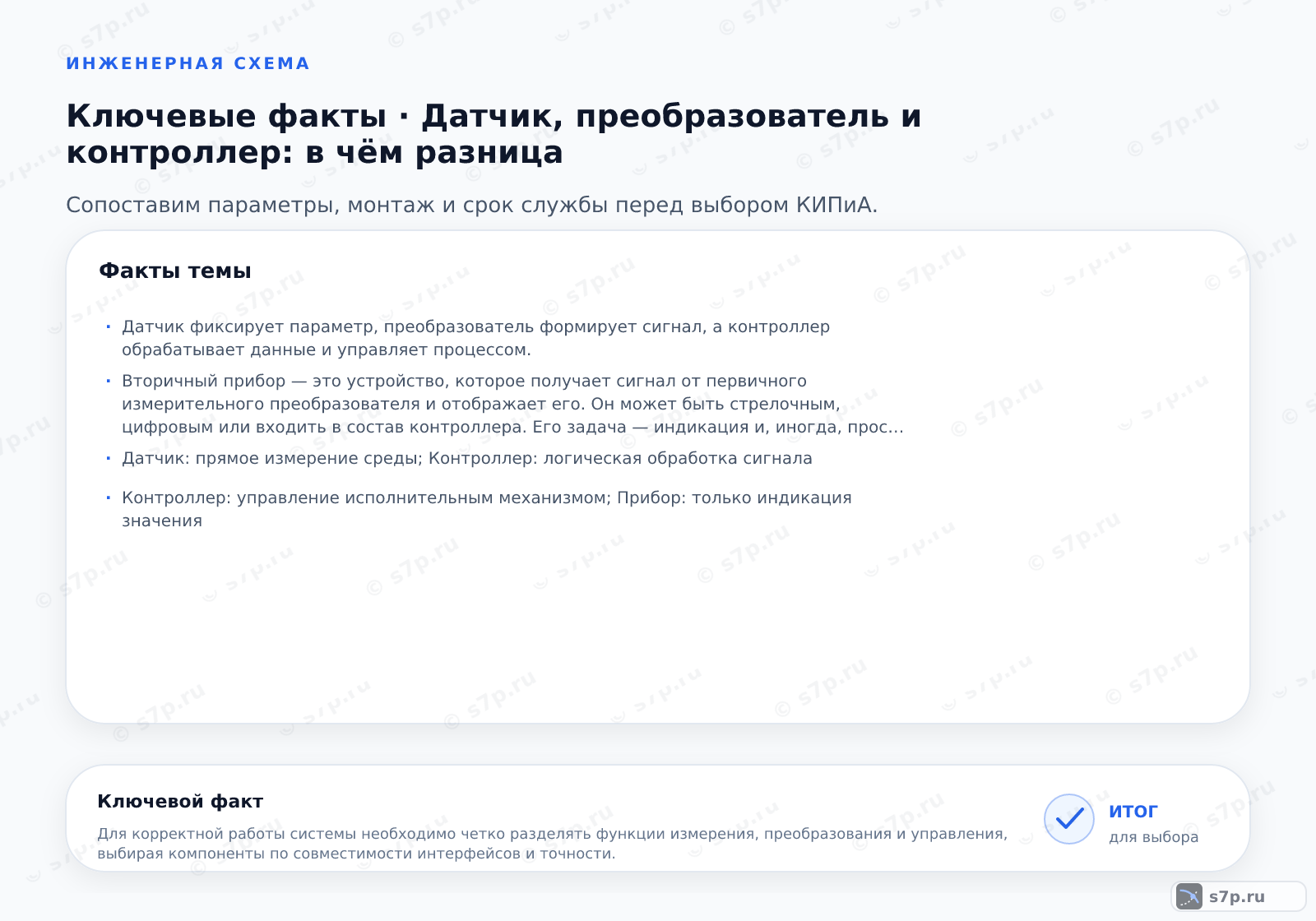

Датчик фиксирует параметр, преобразователь формирует сигнал, а контроллер обрабатывает данные и управляет процессом. Датчик: прямое измерение среды; Контроллер: логическая обработка сигнала. Преобразователь: нормирование сигнала датчика в 4–20 мА; Датчик: первичный сигнал или токовый/цифровой выход.
данные обновлены 2026-10-21 ·
1. Датчик, преобразователь и контроллер

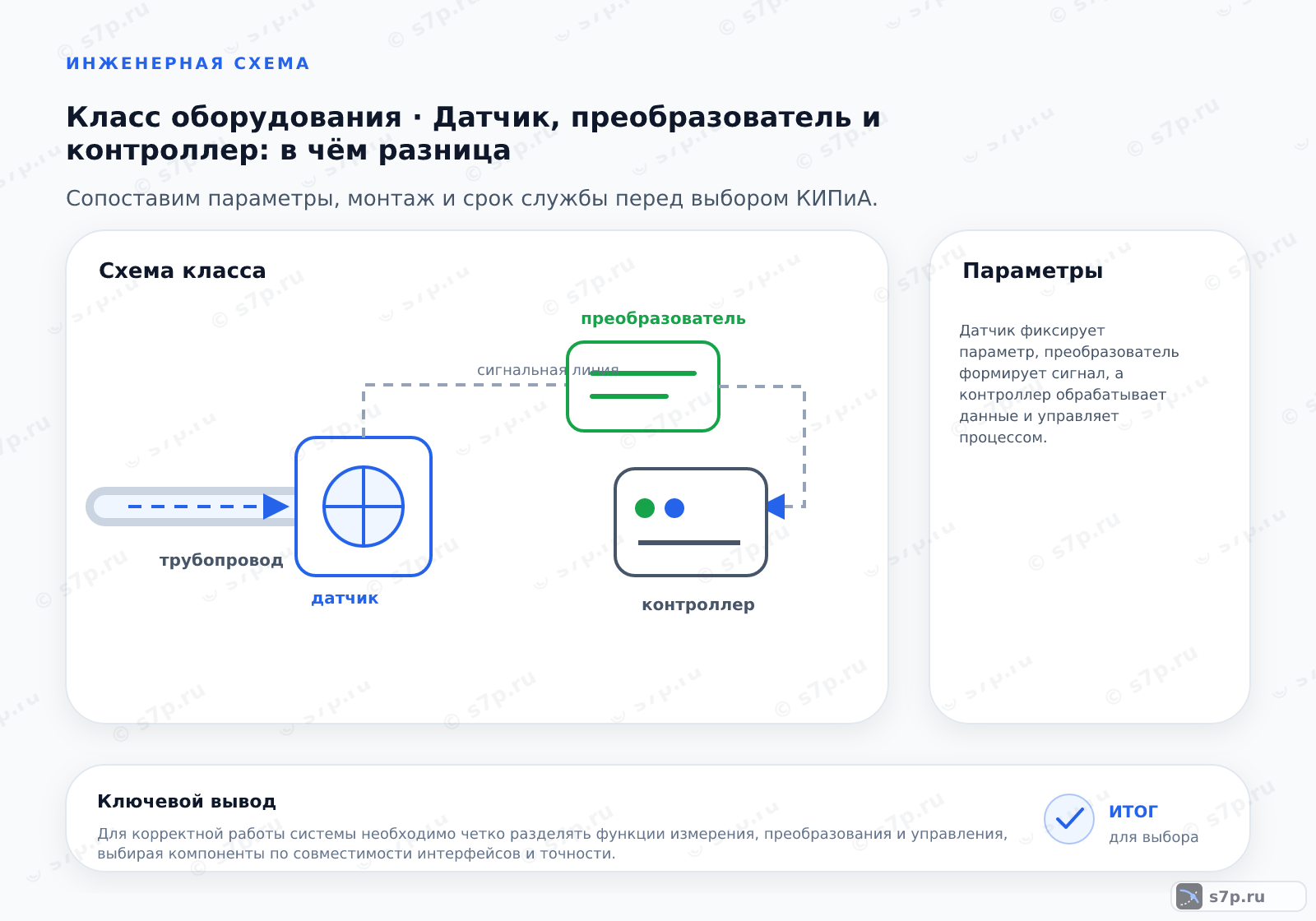

Датчик соприкасается с измеряемой средой и выдаёт первичный отклик. Преобразователь приводит этот отклик к форме, которую принимает система управления, например к сигналу 4–20 мА. Контроллер выполняет логику, сравнивает состояние с заданием и передаёт команду исполнительному механизму.
Выбор зависит от места, где возникает задача. Если параметр уже доступен в нужном сигнале, отдельное преобразование не добавляют. Если первичный сигнал слабый или неудобен для передачи, проверяют диапазон и нагрузку преобразователя. Контроллер нужен там, где требуется логика, связь нескольких сигналов или управление процессом.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».

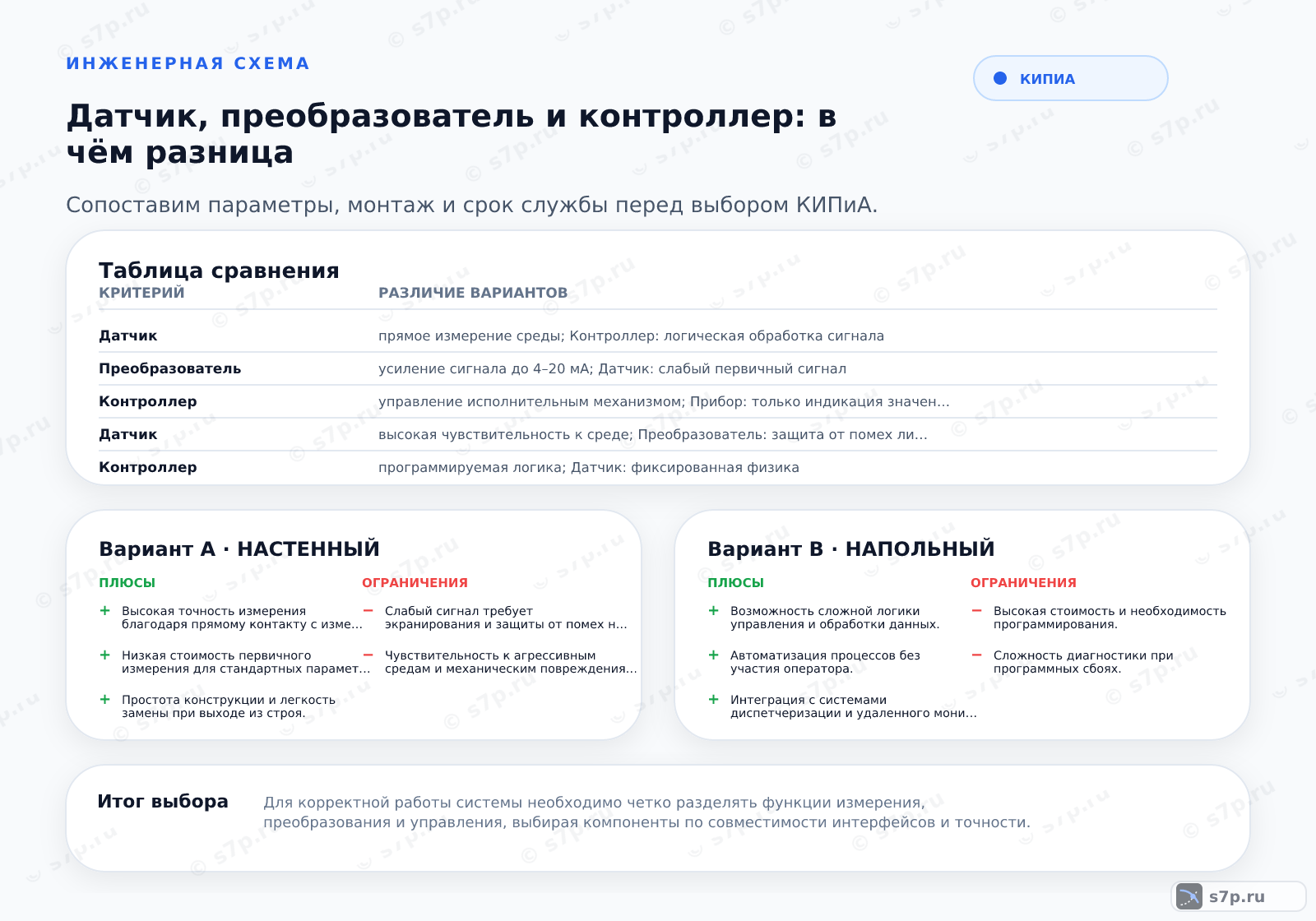

2. Таблица сравнения
Сравнивать устройства удобно по функции в цепи: что измеряется, какой сигнал выходит, где выполняется обработка и чем заканчивается команда. Датчик отвечает за контакт с процессом, преобразователь — за форму и передачу сигнала, контроллер — за логику и управление. Эти роли могут находиться в разных корпусах или объединяться в одном комплексе.
При проверке схемы не смешивают первичный сигнал и выходной канал. Для каждого участка фиксируют диапазон измерения, способ питания, кабель, вход контроллера и реакцию при обрыве. Это помогает увидеть, нужен ли преобразователь, или ошибка вызвана неверным подключением уже выбранного датчика.
3. Определения вариантов
Датчик преобразует физическое состояние среды в измерительный отклик: например, давление, температуру, расход или концентрацию. Преобразователь меняет форму сигнала, усиливает его или адаптирует к входу следующего устройства. Контроллер принимает данные, выполняет условия и последовательности, а затем управляет исполнительной частью.
Границу между устройствами определяют по документации и клеммам, а не по бытовому названию. Один прибор может содержать чувствительный элемент и электронику передачи, но для диагностики всё равно разделяют место измерения, формирование сигнала и алгоритм обработки.
4. Когда что применять
Бытовой котёл использует связку датчика температуры и контроллера горелки. Для промышленной линии приведена цепь датчика давления, преобразователя и ПЛК; для учёта тепла — датчик расхода, преобразователь и вычислитель. Состав определяется задачей измерения и требуемой логикой.
В вентиляции датчик CO2 передаёт сведения контроллеру вентилятора, а на насосной станции датчик давления связан с контроллером частотника. В каждом случае проверяют точку измерения, сигнал, питание и действие на выходе. Замену одного элемента разрешают только после проверки совместимости соседних участков.
| Значение | Источник |
|---|---|
| Бытовой котел: датчик температуры + контроллер управления горелкой. | инженерная практика |
| Промышленная линия: датчик давления + преобразователь + ПЛК. | инженерная практика |
| Учет тепла: датчик расхода + преобразователь + вычислитель. | инженерная практика |
| Вентиляция: датчик CO2 + контроллер управления вентилятором. | инженерная практика |
| Насосная станция: датчик давления + контроллер частотника. | инженерная практика |
5. Эксплуатация
В расчёт также входят кабель, шкаф, настройка и доступ к месту установки, если они требуются схемой.
Срок службы датчика в таблице указан 10 лет, контроллера — 15 лет; фактический ресурс зависит от среды, температуры, вибрации, качества питания и обслуживания. При эксплуатации ведут историю показаний и неисправностей, проверяют клеммы и сравнивают канал с эталоном после вмешательства.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Срок службы датчика | 10 лет | лет | инженерная практика; паспорт прибора |
| Срок службы контроллера | 15 лет | лет | инженерная практика; паспорт прибора |
Частые вопросы
Может ли датчик работать без контроллера?
Датчик может передавать измерительный сигнал регистратору, индикатору или другому совместимому входу, но автоматическое управление процессом требует устройства, которое обработает сигнал и сформирует команду. Если первичный выход слабый или не совпадает с входом, добавляют преобразователь. Перед подключением проверяют сигнал, питание, нагрузку и назначение канала, чтобы не перепутать измерение с управлением.
В каком случае между датчиком и контроллером нужен преобразователь?
Преобразователь нужен, когда первичный сигнал датчика нельзя напрямую подать на вход контроллера по уровню, типу, дальности передачи или электрической нагрузке. В исходном описании приведено усиление сигнала до 4–20 мА. Проверяют диапазон датчика, питание, полярность и вход контроллера. Если сигнал уже совместим, лишний преобразователь усложнит диагностику и добавит точку отказа.
Почему стоимость элементов цепи отличается так сильно?
Для объекта отдельно считают кабель, шкаф, защиту и пусконаладку. Сравнивать только цену корпуса без состава функций некорректно.
Как учитывать срок службы датчика и контроллера при эксплуатации?
В таблице приведены 10 лет для датчика и 15 лет для контроллера. Это ориентиры конкретной спецификации, а не гарантия одинакового ресурса в любой среде. Проверяют температуру, вибрацию, загрязнение, качество питания и состояние соединений. Историю неисправностей ведут отдельно для измерительного и управляющего элементов, чтобы замена одного не скрывала проблему другого.
Какая цепь подходит для вентиляции и насосной станции?
Для вентиляции в исходной таблице указана связка датчика CO2 и контроллера вентилятора. Для насосной станции приведены датчик давления и контроллер частотника. В обоих случаях уточняют место измерения, тип сигнала, питание и действие на выходе. Схему нельзя переносить целиком: алгоритм вентилятора и регулирование насоса зависят от измеряемого параметра и нагрузки.
Как найти причину расхождения между показанием и действием механизма?
Проверяют цепь по порядку: измеряемая среда, датчик, преобразователь, кабель, вход контроллера, логика и исполнительный механизм. На каждом участке фиксируют фактический сигнал и сравнивают его с контрольным значением. Если сигнал доходит до контроллера, но команда не меняет режим, ищут ошибку программы, выхода или механики, а не меняют датчик без проверки.
