Нормальное значение поддерживается расширительным баком. Давление в системе отопления с котлом: нормы рассматривает устройство, параметры и условия применения оборудования. В закрытых системах с котлом оно создается весом столба воды и расширением при нагреве, а также напором циркуляционного насоса.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Отключите котел от электросети и дайте системе остыть до комнатной температуры.
- 2Шаг 2
Сбросьте рабочее давление через кран слива или радиатор до нулевых показаний манометра.
- 3Шаг 3
Найдите расширительный бак, обычно расположенный за задней стенкой котла или отдельно.
- 4Шаг 4
Отсоедините шланг от ниппеля бака, чтобы убедиться в отсутствии воды.
- 5Шаг 5
Подключите автомобильный манометр к ниппелю и измерьте давление воздуха.
- 6Шаг 6
При необходимости дожмите воздух компрессором до значения 1,0–1,2 бар.
- 7Шаг 7
Подключите шланг обратно, закройте кран подпитки и запустите котел.
1. Что такое давление в системе отопления с котлом
Давление в системе отопления с котлом складывается из статического напора, расширения теплоносителя при нагреве и работы циркуляционного насоса. В закрытом контуре расширительный бак принимает изменение объёма, а манометр показывает состояние выбранной точки системы.
Рабочее показание оценивают вместе с температурой, высотой контура, типом бака и паспортом котла. Падение или рост давления — это повод проверить заполнение, воздух, утечки и защитную арматуру, а не просто изменить положение крана подпитки.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Проверку начинают на отключённом и остывшем котле. Рабочее давление сбрасывают через слив или радиатор, находят расширительный бак, отсоединяют шланг от ниппеля и убеждаются, что в воздушной камере нет воды.
Манометром измеряют давление воздуха, при необходимости подкачивают его до расчётного значения, затем возвращают шланг, закрывают слив и кран подпитки. После запуска котла снова смотрят на манометр и проверяют соединения на течь.
3. Ключевые параметры
В одной группе находятся рабочее давление котла и системы, в другой — максимальное значение, давление срабатывания клапана, давление в расширительном баке и минимальное рабочее состояние. Эти параметры нельзя подменять друг другом или считать уставку клапана универсальным пределом.
Значения сверяют с паспортом конкретного котла, высотой контура и типом системы. При диагностике фиксируют состояние на холодном и рабочем режиме, чтобы отличить расширение теплоносителя от утечки или неверной настройки бака.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление котла | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Давление в расширительном баке | 1.2 бар | бар | инженерная практика; сверить по паспорту |
| Максимальное давление котла | 3 бар | бар | инженерная практика; сверить по паспорту |
| Давление срабатывания клапана | 2.5 бар | бар | инженерная практика; сверить по паспорту |
| Минимальное давление котла | 0.8 бар | бар | инженерная практика; сверить по паспорту |

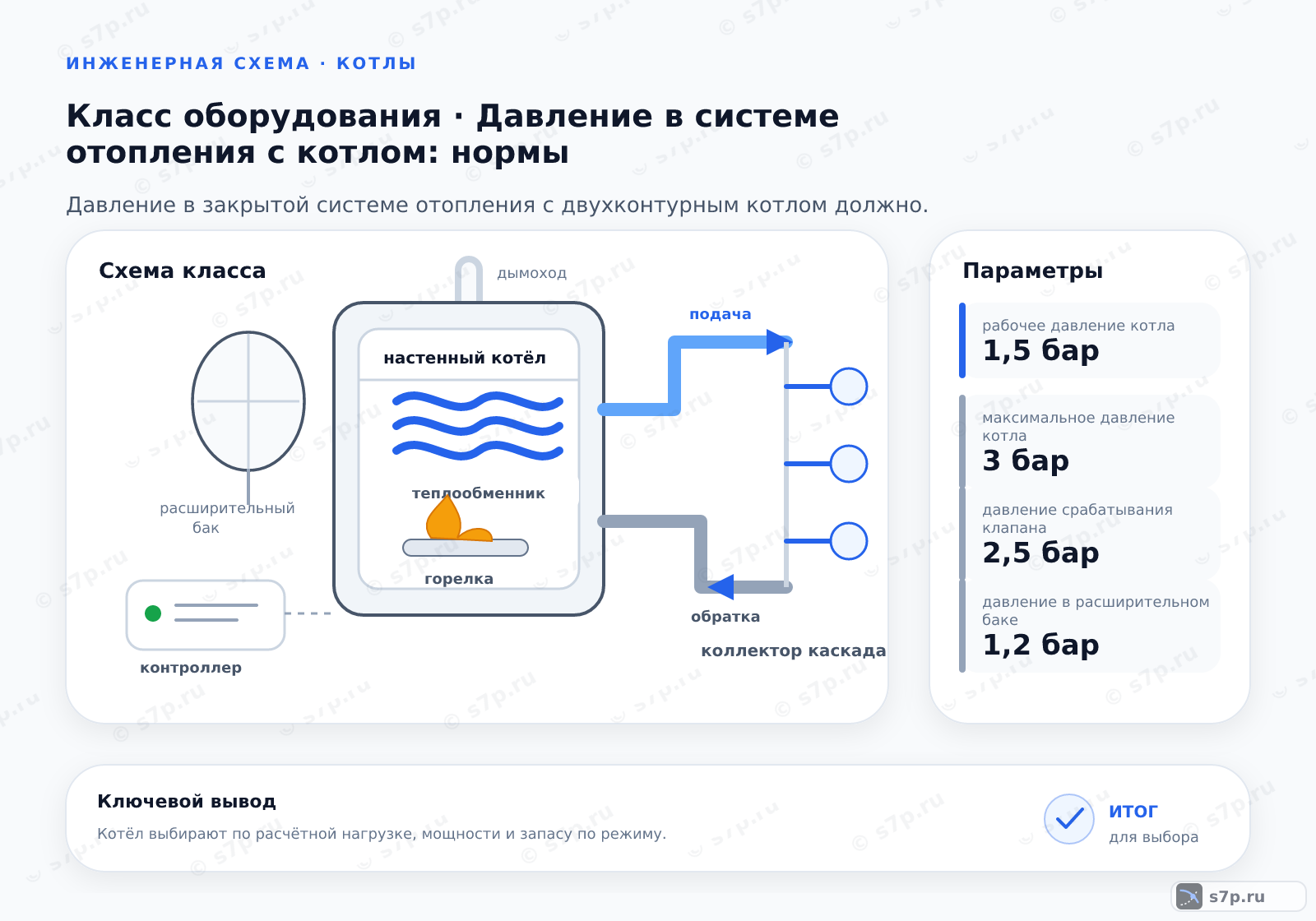

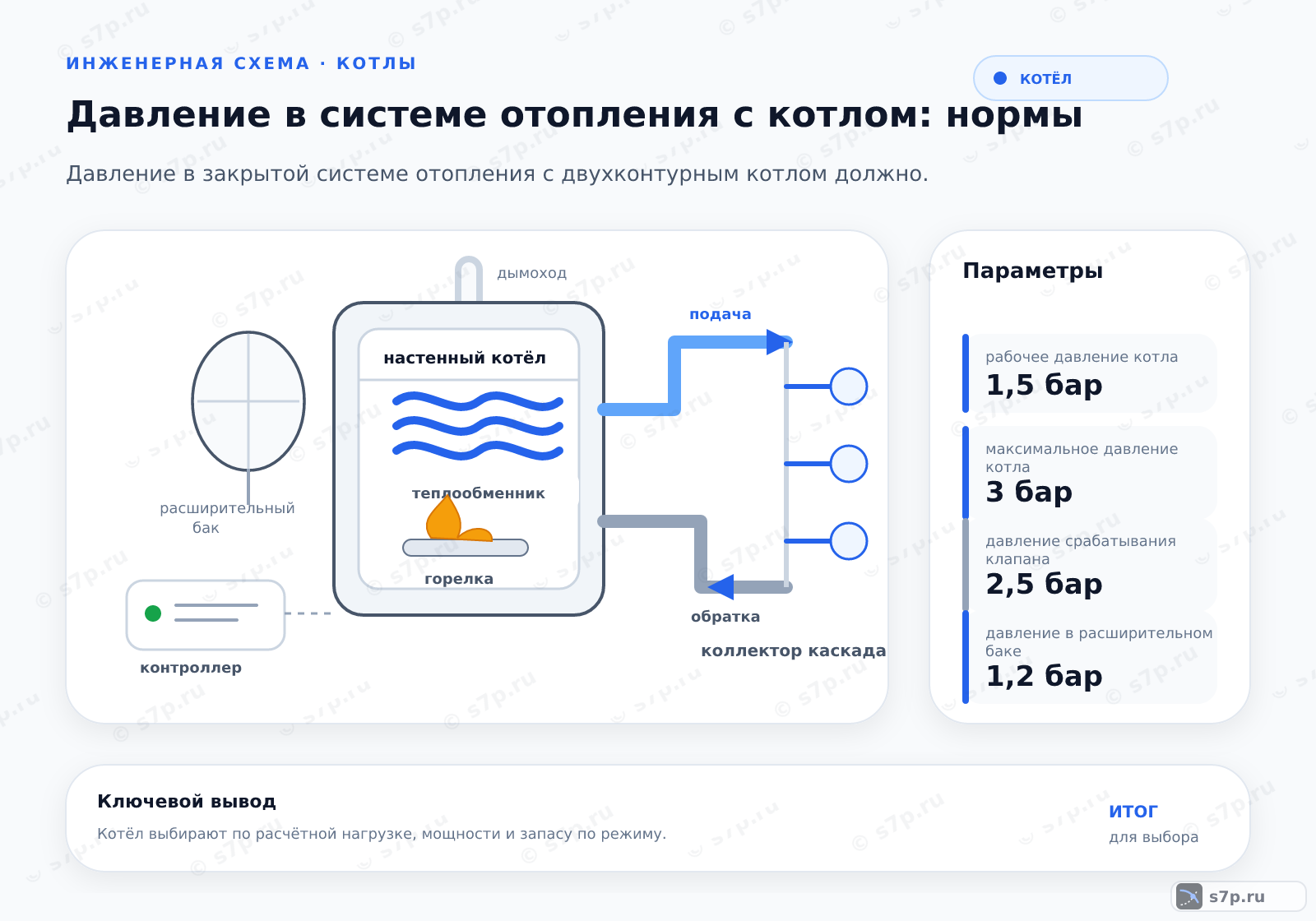

4. Схема работы давления в системе отопления с котлом
В закрытой системе теплоноситель движется от котла через подающую линию к потребителям и возвращается по обратной линии. Насос создаёт перепад для движения, расширительный бак принимает изменение объёма, а манометр и предохранительный клапан показывают и ограничивают состояние контура.
Схему читают по связке элементов: насос, котёл, бак, клапан, радиаторы и точки слива. После стравливания воздуха распределение давления меняется, поэтому итоговую проверку выполняют при заполненном контуре и открытой предусмотренной арматуре.
5. Виды и разновидности
Закрытая система с мембранным баком и двухконтурным котлом работает иначе, чем открытая система с баком на чердаке и одноконтурным котлом. Отдельный вариант образуют контуры с антифризом, увеличенным баком, трёхходовым клапаном или гидрострелкой.
Сравнение начинают с типа системы и способа компенсации расширения. Затем проверяют состав теплоносителя, расположение насоса, наличие разделения контуров и возможность обслужить бак и защитную арматуру без изменения всей схемы.
| Значение | Источник |
|---|---|
| Закрытая система с мембранным баком и двухконтурным котлом | инженерная практика; сверить по паспорту |
| Открытая система с расширительным баком на чердаке и одноконтурным котлом | инженерная практика; сверить по паспорту |
| Система с антифризом и увеличенным объемом бака | инженерная практика; сверить по паспорту |
| Система с трехходовым клапаном и гидрострелкой | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Контроль давления помогает увидеть изменение режима, которое ещё не проявилось течью, шумом или срабатыванием клапана. Показание сопоставляют с температурой теплоносителя, работой насоса и состоянием расширительного бака, потому что одна цифра не объясняет причину.
При обслуживании проверяют соединения, подпитку, воздух в радиаторах и доступность защитной арматуры. Запись условий измерения позволяет отличить нормальное изменение при нагреве от постоянного падения давления и повторяющейся потери теплоносителя.
7. Частые ошибки и на что смотреть
Максимальное давление берут из паспорта конкретного котла и всей системы, а не из одной уставки предохранительного клапана. Превышение предела связывают с причиной роста: закрытой арматурой, неисправным баком, нагревом, подпиткой или ограниченным отводом.
Предохранительный клапан нельзя заменять на более мощный без расчёта и проверки труб, котла и расширительного бака. При падении давления осматривают контур на утечки, проверяют воздух и подпитку, затем повторяют измерение в сопоставимом состоянии.
Частые вопросы
От чего меняется давление в закрытой системе отопления?
На состояние влияют высота контура, расширение теплоносителя при нагреве, работа насоса, объём и предварительное давление расширительного бака. Дополнительно проверяют воздух, утечки, положение арматуры и состав среды. Рабочее показание оценивают только вместе с паспортом котла и температурой, потому что одинаковая цифра может соответствовать разным схемам.
Как безопасно проверить давление в системе и баке?
Котёл отключают и дают системе остыть, затем сбрасывают рабочее давление через слив или радиатор. После этого находят бак, отсоединяют шланг от ниппеля и проверяют отсутствие воды со стороны воздушной камеры. Манометром измеряют воздух, при необходимости подкачивают его, возвращают соединения и только затем заполняют контур по паспорту.
Почему уставку предохранительного клапана нельзя считать нормой системы?
Уставка показывает момент срабатывания конкретного клапана, но не заменяет допустимое давление котла, труб, бака и других элементов. Рабочий режим должен оставаться ниже ограничений всей схемы. При росте давления выясняют причину в нагреве, подпитке, расширительном баке или закрытой арматуре, а клапан не меняют без расчёта и проверки условий сброса.
Как понять, что падение давления связано с утечкой?
Показание сравнивают в одинаковом температурном состоянии и после исключения воздуха. Затем осматривают соединения котла, радиаторов, бака, сливных кранов и скрытых участков, ищут следы влаги и повторяемость падения. Если подпитка временно восстанавливает режим, но значение снова уменьшается, это повод искать потерю теплоносителя, а не менять настройку насоса.
Чем открытая система отличается от закрытой при выборе бака?
В открытой системе бак сообщается с атмосферой и обычно находится выше контура, а в закрытой изменение объёма принимает мембранный бак. От этого зависят контроль давления, расположение арматуры и порядок обслуживания. При выборе учитывают тип котла, теплоноситель, высоту, насос и возможность безопасно проверить бак, а не только объём ёмкости.
Можно ли заменить предохранительный клапан на более мощный?
Самостоятельная замена недопустима без расчёта системы. Сначала проверяют максимальное давление котла, труб, бака, пропускную способность сброса и причину срабатывания старого клапана. Более мощный элемент может изменить защиту и скрыть рост давления из-за неисправного бака или подпитки. После выбора проверяют всю схему и герметичность соединения.
