Автоматика газовых котлов обеспечивает безопасное сгорание топлива, поддержание заданной температуры и защиту от аварийных ситуаций, управляя работой горелки, циркуляционного насоса и газовой арматуры на основе данных датчиков. Снижение расхода газа за счет точного поддержания.
данные обновлены 2026-10-21 ·
1. Как автоматика газового котла управляет горением и защитой

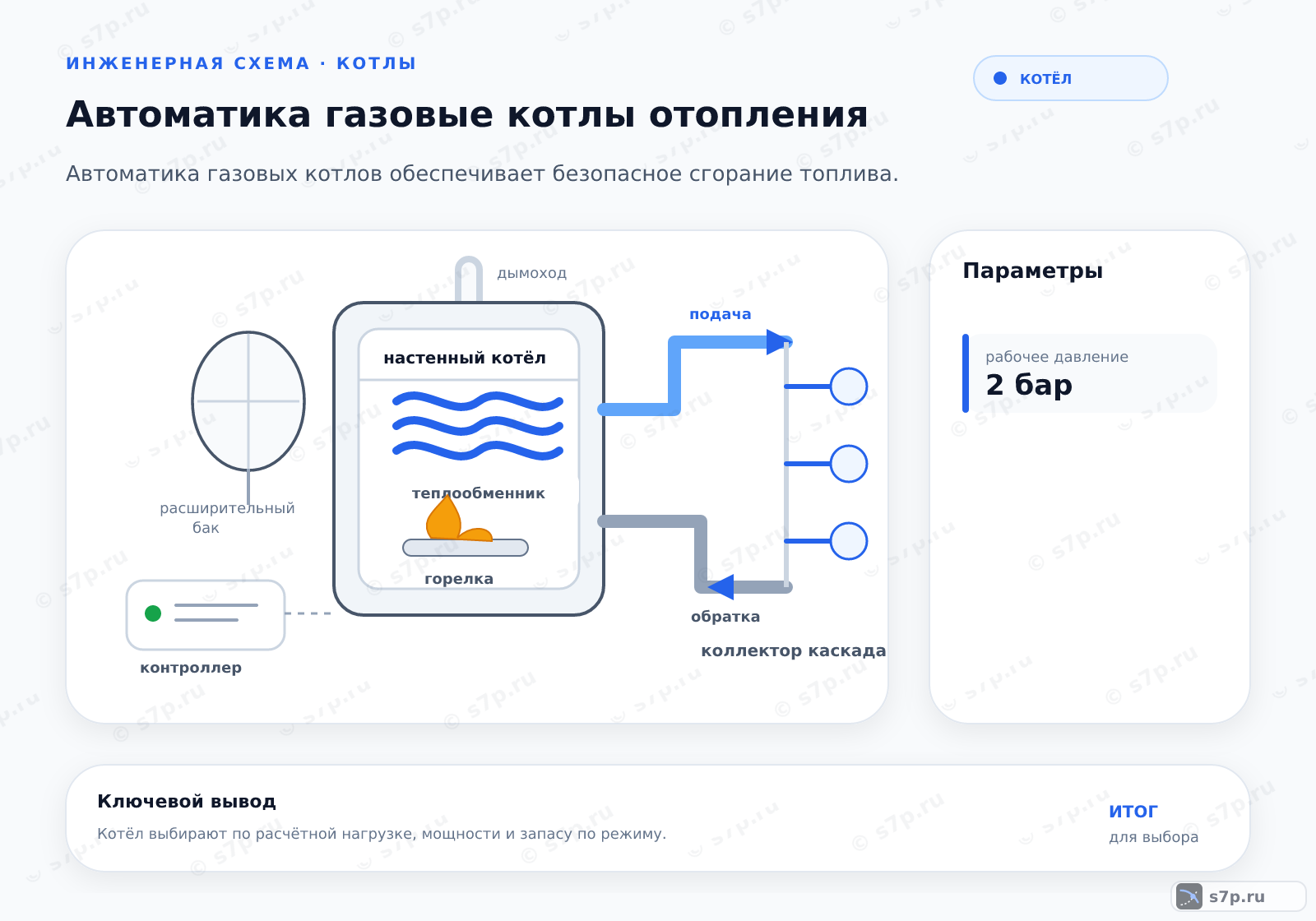

Автоматика отопительного газового котла объединяет контроль пламени, температуры, тяги и состояния исполнительных узлов. Контроллер получает сигналы от датчиков, управляет газовой арматурой и может передавать команды циркуляционному насосу. При этом защита не заменяет исправный дымоход, герметичный газовый тракт и корректное питание.
Подбор начинают с типа котла и его схемы управления. Сопоставляют способ розжига, наличие модуляции, интерфейс удалённого управления и состав датчиков с паспортом. Универсальная плата без проверки распиновки и логики может работать непредсказуемо, даже если её разъёмы внешне подходят.
Текущая страница в тематической подборке.
Смежная тема кластера «дымоходы для котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
При запуске контроллер проверяет питание и состояние цепей, затем оценивает сигналы температуры и пламени. Команда на газовый клапан должна следовать только после выполнения условий запуска. Во время работы автоматика сопоставляет режим горелки с запросом отопления и отключает подачу при нарушении безопасности.
Диагностику проводят по цепочке: осматривают контакты датчиков, провода к клапану, работу насоса и герметичность газового тракта. Сброс ошибки имеет смысл после устранения причины, а не вместо проверки. Окисление, обрыв или плохой контакт иногда выглядят как неисправность платы, поэтому замену блока начинают только после измерений.
- Шаг 1Проверка напряжения питания на клеммах платы управления
- Шаг 2Осмотр датчиков температуры на предмет окисления контактов
- Шаг 3Проверка целостности проводов связи с газовым клапаном
- Шаг 4Тестирование работы циркуляционного насоса на разных скоростях
- Шаг 5Проверка герметичности газового тракта и соединений
- Шаг 6Сброс ошибок и перезапуск контроллера
3. Ключевые параметры
В таблице собраны давление газа, сопротивление изоляции, напряжение питания и температура дымохода. Эти величины относятся к проверяемым условиям эксплуатации и не образуют универсальную настройку для любого котла. Каждое значение сопоставляют с исполнением оборудования и способом его подключения.
Для решения о совместимости дополнительно смотрят на диапазон входного питания, состояние изоляции, качество заземления и фактическую температуру дымовых газов. Нельзя заменять контроль измерением только по индикации платы. Результат сверяют с паспортом и со схемой конкретного котла до изменения параметров.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление газа | 20 мбар | мбар | инженерная практика; сверить по паспорту |
| Сопротивление изоляции | 0.5 МОм | МОм | инженерная практика; сверить по паспорту |
| Напряжение питания | 220 В | В | инженерная практика; сверить по паспорту |
| Температура дымохода | 120 °C | °C | инженерная практика; сверить по паспорту |
4. Схема сигналов автоматики от запроса до горелки
В схеме управления сигнал от термостата или другого источника запроса поступает в контроллер. Далее проверяются датчики и разрешающие условия, после чего команда передаётся горелке, газовому клапану и насосу. Обратная связь от пламени и температуры удерживает режим либо инициирует остановку при отклонении.
Разрыв связи между платой и исполнительным узлом меняет последовательность работы: котёл может не запускаться, отключаться после розжига или не реагировать на изменение задания. При разборе схемы отделяют силовые цепи от цепей измерения, проверяют клеммы и не подают внешнее напряжение на неизвестный вход.

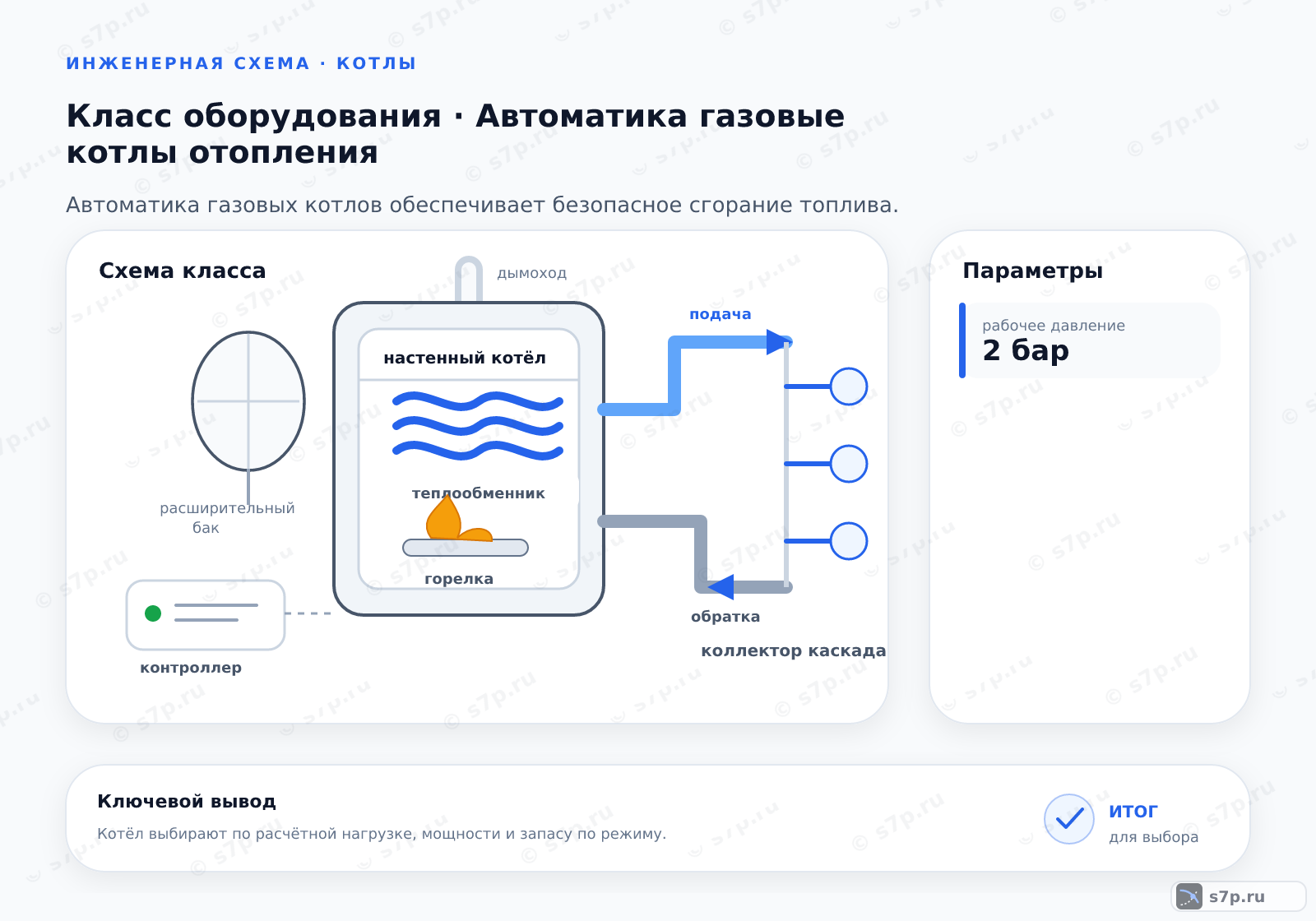

5. Виды и разновидности
Электронная автоматика с модуляцией пламени меняет режим горелки по запросу системы. Газ-контроль с термопарой использует нагрев чувствительного элемента для удержания разрешения на подачу газа. Система с удалённым управлением добавляет канал команды, но сохраняет требования к локальным защитам и обратной связи.
Сравнение вариантов ведут по способу контроля пламени, реакции на пропадание питания, составу датчиков и возможности проверить неисправность без обхода защиты. Удалённая команда не отменяет местную диагностику, а модуляция требует согласования с горелкой и регулятором. Тип выбирают по схеме котла, а не по названию функции.
| Значение | Источник |
|---|---|
| Электронная автоматика с модуляцией пламени | инженерная практика; сверить по паспорту |
| Газ-контроль с термопарой | инженерная практика; сверить по паспорту |
| Система с удаленным управлением | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Автоматика влияет на устойчивость температуры и на то, как часто горелка запускается и останавливается. При корректной обратной связи контроллер не продолжает подачу газа после исчезновения пламени и не оставляет насос без нужной команды. Эффект зависит от исправности датчиков, клапана, горелки и дымохода.
При разборе жалобы на расход или колебания температуры отделяют ошибку управления от гидравлической причины. Сначала смотрят сигналы датчиков и фактический режим горелки, затем проверяют насос, фильтры и теплообменную часть. Изменение уставки без проверки цепи измерения только переносит проблему в другой режим.
7. Частые ошибки и на что смотреть
Самостоятельная регулировка газового клапана нарушает исходную настройку и может изменить горение. Открытая плата остаётся уязвимой для случайного контакта, влаги и статического разряда. Дымоход и газовые соединения проверяют на герметичность, а питание защищают от нестабильности согласно схеме оборудования.
Если котёл отключается, фиксируют код или признак остановки до сброса. Затем проверяют контакты датчиков, проводку клапана, насос, тягу и наличие утечки. Повторный запуск допустим только после исключения опасной причины; обход блокировки, перемычка на датчике или замена платы без проверки цепей не являются ремонтом.
Частые вопросы
Как выбрать автоматику для отопительного газового котла?
Сверяют тип котла, способ розжига, контроль пламени, наличие модуляции, состав датчиков и возможность удалённой команды. Затем проверяют давление газа, питание, изоляцию и температуру дымохода по паспорту конкретного исполнения. Плата должна совпадать с газовым клапаном и схемой котла. Внешне подходящий разъём без проверки распиновки не подтверждает совместимость.
Почему автоматика показывает ошибку после очистки котла?
После очистки мог сместиться датчик, окислиться контакт или нарушиться проводка к клапану. Проверяют клеммы, целостность кабелей, положение датчиков температуры, герметичность газового тракта и работу насоса. Код записывают до сброса, затем сопоставляют с фактическим признаком. Если ошибка повторяется, замену платы не начинают без проверки цепи, которую контроллер считает неисправной.
Как понять, что неверно работает датчик температуры?
Сравнивают показание автоматики с фактическим состоянием контура и реакцией горелки на изменение задания. Затем осматривают контакты, провода и место установки датчика, проверяют отсутствие окисления и механического повреждения. Если измерение запаздывает или скачет, проверяют сам датчик и вход платы. Изменение уставки не устраняет плохой контакт или неверное подключение.
Что даёт удалённое управление котлом и какие есть ограничения?
Удалённый канал передаёт команду на изменение режима, но не отменяет локальный контроль пламени, тяги, температуры и газовой арматуры. Перед подключением проверяют тип входа, питание, логику разрешения и поведение при обрыве связи. Команда извне не должна удерживать горелку при срабатывании защиты. Совместимость подтверждают схемой котла и документацией контроллера.
Зачем проверять изоляцию и питание при сбоях автоматики?
Плохая изоляция или нестабильное питание искажают сигналы датчиков и команды исполнительным узлам. Из-за этого плата может ошибочно остановить горелку, потерять связь с клапаном или неправильно обработать сигнал насоса. Проверяют клеммы, проводку, заземление и фактическое напряжение по паспортной схеме. Только после этого оценивают программную или аппаратную неисправность блока.
Когда требуется заменить плату, а не датчик?
Плату рассматривают после проверки питания, заземления, проводки, разъёмов, датчиков, клапана и защитной цепи. Если внешний узел исправен, измерения на входе платы корректны, а команда не формируется или не обрабатывается по схеме, замену можно обсуждать. Новый блок должен соответствовать котлу и прошедшим проверку узлам. После установки повторяют полный цикл запуска и остановки.
