Адаптер для дымохода обеспечивает герметичное и безопасное соединение элементов дымоотводящей системы с выходным патрубком теплогенератора, компенсируя разницу диаметров и гарантируя отвод продуктов сгорания в соответствии с требованиями нормативных документов. Адаптер для дымохода — это переходное устройство, предназначенное для герметичного соединения выходного патрубка теплогенератора (котла, печи) с началом дымоотводящей системы, обеспечивающее корректный отвод продуктов сгорания и компенсацию разницы в диаметрах или формах соединений.
данные обновлены 2026-10-21 ·
1. Как адаптер соединяет котёл с дымоходом
Адаптер связывает выходной патрубок теплогенератора с первым участком дымохода, когда их геометрия или исполнение не совпадают напрямую. Он должен удерживать соединение, сохранять направление движения газов и не создавать щель, через которую продукты сгорания попадут в помещение.
При подборе сопоставляют материал адаптера с котлом, температуру газов и конструкцию всей дымоотводящей линии. Одностенный вариант относят к внутреннему участку, изолированное исполнение — к наружному выводу, а решение с отводом конденсата — к соответствующей схеме котла. Размер и способ крепления сверяют с паспортом, а не с внешним сходством деталей.
Текущая страница в тематической подборке.
Смежная тема кластера «мощность котлов».
Смежная тема кластера «тепловой насос для отопления загородного дома».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «горелка с пьезоподжигом».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
Смежная тема кластера «мощность котлов».
2. Устройство и принцип работы
Работа соединения начинается с чистого патрубка и внутренней кромки адаптера. Герметик наносят на сопрягаемые поверхности, после чего деталь надевают с нужным направлением уклона. Хомуты удерживают стык от сдвига, но не должны деформировать металл или перекрывать путь для осмотра.
После сборки проверяют плотность шва на остывшем оборудовании и осматривают место перехода к первому элементу дымохода. Стрелки на деталях помогают не перепутать направление монтажа. Если соединение смещено, герметик нанесён неравномерно или доступ к нему закрыт, дальнейшую настройку котла откладывают до исправления монтажа.
- Шаг 1Очистите выходной патрубок котла и внутренний диаметр адаптера от пыли, грязи и старой изоляции.
- Шаг 2Нанесите высокотемпературный герметик на соединяемые поверхности или на внутреннюю кромку адаптера.
- Шаг 3Наденьте адаптер на патрубок котла, обеспечив плотное прилегание и правильное направление (уклон).
- Шаг 4Закрепите соединение металлическими хомутами, затянув их с усилием, предотвращающим сдвиг.
- Шаг 5Проверьте герметичность стыка, проведя рукой вдоль шва (при остывшем оборудовании) или используя дымовую пробу.
- Шаг 6Подключите адаптер к первому элементу дымохода, соблюдая направление стрелок на деталях.

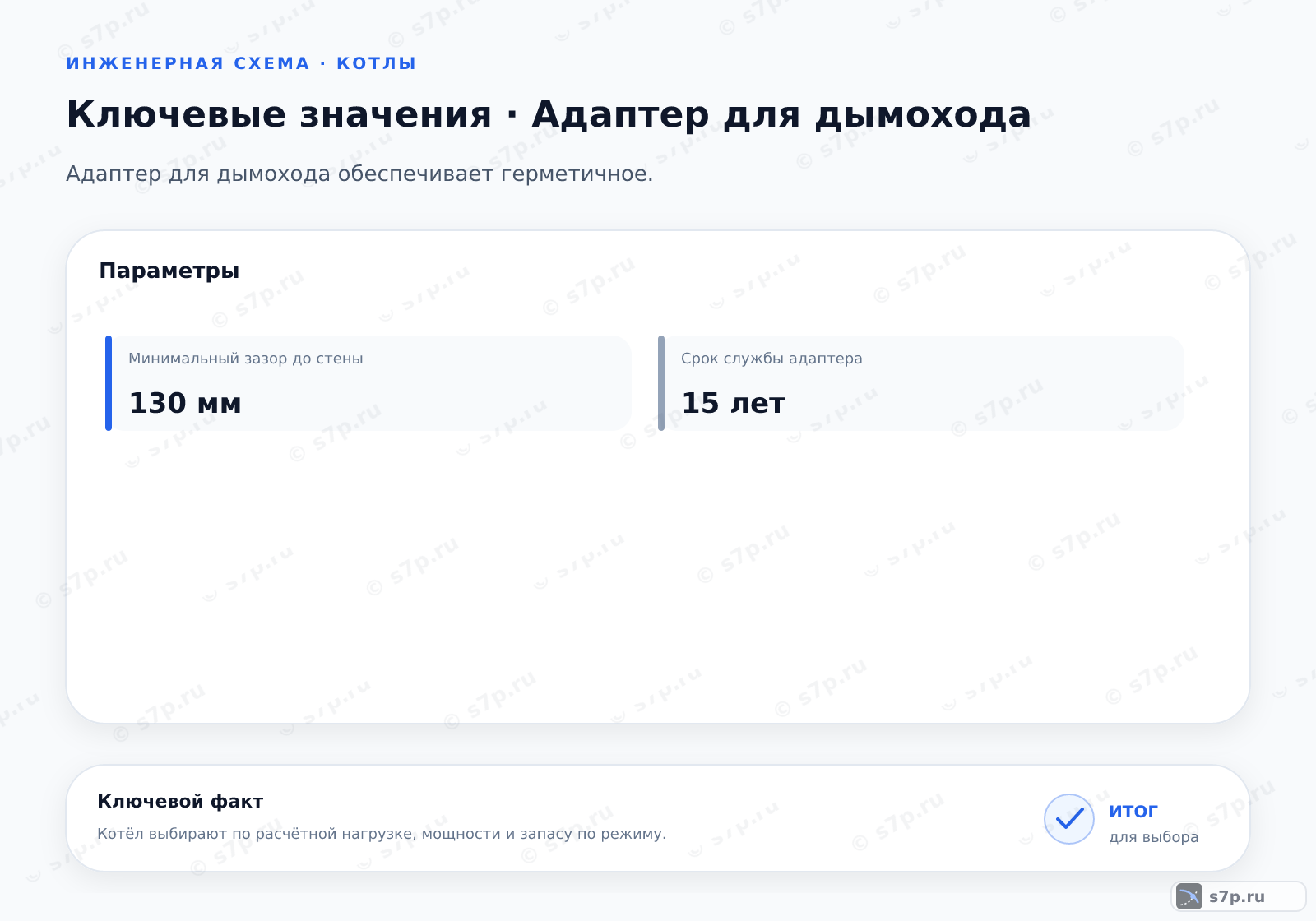

3. Ключевые параметры
К параметрам адаптера относят допустимую температуру газов, толщину стальной стенки, противодавление, расстояние до стены, уклон горизонтального участка и заявленный срок службы. Эти поля описывают не только сам переходник: они задают требования к месту установки и соседним элементам дымохода.
Табличные значения сверяют с паспортом конкретного котла и адаптера, потому что инженерная практика не заменяет документацию изделия. Отдельно проверяют материал, стойкость герметика, способ крепления и возможность осмотреть стык. При расхождении между таблицей и паспортом выбирают решение, подтверждённое для всей дымоотводящей системы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальная температура газов | 500 °C | °C | инженерная практика; сверить по паспорту |
| Толщина стенки стали | 0.8 мм | мм | инженерная практика; сверить по паспорту |
| Допустимое противодавление | 2 Па | Па | инженерная практика; сверить по паспорту |
| Минимальный зазор до стены | 130 мм | мм | СП 42-101-2003 |
| Уклон горизонтального участка | 2 град | град | инженерная практика; сверить по паспорту |
| Срок службы адаптера | 15 лет | лет | инженерная практика; сверить по паспорту |
4. Схема отвода газов через адаптер в дымоход
В рабочей схеме газы выходят из котла через патрубок, проходят переходное соединение и направляются в первый элемент дымохода. Адаптер не должен менять расчётное направление потока или сужать проход. Уклон и положение стыка выбирают так, чтобы конденсат не попадал в котёл и не разрушал соединение.
Вокруг узла оставляют доступ для осмотра, а расстояние до стены связывают с материалом и температурным режимом линии. Стыки проверяют после остывания оборудования, затем наблюдают за признаками подсоса, копоти и конденсата. Любой такой признак рассматривают как повод остановить эксплуатацию и проверить герметичность всей связки.
5. Виды и разновидности
Одностенный адаптер применяют для внутренних дымоходов из нержавеющей стали. Изолированное исполнение типа сэндвич предназначено для наружных выводов, где нужно отделить горячий канал от окружающих конструкций. Адаптер с отводом конденсата связывают с конденсационными котлами и схемой удаления влаги.
Гибкий гофрированный вариант используют только там, где сложное соединение действительно требует подвижной геометрии и это допускает паспорт оборудования. При сравнении смотрят не на удобство изгиба, а на герметичность, обслуживание, материал и совместимость с температурой газов. Смена типа адаптера меняет требования к обвязке, поэтому её проверяют вместе с дымоходом.
| Значение | Источник |
|---|---|
| Одностенный адаптер для внутренних дымоходов из нержавеющей стали | инженерная практика |
| Изолированный адаптер (сэндвич) для уличных выводов | инженерная практика |
| Адаптер с отводом конденсата для конденсационных котлов | инженерная практика |
| Гибкий гофрированный адаптер для сложных соединений | инженерная практика |
6. Частые ошибки и на что смотреть
Ошибка с материалом проявляется при нагреве: деталь или герметик теряют свойства, а стык начинает пропускать газы. Нельзя уменьшать проход относительно выходного патрубка и нельзя подменять термостойкий состав универсальным герметиком. Такие решения нарушают работу дымохода ещё до появления видимой копоти.
Недоступный стык затрудняет осмотр и не позволяет быстро найти подсос, конденсат или смещение хомута. Перед запуском проверяют чистоту поверхностей, прилегание, направление, крепление и возможность обслуживания. При сомнении в герметичности котёл не эксплуатируют до устранения причины и повторной проверки соединения.
Частые вопросы
Как подобрать переходник между котлом и дымоходом?
Сначала сопоставляют геометрию выходного патрубка, материал, температуру дымовых газов и направление монтажа. Для внутреннего канала подходит одностенное исполнение, для наружного участка — изолированный переход, а для конденсационной схемы нужен отвод влаги. Диаметр не уменьшают, а способ крепления и герметик сверяют с паспортом котла и дымохода.
Почему сужение прохода опасно для дымоотвода?
Сужение увеличивает сопротивление движению продуктов сгорания и может изменить тягу, вызвать подсос через стык или повысить противодавление. Внешне плотное соединение при этом не подтверждает правильность схемы. Сравнивают проход адаптера с выходом котла, проверяют уклон, направление и состояние первого участка дымохода. При расхождении эксплуатацию прекращают до исправления.
Как проверить герметичность соединения после монтажа?
Проверку выполняют на остывшем оборудовании. Осматривают прилегание адаптера, слой герметика, положение хомутов и направление деталей, затем проверяют шов рукой или дымовой пробой по принятой процедуре. Следы копоти, запах, конденсат или смещение стыка считают признаком неисправности. До устранения причины котёл не запускают и не маскируют щель дополнительным составом.
Когда нужен сэндвич-переход, а когда одностенный?
Одностенный переход применяют во внутреннем дымоходе из нержавеющей стали, если это допускает схема котла. Изолированный сэндвич связывают с наружным выводом, где нужно отделить горячий канал от конструкций. Решение с отводом конденсата выбирают для соответствующей котельной схемы. Каждый вариант проверяют по температуре, материалу и доступу для осмотра.
Что проверить, если в месте перехода появляется конденсат?
Сначала останавливают оборудование и осматривают направление уклона, посадку адаптера и путь отвода влаги. Затем проверяют, подходит ли переход для типа котла, не повреждён ли герметик и нет ли сужения или обратного уклона. Участок с отводом конденсата сопоставляют с паспортом. Возврат к работе возможен после устранения причины и повторной проверки стыка.
Какие ошибки чаще всего делают при обслуживании адаптера?
Используют неподходящий материал, универсальный вместо термостойкого герметика, ослабляют хомут или закрывают стык облицовкой без доступа. Иногда переход устанавливают с неверным направлением или уменьшают проход ради удобства монтажа. При осмотре проверяют чистоту поверхностей, крепление, уклон, доступность и соответствие паспорту, а не только отсутствие видимой щели.
