КИПиА обеспечивает автоматический сбор данных, обработку сигналов и управление технологическими процессами для поддержания заданных параметров и безопасности оборудования. КИПиА — это совокупность технических средств для измерения, контроля, регулирования и защиты технологических процессов.
данные обновлены 2026-10-21 ·
1. Что такое кИПиА
КИПиА объединяет измерительные приборы, линии сигналов, контроллеры, исполнительные механизмы и средства защиты. Датчик получает сведения о процессе, автоматика обрабатывает их, а исполнительный узел меняет режим оборудования. Смысл системы раскрывается в связи этих частей, а не в отдельном названии прибора.
При описании объекта разделяют измерение, передачу, логику и действие. Для каждой цепи фиксируют измеряемую величину, место установки, тип сигнала, питание, алгоритм реакции и способ проверки. Такая связка помогает отличить ошибку датчика от неисправности кабеля, контроллера или механизма.
Текущая страница в тематической подборке.
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Измерительный прибор преобразует состояние среды в сигнал, который приходит на клеммы или вход контроллера. Контроллер сравнивает сигнал с заданием, выполняет логику регулирования и отправляет команду исполнительному механизму. Результат снова оценивают по измерению, поэтому точка установки и качество линии влияют на весь контур.
При монтаже датчик размещают в рабочей зоне, кабель защищают от помех и правильно подключают экран и заземление. Затем настраивают логику контроллера, проверяют реакцию механизма при разных режимах и сверяют показания с поверенным или эталонным прибором.
- Шаг 1Установка датчика в точку измерения с соблюдением требований к прямолинейным участкам трубопровода.
- Шаг 2Подключение кабелей к клеммным коробкам с использованием экранирования для защиты от помех.
- Шаг 3Настройка параметров контроллера и программирование логики управления технологическим процессом.
- Шаг 4Пусконаладочные работы и проверка срабатывания исполнительных механизмов при различных режимах.
- Шаг 5Поверка приборов и внесение данных в реестр средств измерений.
3. Ключевые параметры
В таблице указаны питание 24 В, сигнальный ток 20 мА, погрешность измерения 0.1 %, диапазон температур 70 °C, степень защиты 65 IP и время отклика 100 мс. Эти параметры задают точки проверки для цепи: питание и сигнал относятся к каналу, температура и защита — к условиям прибора, время отклика — к динамике измерения.
Параметры оценивают вместе с процессом. Быстрый отклик не исправляет неверное место установки, а высокая степень защиты не отменяет совместимость материалов и герметичность ввода. Перед настройкой контроллера проверяют диапазон, тип сигнала, нагрузку на выходе и реакцию исполнительного механизма.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Напряжение питания | 24 В | В | инженерная практика; сверить по паспорту |
| Ток сигнальный | 20 мА | мА | инженерная практика; сверить по паспорту |
| Погрешность измерения | 0.1 % | % | инженерная практика; сверить по паспорту |
| Диапазон температур | 70 °C | °C | инженерная практика; сверить по паспорту |
| Степень защиты | 65 IP | IP | ГОСТ 14254-96 |
| Время отклика | 100 мс | мс | инженерная практика; сверить по паспорту |
4. Схема работы

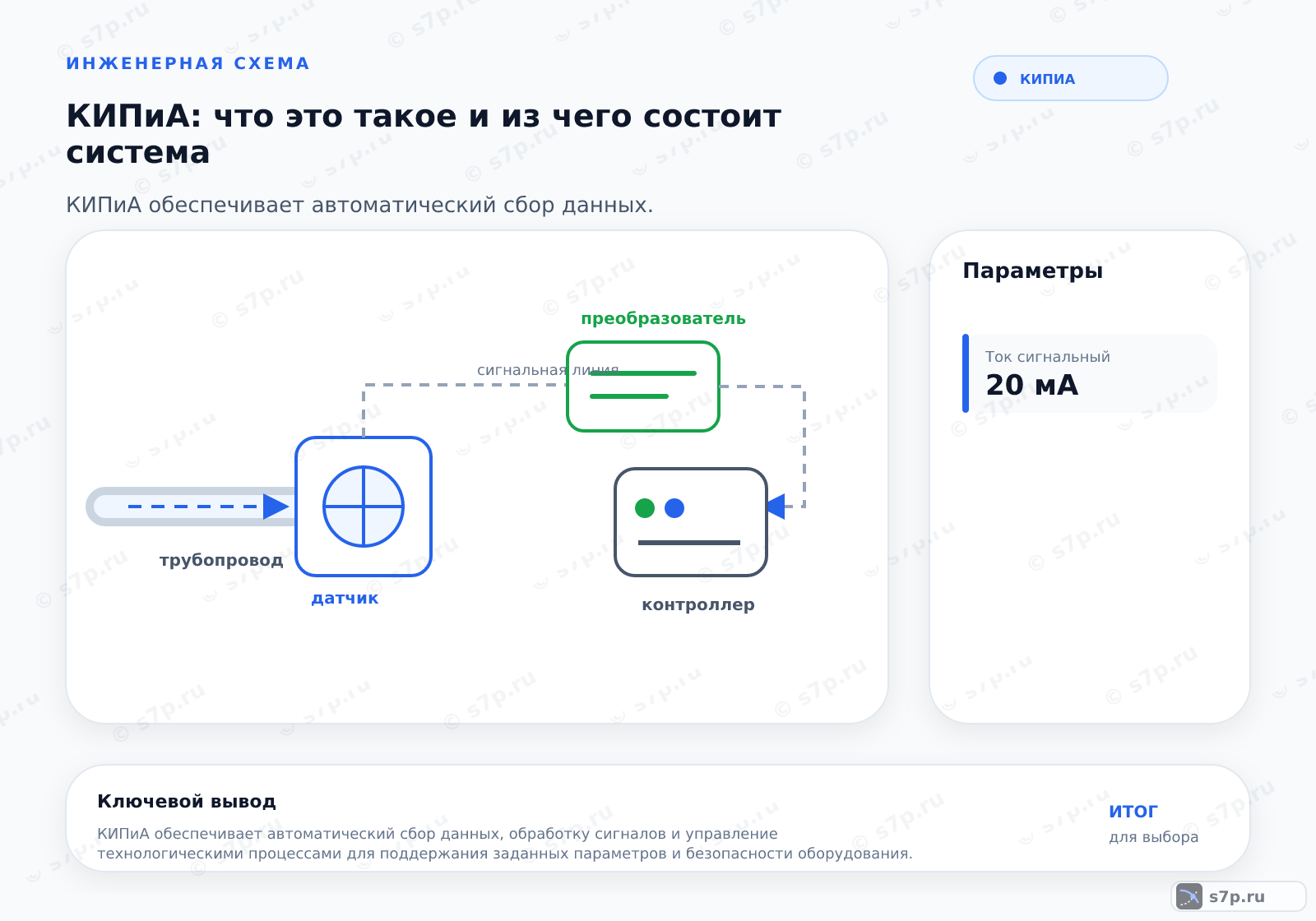

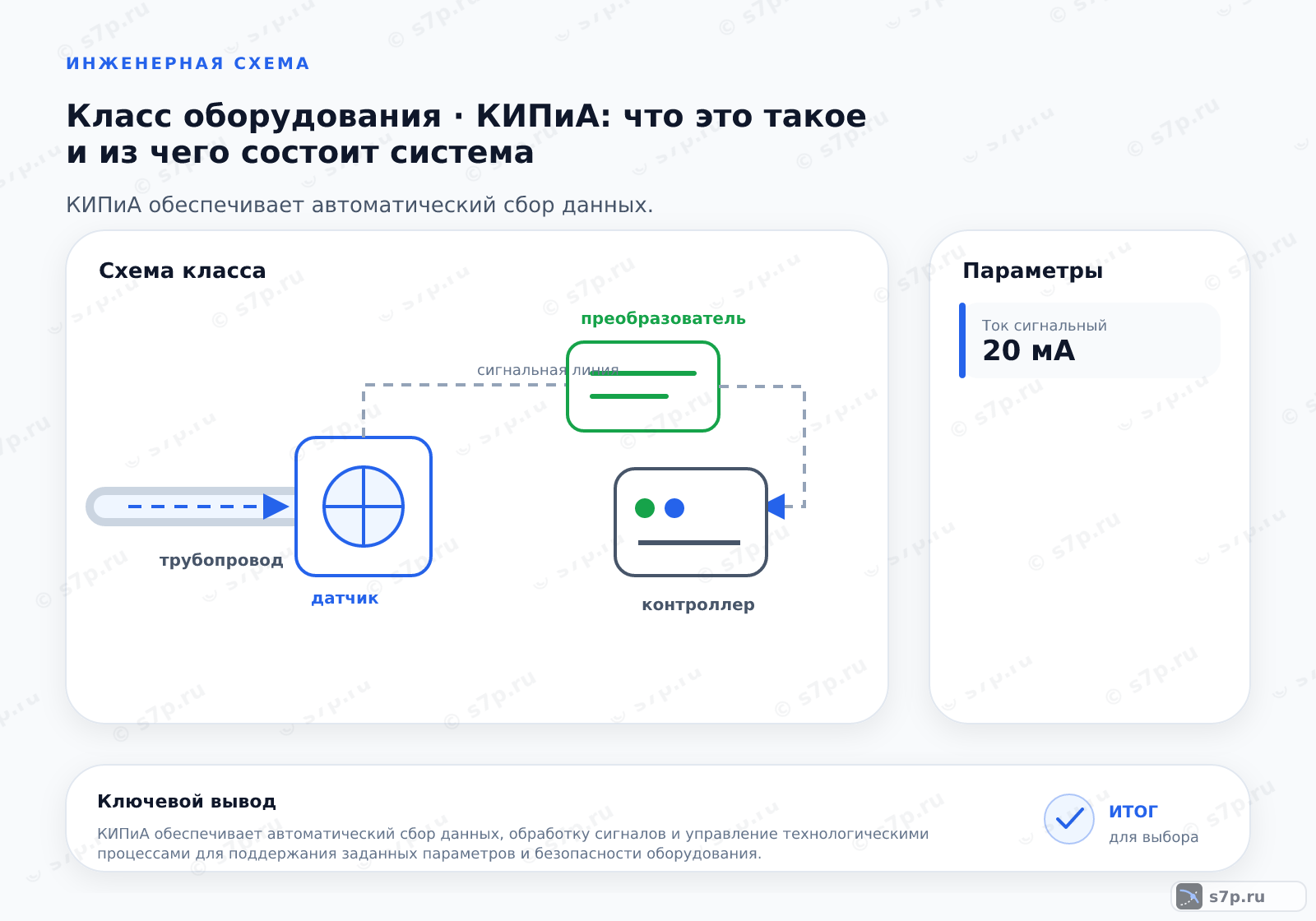

Рабочая схема начинается в точке измерения и заканчивается изменением режима оборудования. Датчик передаёт сигнал по кабелю, контроллер обрабатывает его, а исполнительный механизм воздействует на поток, температуру, давление или расход. Для поиска ошибки эту цепь проверяют по участкам, не подменяя измерение предположением о работе автоматики.
Входные и выходные цепи маркируют, силовые линии отделяют от слаботочных, экраны и шкафы заземляют по принятой схеме. После пусконаладки сравнивают заданное состояние, фактическое показание и ответ механизма. Если одна связь разорвана, вся последовательность может выглядеть как ошибка алгоритма.
5. Виды и разновидности
В составе КИПиА встречаются пневматические исполнительные механизмы с позиционером, электромагнитные расходомеры с выходом 4–20 мА и термометры сопротивления Pt100 с защитной гильзой. Они решают разные задачи: воздействуют на арматуру, измеряют поток или фиксируют температуру.
Тип прибора выбирают по измеряемой среде, месту монтажа, скорости процесса, сигналу и способу обслуживания. Слабое первичное измерение может требовать преобразования, а сложный контур — контроллера с логикой и защитами. Набор устройств проверяют как единую измерительную цепь.
| Значение | Источник |
|---|---|
| Пневматический исполнительный механизм с позиционером для точного регулирования. | инженерная практика |
| Электромагнитный расходомер для воды с выходом 4-20 мА. | инженерная практика |
| Термометр сопротивления Pt100 с защитной гильзой из нержавеющей стали. | инженерная практика |
6. На что влияет и зачем нужно
Автоматическая обработка поддерживает повторяемость действий оператора и фиксирует отклонение раньше, чем оно станет отказом оборудования. Эффект зависит от точности измерения, корректной логики и состояния исполнительного механизма; одна установка датчика не заменяет наладку контура.
Оптимизация режима может уменьшать лишние включения и работу оборудования вне требуемой нагрузки. Для контроля смотрят не только на команду контроллера, но и на фактический сигнал, положение механизма, давление, температуру или расход в точке процесса.
7. Частые ошибки и на что смотреть
Датчик эксплуатируют в пределах допустимого давления и условий среды, а шкаф автоматики заземляют для снижения помех. При нестабильном сигнале проверяют питание, полярность, экран, клеммы и место измерения. Ошибку входа нельзя исправлять изменением уставки без проверки самого канала.
Защитную гильзу термометра не используют как опору и не нагружают при монтаже. Если температура или расход расходятся с эталонной проверкой, последовательно осматривают чувствительный элемент, кабель, преобразование сигнала и логику контроллера. После ремонта повторяют проверку реакции исполнительного механизма.
Частые вопросы
Чем датчик отличается от контроллера в измерительной цепи?
Датчик воспринимает состояние среды и формирует первичный отклик. Контроллер получает сигнал, выполняет логику, сравнивает состояние с заданием и управляет исполнительным механизмом. Между ними может находиться преобразователь, который приводит сигнал к удобной форме передачи. При диагностике проверяют каждую роль отдельно, потому что исправный датчик не подтверждает исправность входа или алгоритма контроллера.
Зачем преобразовывать измерение в сигнал 4–20 мА?
Сигнал 4–20 мА передаёт измерительную информацию по линии, которую может принимать контроллер или другое устройство автоматики. При проверке смотрят питание, полярность, нагрузку, клеммы и соответствие диапазона входу. Один и тот же ток может быть неверным, если датчик установлен неправильно или вход настроен под другой тип сигнала.
Почему показание не меняется, хотя датчик установлен в процессе?
Причина может быть в отсутствии питания, разрыве кабеля, ошибке полярности, загрязнении чувствительного элемента, неверной точке установки или зависшей логике контроллера. Сначала измеряют питание и сигнал непосредственно на клеммах, затем сравнивают показание с контрольным прибором. После проверки линии осматривают датчик и только потом меняют настройки алгоритма.
Когда в измерительном контуре уместен термометр Pt100?
Pt100 применяют как термометр сопротивления, когда температура должна передаваться через изменение сопротивления чувствительного элемента. В исходной схеме он показан с защитной гильзой из нержавеющей стали. При выборе проверяют диапазон температуры, длину погружения, материал гильзы, способ подключения и вход контроллера. Гильза должна защищать элемент, но не искажать измерение из-за неправильного монтажа.
Что означает время отклика 100 мс для канала?
Время отклика 100 мс характеризует скорость реакции измерительного канала на изменение входного воздействия в указанном исполнении. Оно важно для быстро меняющегося процесса, но не определяет точность само по себе. Реальная задержка включает датчик, фильтрацию, кабель, обработку контроллера и движение исполнительного механизма, поэтому весь контур оценивают целиком.
Что проверить перед изменением логики контроллера?
Сначала подтверждают правильность измерения: питание прибора, сигнал, полярность, экран, заземление и место установки. Затем сравнивают показание с контрольным прибором и проверяют реакцию исполнительного механизма. Если измерительный канал исправен, анализируют уставки и последовательность программы. Изменять логику при неисправном датчике опасно: ошибка только переместится на выход системы.
