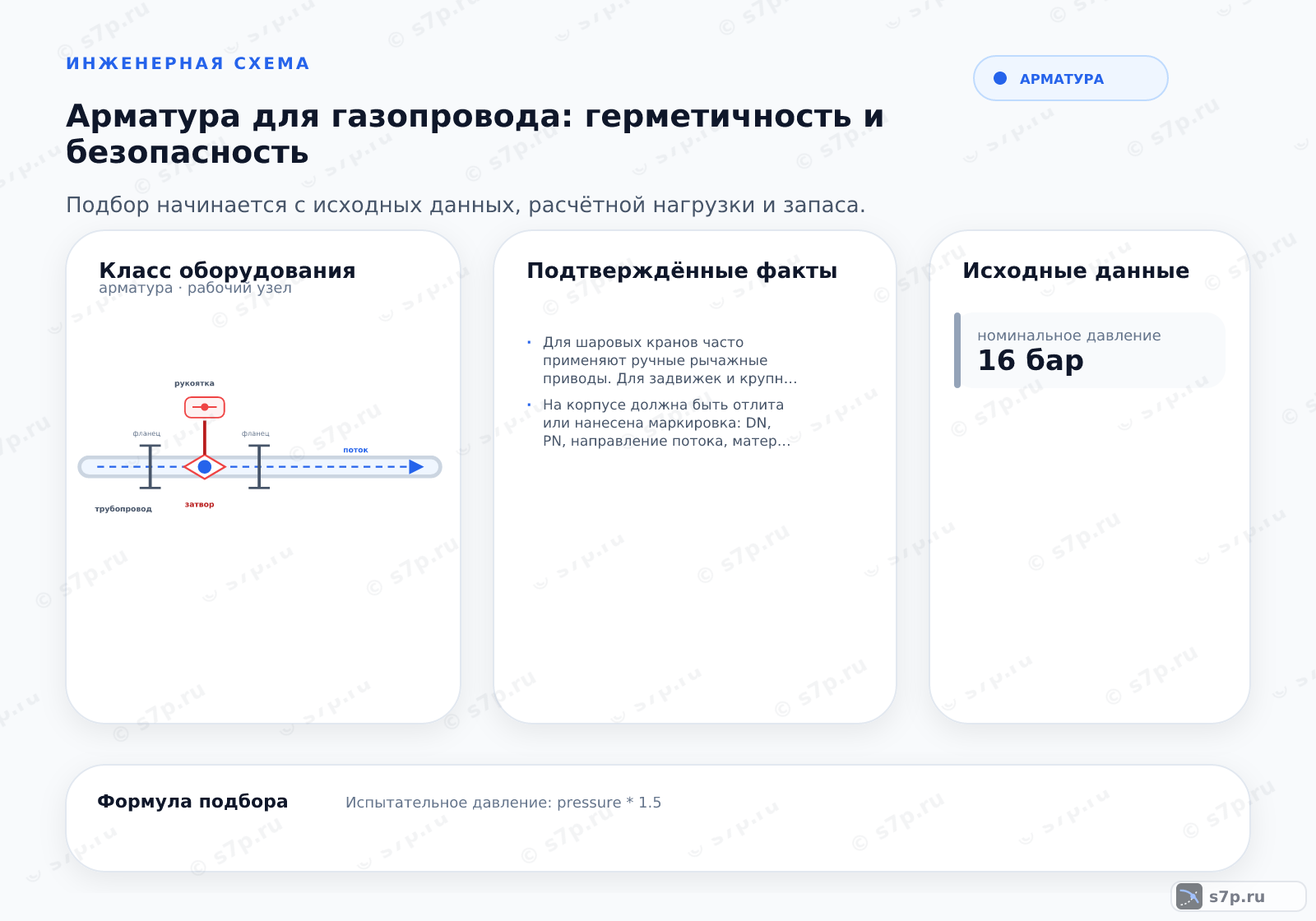

Арматура газопровода обеспечивает безопасность и управление потоком газа, предотвращая утечки и перепады давления. Электромагнитные отсечные клапаны реагируют на пропадание питания и пламени. Арматура газопровода должна удерживать рабочую среду внутри корпуса и соединений, обеспечивать требуемую герметичность затвора и сохранять работоспособность в заданном диапазоне давления и температуры.
данные обновлены 2026-10-21 ·
1. Что учитывать при выборе
Сначала фиксируют состав и фазовое состояние газа, рабочие давление и температуру, DN, режимы открытия и закрытия, место установки и требования к обслуживанию. Затем сопоставляют класс герметичности затвора, наружную герметичность корпуса и соединений, материалы, огнестойкость и низкотемпературные характеристики с проектными условиями.
Текущая страница в тематической подборке.
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Подбор арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
2. Калькулятор подбора
В поля калькулятора вносят рабочее давление, условный проход, температуру и расход, после чего проверяют, соответствуют ли исходные данные конкретному участку газопровода. Полученный ориентир нельзя использовать как самостоятельное разрешение на монтаж или как подтверждение герметичности: рабочие ограничения, методику испытаний и совместимость материалов устанавливают по паспорту и НД.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные
Не ограничивайтесь строкой «газ»: разные составы, влажность, конденсат и примеси по-разному влияют на уплотнения, корпус и коррозию. Для низких температур отдельно проверяют ударную вязкость и допустимый диапазон металла, характеристики эластомеров и процедуру сварки; для повышенных температур используют таблицу «давление–температура» конкретного материала и стандарта.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный диаметр | 50 мм | мм | ГОСТ 32569-2013 |

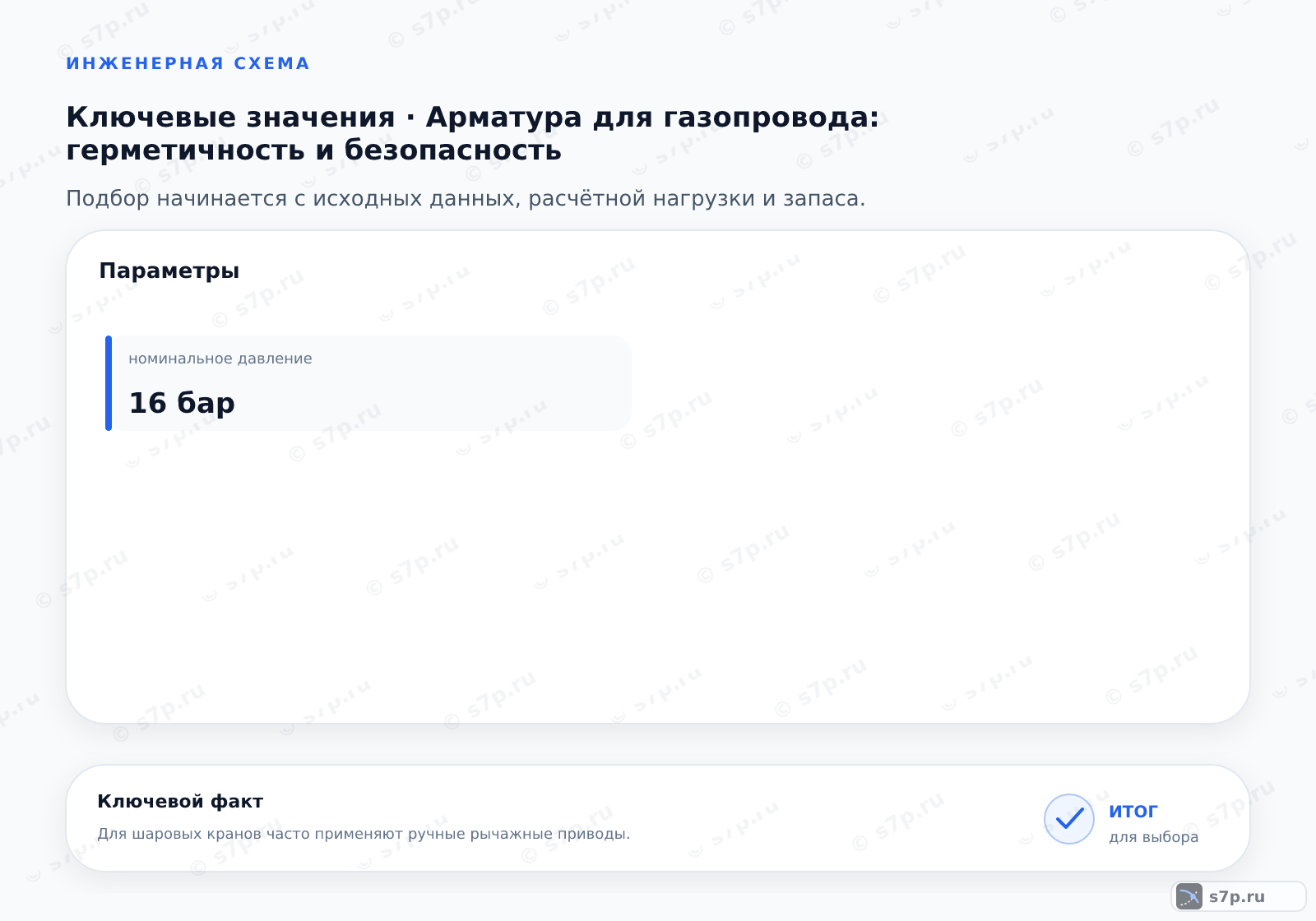

| Номинальное давление | 16 бар | бар | ГОСТ 32569-2013 |
| Температура | по классу герметичности ГОСТ 9544 | — | ГОСТ 9544-2015 |
| Сопротивление заземления | 10 Ом | Ом | ПУЭ |
| Температура среды | 60 °C | °C | ГОСТ 9544-2015 |
| Циклов открытия | 10000 шт. | шт. | ГОСТ 9544-2015 |
4. Пример расчёта
Числовой пример нужно читать вместе с областью применимости формулы. Для газа скорость оценивают по расходу, проходному сечению и условиям, к которым отнесён расход, поэтому формулу для воды нельзя переносить без проверки.
Испытательное давление для прочности назначают по паспорту изделия и НД; значение порядка 1,5× может использоваться в предусмотренной стандартом методике, но не описывает рабочее давление при любой температуре и не защищает систему от гидроудара.

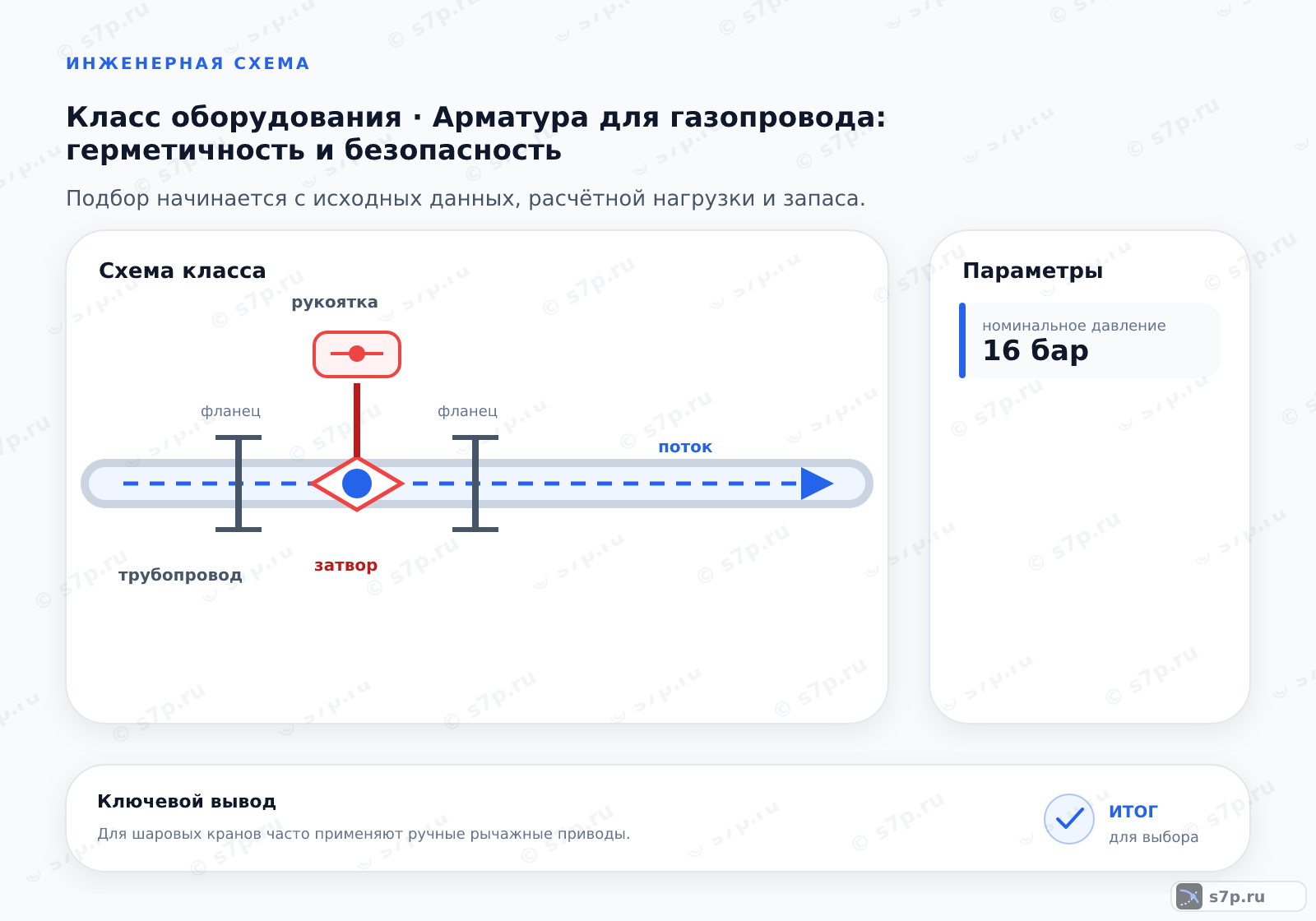

5. Сравнение вариантов
Тип арматуры выбирают по функции: запорная должна надёжно перекрывать поток, обратная — предотвращать обратное движение, а регулирующая — работать в предусмотренном диапазоне без потери устойчивости. Материал корпуса нельзя выбирать только по цене: важны расчётная температура, возможный удар, наружная среда, соединение с трубой и наличие подтверждённых характеристик.
6. Связь параметров
Начинайте с условий среды и режима, затем проверяйте пропускную способность и потери, механическую прочность, герметичность затвора и наружу. После этого отдельно фиксируйте fire-safe, низкотемпературную пригодность, коррозионную стойкость и требования к обслуживанию. Такая последовательность снижает риск выбрать арматуру по одному удобному параметру.
7. Типичные ошибки
Частая ошибка — переносить результат стендового испытания в эксплуатацию без оговорок. Антистатические и огнестойкие свойства также подтверждают конкретным исполнением, а не общим названием типа арматуры. При низкой температуре оценивают углеродный эквивалент, толщину, водород, подогрев и процедуру сварки, а для металла — ударную вязкость и рабочий диапазон.
Герметичность затвора и наружную герметичность контролируют раздельно; при диагностике учитывают температуру, объём участка, время стабилизации, чувствительность приборов и состояние уплотнений. Для коррозионной оценки рассматривают состав среды, хлориды, кислород, pH, температуру и напряжения; универсального запрета на материал корпуса или единого порога для всех газопроводов нет.
8. Давление и ресурс
Не следует превращать PN в универсальный предел эксплуатации или прибавлять к нему фиксированный коэффициент. Ресурс не задаётся одинаковым запасом в процентах или фиксированным сроком: его связывают с фактическими циклами, износом, коррозией, средой и регламентом обслуживания.
Проверяют давление–температуру для выбранного исполнения, переходные процессы, усилия от трубопровода и условия опрессовки; гидроудар в жидкой среде и другие динамические эффекты требуют отдельного расчёта и подходящих устройств защиты.
9. Чек-лист перед выбором
Такая проверка помогает сопоставить изделие с конкретным участком, а не с абстрактной категорией «для газа». Опрессовку и контроль герметичности выполняют по проекту, паспорту и НД с учётом стабилизации параметров и точности измерений.
До монтажа проверьте маркировку, комплектность, состояние покрытия и соединительных поверхностей; повреждённую защиту восстанавливают по принятой технологии.
10. Как оформить решение
Итоговая запись должна отвечать на три вопроса: какие условия приняты, почему подходит выбранное исполнение и какими документами подтверждены его свойства. Для сложных или опасных участков согласуйте решение с проектировщиком и специалистом по арматуре; калькулятор может помочь проверить исходную оценку, но не заменяет расчёт прочности, переходных процессов, монтажных нагрузок и производственных испытаний.
Частые вопросы
Как выбрать арматуру для газопровода?
Определите состав и фазовое состояние газа, рабочие давление и температуру, DN, расход, режимы переключения и способ установки. Затем проверьте материалы, класс герметичности затвора, наружную герметичность, fire-safe и ограничения по паспорту и НД.
Что означает класс герметичности затвора А?
Класс А задаёт очень малую нормированную утечку при испытании по методике ГОСТ 9544-2019 или ISO 5208. Это не абсолютный ноль и не универсальное значение в м³/ч: норма зависит от DN, среды и условий испытания, а эксплуатационная герметичность требует отдельного контроля.
Чем отличается герметичность затвора от наружной герметичности?
Герметичность затвора характеризует переток через закрытый запирающий элемент. Наружная герметичность означает отсутствие выхода газа через корпус, крышку, шток, сварные и разъёмные соединения. Эти свойства проверяют по отдельным требованиям и методикам.
Можно ли считать падение давления 0,1 бар за 15 минут доказательством утечки?
Нет, само по себе такое падение ничего не доказывает. Оценка учитывает температуру, объём участка, время стабилизации, растворение или расширение газа, класс точности приборов и принятую методику испытания.
Что такое fire-safe для арматуры газопровода?
Fire-safe подтверждает способность конкретного исполнения сохранять предусмотренные функции и ограничивать утечку при огневом воздействии по применимой методике. Наличие этого свойства проверяют по паспорту, сертификату и стандарту изделия; оно не заменяет требования к системе, монтажу и пожарной защите.
Как выбрать материал корпуса для наружного газопровода?
Сопоставьте материал с давлением и температурой, возможным ударом, составом газа, наружной коррозионной средой, способом соединения и требованиями проекта. Сталь, высокопрочный чугун и другие варианты допустимы только в соответствующем исполнении с подтверждёнными характеристиками и защитой от коррозии.
Как учитывать низкую температуру при выборе арматуры?
Проверяют ударную вязкость и рабочий диапазон металла, свойства уплотнений, привод и воздействие климата. Для сварных соединений оценивают углеродный эквивалент, толщину, водород, подогрев и процедуру сварки; температура ниже 0 °C сама по себе не означает неизбежное хрупкое разрушение.
Что означает PN и можно ли считать PN16 рабочими 16 бар при любой температуре?
PN — безразмерное обозначение номинального класса давления, а не универсальное максимальное рабочее давление. Допустимое давление определяется таблицей «давление–температура» для конкретного материала, стандарта и исполнения арматуры.
Помогает ли запас 1,5× защититься от гидроудара?
Нет. Коэффициент 1,5 может применяться в предусмотренной НД методике назначения пробного давления на прочность, но не является универсальным запасом от гидроудара. Переходные процессы оценивают расчётом и при необходимости ограничивают скоростью переключения и специальными устройствами.
Как проверяют испытательное давление?
Его назначают по паспорту изделия, проекту и применимой НД с учётом назначения испытания, прочности и допустимых нагрузок на систему. Для испытания на прочность может использоваться значение порядка 1,5×PN, если это предусмотрено соответствующей методикой; результат нельзя переносить на рабочий режим без проверки давления–температуры.
Почему нельзя заранее обещать ресурс с запасом 20% на 15 лет?
Ресурс зависит от фактического числа циклов, перепадов давления, износа уплотнений, коррозии, температуры, среды, приводов и обслуживания. Фиксированные 20% и 15 лет не являются универсальной оценкой; ресурс устанавливают расчётом, испытаниями, паспортом и регламентом эксплуатации.
Какие документы запросить перед монтажом арматуры?
Запросите паспорт, маркировку и документы о соответствии, характеристики материалов и уплотнений, ограничения по давлению–температуре, класс герметичности, подтверждение fire-safe при необходимости и инструкции по монтажу и испытаниям. Для сварных участков дополнительно нужны согласованные процедуры и требования к контролю соединений.
