Трубопроводная арматура предназначена для управления потоком рабочей среды путем ее включения, выключения, регулирования, распределения или изменения направления. Трубопроводная арматура — это устройства, устанавливаемые на трубопроводах для управления потоком среды: перекрытия, регулирования, распределения или изменения направления. Правильный выбор DN снижает гидравлические потери.
данные обновлены 2026-10-21 ·
1. Что такое трубопроводная арматура
Трубопроводная арматура работает на границе между трубой и процессом: она перекрывает поток, меняет его расход, распределяет среду или направляет её в другую ветвь. Поэтому устройство рассматривают вместе с рабочей средой, трубой и способом присоединения, а не как отдельную деталь.
В состав узла входят корпус, затвор или регулирующий элемент, уплотнение и привод, если ручного управления недостаточно. Среда может быть водой, газом или паром; её свойства определяют выбор материала, герметичности и допустимого режима. Номинальный проход связывают с диаметром трубы по проектной схеме.
Текущая страница в тематической подборке.
Смежная тема кластера «cold».
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
2. Устройство и принцип работы
При открытии затвор освобождает проход, а при закрытии перекрывает сечение и отделяет участки трубопровода. Регулирующий элемент меняет расход постепенно, тогда как запорный орган предназначен для крайних положений. Обратный клапан реагирует на направление движения среды и не требует постоянной команды оператора.
Подбор начинают с типа среды и её режима, затем связывают номинальный проход с трубой, давление — с рабочей нагрузкой, а материал — с коррозионной стойкостью. После этого выбирают фланцевое, муфтовое или сварное присоединение и проверяют класс герметичности по паспорту изделия.
- Шаг 1Определите тип среды (вода, газ, пар) и её параметры.
- Шаг 2Выберите условный проход DN, соответствующий диаметру трубы.
- Шаг 3Подберите номинальное давление PN, превышающее рабочее.
- Шаг 4Определите тип присоединения (фланец, муфта, сварка).
- Шаг 5Выберите материал корпуса и затвора по коррозионной стойкости.
- Шаг 6Проверьте класс герметичности для безопасности системы.
3. Ключевые параметры
В таблице собраны рабочее давление, условный проход, температура среды, класс герметичности, время срабатывания и срок службы. Эти поля описывают разные стороны работы: гидравлическую нагрузку, совместимость с трубой, тепловой режим, утечки и реакцию привода. Сравнивать изделия только по одному полю нельзя.
Значение параметра читают вместе с единицей и источником, указанным в таблице, а затем сверяют с паспортом конкретной модели. Особенно осторожно сопоставляют давление и температуру: допустимый режим арматуры зависит от материала корпуса, уплотнения и конструкции, поэтому произвольный перенос значения между изделиями и средами некорректен.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 1.6 бар | бар | инженерная практика; сверить по паспорту |
| Условный проход | 50 мм | мм | инженерная практика; сверить по паспорту |
| Температура среды | 95 °C | °C | инженерная практика; сверить по паспорту |
| Класс герметичности | 10 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Время срабатывания | 5 сек | сек | инженерная практика; сверить по паспорту |
| Срок службы | 20 лет | лет | инженерная практика; сверить по паспорту |

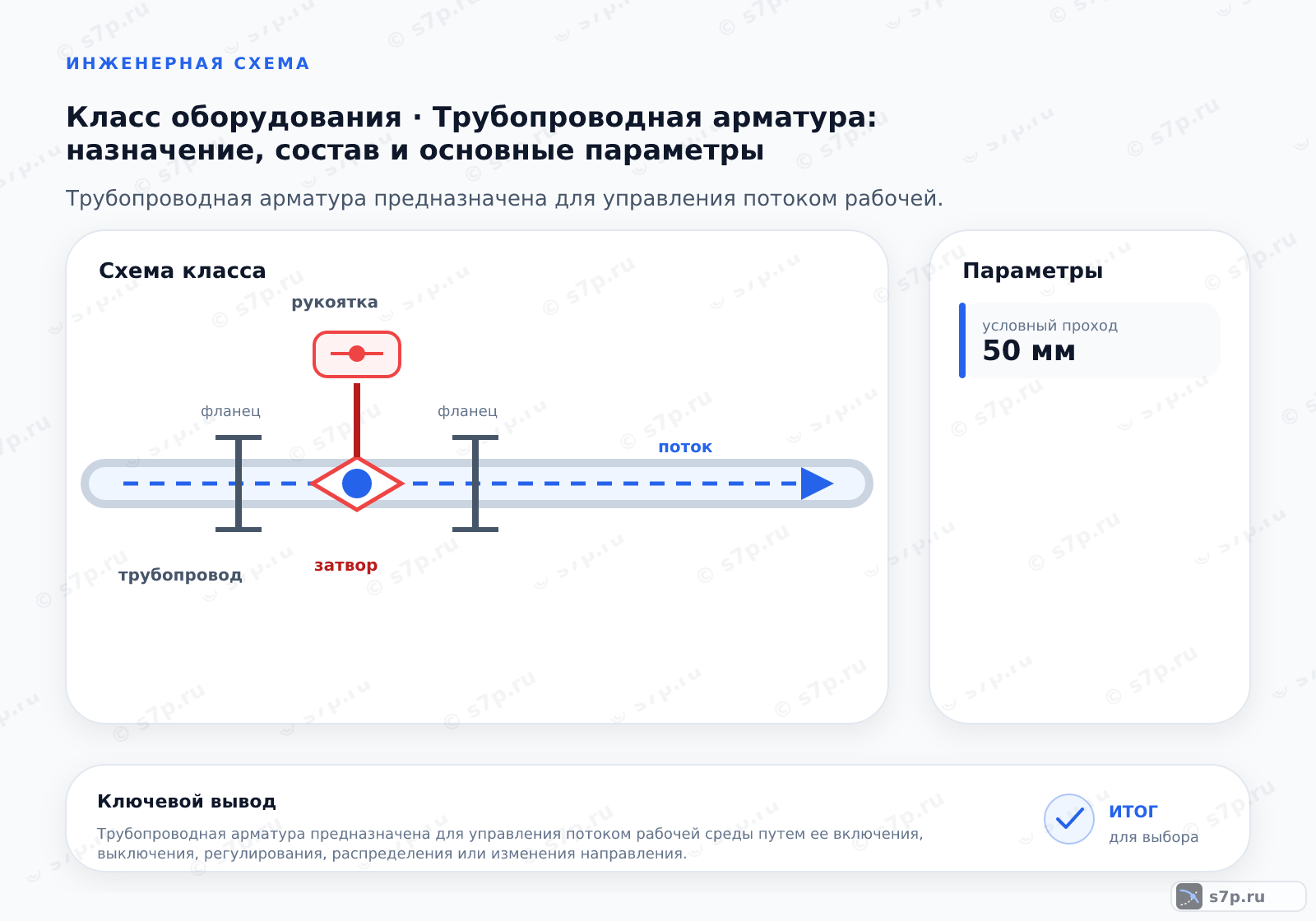

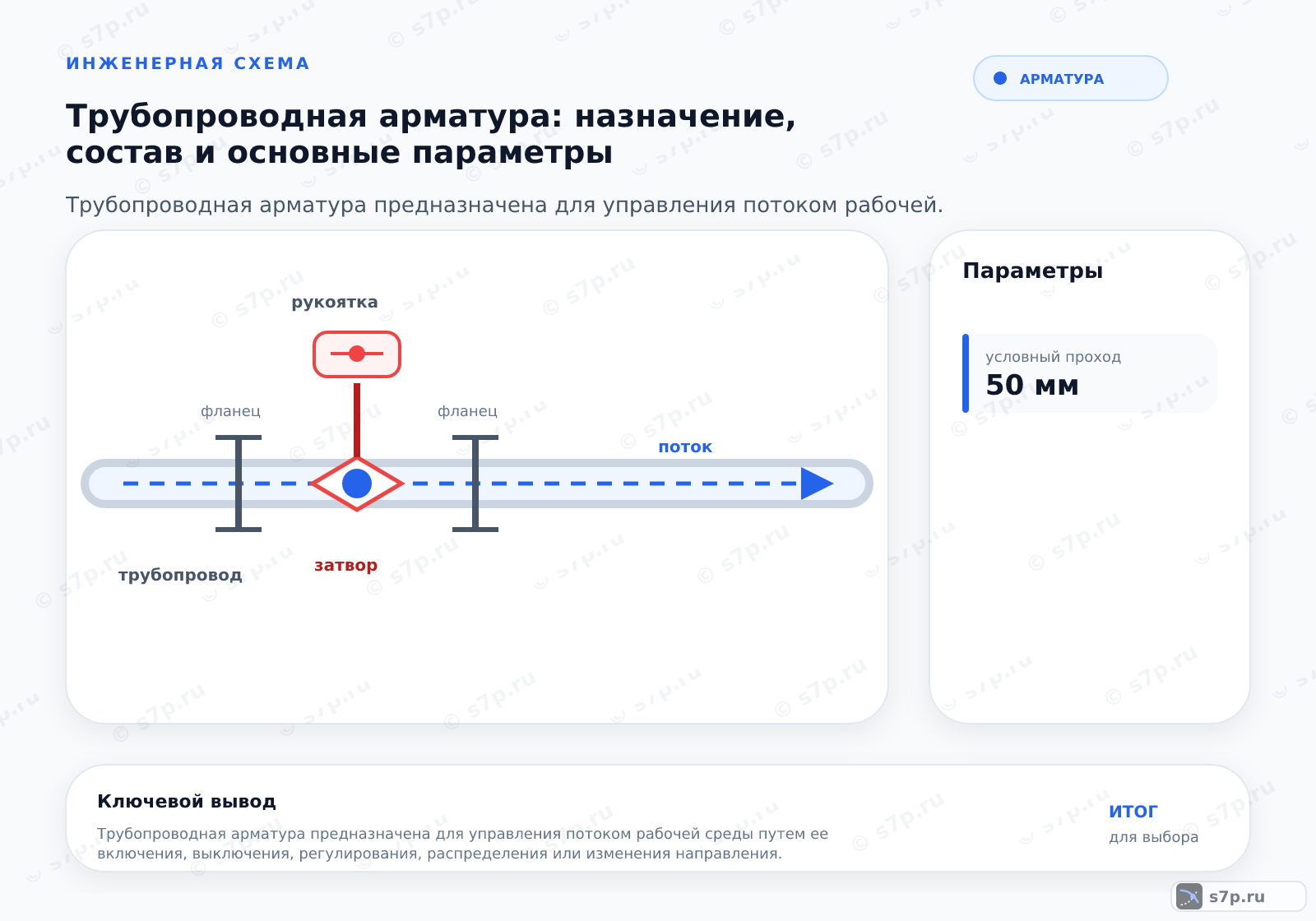

4. Схема работы трубопроводной арматуры
В узле поток проходит через корпус арматуры между присоединёнными участками трубы. Положение затвора задаёт проходное сечение, а привод передаёт команду на открытие, закрытие или регулирование. Для обратного клапана определяющей остаётся стрелка на корпусе: она показывает допустимое направление движения среды.
Схему читают от источника к потребителю и отдельно отмечают места отключения, измерения и обслуживания. Такое чтение помогает увидеть, какой участок изолируется при закрытии, где возникает сопротивление и как доступ к корпусу, штоку или приводу влияет на дальнейшую эксплуатацию.
5. Виды и разновидности
Шаровый кран используют, когда нужно быстро перекрыть поток при небольшом сопротивлении открытого прохода. Задвижка также даёт небольшое сопротивление, но её перекрытие выполняется иначе и занимает больше времени. Обратный клапан служит для защиты от обратного движения, а не для регулярного дросселирования.
Сравнение видов ведут по функции, среде, присоединению, материалу и доступному обслуживанию. Один и тот же тип корпуса не заменяет проверку герметичности и рабочего режима: решающим остаётся соответствие затвора, уплотнения и привода фактической схеме трубопровода.
| Значение | Источник |
|---|---|
| Шаровый кран: быстрое перекрытие, низкое сопротивление. | инженерная практика |
| Задвижка: низкое сопротивление, медленное перекрытие. | инженерная практика |
| Клапан обратный: защита от обратного потока. | инженерная практика |
6. На что влияет и зачем нужно
Привод переносит управление арматурой из ручного режима в команду от системы контроля. При этом сам привод не исправляет ошибку подбора корпуса или уплотнения: он только перемещает затвор в пределах, заданных конструкцией и настройкой. Поэтому сигнал управления сопоставляют с фактическим положением органа.
Для газовой среды отдельно рассматривают класс герметичности A и состояние уплотнительных поверхностей. Контроль проводят по паспорту, маркировке и результатам проверки узла, а вывод делают с учётом материала, присоединения и режима, в котором арматура действительно работает.
7. Частые ошибки и на что смотреть
При проверке сначала сопоставляют рабочее давление и температуру с таблицей для выбранного PN, затем смотрят на материал корпуса и среду. Хрупкость чугуна ограничивает его применение в газовых системах высокого давления. Эти ограничения нельзя заменять выбором по одному условному проходу или присоединительному размеру.
До пуска проверяют стрелку направления, положение затвора, состояние уплотнений и доступ к узлу. Для задвижек отдельно контролируют состояние штока и смазку по паспорту обслуживания. Если поток, привод или герметичность не соответствуют схеме, сначала устраняют причину, а не меняют режим наугад.
Частые вопросы
Как связать выбор арматуры с рабочей средой?
Сначала определяют, будет ли в линии вода, газ или пар, затем сопоставляют давление, температуру и коррозионную стойкость среды с корпусом, затвором и уплотнением. После этого выбирают функцию: перекрытие, регулирование, распределение или защита от обратного потока. Вид присоединения и номинальный проход проверяют по трубопроводу, а герметичность и привод — по паспорту конкретного изделия.
Когда шаровый кран предпочтительнее задвижки?
Шаровый кран удобен для быстрого перекрытия и при открытом проходе создаёт небольшое сопротивление. Задвижка также рассчитана на перекрытие с малым сопротивлением, но работает по другой кинематике и требует больше времени на перемещение. Для регулярного дросселирования ни один вариант не выбирают автоматически: сначала смотрят на функцию, среду, режим и требования к обслуживанию.
Как проверить соответствие DN трубопроводу?
Условный проход сопоставляют с диаметром присоединяемой трубы по проектной схеме и маркировке ответных деталей. Одного совпадения DN недостаточно: проверяют тип соединения, строительные размеры, давление, температуру и доступный расход. Если проход подходит, но присоединение или рабочий режим не совпадают, арматура может создать лишнее сопротивление или не обеспечить требуемую герметичность.
Что означает класс герметичности A для газовой линии?
Класс герметичности A задаёт требование к утечкам в закрытом состоянии, но не отменяет проверку корпуса, уплотнения, соединения и привода. Для газовой линии дополнительно сопоставляют материал с рабочей средой, давление и температуру с паспортом. Результат оценивают на собранном узле: состояние арматуры и качество монтажа влияют на герметичность вместе.
Почему стрелка на корпусе важнее внешнего сходства деталей?
Стрелка показывает направление, при котором затвор или обратный клапан работает по предусмотренной схеме. Внешне похожее изделие может иметь другую внутреннюю геометрию и создавать сопротивление при обратной установке. Перед пуском сопоставляют стрелку с проектным потоком, проверяют положение затвора и доступ к обслуживанию. Ошибка направления исправляется перестановкой узла, а не настройкой привода.
Что осматривают при обслуживании задвижки?
Проверяют состояние штока, уплотнения, корпуса и присоединения, затем оценивают плавность перемещения и отсутствие внешней течи. Смазку применяют по паспорту обслуживания, не заменяя ею устранение перекоса или износа. После работ сверяют крайние положения, направление потока и герметичность. Если ход изменился, сначала ищут механическую причину, а не увеличивают усилие привода.
