Балансировка ИТП достигается точной настройкой гидравлических сопротивлений ветвей для выравнивания фактических расходов с проектными значениями при соблюдении температурного графика. Не перекрывайте полностью обратный трубопровод, это может привести к гидроудару и повреждению оборудования. Проверяйте давление перед открытием клапанов, чтобы избежать выброса горячей воды. Проведите визуальный осмотр всех узлов ИТП, проверьте отсутствие протечек и исправность манометров, убедитесь в герметичности соединений перед началом работ.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Балансировка систем через ИТП

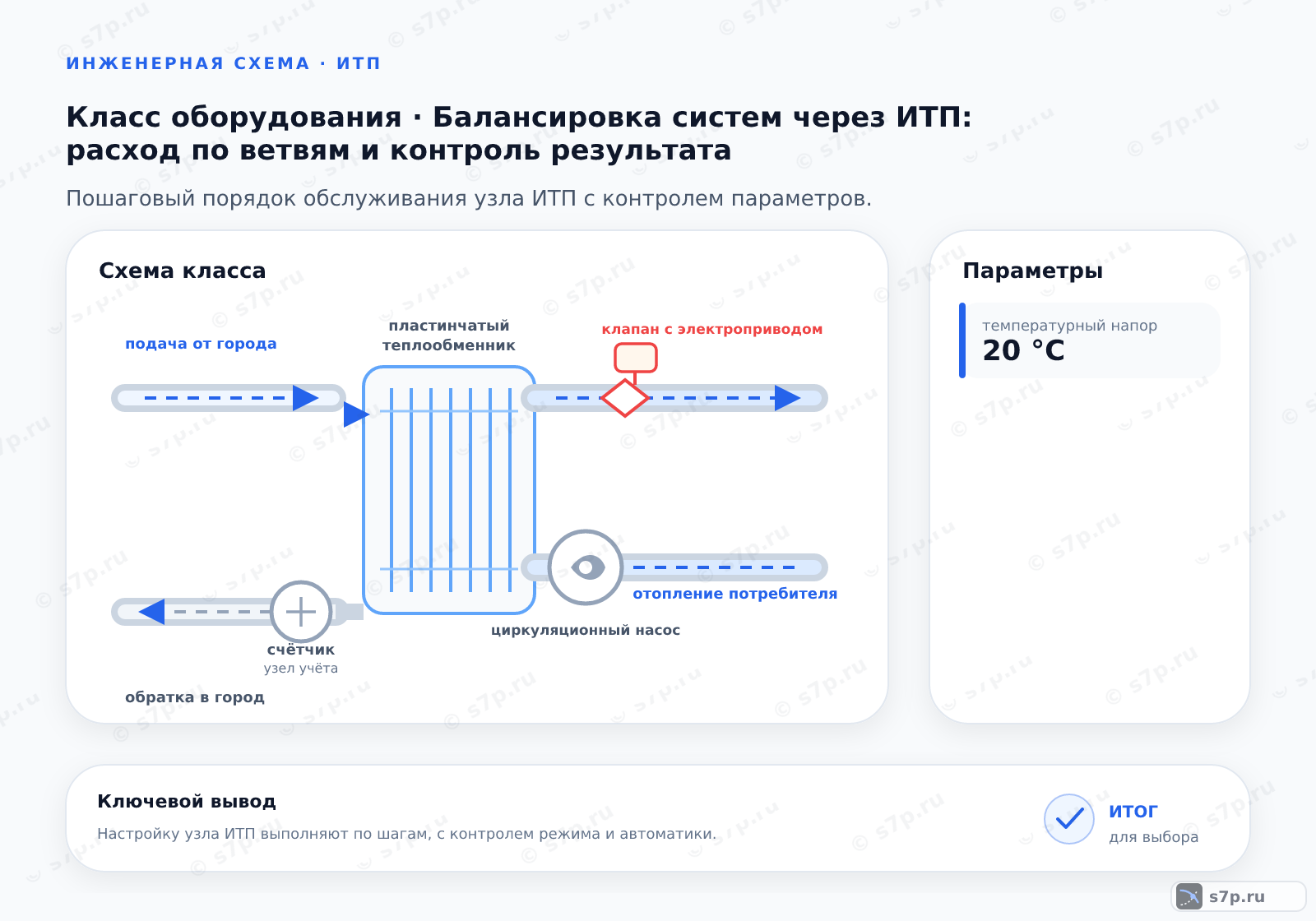

Балансировка через ИТП связывает проектный расход с фактическим распределением теплоносителя по ветвям. Перед регулированием осматривают узлы, манометры и соединения, затем снимают температуру подачи и обратки на стояках. Эти измерения показывают, где отклонение связано с сопротивлением ветви, а где причина находится в заполнении, циркуляции или арматуре.
Регулировку проводят при устойчивом режиме насоса и открытых исходных положениях клапанов. Удалённые ветви используют как ориентир, а ближние ограничивают постепенно, наблюдая за температурой обратки и состоянием трубопроводов. Положение штоков и результаты измерений фиксируют, чтобы после обслуживания можно было восстановить настройку и понять причину изменения режима.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
2. Пошаговый порядок
Работу начинают с осмотра: проверяют герметичность, исправность манометров, отсутствие протечек и состояние соединений. Затем измеряют температуры на ветвях, открывают регулировочные клапаны, запускают насос и ждут стабилизации. Только после этого сопротивление изменяют малыми шагами, иначе переходный режим будет принят за результат балансировки.
Клапаны ближних ветвей закрывают постепенно, пока распределение не приблизится к проектному. Одновременно отслеживают шум, вибрацию и изменение температуры обратки. Завершённую настройку отмечают на штоках и заносят в журнал. Если нужное положение не удерживается, проверяют насос, воздух, фильтры и состояние клапана, а не повторяют регулировку без диагностики.
- Шаг 1Проведите визуальный осмотр всех узлов ИТП, проверьте отсутствие протечек и исправность манометров, убедитесь в герметичности соединений перед началом работ.
- Шаг 2Измерьте температуру подачи и обратки на каждом стояке, зафиксируйте показания для расчета температурного напора и выявления отклонений.
- Шаг 3Откройте все регулировочные клапаны на максимум, запустите насос и дождитесь стабилизации режима работы системы отопления.
- Шаг 4Начните балансировку с самых удаленных ветвей, постепенно закрывая клапаны ближних ветвей до выравнивания температуры обратки.
- Шаг 5Зафиксируйте положение штоков клапанов, занесите данные в журнал, проверьте отсутствие шумов и вибраций в трубопроводах.
3. Симптом -> причина -> решение
Холодная удалённая ветвь при перегретой ближней обычно указывает на неравномерное сопротивление или недостаточный доступный напор. Перед изменением клапанов проверяют, открыт ли участок, нет ли воздуха и соответствует ли работа насоса схеме. Если температуры меняются рывками, дополнительно осматривают фильтр и измерительные точки.
Шум и вибрация после регулировки требуют остановиться и сопоставить положение клапанов с показаниями манометров. Полностью закрытый участок, резкое изменение сопротивления или загрязнение могут менять расход сильнее, чем ожидается. Решение выбирают по наблюдаемой причине: удаляют воздух, очищают фильтр, восстанавливают проход или корректируют настройку с фиксацией результата.
4. Сроки и периодичность
Проверку проводят не по календарной привычке, а при изменении гидравлической схемы, после вмешательства в оборудование и при появлении признаков неравномерного нагрева. В таблице приведены ориентиры для проверки, замены теплоносителя и калибровки. Их сопоставляют с проектом, фактическим состоянием среды и документацией оборудования.
После промывки, замены насоса или подключения новой ветви балансировку оценивают заново, поскольку изменилось сопротивление сети. При плановом осмотре сравнивают текущие температуры и положения штоков с журналом. Если расхождение появилось без изменения схемы, ищут утечку, воздух, загрязнение или отказ измерительного прибора до перенастройки клапанов.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 год | год | СП 60.13330.2020; инженерная практика |
| Срок замены теплоносителя | 5 лет | лет | инженерная практика |
| Периодичность калибровки | 2 года | года | инженерная практика |
5. Предупреждения и чего не делать
Работы с горячим теплоносителем начинают после осмотра давления и состояния соединений. Арматуру не переводят резко и не перекрывают участок без понимания, где находится поток и как изменится нагрузка на насос. Для доступа к узлу используют средства защиты, а место возможного выброса среды освобождают от людей и посторонних предметов.
Не подменяют измерение ощущением температуры трубы и не принимают закрытие клапана за исправление причины. Если манометр неисправен, есть протечка, шум или вибрация, регулирование прекращают до устранения опасного состояния. После работ проверяют герметичность, устойчивость режима и соответствие записанного положения фактической настройке.
Частые вопросы
Как понять, что ветви ИТП распределяют расход неравномерно?
Сравнивают температуру подачи и обратки на стояках, показания манометров и фактический нагрев удалённых и ближних ветвей. Холодная дальняя ветвь при перегретой ближней указывает на различие сопротивлений, но проверяют также воздух, фильтр, насос и закрытую арматуру. Измерения снимают в устойчивом режиме и записывают вместе с положением клапанов, чтобы отличить постоянное отклонение от переходного процесса.
Почему балансировку начинают с удалённых ветвей?
Удалённая ветвь обычно сильнее зависит от доступного напора и сопротивления всей сети, поэтому её используют как контрольную при ограничении ближних ветвей. Перед регулировкой проверяют заполнение, воздух, фильтры и исправность насоса. Ближние клапаны изменяют постепенно, наблюдая за обратной температурой и манометрами. Если дальняя ветвь остаётся холодной, повторное закрытие клапанов без диагностики не решает причину.
Что делать, если после балансировки появились шум и вибрация?
Регулирование прекращают и сопоставляют шум с положением клапанов, перепадом давления и режимом насоса. Проверяют полностью закрытые участки, воздух, загрязнение фильтра, крепления и признаки кавитации. Если манометр неисправен или есть утечка, узел не перенастраивают до восстановления измерения и герметичности. После устранения причины систему возвращают в устойчивый режим и фиксируют новые показания.
Нужно ли повторять балансировку после замены насоса?
Да, заменённый насос меняет доступный напор и распределение сопротивлений между ветвями. После монтажа проверяют направление вращения, заполнение, воздух, фильтры и устойчивость режима. Затем сравнивают температуры и показания манометров с проектными значениями, а клапаны регулируют заново при необходимости. Положение штоков и результат записывают в журнал, иначе прежняя настройка может быть ошибочно принята за действующую.
Как отличить ошибку балансировки от неисправного датчика температуры?
Показание датчика сравнивают с независимым измерением и с температурой соседних ветвей. Если локальный прибор расходится с фактическим состоянием трубы, проверяют место установки, кабель и вход контроллера. Если измерения согласованы, но расход остаётся неравномерным, исследуют сопротивление ветви, клапан, фильтр, воздух и насос. Настройку не меняют до разделения измерительной и гидравлической причин.
Какие записи сохранить после регулировки ветвей?
Фиксируют исходные и итоговые температуры подачи и обратки, показания манометров, положение штоков, состояние фильтров, замеченные шумы и условия работы насоса. В журнале также отмечают изменения схемы и выполненные действия. Такие записи позволяют восстановить настройку после обслуживания и увидеть, когда сопротивление ветви изменилось. При повторной проверке сравнивают фактические данные с проектом, а не только с прошлой отметкой.
