Главное

Точность узла учёта зависит от правильного выбора типа расходомера, соблюдения требований к прямолинейным участкам трубопровода и корректной установки датчиков температуры и давления в соответствии с паспортом прибора.

данные обновлены 2026-10-21 ·

СЛОЖНОСТЬСредняя
ВРЕМЯ30–60 мин
ИНСТРУМЕНТЫключи, мультиметр, манометр
ЗАПЧАСТИпрокладки и расходные материалы

Пошагово

Внимание. Перед работой отключите питание, перекройте подачу и дождитесь безопасной температуры теплоносителя. Для газового оборудования привлекайте квалифицированного специалиста.
  1. 1
    Шаг 1

    Проверка паспорта прибора на соответствие заявленным параметрам (давление, температура, диаметр).

  2. 2
    Шаг 2

    Установка прямолинейных участков трубопровода до и после расходомера согласно требованиям паспорта.

  3. 3
    Шаг 3

    Монтаж датчиков температуры в гильзы с обеспечением погружения на 2/3 диаметра трубы.

  4. 4
    Шаг 4

    Подключение датчика давления к измерительной линии через трёхходовой кран.

  5. 5
    Шаг 5

    Проверка направления потока стрелкой на корпусе расходомера и герметичности соединений.

  6. 6
    Шаг 6

    Настройка вычислителя расхода: ввод параметров теплоносителя и калибровка датчиков.

1. Что такое датчики узла учёта ИТП

Узел учёта ИТП объединяет расходомер, температурные датчики, датчик давления и вычислитель. Расходомер фиксирует движение теплоносителя, температурные элементы показывают состояние подающей и обратной линий, а давление используется для корректного описания среды и режима. Вычислитель связывает сигналы и формирует значение теплового учёта.

Точность зависит от всего измерительного канала: типа прибора, прямых участков, направления потока, глубины установки температурного элемента, герметичности и настроек вычислителя. Поэтому датчики подбирают как комплект для конкретной схемы. Замена расходомера без проверки гильз, давления, кабелей и параметров вычислителя может сохранить исходную ошибку.

Датчики узла учёта ИТП: расход, температура и давление

Текущая страница в тематической подборке.

эта страница
Автоматика ИТП

Смежная тема кластера «ustroystvo».

открыть тему →
Балансировочный клапан ИТП

Смежная тема кластера «Арматура и балансировка ИТП».

открыть тему →
ИТП

Смежная тема кластера «Основы ИТП и границы системы».

открыть тему →
ЦТП в системе теплоснабжения

Смежная тема кластера «ИТП в системе теплоснабжения».

открыть тему →
Датчики ИТП

Смежная тема кластера «Автоматика и измерения ИТП».

открыть тему →
Двухступенчатая схема ГВС в ИТП

Смежная тема кластера «Схемы ГВС в ИТП».

открыть тему →
Элеваторный узел ИТП

Смежная тема кластера «Схемы присоединения отопления».

открыть тему →
Гидравлический расчёт ИТП

Смежная тема кластера «raschet».

открыть тему →

2. Устройство и принцип работы

Перед монтажом проверяют паспорт расходомера на давление, температуру и диаметр, затем готовят прямые участки до и после прибора. Температурные датчики устанавливают в гильзы с нужным погружением, датчик давления подключают через трёхходовой кран. После проверки стрелки потока и герметичности настраивают вычислитель и калибруют канал.

В рабочем режиме вычислитель получает расход, температуру и давление, после чего рассчитывает тепловую энергию по заданным свойствам теплоносителя. Ошибка направления потока меняет знак расхода или включает реверсивную обработку, а неверная длина прямого участка искажает профиль скорости. Все параметры ввода сверяют с проектом и паспортом прибора.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

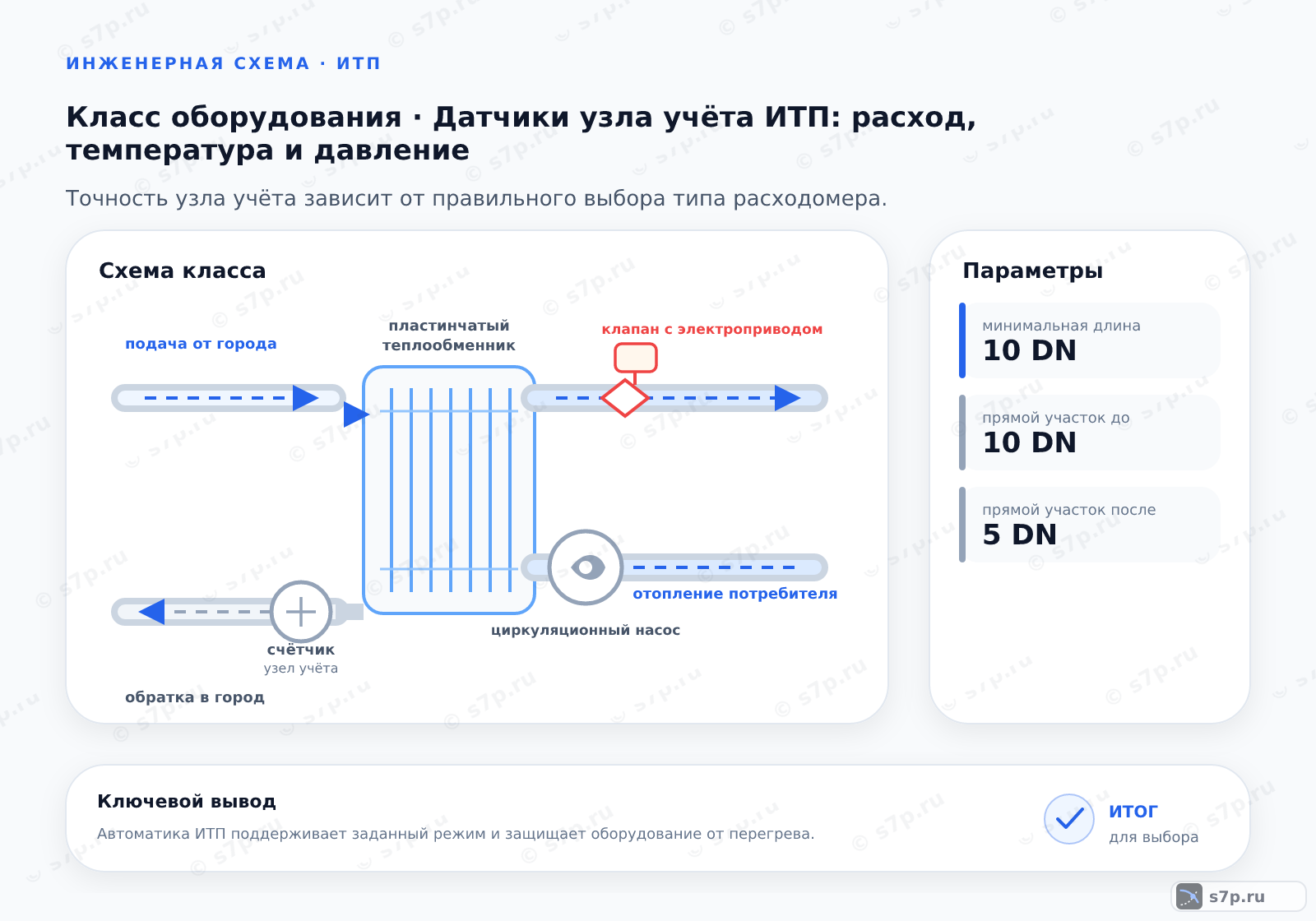

Схема класса «узел ИТП» для темы «Датчики узла учёта ИТП: расход, температура и давление»: ключевые параметры — минимальная длина — 10 DN; прямой участок до — 10 DN; прямой участок после — 5 DN

3. Ключевые параметры

Для узла сопоставляют рабочее давление, максимальную температуру, погрешность измерения, минимальную длину прямого участка и длину участка после расходомера. Значения таблицы относятся к установленным приборам и должны быть проверены по паспорту. Измерительный диапазон выбирают так, чтобы рабочий режим не находился у недопустимой границы.

Прямые участки нужны для выравнивания потока, а их длина зависит от конструкции и возмущающих элементов рядом с прибором. Давление и температуру проверяют для всего комплекта, включая гильзы и импульсную линию. Погрешность вычислителя оценивают вместе с датчиками, калибровкой и качеством монтажа, а не как отдельную цифру на корпусе.

Ключевые параметры
ПараметрЗначениеЕдиницаИсточник
Рабочее давление1.6 МПаМПаГОСТ Р 8.610-2004
Максимальная температура150 °C°Cинженерная практика; сверить по паспорту
Погрешность измерения2 %%ГОСТ Р 8.610-2004
Минимальная длина10 DNDNинженерная практика; сверить по паспорту
Прямой участок после5 DNDNинженерная практика; сверить по паспорту

4. Схема работы

Поток проходит через расходомер по стрелке на корпусе, температурные датчики снимают состояние подающей и обратной линий, а датчик давления передаёт значение через измерительную линию. Вычислитель принимает сигналы, учитывает свойства теплоносителя и выводит результат учёта. Любой элемент схемы влияет на итог, если его показание используется в расчёте.

При проверке осматривают прямые участки, заполнение трубы, гильзы, краны и соединения. Сигналы сравнивают с локальными измерениями и между собой: расход должен соответствовать направлению потока, температуры — назначенным линиям, давление — выбранной точке. Если показание меняется скачком, ищут воздух, помехи, плохой контакт или ошибку конфигурации.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

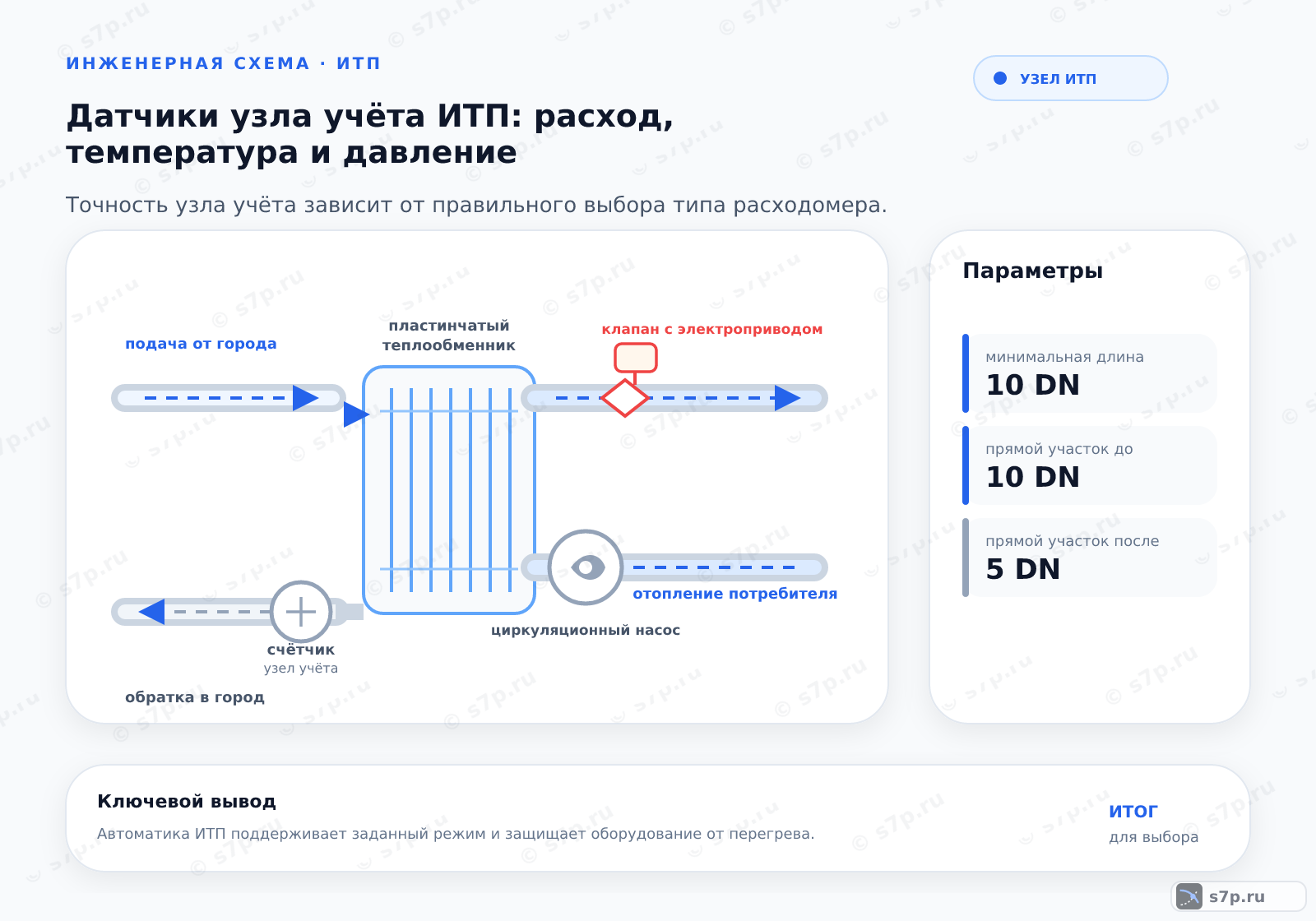

Hero-инфографика темы «Датчики узла учёта ИТП: расход, температура и давление»: узел ИТП; ключевые данные: минимальная длина — 10 DN; прямой участок до — 10 DN; прямой участок после — 5 DN

5. Виды и разновидности

Электромагнитный расходомер не имеет движущихся частей и требует электропроводной воды. Ультразвуковой измеряет поток бесконтактно и может устанавливаться снаружи трубы, если это допускает конструкция. Механический счётчик использует крыльчатый или роторный элемент, чувствителен к загрязнениям и добавляет сопротивление.

Сравнение начинают с качества теплоносителя, доступного места, прямых участков и требований к сопротивлению. Электромагнитный вариант проверяют по электропроводности и заземлению, ультразвуковой — по акустическому контакту и профилю потока, механический — по фильтрации и состоянию подвижной части. Во всех случаях проверяют паспорт и совместимость с вычислителем.

Виды и разновидности
ЗначениеИсточник
Электромагнитный расходомер: отсутствие движущихся частей, высокая точность, требование к электропроводности воды.инженерная практика
Ультразвуковой расходомер: бесконтактный метод измерения, возможность установки снаружи трубы.инженерная практика
Механический счётчик: крыльчатый или роторный, чувствителен к загрязнениям, создаёт дополнительное сопротивление.инженерная практика

6. На что влияет и зачем нужно

Прямые участки, корректное давление и согласованные температурные сигналы связывают показания расходомера с реальным потоком. Вычислитель использует эти данные для расчёта тепловой энергии, поэтому ошибка монтажа, направления или конфигурации распространяется на весь результат учёта.

Прямой участок выравнивает профиль скорости перед измерением, а давление помогает вычислителю учесть состояние теплоносителя. Электромагнитный расходомер не содержит подвижного затвора и потому не добавляет сопротивление так, как механический счётчик, но требует подходящей среды и корректного подключения. Снижение погрешности достигается согласованной проверкой всех каналов.

При эксплуатации сравнивают расход, температуры и давление с режимом насоса и теплообменника. Отклонение отдельного датчика должно быть видно по связке сигналов, а не маскироваться ручной поправкой. После калибровки фиксируют параметры вычислителя, направление потока и состояние соединений, чтобы повторная проверка имела исходную точку.

7. Частые ошибки и на что смотреть

На электромагнитный расходомер не воздействуют магнитом и не пытаются исправить показание внешним вмешательством. При обратном направлении потока проверяют стрелку на корпусе, фактическую схему трубопровода и настройку реверса. Температурные датчики подключают к назначенным подающей и обратной линиям, иначе вычислитель получит неверный температурный перепад.

При расхождении учёта проверяют заполнение трубы, прямые участки, герметичность, состояние гильз, давление и параметры вычислителя. Перекос фланцев, воздух и загрязнение дают ошибку, которую нельзя устранить ручной калибровочной поправкой. После исправления снова сверяют направление, сигналы датчиков и результат расчёта с фактическим режимом узла.

Частые вопросы

Как выбрать расходомер для узла учёта ИТП?

Сравнивают электромагнитный, ультразвуковой и механический варианты по свойствам теплоносителя, доступному месту, прямым участкам, допустимому сопротивлению и способу передачи сигнала вычислителю. Электромагнитному прибору нужна электропроводная вода, ультразвуковому — корректные акустические условия, механическому — чистая среда и контроль подвижной части. Рабочие давление, температура, расход и точность сверяют с паспортом комплекта.

Почему расходомер показывает отрицательный расход?

Проверяют стрелку на корпусе, фактическое направление потока и подключение сигнала к вычислителю. Если трубопровод смонтирован навстречу стрелке, прибор может выдавать отрицательное значение или работать по настройке реверса. Дополнительно проверяют заполнение трубы, воздух, положение арматуры и конфигурацию вычислителя. После исправления направление и знак расхода подтверждают при устойчивой циркуляции.

Зачем нужны прямые участки перед расходомером?

Отводы, задвижки, насосы и тройники искажают профиль скорости. Прямой участок помогает потоку выровняться до измерения, чтобы расходомер воспринимал режим, для которого выполнена калибровка. Требуемую длину берут из паспорта конкретного прибора и сопоставляют с соседней арматурой. Если места недостаточно, выбирают другую схему или тип прибора, а не компенсируют монтажную ошибку поправкой.

Как устанавливать температурные датчики в узле учёта?

Датчики размещают в гильзах на подающем и обратном трубопроводах по проекту и назначению каналов вычислителя. Проверяют глубину погружения, контакт чувствительного элемента со средой, герметичность гильзы и теплоизоляцию. Подающий и обратный датчики нельзя менять местами: вычислитель получит неверный перепад. После монтажа сравнивают показания с режимом теплообменника и соседними измерениями.

Что проверить, если учёт тепла стал нестабильным?

Осматривают заполнение трубопровода, расходомер, прямые участки, гильзы, импульсную линию давления и соединения. Затем сравнивают расход, температуры и давление с работой насоса и клапанов, проверяют калибровку и параметры вычислителя. Скачки могут быть вызваны воздухом, помехами, плохим контактом или ошибкой конфигурации. Ручную коррекцию не применяют до устранения физической причины.

Как обслуживать механический расходомер в узле учёта?

Контролируют загрязнение фильтра и подвижной части, перепад давления, направление потока и герметичность соединений. При росте сопротивления проверяют наличие механических включений и соответствие среды паспорту. Перед разборкой участок изолируют, охлаждают и освобождают от давления по принятой процедуре. После очистки проверяют свободный ход, знак расхода, показания вычислителя и отсутствие утечки.
