Центральный тепловой пункт (ЦТП) — это инженерное сооружение, предназначенное для приема теплоносителя от магистральных тепловых сетей, его передачи потребителям с регулированием параметров и обеспечения безопасности системы теплоснабжения района или группы зданий. Централизация снижает затраты на диспетчеризацию и обслуживание множества мелких ИТП.
данные обновлены 2026-10-21 ·
1. Что такое ЦТП в системе теплоснабжения
Центральный тепловой пункт принимает теплоноситель от магистральной сети, регулирует его параметры и распределяет тепло по внутриквартальным направлениям. В отличие от узла, обслуживающего отдельное здание, ЦТП связывает несколько потребителей общей схемой насосов, фильтров, теплообменников, запорной арматуры, автоматики и диспетчеризации.
Границу пункта определяют по подающей и обратной линиям магистрали, узлам распределения и участкам, которые относятся к потребителям. При выборе места оценивают плотность застройки, длину внутриквартальных сетей, доступ для обслуживания и возможность локализовать неисправность. Централизация упрощает управление только при согласованной гидравлике ветвей.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «podbor».
Смежная тема кластера «itp».
2. Устройство и принцип работы
Проектирование ЦТП включает тепловой расчёт здания или группы зданий, выбор схемы с элеватором или теплообменниками, расчёт гидравлического режима и подбор циркуляционных и подпиточных насосов. Затем предусматривают автоматику, диспетчеризацию, грязевые фильтры и запорную арматуру, после чего выполняют монтаж, опрессовку и пусконаладку.
В работе пункт принимает сетевой поток, передаёт тепло потребителям через выбранную схему и поддерживает заданное давление и температуру в распределительной части. Фильтры защищают оборудование от включений, насосы компенсируют сопротивление сетей, а автоматика связывает измерения с исполнительными механизмами. Каждый этап проверяют по показаниям и герметичности соединений.
- Шаг 1Провести тепловой расчет здания для определения суммарной нагрузки.
- Шаг 2Выбрать схему ЦТП (с элеватором или теплообменниками).
- Шаг 3Рассчитать гидравлический режим внутриквартальных сетей.
- Шаг 4Подобрать циркуляционные и подпиточные насосы.
- Шаг 5Спроектировать систему автоматики и диспетчеризации.
- Шаг 6Установить грязевые фильтры и запорную арматуру.
- Шаг 7Провести пусконаладочные работы и опрессовку.
3. Ключевые параметры

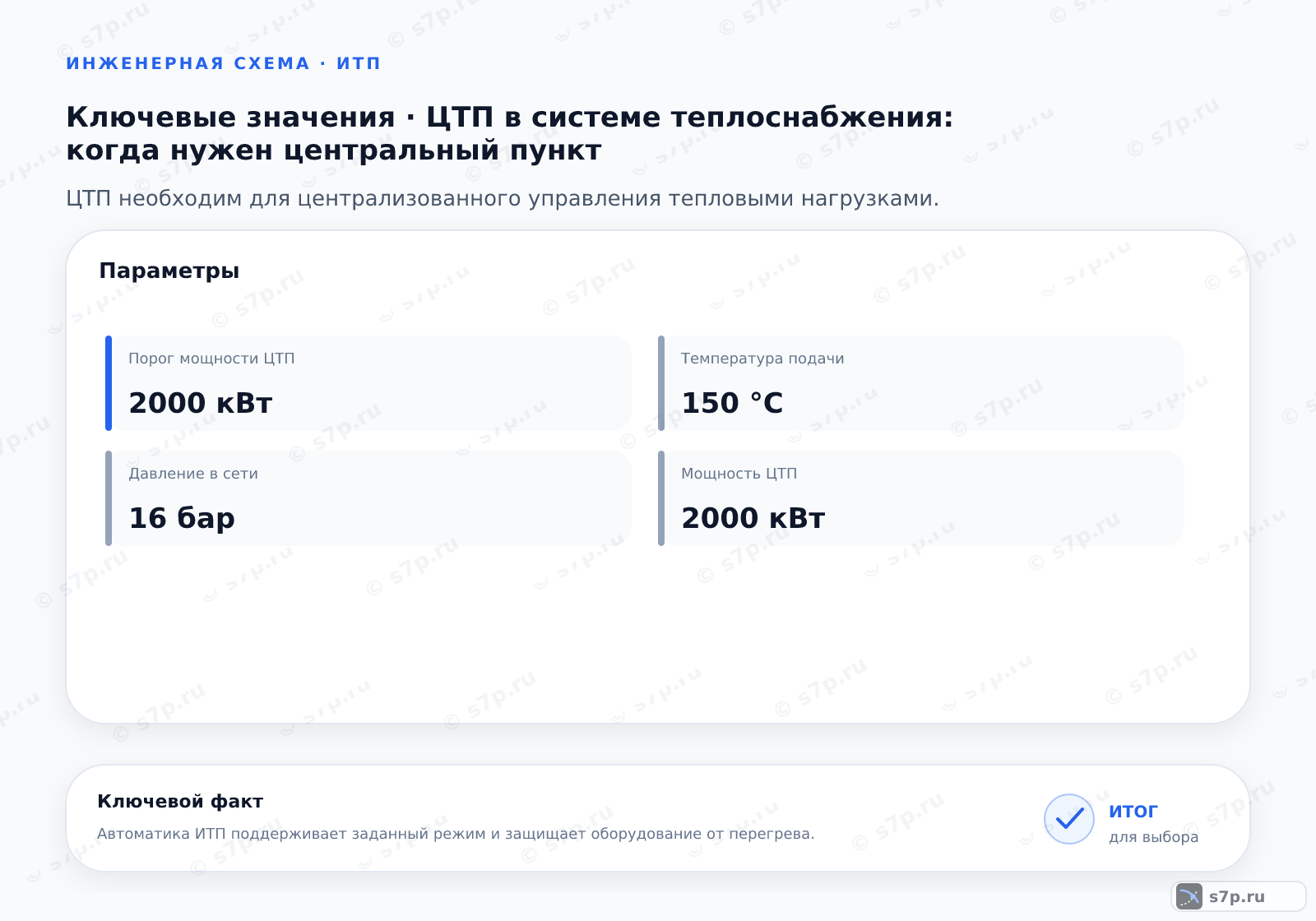

Для ЦТП сопоставляют температуру подачи, давление в сети, порог мощности, размер ячейки фильтра, напор насоса, расход теплоносителя и КПД теплообменника. Значения относятся к конкретной схеме и источникам таблицы. Температуру и давление проверяют по допустимым пределам оборудования, а расход и напор связывают с результатом гидравлического расчёта.
Порог мощности помогает определить масштаб задачи, но не заменяет расчёт по потребителям. Размер ячейки фильтра выбирают вместе с требованиями насосов, клапанов и теплообменников. КПД оценивают по паспорту аппарата при его рабочем режиме. Если фактический расход не соответствует расчёту, проверяют арматуру, фильтры, насос и состояние теплообменной поверхности.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура подачи | 150 °C | °C | СП 124.13330.2012; СНиП 2.04.05-91 |
| Давление в сети | 16 бар | бар | СП 124.13330.2012; инженерная практика |
| Порог мощности ЦТП | 2000 кВт | кВт | СП 124.13330.2012; инженерная практика |
| Размер ячейки фильтра | 2 мм | мм | СП 124.13330.2012; СНиП 2.04.05-91 |
| Напор насоса | 40 м вод. ст. | м вод. ст. | Инженерная практика; паспорт насоса |
| Расход теплоносителя | 50 м³/ч | м³/ч | Инженерная практика; расчет нагрузки |
| КПД теплообменника | 95 % | % | Паспорт пластинчатого теплообменника |
4. Схема работы

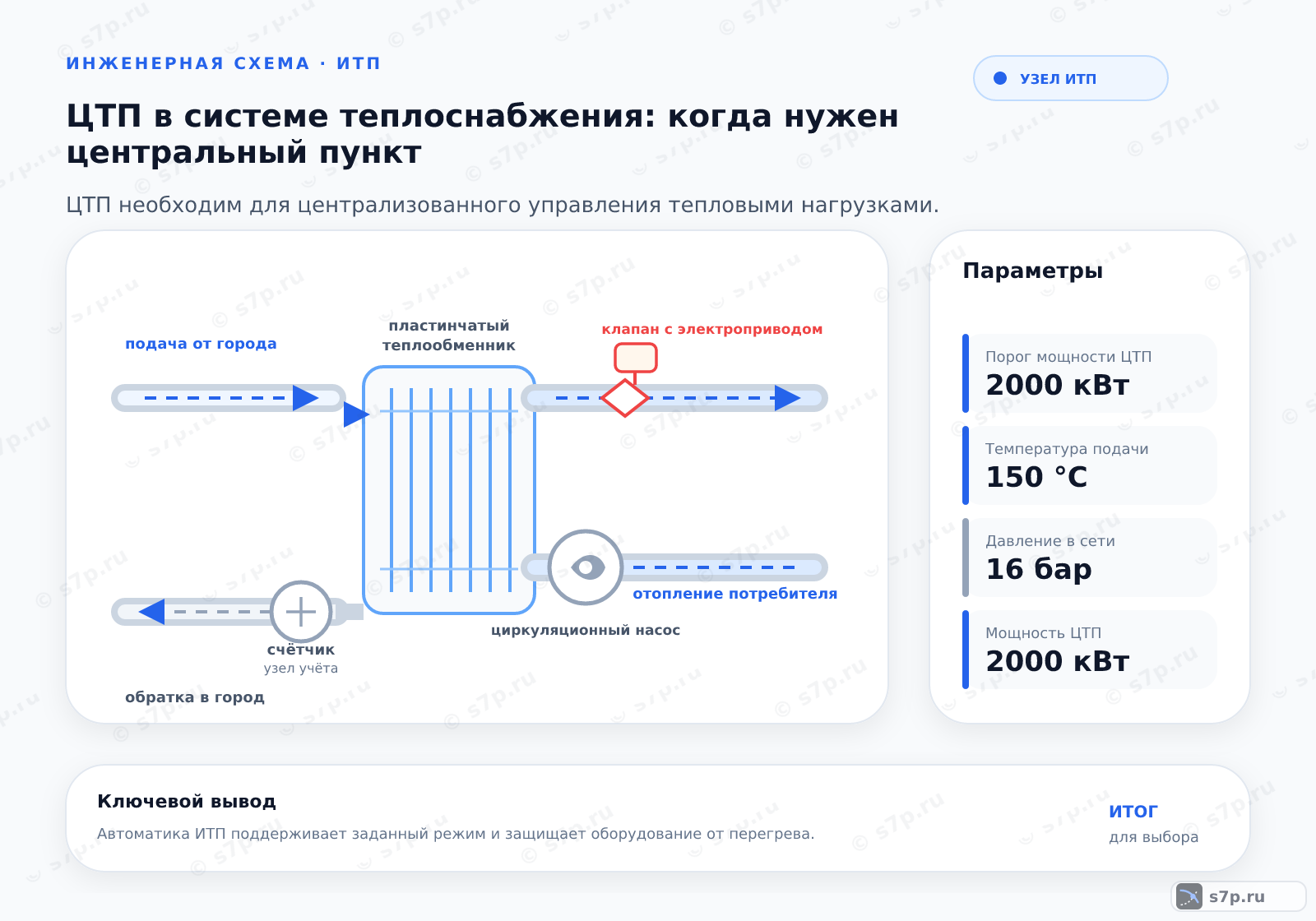

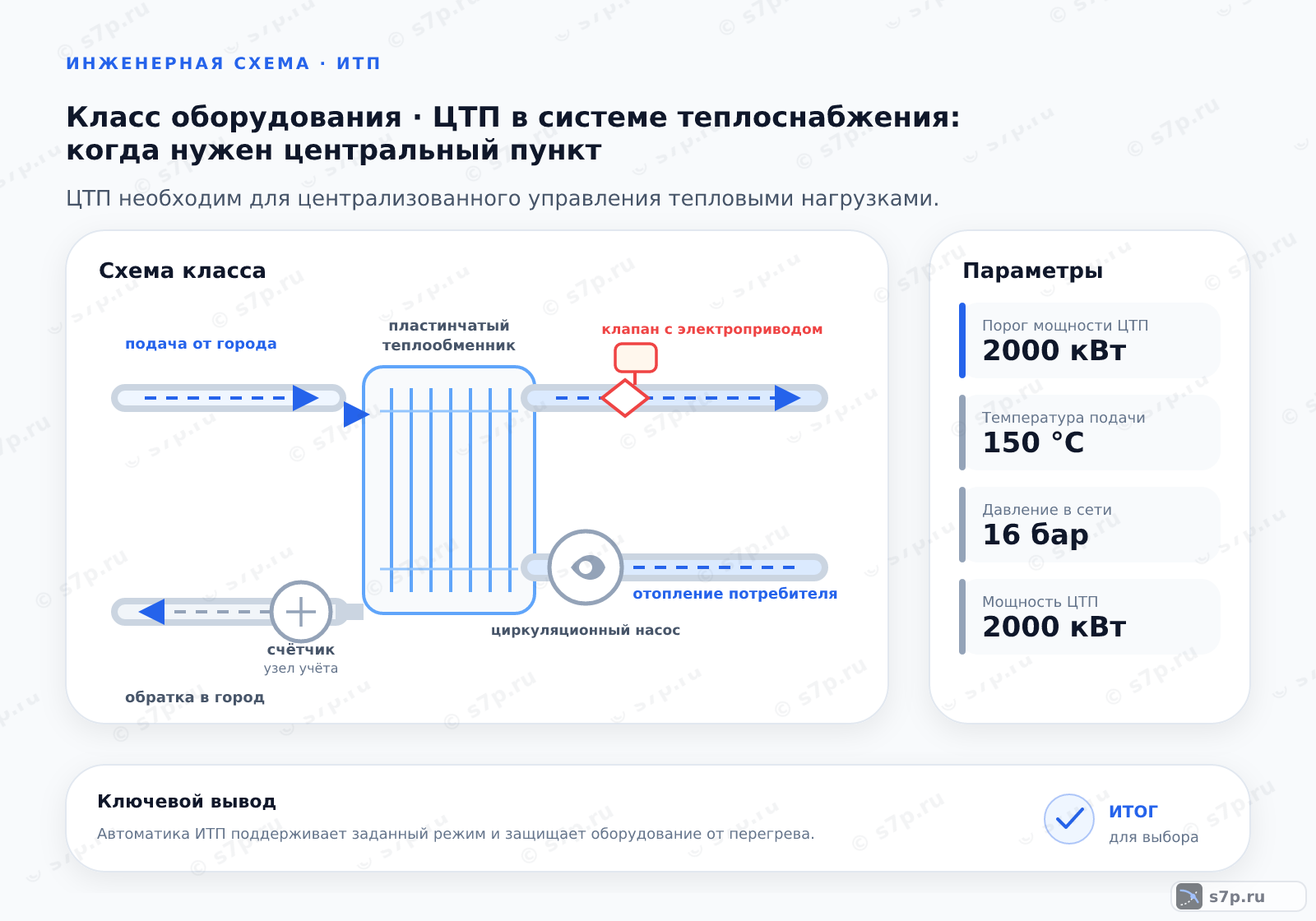

Сетевая вода поступает в ЦТП по подающей линии, проходит через узел регулирования или теплообменник и уходит по обратной линии. Внутриквартальные насосы создают движение по потребителям, а автоматика корректирует режим по датчикам температуры и давления. Обратная связь должна охватывать тот участок, который требуется удерживать, иначе команда будет запаздывать или относиться к другой ветви.
При проверке схемы сверяют направление потока, расположение фильтров и наличие отключающих устройств. Показания до и после теплообменника позволяют различить недостаток напора, загрязнение и ошибку регулирования. Если отдельная ветвь не получает тепло, проверяют её арматуру и сопротивление, не меняя общую уставку без оценки остальных потребителей.
5. Виды и разновидности
ЦТП с элеваторным узлом используют для схем с постоянным расходом и простой организацией подмеса. Пластинчатые теплообменники позволяют разделить контуры и точнее изменять параметры. Схема с подмесом смешивает подачу и обратку, снижая температуру потока для потребительской части. Каждое исполнение требует своей проверки давления, температуры и циркуляции.
Вид пункта выбирают по нагрузке района, состоянию существующих сетей, требуемой гидравлической развязке и доступу к обслуживанию. Элеватор не заменяет насосную схему там, где нужен управляемый расход, а теплообменник не отменяет расчёт сопротивления. Сравнение проводят по границам контуров, составу автоматики и возможности вывести отдельную ветвь в ремонт.
| Значение | Источник |
|---|---|
| ЦТП с элеваторным узлом: простое решение для старых систем с постоянным расходом. | Инженерная практика |
| ЦТП с пластинчатыми теплообменниками: современное решение с точным регулированием. | Инженерная практика |
| ЦТП с подмесом: смешивание подачи и обратки для снижения температуры. | Инженерная практика |
6. На что влияет и зачем нужно
Централизация переносит регулирование, фильтрацию, учёт и диспетчеризацию в общий узел для группы зданий. При согласованной настройке это упрощает наблюдение за температурой и давлением в распределительной сети. Гидравлическая развязка через теплообменник ограничивает передачу внешнего режима к потребительскому контуру, если аппарат и защиты подобраны по проекту.
Результат проверяют не только по температуре на выходе, а по расходу, давлению до и после оборудования, состоянию фильтров и работе насосов. Отклонение в отдельной ветви может быть связано с её арматурой, тогда как изменение общей уставки затронет весь район. Поэтому измерения снимают по участкам и фиксируют состояние оборудования.
7. Частые ошибки и на что смотреть
Неисправность ЦТП отделяют по давлению, температуре, расходу и герметичности. Повышенное сопротивление теплообменника или фильтра, отказ насоса и неверная команда автоматики дают разные показания. Диагностику проводят по участкам схемы, сохраняя рабочую границу оборудования и не подменяя измерения общей перенастройкой.
Превышение давления проверяют по манометрам и допустимым пределам трубопроводов, теплообменников и арматуры. Резервирование насосов оценивают по проектной схеме и фактической готовности переключения. Загрязнение теплообменника подтверждают ростом сопротивления и снижением теплопередачи, после чего аппарат промывают по принятой процедуре, а не увеличивают уставку насоса без расчёта.
При аварийном признаке локализуют участок, проверяют герметичность, положение запорной арматуры, работу фильтров и достоверность датчиков. Опрессовка и пусконаладка должны подтверждать отсутствие утечек и устойчивость режима. Если проблема появилась только у отдельного потребителя, сначала исследуют его ветвь и связь с общей схемой.
Частые вопросы
Когда центральный тепловой пункт удобнее нескольких ИТП?
ЦТП рассматривают для группы зданий и плотной застройки, когда общая диспетчеризация, регулирование и обслуживание могут быть сосредоточены в одном узле. Решение проверяют по суммарной нагрузке, протяжённости внутриквартальных сетей, гидравлическому режиму и возможности отключать отдельные ветви. Если потери и сопротивление распределения слишком велики, сравнивают схему с локальными пунктами по расчёту, а не только по удобству управления.
Как выбрать ЦТП с элеватором или теплообменниками?
Элеваторную схему сравнивают с теплообменной по параметрам внешней сети, требуемой гидравлической развязке, постоянству расхода и возможностям регулирования. Пластинчатый теплообменник разделяет контуры и позволяет точнее управлять потребительской частью, но добавляет сопротивление и требования к обслуживанию. Элеватор проще в подходящей старой схеме, однако не заменяет расчёт при переменной нагрузке.
Почему в ЦТП растёт сопротивление теплообменника?
Проверяют загрязнение теплообменной поверхности, фильтр, расход, положение арматуры и достоверность манометров. Рост перепада давления сопоставляют с температурой подачи и обратки: снижение теплопередачи при увеличении сопротивления усиливает подозрение на загрязнение, но не доказывает его без осмотра. После промывки или очистки повторно снимают показания и проверяют, не изменилась ли работа насоса.
Как контролировать отдельную ветвь, если ЦТП обслуживает район?
На ветви предусматривают измерительные точки, запорную и регулирующую арматуру, а результат сравнивают с общей схемой. Снимают температуру и давление на входе и выходе, проверяют расход, фильтр и положение клапана. Если проблема только у отдельного потребителя, общую уставку ЦТП не меняют до проверки его участка. Локальная диагностика помогает сохранить режим остальных ветвей.
Какие признаки указывают на недостаточный напор в сети ЦТП?
Сравнивают давление на входе и выходе насосной части, расход, температуру удалённых потребителей и состояние ближайших ветвей. Недостаток напора может быть вызван насосом, загрязнённым фильтром, закрытой арматурой или чрезмерным сопротивлением теплообменника. Проверяют все эти участки по схеме. Увеличивать уставку без проверки допустимого давления и проектного режима нельзя.
Что проверить после опрессовки и пусконаладки ЦТП?
Осматривают фланцы и сварные соединения на утечки, проверяют работу фильтров, насосов, клапанов и датчиков, а также направление потока. Снимают температуру, давление и расход по основным участкам и сопоставляют их с расчётной схемой. Автоматика должна корректно реагировать на изменение режима, а отдельные ветви — сохранять доступный расход. Результаты записывают до передачи в эксплуатацию.
