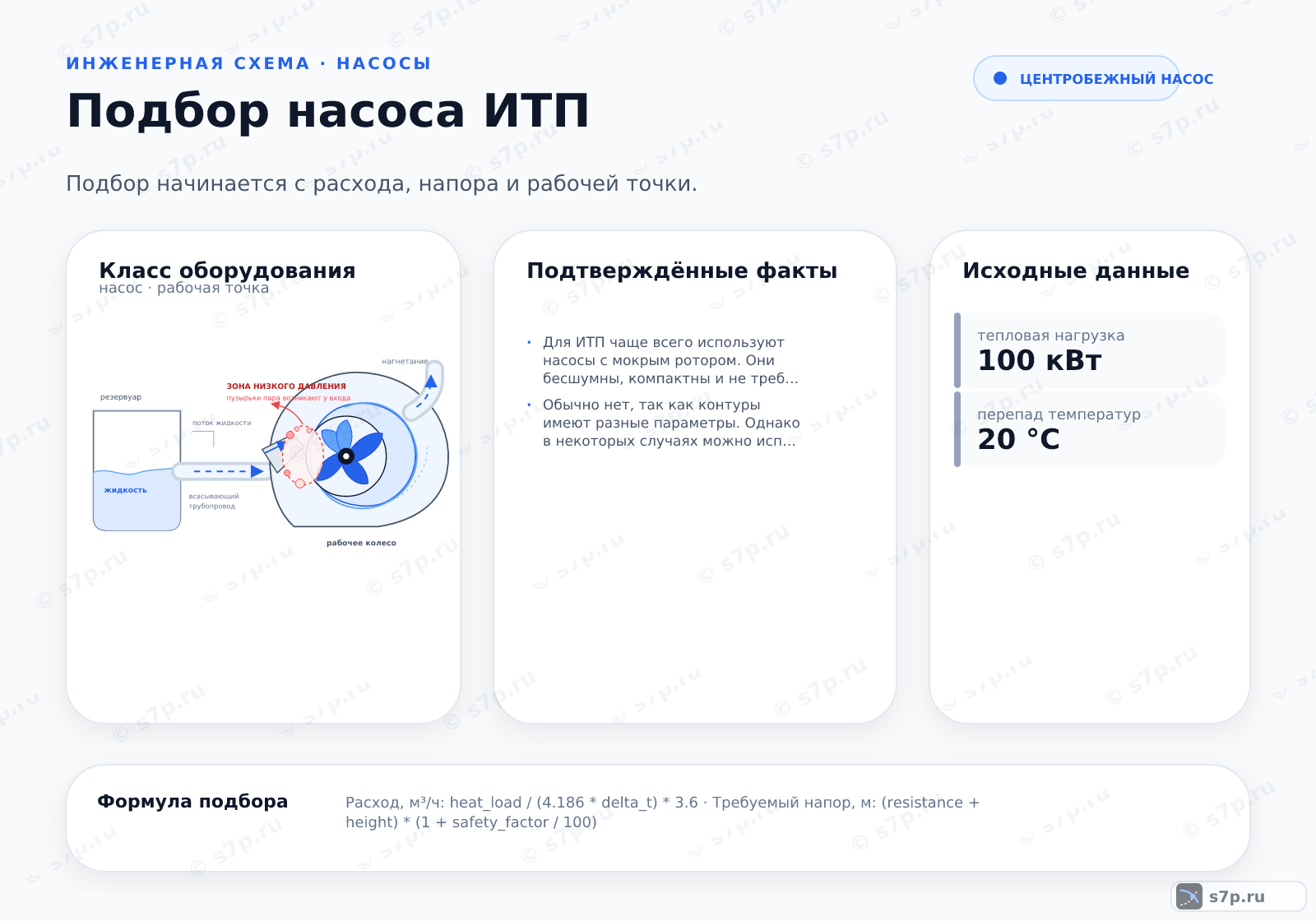

Для подбора насоса ИТП необходимо рассчитать требуемый расход, определить полное гидравлическое сопротивление контура и выбрать насос по рабочей точке на пересечении кривых насоса и системы. Не выбирайте насос с напором значительно выше расчетного, это приведет к перерасходу электроэнергии и работе вне рабочей зоны. Проверяйте запас по NPSH на входе в насос, чтобы избежать кавитации.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Из чего складывается выбор насоса ИТП
Насос выбирают по функции ветви и рабочей точке, а не по одному диаметру или названию системы. Сначала отделяют отопление, смесительный узел, подпитку, ГВС и рециркуляцию, затем определяют расчётный расход и сопротивление контура. К полученной паре расход–напор добавляют температуру, давление, свойства среды, материал проточной части и режим управления.
Для проверки рабочей точки сопоставляют кривую насоса с характеристикой системы. Слишком большой напор может перевести агрегат в нежелательный режим и увеличить потребление, а недостаточный не даст нужного расхода. На входе проверяют запас по NPSH, заполнение, отсутствие воздуха и условия монтажа, после чего сверяют решение с паспортом модели.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «raschet».
Смежная тема кластера «itp».
Смежная тема кластера «itp».
Смежная тема кластера «raschet».
Смежная тема кластера «itp».
Смежная тема кластера «itp».
Смежная тема кластера «itp».
2. Калькулятор подбора
Калькулятор подбора используют как форму для расчётных входов: тепловой нагрузки, перепада температур, сопротивления контура, требуемого напора, давления и температуры подачи. Исходная таблица содержит 100 кВт, 20 °C, 12 м, 15 м, 2 бар и 90 °C. Эти значения описывают пример исходных данных, а не универсальную модель насоса.
Результат формы проверяют по схеме ИТП и графику конкретного производителя. Если изменились фильтр, клапан, теплообменник, длина труб или режим автоматики, сопротивление и рабочую точку пересматривают. Калькулятор не заменяет проверку NPSH, совместимости материалов, питания, резервирования и допустимой температуры.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
Исходные данные для расчёта включают тепловую нагрузку, перепад температур, гидравлическое сопротивление, требуемый напор, давление и температуру подачи. Их записывают вместе с контуром, единицами и источником. Если в таблице указаны 100 кВт, 20 °C, 12 м, 15 м, 2 бар и 90 °C, каждое значение соотносят с конкретной ветвью, а не складывают в абстрактный профиль.
После расчёта уточняют рабочую жидкость, материал корпуса и уплотнений, способ регулирования, электрическое питание, резерв и условия пуска. Сопротивление берут по трубам, арматуре, фильтрам и теплообменнику. Давление и температура ограничивают область применения, а паспорт насоса подтверждает, что найденная точка допустима для выбранного исполнения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Тепловая нагрузка | 100 кВт | кВт | инженерная практика; проект ИТП |
| Перепад температур | 20 °C | °C | инженерная практика; СП 60.13330 |
| Гидравлическое сопротивление | 12 м | м | инженерная практика; гидрорасчет |
| Напор насоса | 15 м | м | инженерная практика; архитектурный план |
| Давление в системе | 2 бар | бар | инженерная практика; паспорт котла |
| Температура подачи | 90 °C | °C | инженерная практика; СП 60.13330 |
4. Диаграмма зависимости
Диаграмма зависимости показывает связь подачи и напора насоса с сопротивлением системы. Рабочая точка появляется там, где характеристика агрегата пересекается с кривой контура; изменение клапана, фильтра или расхода смещает это пересечение. По графику также проверяют доступные скорости, область устойчивой работы и запас до предельных режимов.
Читать диаграмму нужно для выбранной среды и режима, сохраняя единицы осей и условия построения. Максимальный напор при закрытой линии не описывает фактическую работу. Если точка находится далеко от расчётной, сначала проверяют исходное сопротивление и направление потока, затем рассматривают другую модель или настройку скорости.
5. Типичные ошибки подбора
Температуру воды сопоставляют с паспортом насоса и материалом уплотнений: превышение допустимого режима ускоряет их разрушение. Место монтажа защищают от замерзания, если исполнение не рассчитано на такой риск. Перед пуском проверяют заполнение, направление движения и отсутствие воздуха, а после пуска наблюдают за шумом и вибрацией.
Вибрация может указывать на износ подшипников, разбалансировку, кавитацию, перекос или работу вне рабочей точки. Не ограничиваются заменой настройки скорости: сначала сопоставляют расход, напор, давление на входе и состояние фильтра. После изменения обвязки график насоса и рабочую точку проверяют заново.
Частые вопросы
Как найти рабочую точку насоса для контура ИТП?
Определяют назначение ветви, расчётный расход и суммарное сопротивление труб, арматуры, фильтров и теплообменника. Требуемый напор получают для этого расхода, затем сопоставляют пару расход–напор с кривой выбранного насоса и скорости. После этого проверяют температуру, давление, материал, питание, резерв и запас по NPSH. Максимальный напор при закрытой линии не является рабочей точкой и не заменяет гидравлический расчёт.
Почему насос с большим напором может ухудшить работу системы?
Избыточный напор смещает рабочую точку, увеличивает расход через отдельные ветви, шум и потребление, а регулирующие клапаны могут работать вне расчётного диапазона. Проверяют фактическое сопротивление контура и положение рабочей точки на графике. Если выбранный агрегат заметно мощнее потребности, сначала пересматривают расчёт и балансировку. Нельзя компенсировать ошибку выбора постоянным прикрытием арматуры без проверки режима насоса.
Какие данные собрать до расчёта насоса?
Нужны функция насоса, границы контура, тепловая нагрузка, перепад температур, расчётный расход, сопротивление и требуемый напор. В таблице приведены 100 кВт, 20 °C, 12 м, 15 м, 2 бар и 90 °C; каждое значение относится к исходному контуру. Дополнительно фиксируют среду, материалы, давление на входе, температуру, автоматику, резерв и ограничения паспорта конкретной модели.
Как отличить кавитацию от обычной вибрации насоса?

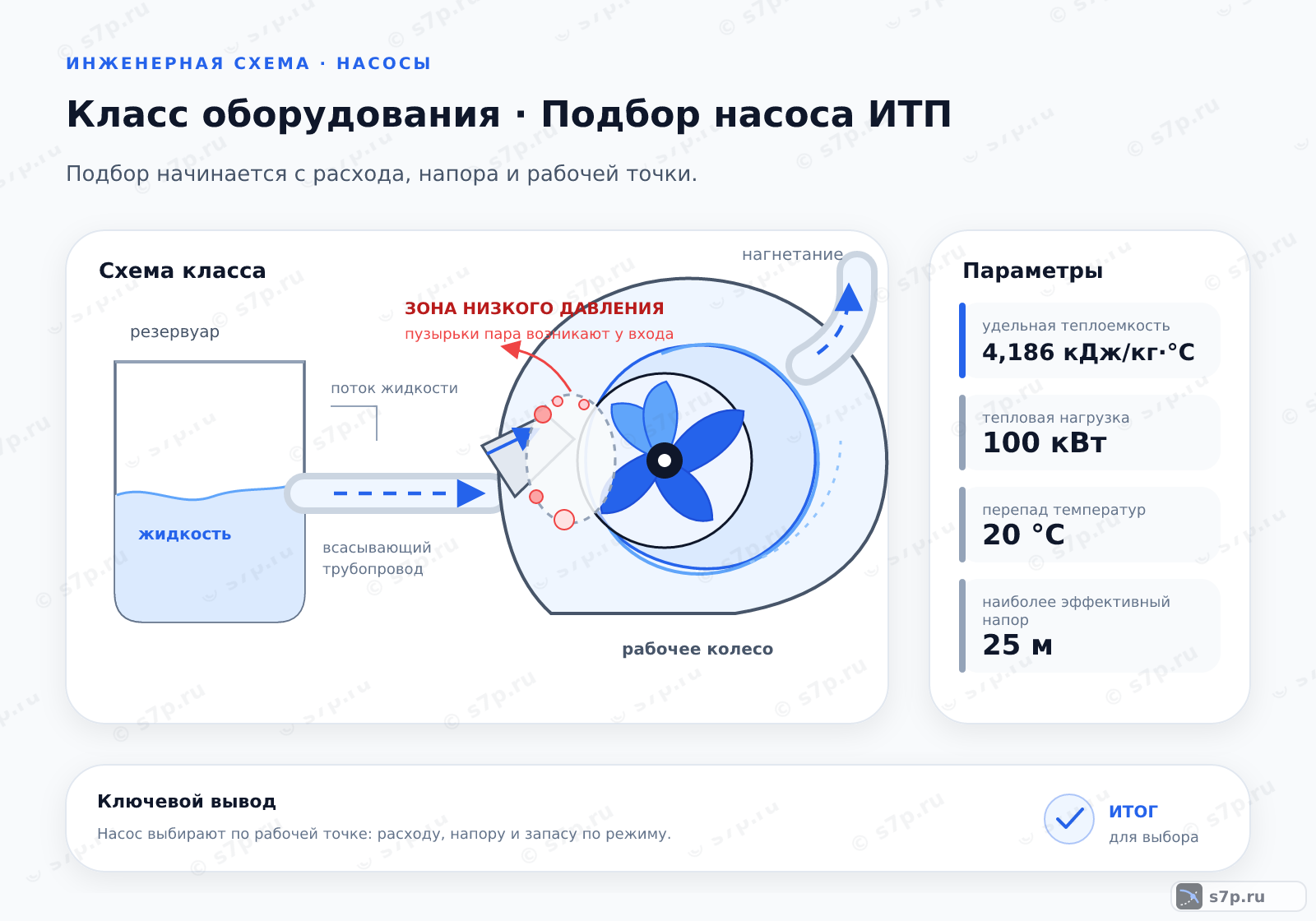

Проверяют шум, пульсации, давление на входе, заполнение, воздух, температуру и запас по NPSH. Кавитация связана с недостаточным давлением у входа и может сопровождаться нестабильным расходом, тогда как вибрацию также вызывают перекос, износ подшипников, разбалансировка или неправильное крепление. Сначала исключают воздух и закрытую арматуру, затем сопоставляют режим с графиком и паспортом.
Чем циркуляционный насос отличается от подпиточного при подборе?
Циркуляционный насос перемещает теплоноситель внутри рабочего контура и выбирается по его расходу и сопротивлению. Подпиточный насос восполняет среду и работает по отдельному алгоритму, связанному с давлением, арматурой, защитой и резервом. Их нельзя взаимозаменять по диаметру подключения или мощности. Для каждого фиксируют схему, среду, давление, температуру, условия пуска и паспортные ограничения.
Что пересчитать после замены фильтра или клапана?
Изменяется сопротивление участка, поэтому пересматривают суммарную характеристику системы и положение рабочей точки насоса. Проверяют расход, напор, перепад на новом элементе, положение клапана, шум, вибрацию и давление на входе. Если изменились материал или температура среды, повторяют проверку совместимости и паспорта. После пуска сравнивают фактические показания с расчётными, а не оставляют старую настройку автоматически.
