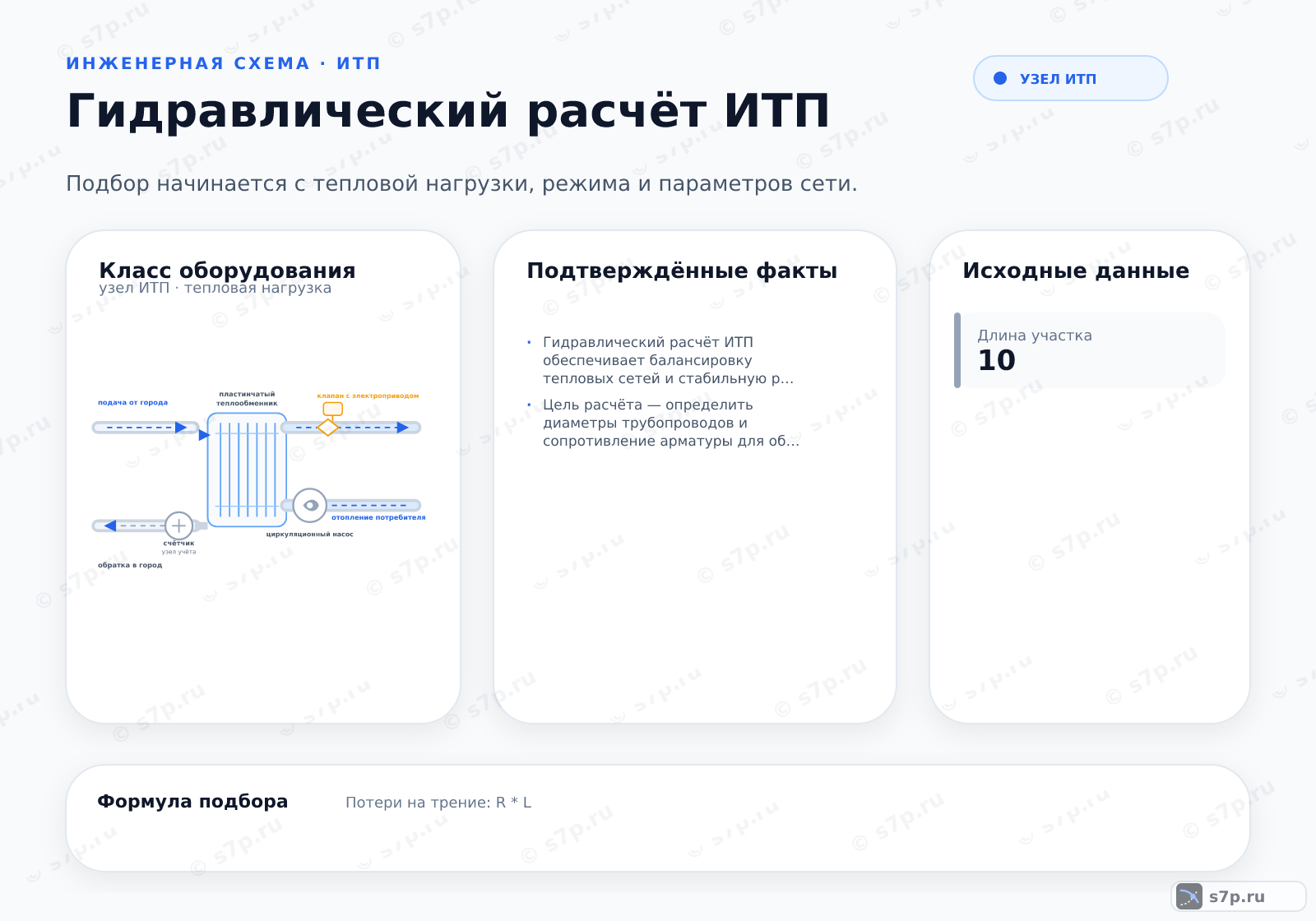

Гидравлический расчёт ИТП обеспечивает балансировку тепловых сетей и стабильную работу оборудования. Превышение скорости 1. 5 м/с вызывает шум и эрозию труб. Недостаточный напор насоса приводит к недостаточному прогреву.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как подобрать Гидравлический расчёт ИТП: суть
Гидравлический расчёт связывает расход, сопротивление трубопроводов, арматуры и оборудования с располагаемым напором. Его задача — показать, сможет ли теплоноситель пройти по каждому участку и получить ли потребитель нужный режим. Балансировка появляется в расчёте как распределение потерь, а не как отдельная операция после случайного выбора диаметра.

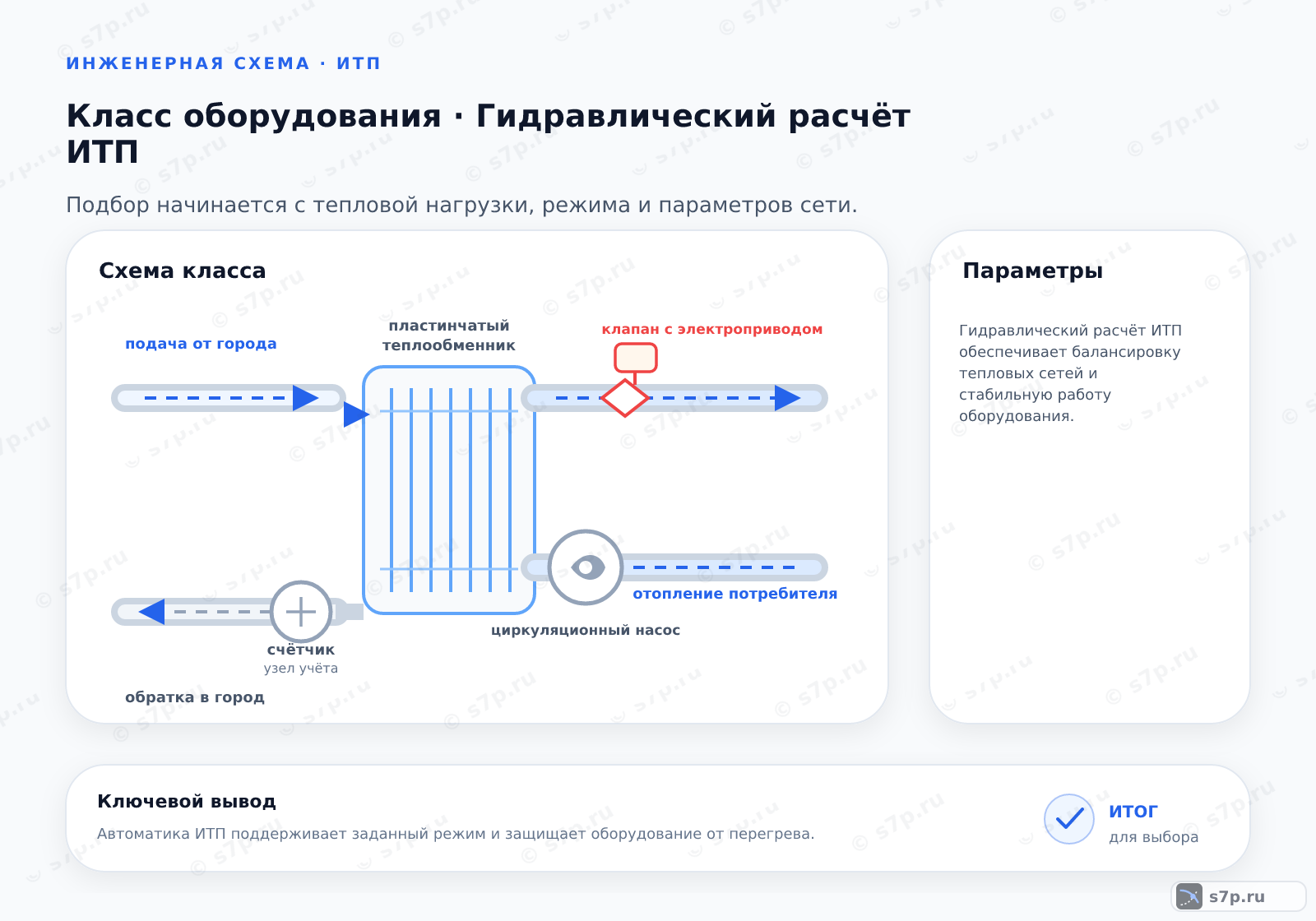

Исходную схему разбивают на участки, отмечают местные сопротивления и задают рабочие свойства воды. Затем сравнивают требуемый напор с возможностями насоса или сети. Если на одном пути сопротивление занижено, соседние ветви могут получить другой расход. Поэтому результат читают по всей схеме, включая дальние и короткие контуры.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «itp».
Смежная тема кластера «podbor».
Смежная тема кластера «itp».
Смежная тема кластера «raschet».
Смежная тема кластера «itp».
Смежная тема кластера «itp».
Смежная тема кластера «itp».
2. Калькулятор подбора
Калькулятор использует расход воды, рабочее давление сети, температуру, длину и диаметр трубы, а также допустимый перепад. Эти поля описывают не один прибор, а расчётный участок. Изменение диаметра влияет на сопротивление, изменение расхода — на скорость и потери, а температура нужна для корректного описания свойств теплоносителя.
Результат проверяют по рабочей точке насоса и по схеме подключения. Нельзя принимать рассчитанный напор без учёта фильтров, клапанов, теплообменника и других местных сопротивлений. Если калькулятор показывает приемлемый участок, это ещё не подтверждает баланс всей сети: соседние ветви и фактическая арматура требуют отдельной сверки.
3. Исходные данные для расчёта
Таблица задаёт расход воды, рабочее давление, температуру, длину и диаметр трубы и допустимый перепад. Расход нужен для определения скорости и потерь, длина — для линейного сопротивления, диаметр — для пропускной способности, а допустимый перепад ограничивает рабочий режим участка. Давление и температура связывают расчёт с реальной сетью.
Перед вводом данных уточняют, относится ли длина к прямому участку или к полной трассе, включены ли местные сопротивления и в каких единицах указаны значения. Паспорт насоса и арматуры используют для проверки, а не для подмены исходной схемы. Неполные данные лучше явно отметить и запросить, чем заполнять их догадкой.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход воды | 1.5 м³/ч | м³/ч | инженерная практика |
| Рабочее давление сети | 4 бар | бар | инженерная практика |
| Температура воды | 90 °C | °C | инженерная практика |
| Длина трубы | 10 м | м | инженерная практика |
| Диаметр трубы | 50 мм | мм | инженерная практика |
| Допустимый перепад | 100 кПа | кПа | инженерная практика |
4. Диаграмма зависимости
Диаграмма связывает расход с потерями напора и показывает, как меняется рабочая точка при сопротивлении сети. При росте расхода потери увеличиваются, поэтому пересечение характеристики насоса и характеристики трубопровода должно находиться в допустимой области. График помогает увидеть причину недогрева раньше, чем настройка клапана будет изменена вслепую.
При чтении графика отмечают не только расчётную точку, но и влияние фильтров, поворотов, клапанов и теплообменника. Если фактический расход ниже ожидаемого, проверяют напор, засорение и балансировку. Если он выше, ищут заниженное сопротивление или ошибку в диаметре. Вывод подтверждают измерением на действующей схеме.
5. Типичные ошибки подбора
Игнорирование местных сопротивлений искажает расчёт напора: фильтр, клапан, теплообменник и поворот добавляют потери к сопротивлению прямой трубы. Завышенный диаметр может уменьшить скорость, но одновременно увеличивает объём воды и стоимость трассы. Решение принимают по рабочему режиму, а не по одному удобному размеру.
Отсутствие балансировки приводит к тому, что близкие ветви получают избыток расхода, а удалённые — недостаток. Недостаточный напор насоса проявляется слабым прогревом, но та же картина бывает при закрытой арматуре или загрязнённом фильтре. Перед заменой насоса сверяют расчёт, фактические положения клапанов и измерения на ветвях.
Частые вопросы
Какие данные нужны, чтобы рассчитать гидравлику ИТП?
В исходной таблице указаны расход воды, рабочее давление сети, температура, длина и диаметр трубы, а также допустимый перепад. К ним добавляют схему участков, местные сопротивления, характеристики арматуры и рабочую точку насоса. Перед расчётом проверяют единицы, источник каждого значения и соответствие фактической трассе. Недостающие данные запрашивают, а не заменяют предположением.
Почему расчётный расход есть, а дальняя ветвь остаётся холодной?
Причиной может быть недостаточный напор, разбалансированное распределение, закрытая арматура, загрязнённый фильтр или неверно учтённые местные сопротивления. Сравнивают давление и расход на близкой и дальней ветвях, проверяют положения клапанов и фактическую рабочую точку насоса. Если расчёт не учитывал оборудование на трассе, его пересматривают с полной схемой сопротивлений.
Чем расчётный диаметр отличается от присоединительного размера?
Присоединительный размер описывает возможность соединить детали, а расчётный диаметр связан с расходом, скоростью и потерями напора. Одинаковый диаметр трубы и клапана не гарантирует правильную рабочую точку. При выборе проверяют пропускную способность, местное сопротивление, стоимость и объём воды. Размер принимают по полной схеме, а не по одному соединению.
Как проверить местные сопротивления в модели?
Составляют перечень фильтров, клапанов, поворотов, тройников, теплообменников и других элементов на каждом участке. Для каждого берут сопротивление из паспорта или принятой расчётной схемы, затем проверяют, не учтён ли элемент повторно. Итоговый напор сопоставляют с рабочей характеристикой насоса и измерениями. Пропуск одного узла особенно заметен на коротком участке.
Когда увеличение диаметра трубы ухудшает решение?
Увеличение диаметра может снизить скорость и линейные потери, но увеличивает стоимость трассы, объём воды и требования к размещению. Если проблема вызвана закрытым клапаном, фильтром или отсутствием балансировки, замена трубы её не устранит. Сначала находят фактическое сопротивление и проверяют расход, затем сравнивают варианты по расчёту и обслуживанию.
Как понять, что недостаточный напор вызван насосом?
Сначала проверяют заполнение контура, воздух, фильтры, положение арматуры и измерительные приборы. Затем сопоставляют фактический расход и перепад с характеристикой насоса при текущей схеме. Если сопротивление соответствует расчёту, а рабочая точка не достигается, оценивают насос и его режим. Устанавливать более мощный агрегат без этой проверки рискованно для балансировки.
