Автоматика ИТП обеспечивает поддержание заданных параметров теплоносителя в зависимости от внешних условий, обеспечивая комфорт и экономию ресурсов. Погодная автоматика может снизить расход тепловой энергии в зависимости от системы и режима.
данные обновлены 2026-10-21 ·
1. Как автоматика ИТП управляет клапаном и насосом
Автоматика ИТП получает сведения о температуре наружного воздуха и о состоянии теплоносителя в подающем и обратном трубопроводах. Контроллер сопоставляет измерения с заданным режимом и передаёт команду сервоприводу клапана, насосу или другому исполнительному механизму. Поэтому датчик, кабель, вход контроллера и привод рассматривают как общую измерительную цепь.
Наружный датчик размещают на фасаде так, чтобы его показания не искажались локальным нагревом. Внутренние датчики ставят в предусмотренных проектом точках, а направление потока и состояние гильз проверяют до подключения. Если измерение неверно, исправный привод будет выполнять неправильную команду, поэтому поиск неисправности начинают с сопоставления показаний и фактического положения арматуры.
Текущая страница в тематической подборке.
Смежная тема кластера «raschet».
Смежная тема кластера «itp».
Смежная тема кластера «podbor».
Смежная тема кластера «itp».
Смежная тема кластера «raschet».
Смежная тема кластера «itp».
Смежная тема кластера «itp».
Смежная тема кластера «itp».
2. Устройство и принцип работы
Монтаж цепи регулирования включает установку наружного датчика, датчиков в подающей и обратной линиях, подключение исполнительных механизмов и ввод параметров контроллера. После электрической проверки выполняют пусконаладку: наблюдают за изменением показаний, реакцией привода и устойчивостью температуры при изменении внешнего условия.
Сезонный график не задают отдельно от гидравлической схемы. Уставки связывают с реальной температурой контура, пропускной способностью клапана и возможностями теплообменника. При ручной проверке фиксируют исходное положение арматуры, затем подают небольшую команду и убеждаются, что движение механизма совпадает с ожидаемым направлением.
- Шаг 1Установка датчиков температуры наружного воздуха на фасаде здания.
- Шаг 2Монтаж датчиков температуры в подающем и обратном трубопроводах.
- Шаг 3Подключение исполнительных механизмов к сервоприводам клапанов.
- Шаг 4Настройка контроллера и ввод параметров регулирования.
- Шаг 5Пусконаладочные работы и проверка работы системы.
- Шаг 6Настройка графиков регулирования в зависимости от сезона.
3. Ключевые параметры
Для настройки сопоставляют температуру подачи, перепад температур и давление в системе с паспортом оборудования и проектным режимом. Отдельно проверяют КПД теплообменника как характеристику аппарата, а не как универсальный показатель всего ИТП. Рабочая точка должна оставаться в допустимой области для датчиков, клапанов, насоса и теплообменной части.
Показание давления оценивают вместе с состоянием арматуры и фильтров: одинаковая команда контроллера может давать разный результат при изменившемся сопротивлении контура. При расхождении температуры подачи и обратки проверяют места установки датчиков, теплоизоляцию и фактическое открытие клапана. Табличное значение не заменяет сверку с паспортом конкретного узла.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура подачи | 95 °C | °C | СП 60.13330.2016; инженерная практика |
| Перепад температур | 20 °C | °C | СП 60.13330.2016; инженерная практика |
| Давление в системе | 1.6 МПа | МПа | СП 60.13330.2016; инженерная практика |
| КПД теплообменника | 0.95 доля ед. | доля ед. | инженерная практика; паспорт оборудования |

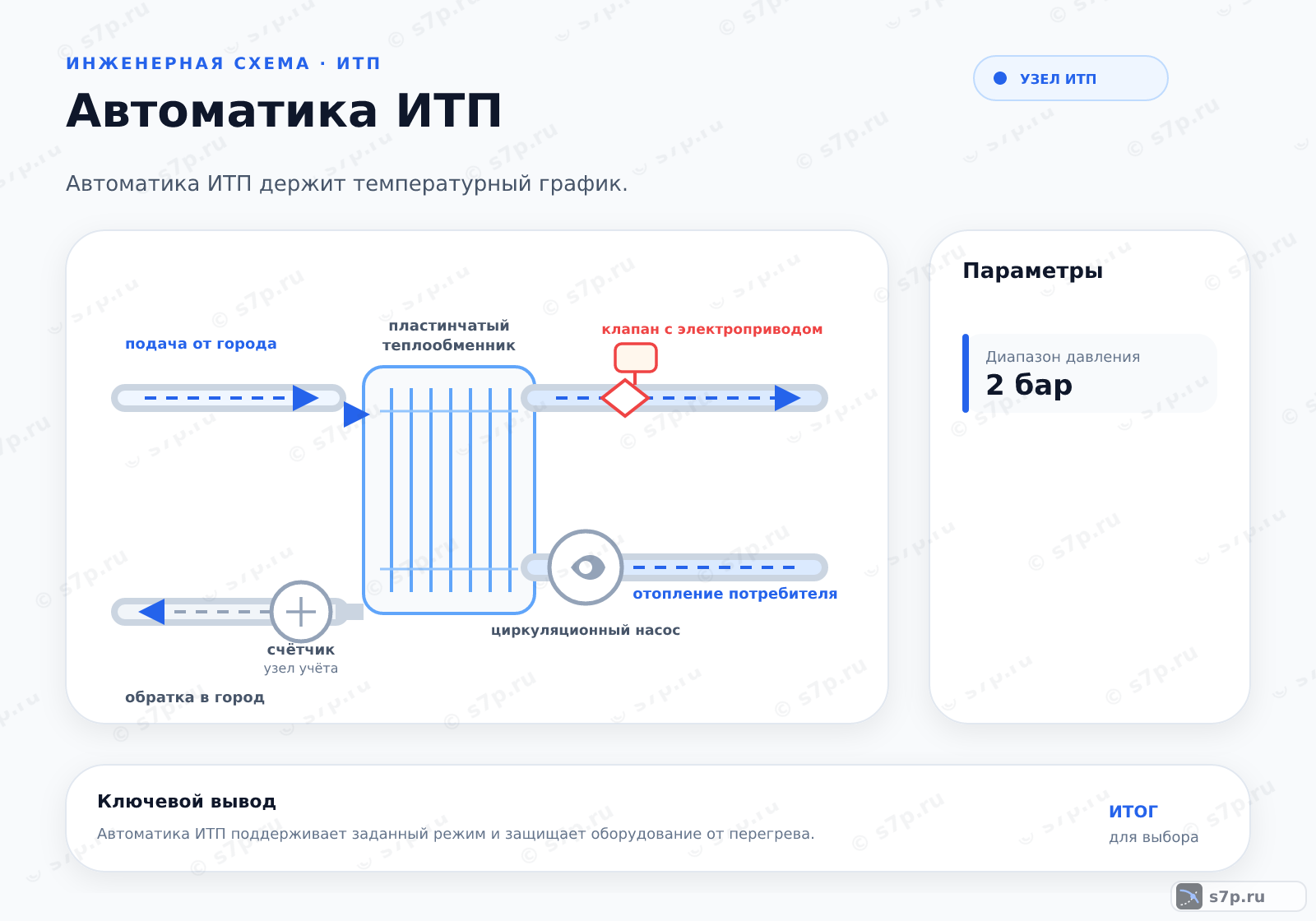

4. Схема обратной связи автоматики ИТП
В рабочей схеме наружный датчик передаёт контроллеру информацию об условии регулирования, а внутренние датчики показывают результат в контуре теплоносителя. Контроллер изменяет положение клапана или режим насосно-смесительной группы, после чего новые измерения возвращаются в цепь обратной связи. Такая последовательность позволяет отделить команду от её фактического результата.
При проверке схемы смотрят не только на наличие сигналов, но и на соответствие точек измерения их назначению. Нельзя взаимозаменять подающий и обратный трубопроводы, как и входы разных датчиков. Если температура меняется с запаздыванием, проверяют расположение чувствительного элемента, задержку привода, загрязнение фильтра и свободный ход клапана.
5. Виды и разновидности

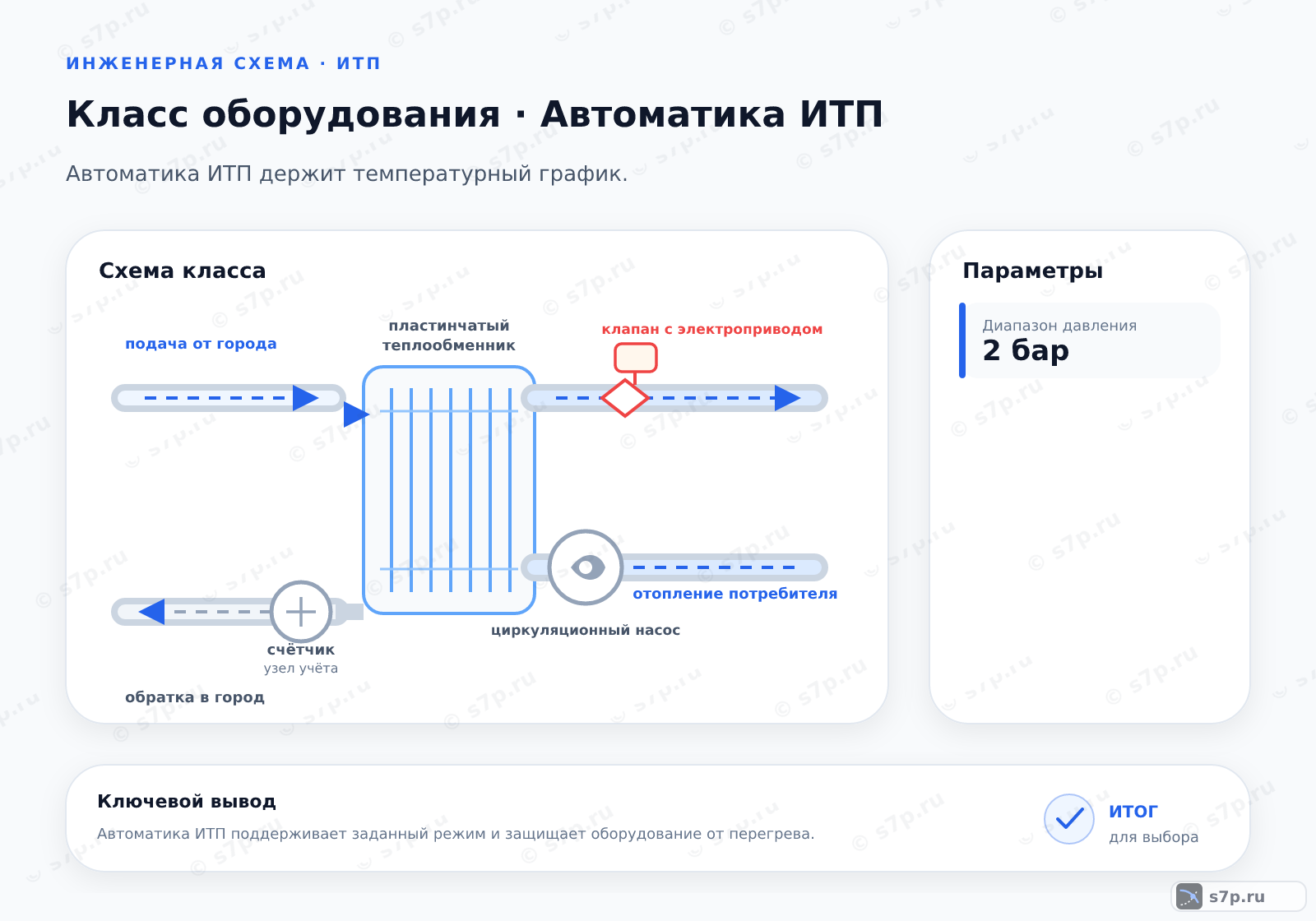

ИТП с пластинчатым теплообменником и погодным регулированием связывает измерение наружного воздуха с изменением режима теплопередачи. Эжекторная схема с трёхходовым клапаном использует подмес и требует проверки направления потоков. Насосно-смесительная группа с частотным регулированием меняет циркуляцию по сигналу управления и чувствительна к настройке датчиков.
Сравнивая варианты, проверяют не название схемы, а состав узла и доступ к обслуживаемым элементам. Для каждого исполнения нужны места установки датчиков, возможность проверить фильтр, ручное управление при наладке и понятная реакция на отказ сигнала. Если эти условия не выполнены, расширение автоматики не устраняет ошибку гидравлической обвязки.
| Значение | Источник |
|---|---|
| ИТП с пластинчатым теплообменником и погодным регулированием. | инженерная практика; СП 60.13330.2016 |
| ИТП с эжектором и трехходовым клапаном для подмеса. | инженерная практика; СП 41-103-97 |
| ИТП с насосно-смесительной группой и частотным регулированием. | инженерная практика; СП 60.13330.2016 |
6. На что влияет и зачем нужно
Автоматическое регулирование меняет подачу тепла вслед за измеренным состоянием системы, поэтому оператору не приходится постоянно переставлять клапан вручную. Польза проявляется только при согласованной работе датчиков, контроллера и исполнительного механизма: плавная команда должна приводить к наблюдаемому изменению температуры и расхода.
При оценке режима сравнивают заданную и фактическую температуру, положение клапана и давление в контуре. Если команда меняется, а температура остаётся прежней, проверяют привод, фильтр, заполнение и циркуляцию. Автоматика не заменяет осмотр оборудования и не исправляет утечку, заклинившую арматуру или ошибочно установленный датчик.
7. Частые ошибки и на что смотреть
Колебания температуры ищут по цепочке от измерения к исполнительному действию. Проверяют чистоту и расположение датчиков, полярность и целостность кабеля, выбранный вход контроллера, свободный ход клапана и фактическое направление потока. Ошибка в любой точке делает настройку ПИД-регулятора вторичной: контроллер получает неверную картину процесса.
При отключении питания фиксируют состояние арматуры и проверяют предусмотренный проектом режим возврата. Не следует оценивать исправность по одному экрану контроллера: показание сравнивают с локальным измерением и осмотром узла. Загрязнение фильтра, отсутствие циркуляции и закрытый участок устраняют до изменения коэффициентов регулирования.
Частые вопросы
Как понять, что наружный датчик автоматики ИТП установлен неудачно?
Сравнивают показание датчика с фактическими условиями на фасаде и с реакцией системы на изменение наружной температуры. Если датчик нагревается солнцем, находится рядом с источником тепла или его кабель повреждён, контроллер получает искажённый сигнал. Проверяют также выбранный вход, полярность и целостность соединения. Если команда клапану меняется без соответствующего изменения внешнего условия, место установки и измерительную цепь проверяют до настройки контроллера.
Почему клапан не реагирует на команду контроллера?
Причина может быть электрической, механической или гидравлической. Проверяют наличие сигнала на выходе, питание и направление движения сервопривода, свободный ход клапана, положение ручного управления и фактический проход теплоносителя. Затем осматривают фильтр, заполнение контура и точки измерения. Если привод движется, но температура не меняется, неисправность ищут в циркуляции или обвязке, а не увеличивают команду без проверки.
Чем погодное регулирование отличается от ручной перестановки клапана?
Погодное регулирование связывает команду с измерением наружного воздуха и состоянием внутреннего контура. Ручная перестановка меняет положение арматуры без автоматической обратной связи и требует постоянного контроля температуры и давления. Автоматическая схема полезна только при исправных датчиках, правильно выбранном графике и свободном ходе привода. Если датчик установлен неверно, автоматический режим будет устойчиво повторять ошибочную команду.
Как подобрать датчики для автоматики ИТП?
Сначала определяют измеряемую величину и точку установки, затем сверяют диапазоны температуры и давления, тип сигнала, питание и совместимость с входом контроллера. Для наружного датчика важны условия фасада, для датчиков теплоносителя — гильза, направление потока и доступ для проверки. Пределы прибора сопоставляют с паспортом узла и проектом. Тип датчика нельзя выбирать только по разъёму или внешнему виду.
Из-за чего температура в контуре автоматики начинает колебаться?
Колебания возникают при неверном измерении, слишком резкой реакции привода или изменившемся сопротивлении контура. Проверяют загрязнение датчика, задержку сервопривода, настройки ПИД-регулятора, воздух, фильтр и фактическое положение клапана. Показания сравнивают до и после регулирующего элемента. Если гидравлическая причина не устранена, изменение коэффициентов только маскирует проблему и не подтверждает устойчивость режима.
Что проверить после восстановления питания ИТП?
Проверяют состояние контроллера, сохранность уставок, связь с датчиками и предусмотренный режим возврата исполнительных механизмов. Затем осматривают положение клапана, работу насоса, давление и температуру в подающей и обратной линиях. Автоматический запуск не считают подтверждением исправности: нужно убедиться, что команда совпадает с направлением движения и фактическим результатом. При расхождении режим оставляют под контролем до устранения причины.
