Допустимое давление отопления определяется высотой здания, проектом и настройками защиты; универсального порога 1,6 бар нет. Контролируйте давление и работу защитной арматуры в контуре. Регулярно очищайте теплообменники для сохранения эффективности.

данные обновлены 2026-10-21 ·

Расчёт для вашего объекта

Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.

Расход G5,2м³/чG = Q / (1,163 · ΔT)
Напор H, ориентир1,9мH ≈ 0,15 · L / 10 · 1,3
Открыть расширенный калькулятор →

1. Как подобрать Расчёт тепловой нагрузки ИТП: суть

Тепловая нагрузка показывает, сколько энергии требуется контуру при заданных условиях здания и теплоносителя. Её используют для выбора теплообменника, насоса и регулирующей арматуры, но не рассматривают отдельно от температур подачи и обратки, расхода и гидравлического сопротивления. Ошибка в исходной нагрузке переходит в оборудование и меняет весь режим ИТП.

В таблице для расчёта приведены температура подачи 70 °C, обратки 50 °C, давление 1.5 бар, рабочая точка насоса 2.5 м³/ч, сопротивление 30 кПа и коэффициент теплопередачи 500 Вт/м²·°C. Эти значения связывают тепловую и гидравлическую части подбора. Перед использованием проверяют, к какому контуру относится каждый параметр и откуда он получен.

Расчёт тепловой нагрузки ИТП

Текущая страница в тематической подборке.

эта страница
Автоматика ИТП

Смежная тема кластера «ustroystvo».

открыть тему →
Гидравлический расчёт ИТП

Смежная тема кластера «raschet».

открыть тему →
ИТП, ЦТП и котельная

Смежная тема кластера «itp».

открыть тему →
Подбор насоса ИТП

Смежная тема кластера «podbor».

открыть тему →
Подбор теплообменника ИТП

Смежная тема кластера «itp».

открыть тему →
Схемы ГВС в ИТП

Смежная тема кластера «itp».

открыть тему →
Состав ИТП

Смежная тема кластера «itp».

открыть тему →
Теплообменник в ИТП

Смежная тема кластера «itp».

открыть тему →

2. Калькулятор подбора

Калькулятор оценивает базовую нагрузку по отопительной характеристике, объёму здания и разности внутренней и наружной температур. Затем коэффициент запаса используется для получения итогового значения. Результат помогает проверить ход расчёта и чувствительность нагрузки к входным параметрам, но не заменяет проектную проверку ограждений, режима здания и выбранного оборудования.

До ввода проверяют единицы и знаки температур. В форме предусмотрены поля для удельной характеристики, объёма, внутренней и наружной температуры и коэффициента запаса; при наличии пропуска нельзя подставлять произвольное значение. Полученную нагрузку сопоставляют с температурной схемой, рабочей точкой насоса, сопротивлением и коэффициентом теплопередачи из таблицы.

Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.

Раскладка расчёта
Базовая нагрузка, кВт 17,85
Итог с запасом, кВт 19,64

Расчёт предварительный и не заменяет проектную документацию.

Рассчитать
ИНФОГРАФИКА · СХЕМАWEBP · PNG

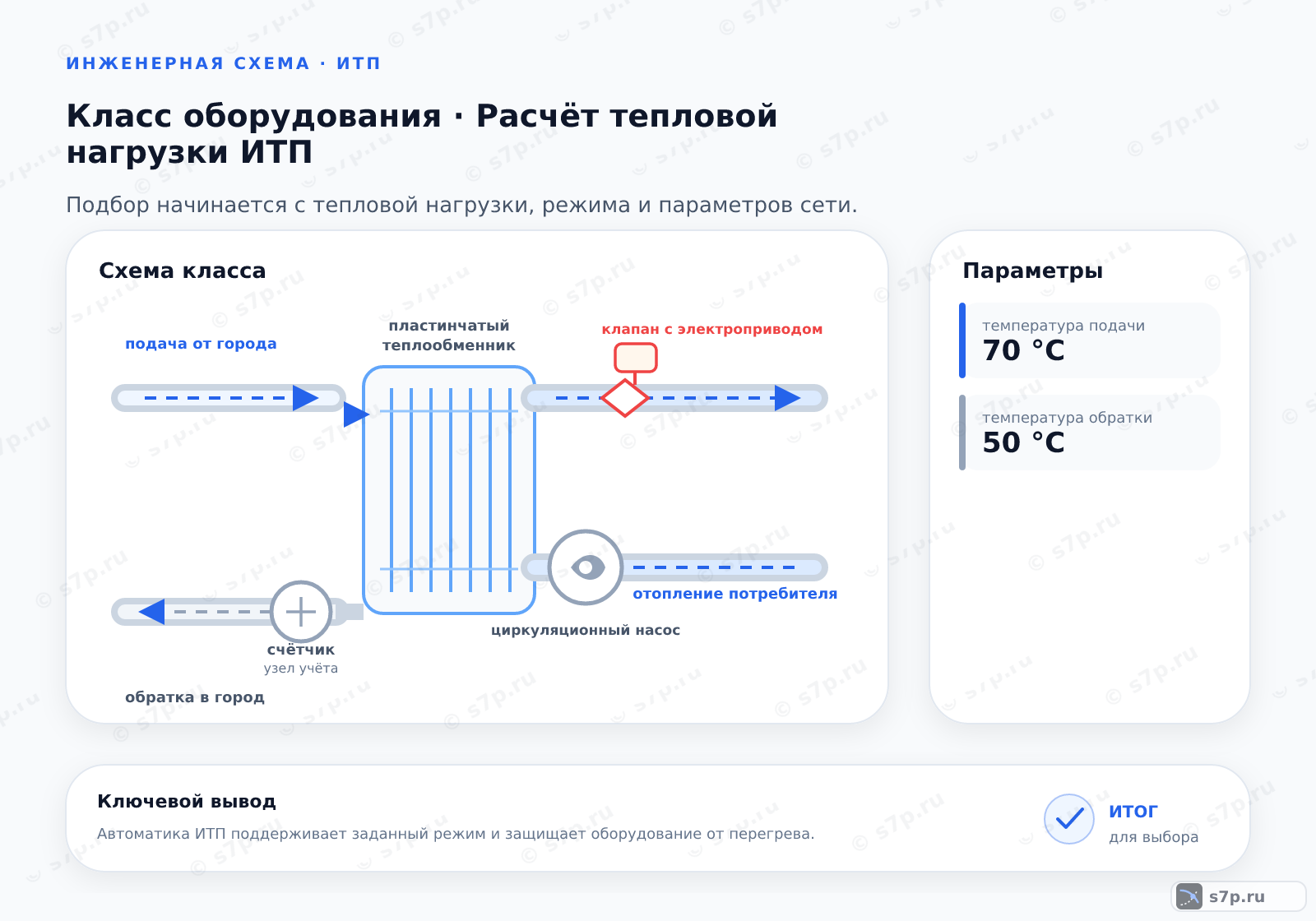

Схема класса «узел ИТП» для темы «Расчёт тепловой нагрузки ИТП»: ключевые параметры — температура подачи — 70 °C; температура обратки — 50 °C; температура подачи — 70 °C; температура обратки — 50 °C

3. Исходные данные для расчёта

Для исходной проверки используют температуру подачи и обратки, давление в системе, рабочую точку насоса, гидравлическое сопротивление и коэффициент теплопередачи. Таблица содержит 70 °C и 50 °C, 1.5 бар, 2.5 м³/ч, 30 кПа и 500 Вт/м²·°C. Значения читают вместе с назначением контура и источником, а не переносят между системами.

Температурный перепад влияет на требуемый расход и теплопередачу, давление — на выбор и защиту оборудования, сопротивление — на работу насоса. Коэффициент теплопередачи связывают с поверхностью аппарата и качеством его состояния. Если фактическая температура или расход отличаются от расчётных, сначала уточняют нагрузку и режим, затем повторяют подбор.

Исходные данные для расчёта
ПараметрЗначениеЕдиницаИсточник
Температура подачи70 °C°CСП 60.13330.2020; инженерная практика
Температура обратки50 °C°CСП 60.13330.2020; инженерная практика
Давление в системе1.5 барбарСП 60.13330.2020; паспорт оборудования
Рабочая точка насоса2.5 м³/чм³/чСП 60.13330.2020; расчетные данные
Гидравлическое сопротивление30 кПакПаСП 60.13330.2020; гидрорасчет
Коэффициент теплопередачи500 Вт/м²·°CВт/м²·°CСП 60.13330.2020; паспорт теплообменника

4. Диаграмма зависимости

Диаграмма показывает, как изменение исходной нагрузки или температурного перепада отражается на расчётном результате. При чтении проверяют подписи осей, единицы и принадлежность кривой конкретному контуру. Точку на графике сопоставляют с таблицей и формой калькулятора, чтобы не принять визуальное приближение за паспортный параметр теплообменника или насоса.

При сравнении вариантов учитывают одновременно теплопередачу и гидравлику. Для рабочей схемы давление 1.5 бар, расход 2.5 м³/ч и сопротивление 30 кПа должны быть согласованы с температурной парой 70 °C и 50 °C. Если изменён один вход, проверяют насос, площадь теплообмена, регулирование и защиту, а не только положение точки на диаграмме.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

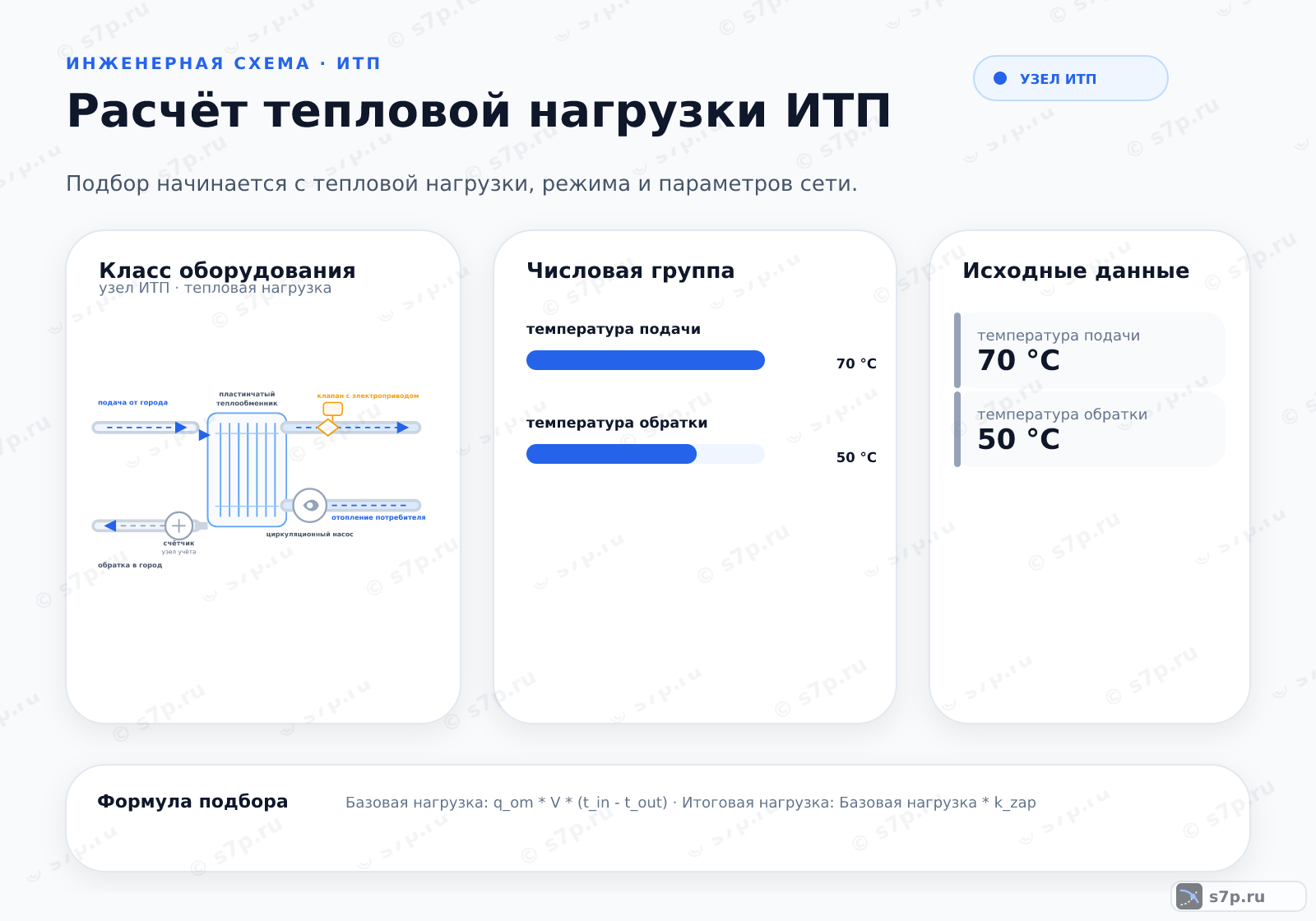

Hero-инфографика темы «Расчёт тепловой нагрузки ИТП»: узел ИТП; ключевые данные: температура подачи — 70 °C; температура обратки — 50 °C; температура подачи — 70 °C; температура обратки — 50 °C

5. Типичные ошибки подбора

При расчёте учитывают риск замерзания воды в неотапливаемых помещениях и проверяют, что выбранный режим не оставляет контур без циркуляции. Ошибкой также будет подмена тепловой нагрузки давлением или подбор насоса по одной температуре. Сначала уточняют объём, температуры, расход и состояние теплообменника, затем сопоставляют результат с рабочей точкой.

Нельзя переносить коэффициент теплопередачи между аппаратами без проверки паспорта и загрязнения. Для исходной схемы в таблице указано 500 Вт/м²·°C, а гидравлическое сопротивление — 30 кПа; это связанные, но разные проверки. Если показатели расходятся с фактическим режимом, ищут ошибку исходных данных, измерения или обвязки.

6. Запас и коэффициенты

Запас по тепловой нагрузке и гидравлике определяют по проекту и режиму системы, а не переносят как универсальное число. В калькуляторе предусмотрен коэффициент запаса 1.1, но его применение относится к формуле этой формы и не заменяет анализ ограждений, температур, оборудования и условий работы.

После расчёта проверяют, что запас не создаёт лишний расход, не выводит насос из рабочей точки и не скрывает ошибку в нагрузке. Сопоставляют итог с сопротивлением 30 кПа, рабочей точкой 2.5 м³/ч, температурами 70 °C и 50 °C и паспортом теплообменника. Если меняется схема, коэффициент и исходные данные пересматривают вместе.

Частые вопросы

Какие параметры нужно связать при выборе теплообменника?

Сопоставляют тепловую нагрузку, температуры подачи и обратки, требуемый расход, давление, гидравлическое сопротивление и коэффициент теплопередачи. В таблице приведены 70 °C и 50 °C, 2.5 м³/ч, 1.5 бар, 30 кПа и 500 Вт/м²·°C. Каждый параметр проверяют по своему контуру и паспорту, потому что одинаковая единица не означает одинаковое назначение.

Почему результат калькулятора меняется при смене наружной температуры?

Калькулятор использует разность внутренней и наружной температур как часть расчёта базовой отопительной нагрузки. При изменении наружного условия меняется требуемая тепловая мощность, а вместе с ней могут измениться расход, рабочая точка и требования к теплообменнику. Проверяют также объём здания, удельную характеристику и коэффициент запаса, чтобы не принять изменение входа за ошибку формулы.

Как отличить ошибку тепловой нагрузки от гидравлической проблемы?

Сначала сравнивают расчётную и фактическую температуру, расход и давление. Ошибка нагрузки проявляется в несоответствии требуемой теплопередачи исходным условиям, а гидравлическая проблема — в недостаточном расходе, повышенном сопротивлении или работе насоса вне точки. Для исходной схемы проверяют 2.5 м³/ч, 30 кПа и пару температур 70 °C и 50 °C.

Как учесть риск замерзания в расчётной схеме?

Проверяют, может ли вода оставаться в неотапливаемом участке без циркуляции, и связывают это с температурным режимом, защитой и возможностью отключения контура. Нельзя компенсировать риск простым увеличением тепловой нагрузки. Уточняют исходные температуры, состояние теплоизоляции, работу насосов и порядок запуска, затем проверяют, что выбранное оборудование выдерживает этот режим.

Можно ли автоматически применять коэффициент запаса к любому объекту?

Нет, коэффициент относится к выбранной формуле и исходным условиям. В калькуляторе предусмотрено значение 1.1, но его проверяют по проекту и режиму, сопоставляя с нагрузкой, температурным перепадом, насосом и теплообменником. Универсальный запас может скрыть неверный объём или температуру и вывести оборудование из подходящей рабочей точки.

Что проверить после очистки теплообменника?

Сравнивают температуру подачи и обратки, расход, давление и сопротивление до и после обслуживания. Для исходной схемы ориентиры составляют 70 °C, 50 °C, 2.5 м³/ч и 30 кПа, но результат сверяют с паспортом и реальной нагрузкой. Если теплопередача не восстановилась, проверяют загрязнение каналов, расход, датчики и соответствие коэффициента теплопередачи аппарату.
