ИТП обеспечивает безопасный теплообмен и гидравлическую изоляцию между городской сетью и внутренними системами здания. Снижение расходов на отопление за счет точного регулирования температуры.
данные обновлены 2026-10-21 ·
1. Что такое ИТП
Индивидуальный тепловой пункт принимает тепло от внешней сети, передаёт его через теплообменное оборудование и распределяет подготовленный теплоноситель по внутренним системам здания. В составе узла работают теплообменники, насосы, фильтры, запорная и регулирующая арматура, датчики, контроллер и приборы учёта. Гидравлические контуры связаны через оборудование, но не смешиваются без предусмотренной схемы.
Границы ИТП определяют по месту подключения внешней сети и внутренним системам отопления, вентиляции или горячего водоснабжения. При осмотре важно различать сторону сети и сторону потребителя, чтобы не перепутать давление, температуру и направление потока. Назначение пункта оценивают по схеме и установленным аппаратам, а не по названию помещения.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «raschet».
Смежная тема кластера «itp».
Смежная тема кластера «podbor».
Смежная тема кластера «itp».
Смежная тема кластера «raschet».
Смежная тема кластера «itp».
Смежная тема кластера «itp».
2. Устройство и принцип работы
Проектирование связывает тепловую нагрузку здания с параметрами внешней сети. После монтажа теплообменники, насосы и арматура соединяются трубопроводами, затем систему промывают, проверяют герметичность и подключают автоматику. Пусконаладка подтверждает, что датчики видят нужные точки, насосы создают циркуляцию, а клапаны выполняют команды.
В рабочем режиме тепло передаётся через теплообменную поверхность, насос поддерживает движение во внутреннем контуре, а контроллер корректирует подачу по измерениям. Фильтры защищают оборудование от загрязнений, но сами создают сопротивление и требуют осмотра. При изменении режима проверяют одновременно температуру, давление, расход и положение регулирующих элементов.
- Шаг 1Проектирование схемы ИТП с учетом тепловых нагрузок и параметров внешней сети.
- Шаг 2Монтаж теплообменников, насосов и запорной арматуры в помещении ИТП.
- Шаг 3Подключение трубопроводов и электрических кабелей к оборудованию.
- Шаг 4Гидравлическая промывка системы и проверка герметичности соединений.
- Шаг 5Настройка датчиков и программирование контроллера автоматики.
- Шаг 6Пусконаладочные работы и ввод ИТП в эксплуатацию.
3. Ключевые параметры
В таблице собраны давление системы, температура обратной воды, производительность насоса, толщина изоляции и гидравлическое сопротивление. Эти величины относятся к описанной схеме и должны читаться вместе с источником строки. Производительность насоса сверяют с рабочей точкой, а давление и температуру — с допустимыми пределами оборудования.
Толщина изоляции влияет на потери тепла и состояние наружной поверхности, но не компенсирует неверный режим теплообменника. Гидравлическое сопротивление оценивают по всей обвязке: фильтру, теплообменнику, клапанам и трубопроводам. Перед эксплуатацией проверяют, что измерительные приборы установлены в точках, где их показания можно связать с расчётным контуром.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление в системе | 10 бар | бар | СП 124.13330.2012; инженерная практика |
| Температура обратной воды | 70 °C | °C | СП 60.13330.2020; инженерная практика |
| Производительность насоса | 50 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Толщина изоляции | 50 мм | мм | СП 41-103-2000; инженерная практика |
| Гидравлическое сопротивление | 0.5 бар | бар | инженерная практика; сверить по паспорту |

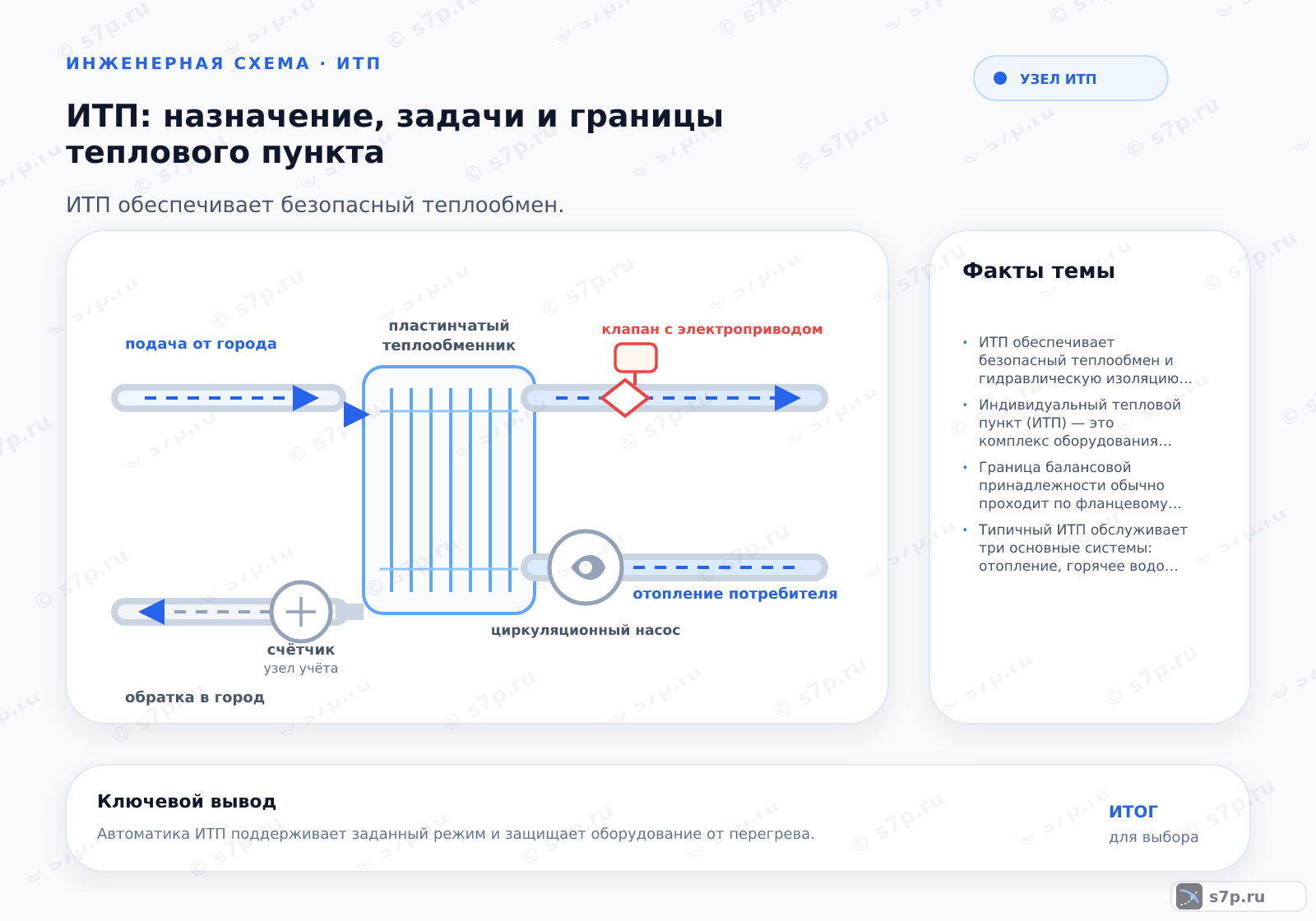

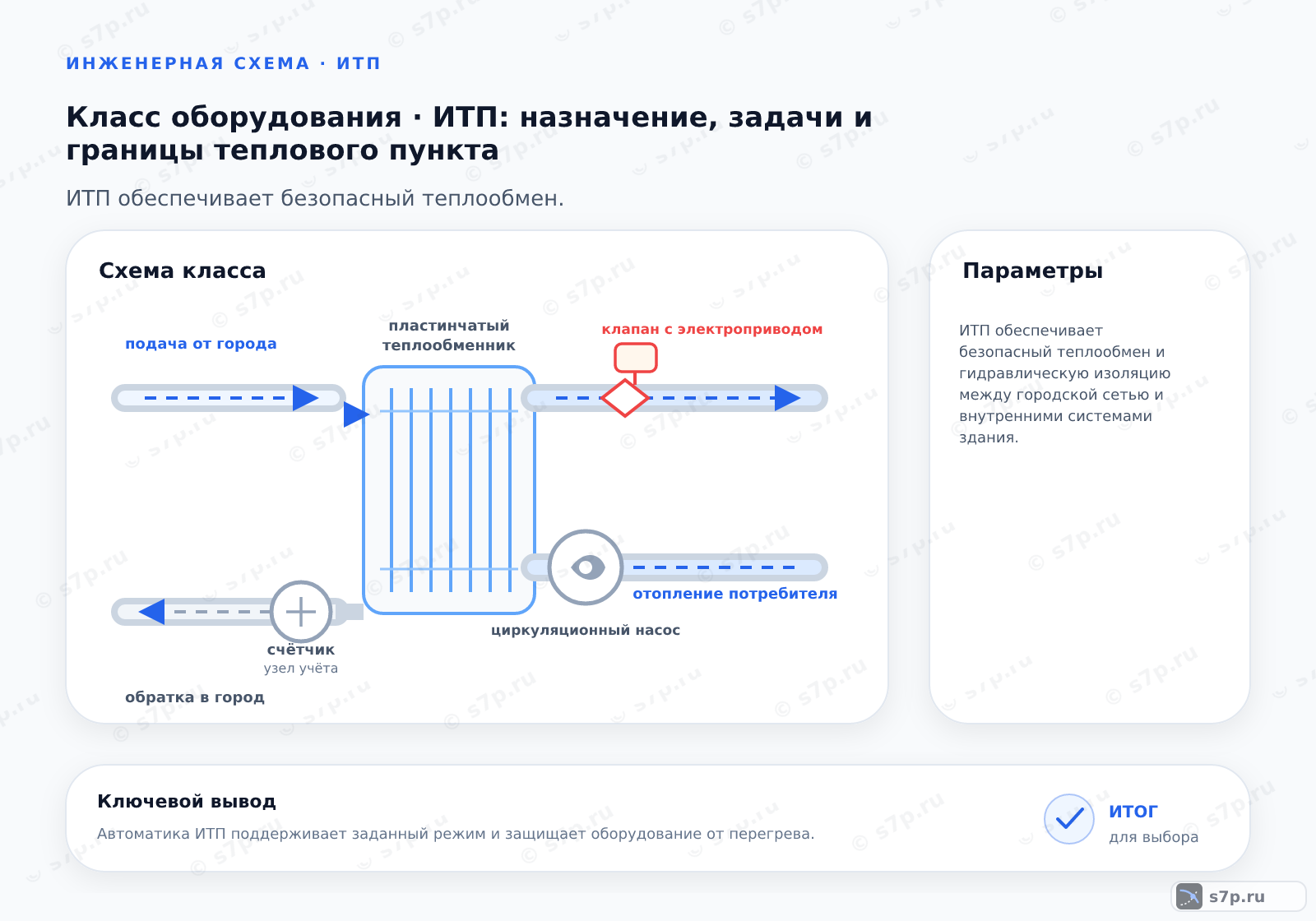

4. Схема работы
