Граница ответственности за теплоснабжение здания проходит по узлу учета (ИТП), где теплоснабжающая организация отвечает за сеть до прибора, а собственник — за внутреннюю систему после него. Граница балансовой принадлежности: до ИТП (сеть) и после ИТП (здание).
данные обновлены 2026-10-21 ·
1. Как проходит граница ответственности в ИТП
Границу ответственности связывают с местом учёта и разделением внешней сети от внутренней системы здания. До узла и прибора относят участок теплоснабжающей организации, после него — внутренние трубопроводы и оборудование собственника в пределах оформленной схемы. На практике границу проверяют по договору, акту разграничения, однолинейной схеме и фактическому расположению прибора.
Само наличие ИТП не объясняет ответственность за каждый кран или насос. Нужно проследить, к какой стороне относится участок, где установлены запорные устройства и кто получает показания учёта. Если схема и документы расходятся, эксплуатационные действия фиксируют до уточнения границы, чтобы аварийное отключение не затронуло соседний контур без основания.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».
Смежная тема кластера «podbor».
Смежная тема кластера «itp».
Смежная тема кластера «raschet».

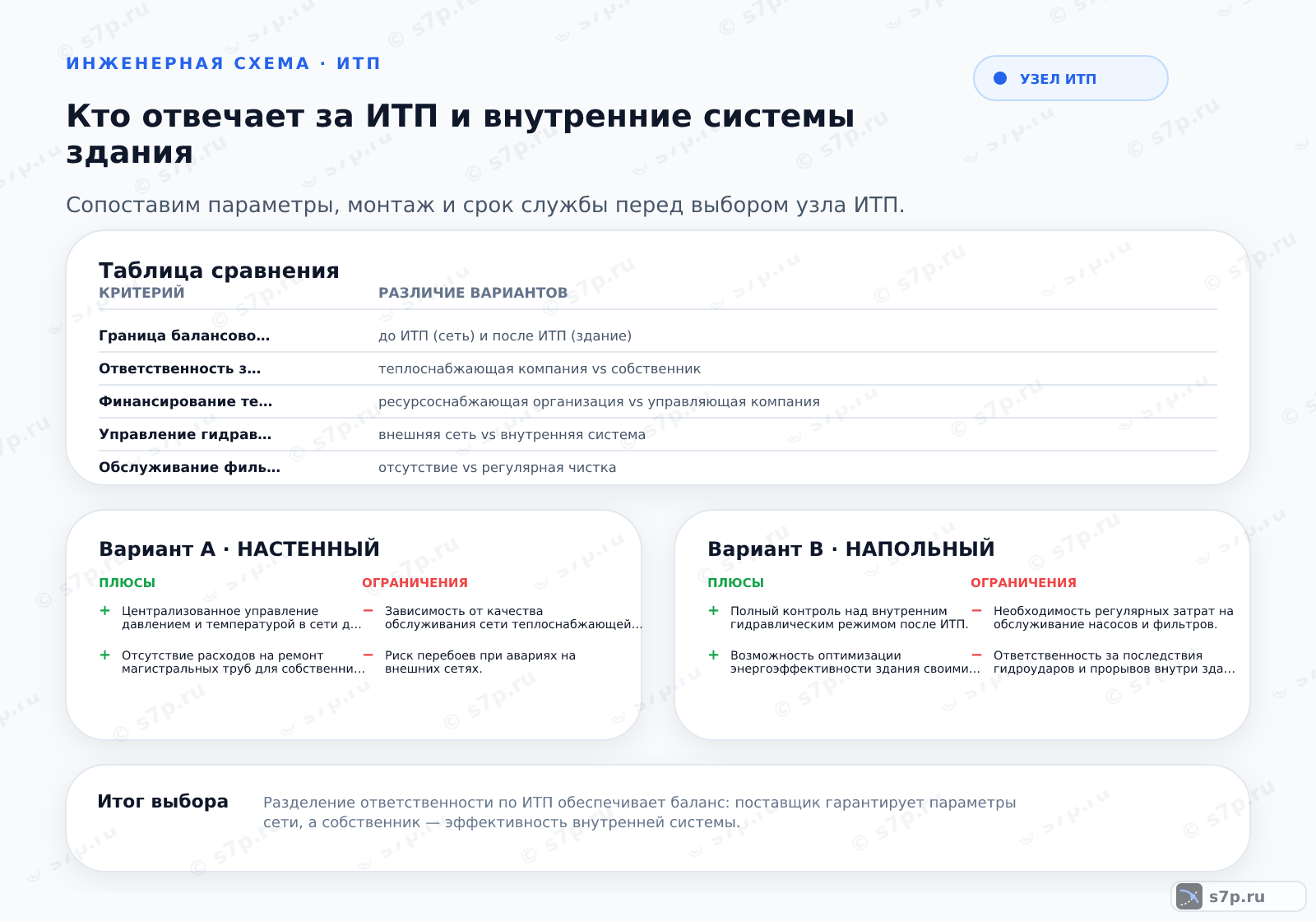

2. Таблица сравнения
Сравнение вариантов строят по границе балансовой принадлежности, обслуживаемому участку, прибору учёта и доступу к арматуре. Внешняя сеть отвечает за свой участок до установленной границы, а собственник контролирует состояние внутренней обвязки после неё. В таблице полезно отделять технический признак от организационного: давление или фильтр описывают режим, но не заменяют документ о разграничении.
При разборе спорной ситуации сопоставляют показания до и после узла, состояние соединений и запись последнего осмотра. Сторона, которая выполняет работы, должна иметь возможность безопасно отключить свой участок и видеть результат. Если прибор установлен на переходной зоне, его положение и принадлежность проверяют по оформленным материалам, а не только по внешнему виду помещения.
3. Определения вариантов

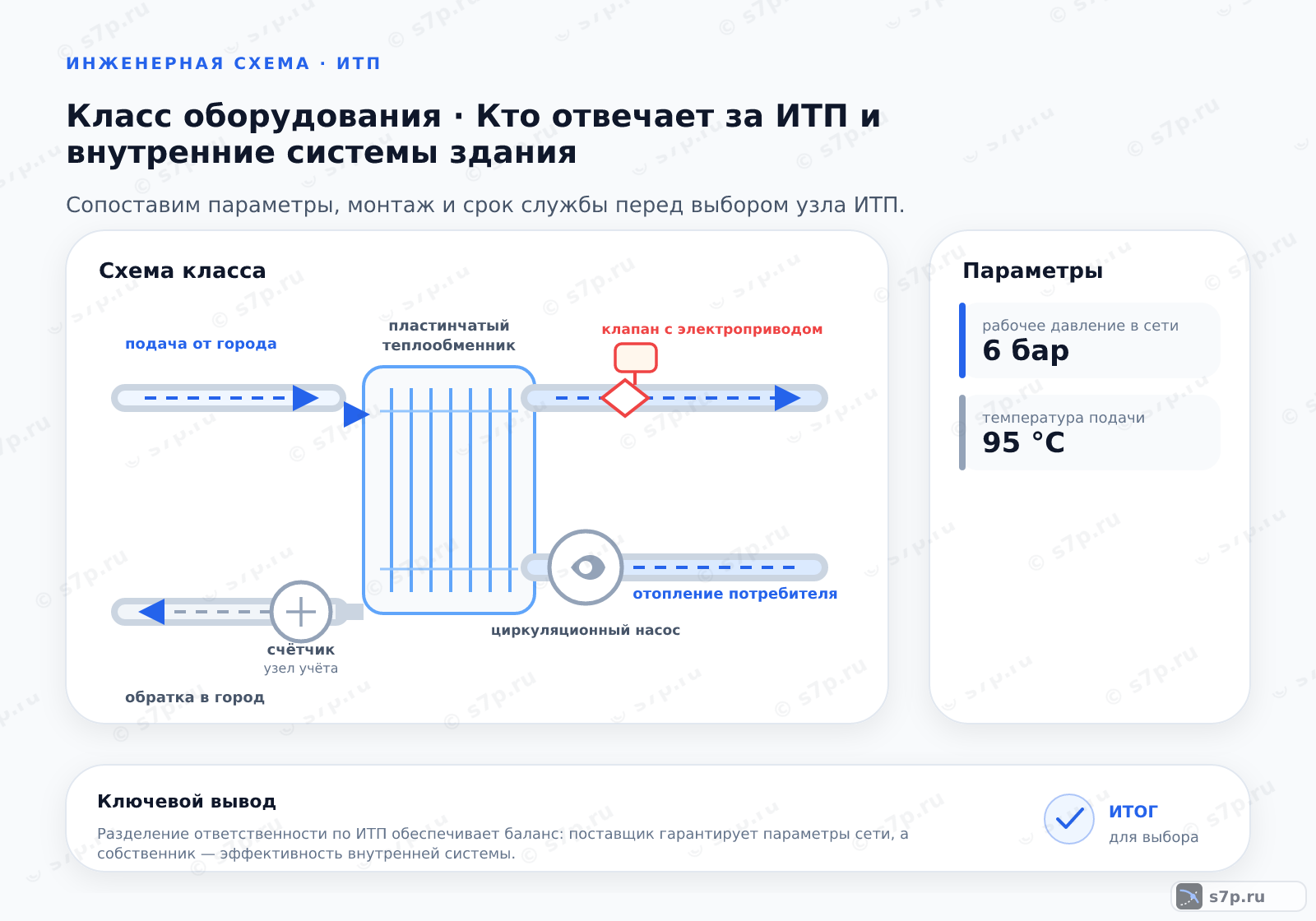

Связь ответственности описывают через владение участком, порядок обслуживания и последствия неисправности. Для сети это граница до узла учёта, для здания — внутренняя система после узла; конкретные исключения должны быть видны в документах. На схеме отмечают прибор, задвижки, фильтры, теплообменник и точки, к которым нужен доступ.
Такое описание помогает не смешивать техническую неисправность с организационной обязанностью. Утечка на соединении, потеря давления за фильтром и ошибка счётчика требуют разных проверок и могут относиться к разным сторонам. После ремонта обновляют запись о состоянии участка и сверяют её с фактической обвязкой, чтобы граница оставалась понятной при следующем обращении.
4. Когда что применять
Для старого здания с изношенными трубами таблица указывает на необходимость редукторов и усиленной изоляции, а для новостройки со стабильным низким давлением — на стандартную схему без редукторов. При давлении в сети выше 6 бар в исходных данных предусмотрен редукционный клапан. Эти варианты сравнивают с фактическим состоянием сети, а не выбирают только по возрасту здания.
При нестабильном режиме проверяют защиту от скачков, доступ к редукторам и расположение датчиков. Если внутренний контур отделён теплообменником, его параметры рассматривают отдельно от сетевого участка. Любое решение фиксируют в схеме и паспорте оборудования, чтобы обслуживающая сторона видела границу, арматуру и порядок отключения.
| Значение | Источник |
|---|---|
| Для старых зданий с изношенными трубами требуется установка редукторов и усиленная изоляция. | инженерная практика |
| Для новостроек с низким давлением достаточно стандартного ИТП без редукторов. | СП 60.13330.2016 |
| При высоком давлении в сети (>6 бар) обязательна установка редукционного клапана. | СП 124.13330.2012 |
5. Эксплуатация
Стоимость сама по себе не определяет сторону ответственности, а перепад давления помогает локализовать технический участок.
Регулярная проверка включает осмотр соединений, фильтров, приборов учёта, редукторов и запорной арматуры. Показания до и после границы сравнивают при сопоставимом режиме, иначе изменение расхода исказит вывод. При обнаружении утечки или скачка давления сначала ограничивают повреждённый участок по схеме, затем оформляют результат и передают его ответственной стороне.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Гидравлическое сопротивление фильтра | 0.1 бар | бар | инженерная практика; сверить по паспорту |
| Потери давления в сети | 0.5 бар | бар | СП 124.13330.2012 |
Частые вопросы
Как установить границу ответственности, если прибор стоит внутри ИТП?
Положение прибора в помещении само по себе не решает вопрос. Сверяют договор, акт разграничения, однолинейную схему, маркировку труб и фактические точки подключения. Отдельно отмечают, кто обслуживает арматуру до прибора и внутренний контур после него. Если документы расходятся, фиксируют расхождение и уточняют его до ремонта, чтобы техническая операция не была ошибочно отнесена к другой стороне.
Кто отвечает за фильтр, установленный рядом с узлом учёта?
Ответ определяют не по близости фильтра к прибору, а по оформленной границе балансовой принадлежности и схеме участка. Проверяют, к какой линии относится фильтр, кто имеет право отключать её и на чьём балансе находится оборудование. В журнале осмотра отмечают состояние фильтра и показания до и после него. При споре технические признаки прикладывают к документам, не заменяя ими акт разграничения.
Чем техническая неисправность отличается от спора о принадлежности участка?
Неисправность описывают наблюдаемым признаком: течью, потерей давления, ростом сопротивления или ошибкой счётчика. Спор о принадлежности отвечает на другой вопрос — какая сторона должна организовать проверку и ремонт. Сначала локализуют участок по схеме и фиксируют показания, затем сопоставляют его с актом и договором. Нельзя считать наличие утечки доказательством того, кому принадлежит соединение.
Когда в схеме нужен редукционный клапан?
В исходной таблице редукционный клапан предусмотрен при давлении в сети выше 6 бар. Это условие относят к указанной схеме и проверяют по фактическим показаниям, проекту и паспорту арматуры. Перед выбором клапана уточняют пропускную способность, направление потока, место установки, настройки защиты и доступ для обслуживания. Само наличие ИТП или старого трубопровода не заменяет проверки режима.
Как использовать перепад давления для локализации проблемы?
Снимают показания до и после фильтра, узла учёта, редуктора или другого спорного участка при сопоставимом расходе. В таблице приведены сопротивление фильтра 0.1 бар и потери давления в сети 0.5 бар; эти значения сверяют с конкретной системой и паспортом. Рост перепада указывает на изменение гидравлического режима, но не определяет ответственность без проверки границы и документов.
Что зафиксировать после ремонта участка ИТП?
Записывают место работ, принадлежность участка, причину, заменённые элементы, состояние соединений, показания давления и результат проверки герметичности. На схеме отмечают изменённую арматуру, фильтр, прибор или направление потока, если конфигурация стала другой. Затем сверяют запись с актом разграничения и передают её стороне, которая обслуживает участок. Это предотвращает повторный спор при следующем осмотре.
