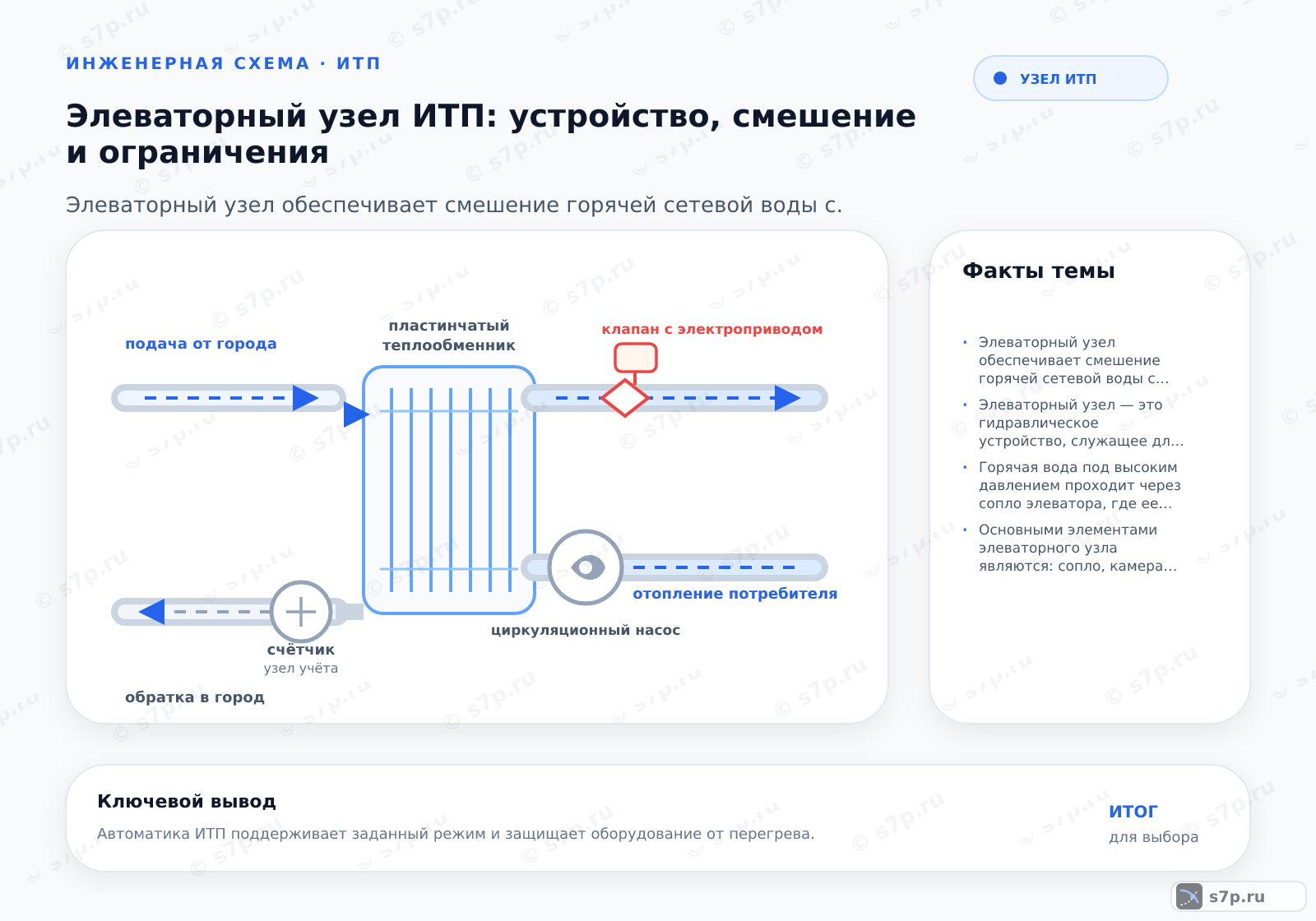

1. Что такое элеваторный узел ИТП
Элеваторный узел смешивает горячую воду теплосети с охлаждённой водой обратного трубопровода и одновременно создаёт циркуляцию в контуре отопления. Движущей силой служит давление сетевой воды, проходящей через сопло, поэтому отдельный внешний насос для самого принципа работы не требуется. Узел связывает подачу, смесительную камеру и обратную линию в одну гидравлическую схему.
Работу оценивают по согласованности температуры, давления и направления потока. Корпус, сопло, фланцевые соединения, грязевики и запорная арматура должны рассматриваться совместно. Если один участок закрыт или загрязнён, результат смешения меняется, хотя само сопло может оставаться исправным.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «podbor».
2. Устройство и принцип работы
Подающий поток ускоряется в сопле и вовлекает часть обратной воды в смесительную камеру. После выравнивания потока смешанная вода направляется в систему отопления, а охлаждённая среда возвращается к узлу. Соотношение потоков связано с перепадом давления на сопле, его диаметром и сопротивлением контура.
Перед эксплуатацией осматривают корпус на коррозию и утечки, сравнивают показания манометров на подаче и обратке, измеряют температуры и очищают грязевики. Затем проверяют герметичность фланцев и задвижек. Такой порядок помогает отделить неисправность самого узла от загрязнения или закрытой арматуры.
- Шаг 1Визуальный осмотр корпуса элеватора на наличие коррозии и утечек.
- Шаг 2Проверка показаний манометров на подаче и обратке.
- Шаг 3Измерение температур теплоносителя на подаче и обратке.
- Шаг 4Очистка грязевиков от механических примесей.
- Шаг 5Проверка герметичности фланцевых соединений и задвижек.
3. Ключевые параметры
В таблице указаны давление на входе, температура подачи и обратной воды, перепад давления на сопле, диаметр сопла и коэффициент смешения. Давление и температуры описывают доступный режим сети, перепад показывает рабочее условие эжекции, а диаметр влияет на расход через сопло и количество вовлечённой обратной воды.
Диаметр сопла не выбирают по внешнему сходству с заменяемой деталью. Его связывают с расчётной схемой, фактическим перепадом и сопротивлением отопительного контура. После монтажа показания давления и температуры сверяют с расчётом; при расхождении проверяют грязевик, направление потока и герметичность соединений.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление на входе | 0.6 МПа | МПа | инженерная практика |
| Температура подачи | 95 °C | °C | СП 60.13330.2020 |
| Температура обратной воды | 70 °C | °C | СП 60.13330.2020 |
| Перепад давления на сопле | 0.05 МПа | МПа | инженерная практика |
| Диаметр сопла | 25 мм | мм | инженерная практика |
| Коэффициент смешения | 3 безразм. | безразм. | учебник теплотехники |

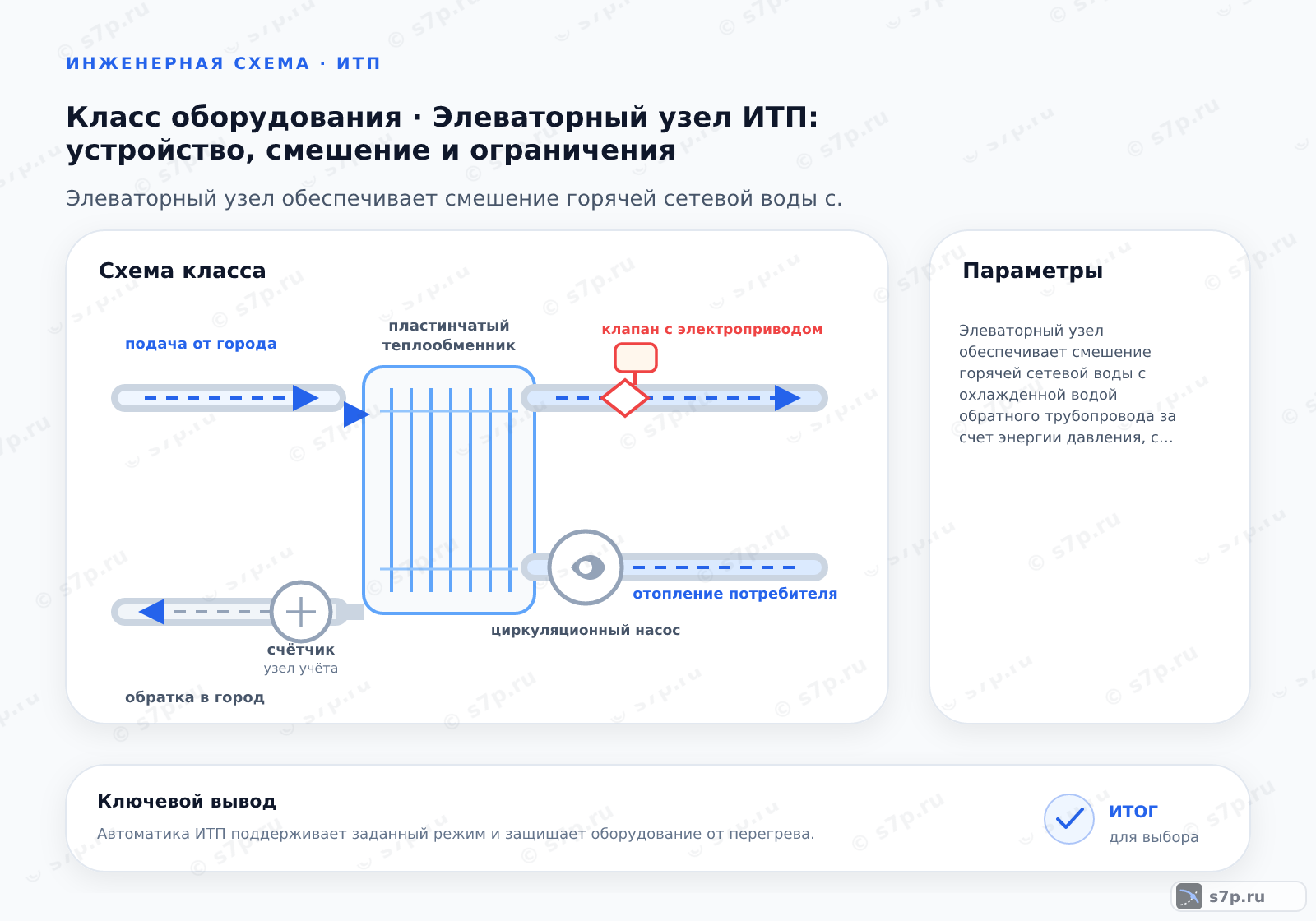

4. Схема работы
Горячая вода проходит через сопло, увлекает обратный поток и формирует смешанную среду для системы отопления. В обратной линии вода собирается после потребителей и снова подаётся к смесительной зоне. Такое движение сохраняется только при достаточном давлении и свободном проходе в сопле, грязевике и арматуре.
Контрольные точки располагают на подаче и обратке, чтобы видеть не только температуру после смешения, но и исходное состояние потоков. Одновременное изменение давления и температуры помогает отличить нехватку напора от засорения. Схему проверяют плавно, не меняя диаметр сопла до завершения расчётной проверки.
5. Виды и разновидности
Съёмное сопло выбирают, когда в эксплуатации предполагается настройка или замена детали. Дроссельная шайба на обратке меняет условия эжекции, а регулируемое сопло позволяет плавнее изменять режим. Это разные способы воздействовать на поток, поэтому сравнивать их нужно по обслуживанию, диапазону регулирования и требованиям к расчёту.
Вариант с простой заменой удобен для осмотра, но не отменяет проверки нового диаметра. Регулируемая конструкция требует контроля привода и положения, а шайба — доступа к обратной линии и подтверждения сопротивления. Для всех вариантов сохраняются требования к чистоте грязевика, исправности арматуры и доступу к измерительным точкам.
| Значение | Источник |
|---|---|
| Элеватор со съемным соплом для легкой замены при настройке | инженерная практика |
| Элеватор с дроссельной шайбой на обратке для повышения эжекции | инженерная практика |
| Элеватор с регулируемым соплом для плавного изменения режима | инженерная практика |
6. Частые ошибки и на что смотреть
Самая опасная ошибка — изменить диаметр сопла по результату одного измерения или по аналогии с другим вводом. Новый проход меняет эжекцию и соотношение потоков, поэтому после такой замены прежние показания уже нельзя считать подтверждением режима. Расчёт выполняют с учётом давления, температур, сопротивления контура и состояния арматуры.
При нестабильной температуре проверяют направление движения, чистоту грязевика, показания манометров и герметичность фланцев. Закрытая задвижка или подсос воздуха могут имитировать неверный подбор сопла. Сначала устраняют механическую причину, затем оценивают необходимость настройки и фиксируют новые измерения.
Частые вопросы
Когда элеваторный узел подходит для системы отопления?
Элеваторный узел рассматривают, когда нужно смешать горячую сетевую воду с обратной и создать циркуляцию за счёт давления сети без внешнего насоса для самого узла. Решение подходит только при согласованных давлении, температурах и сопротивлении контура. Перед выбором проверяют расчёт сопла, состояние грязевиков, доступ к арматуре и возможность контролировать подачу и обратку.
Как понять, что проблема связана не с соплом, а с арматурой?
Сравнивают показания давления и температуры на подаче и обратке, проверяют положение задвижек, направление потока и чистоту грязевиков. Закрытый участок или загрязнение меняют циркуляцию и имитируют неверный подбор сопла. Если после восстановления прохода и удаления примесей режим нормализуется, диаметр сопла не меняют. При сохранении расхождения возвращаются к расчёту узла.
Чем отличается элеватор со съёмным соплом от регулируемого?
Съёмное сопло удобно для замены детали при настройке, но каждый новый диаметр требует проверки расчёта и режима. Регулируемое сопло позволяет менять проход плавнее, зато требует контроля привода, положения и диапазона регулирования. Оба варианта зависят от давления сети, чистоты грязевика и сопротивления контура, поэтому конструкцию сравнивают вместе с обслуживанием и измерениями.
Почему нельзя менять диаметр сопла по результату одного измерения?
Диаметр связан с перепадом давления, расходом и коэффициентом смешения. Одно измерение может отражать закрытую задвижку, воздух, загрязнение или ошибку прибора, а не расчётный режим. Сначала проверяют корпус, фланцы, грязевики, манометры и температуры, затем пересчитывают узел по фактической схеме. Только подтверждённый результат даёт основание для замены сопла.
Как проверить элеватор после монтажа или очистки?
Осматривают корпус и соединения, проверяют отсутствие утечек, затем снимают показания манометров на подаче и обратке и измеряют температуры. После очистки грязевиков дополнительно убеждаются в правильном направлении потока и свободном ходе задвижек. Запуск выполняют постепенно, чтобы увидеть изменение режима и не принять кратковременный скачок за устойчивую работу узла.
Что делать, если отопление прогревается неравномерно при исправном элеваторе?
Проверяют распределение расхода по контурам, сопротивление фильтров и арматуры, наличие воздуха и соответствие показаний расчётной схеме. Элеватор может создавать смешение, но не исправляет закрытую ветвь или неправильную балансировку. Измерения выполняют на подаче и обратке, затем устраняют найденную механическую причину и повторно оценивают температуру в удалённых участках.
