Точность теплосчетчика и стабильность регулирования зависят от правильного размещения датчиков температуры, давления и расхода согласно нормативам, исключающему влияние турбулентности и погрешности монтажа. Датчики ИТП — это первичные преобразователи, измеряющие параметры теплоносителя (температуру, давление, расход) для формирования сигнала, используемого контроллером для регулирования тепловых режимов и учета потребленной энергии.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое датчики ИТП
Датчики ИТП преобразуют температуру, давление и расход теплоносителя в сигналы для контроллера и узла учёта. По этим сигналам автоматика меняет положение клапана или режим насоса, а оператор видит состояние подающей и обратной линий. Датчик рассматривают вместе с гильзой, кабелем, входом контроллера и местом установки.
Термометр сопротивления показывает температуру через изменение электрического сопротивления, расходомер оценивает движение среды выбранным методом, а датчик давления передаёт нагрузку на измерительную линию. Ошибка в точке монтажа искажает даже исправный прибор, поэтому перед выбором проверяют направление потока, доступный прямой участок, вибрацию и возможность герметично обслужить узел.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
2. Устройство и принцип работы
Монтаж начинают с выбора места и подготовки трубопровода: очищают поверхность, устанавливают гильзу или присоединение, затем размещают чувствительный элемент по направлению потока. Сигнальные цепи подключают к контроллеру с экранированием, после чего теплоизолируют узел и проверяют герметичность и электрические соединения.
Перед вводом сопоставляют показание датчика с состоянием контура и проверяют, что контроллер получает именно тот сигнал, который ожидается в проекте. Расходомер не должен стоять в зоне сильной турбулентности, а датчик температуры — в месте, где он касается стенки гильзы и видит поток. После пуска наблюдают стабильность показаний при изменении режима.
- Шаг 1Выбор места установки с учетом прямого участка.
- Шаг 2Подготовка трубопровода (очистка, приварка гильзы).
- Шаг 3Монтаж датчика с соблюдением направления потока.
- Шаг 4Подключение экранированных кабелей к контроллеру.
- Шаг 5Теплоизоляция узла учета и датчиков.
- Шаг 6Проверка герметичности и электрических цепей.
3. Ключевые параметры
Для подбора сопоставляют рабочее давление воды, максимальную температуру, требуемую длину прямого участка и погрешность измерения. Эти значения берут из таблицы и проверяют по паспорту прибора, проекту и допустимым условиям трубопровода. Пределы датчика не расширяют настройкой контроллера.
Погрешность оценивают вместе с местом установки, качеством кабеля и способом обработки сигнала. Если прямой участок короче требуемого, профиль скорости может исказить расход; если датчик перегружен температурой или давлением, показание нельзя считать достоверным. Перед заменой прибора проверяют вход контроллера, питание, полярность и состояние соединений.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление воды | 1.6 МПа | МПа | СП 60.13330.2020 |
| Максимальная температура | 150 °C | °C | СП 60.13330.2020 |
| Минимальный прямой участок | 5 DN | DN | инженерная практика; паспорт прибора |
| Погрешность измерения | 1.5 % | % | ФЗ-102 |
4. Схема работы

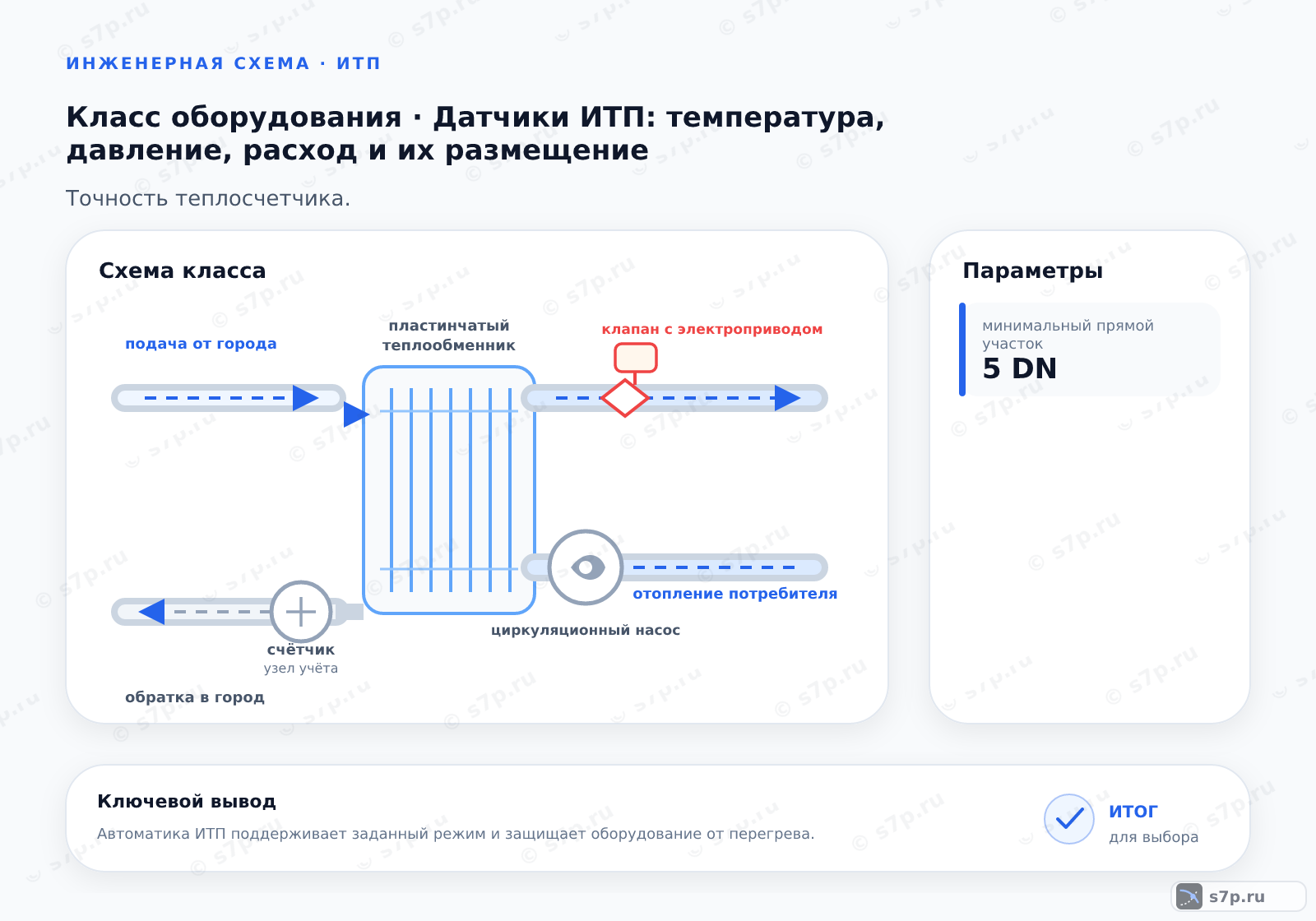

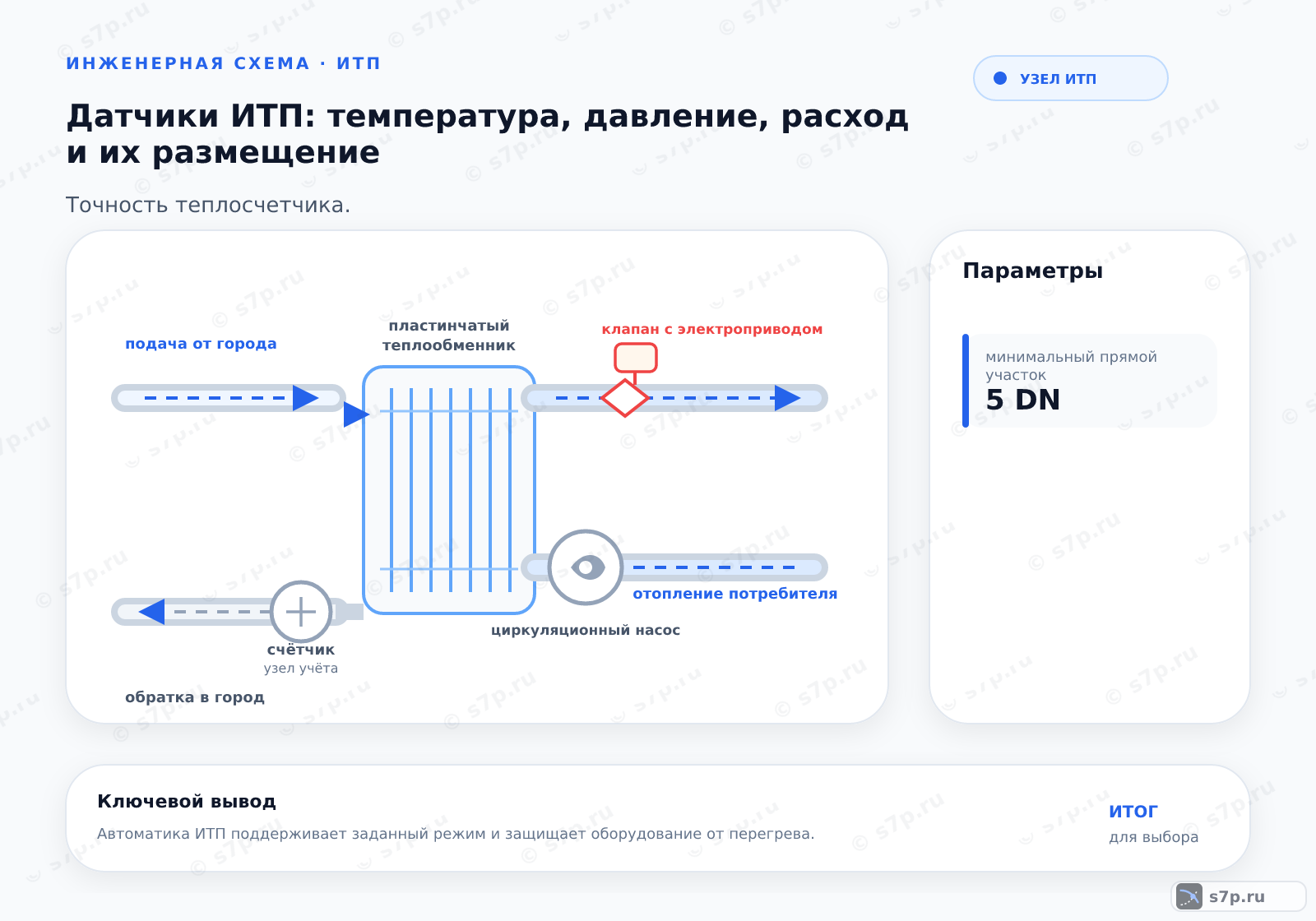

В измерительном канале среда проходит по трубопроводу, датчик фиксирует выбранный параметр, а контроллер использует сигнал для регулирования или учёта. Температурные датчики размещают на подающей и обратной линиях, расходомер — на подготовленном прямом участке, датчик давления — в точке, где измерение относится к нужному контуру.
Схему проверяют по направлению потока, расположению гильзы, трассе кабеля и назначению входа. Сигнал сравнивают с локальным измерением и показаниями соседних приборов. Несогласованное значение может возникнуть из-за неверной полярности, воздуха, турбулентности, вибрации или ошибки масштабирования, поэтому переподключение без осмотра не подтверждает исправность.
5. Виды и разновидности
Термометр сопротивления выбирают для стабильного измерения температуры. Электромагнитный расходомер не содержит подвижных частей, а ультразвуковой использует бесконтактный метод; эти варианты требуют проверки совместимости со средой и схемой установки. Вид прибора определяют не по удобству подключения, а по электропроводности, профилю потока, температуре и доступу для обслуживания.
Для каждого типа проверяют выходной сигнал, питание, пределы давления и температуры, способ калибровки и защиту кабеля. Электромагнитному прибору нужна проводящая среда, ультразвуковому — корректные акустические условия, термометру — правильная гильза и глубина погружения. При сравнении также учитывают загрязнение, вибрацию и возможность снять прибор без разборки трубопровода.
| Значение | Источник |
|---|---|
| Термометр сопротивления (RTD) — высокая стабильность и точность. | инженерная практика |
| Электромагнитный расходомер — отсутствие подвижных частей. | инженерная практика |
| Ультразвуковой расходомер — бесконтактное измерение. | инженерная практика |
6. На что влияет и зачем нужно
Достоверные сигналы связывают работу автоматики с реальным состоянием теплоносителя. По температуре контроллер меняет режим регулирования, по давлению оценивают нагрузку и сопротивление, по расходу проверяют распределение среды и учёт. Защита датчиков от вибрации, ударных режимов, влаги и механических нагрузок уменьшает риск дрейфа и повреждения.
При эксплуатации показания сравнивают с соседними точками и с реакцией оборудования. Если команда клапану изменилась, а сигнал остался прежним, проверяют датчик, кабель, вход контроллера и циркуляцию. Защита не отменяет калибровку и осмотр: загрязнённая гильза, неправильная изоляция или смещённый расходомер могут давать устойчивую, но неверную картину.
7. Частые ошибки и на что смотреть
Датчик не ставят сразу за задвижкой или отводом, если поток ещё не выровнялся. Место с сильной вибрацией проверяют по опорам и креплениям, а расходомер монтируют без перекоса фланцев и с соблюдением направления. Ошибку установки подтверждают сравнением показаний до изменения настроек контроллера.
При нестабильном сигнале проверяют герметичность, состояние гильзы, экранирование, полярность и выбранный вход. Для расходомера дополнительно смотрят прямой участок, заполнение трубы и наличие воздуха. Если показание не совпадает с режимом насоса или клапана, не корректируют масштабирование без проверки прибора и его паспорта.
Частые вопросы
Как выбрать место для датчика температуры в ИТП?
Место выбирают по проектной точке измерения, направлению потока, наличию прямого участка и возможности установить гильзу без утечки. Датчик не ставят сразу за отводом или задвижкой, где поток ещё искажён, и не размещают в зоне сильной вибрации. После монтажа проверяют глубину погружения, теплоизоляцию, кабель и соответствие показания фактической температуре трубы.
Какой расходомер выбрать для автоматики ИТП?
Сравнивают электромагнитный и ультразвуковой вариант по свойствам воды, профилю потока, доступному месту, прямым участкам, сигналу и требованиям к сопротивлению. Электромагнитному прибору нужна электропроводная среда, ультразвуковому — корректные акустические условия и контакт с трубой. Проверяют давление, температуру, питание, калибровку и совместимость с входом контроллера по паспорту.
Почему показания датчика расхода отличаются от режима насоса?
Проверяют направление потока, заполнение трубы, прямой участок, перекос фланцев, воздух, загрязнение и выбранный вход контроллера. Затем сопоставляют сигнал с давлением, положением клапана и независимым измерением. Различие может быть связано с профилем скорости или масштабированием, поэтому ручную поправку не вводят до проверки монтажа. После устранения причины измерение повторяют в устойчивом режиме.
Чем датчик давления отличается от датчика температуры в задаче ИТП?
Датчик температуры показывает состояние теплоносителя в выбранной линии и используется для регулирования теплопередачи или контроля перепада. Датчик давления показывает нагрузку и сопротивление контура, помогая оценить работу насоса, клапана и фильтра. У них разные точки монтажа, диапазоны и входные сигналы. При замене проверяют назначение канала, а не только совместимость разъёма.
Как снизить влияние помех на сигнал датчика ИТП?
Сигнальные кабели прокладывают с предусмотренным экранированием и отделяют от силовых линий, проверяют заземление, полярность и качество клемм. Также исключают вибрацию, влагу и плохой контакт в гильзе или расходомере. Если показание скачет, сравнивают его с локальным измерением и состоянием оборудования. Фильтрация программного сигнала не заменяет исправление кабеля или места установки.
Что проверять при замене датчика ИТП?
Сверяют измеряемую величину, пределы давления и температуры, тип выхода, питание, присоединение и совместимость с входом контроллера. Перед снятием фиксируют направление потока, положение гильзы и исходное показание. После установки проверяют герметичность, полярность, масштабирование и реакцию автоматики на изменение режима. Новый прибор калибруют или сравнивают с эталонным измерением по принятой процедуре.
