Блочный тепловой пункт БТП объединяет теплообменники, насосы, арматуру, автоматику и узлы учёта в согласованный модуль для передачи тепла между контурами. При выборе и размещении сопоставляют тепловую нагрузку, свойства теплоносителя, присоединения, массу, габариты и доступ к фильтрам, приводам и теплообменным элементам, сохраняя ремонтопригодность.

данные обновлены 2026-10-21 ·

СХЕМА 1 · РАЗБОР ОБОРУДОВАНИЯWEBP · PNG · ИНФОГРАФИКА

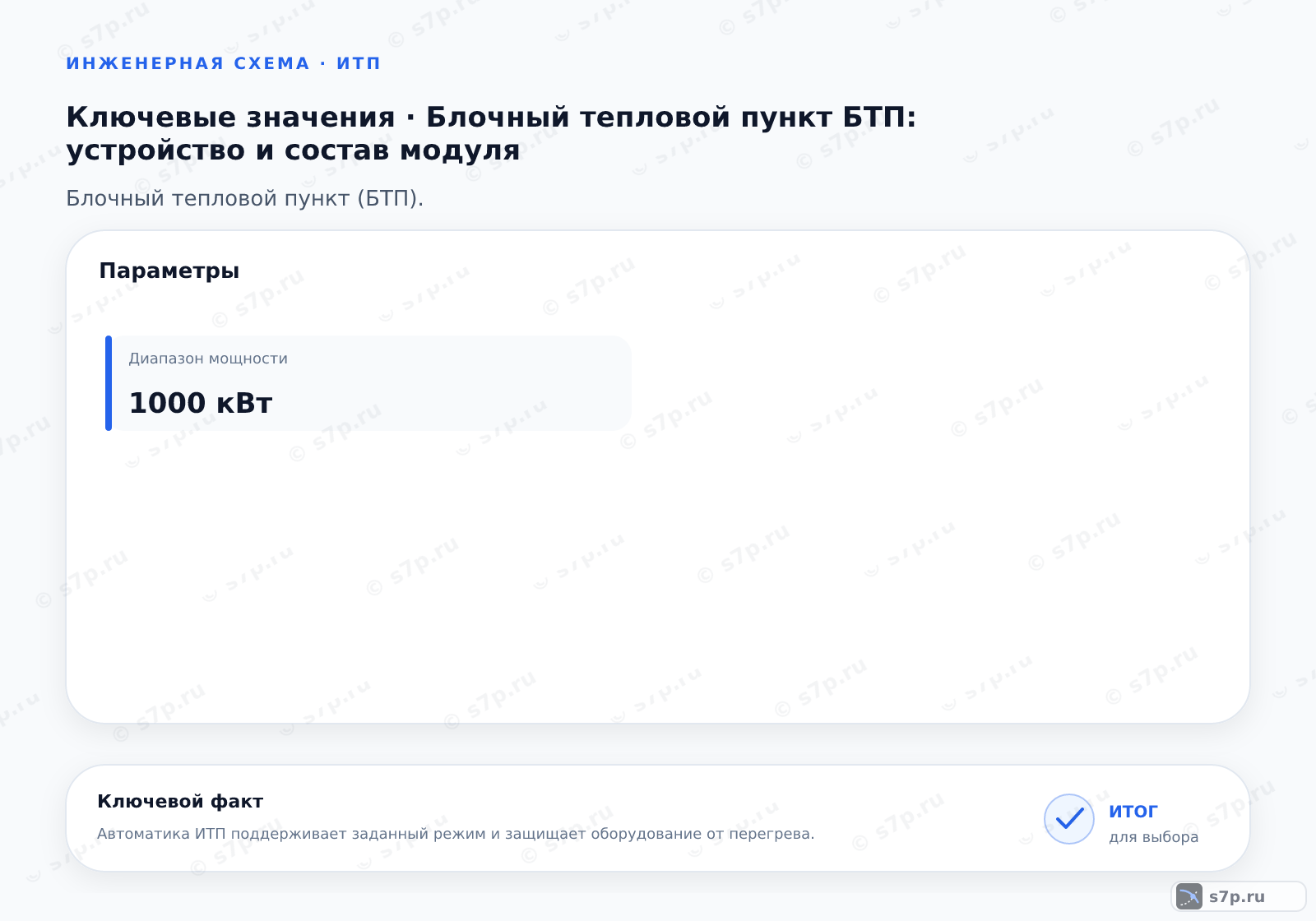

Карточки ключевых значений темы «Блочный тепловой пункт БТП: устройство и состав модуля»: Диапазон мощности — 1000 кВт
В стандартный комплект входят основные узлы.

1. Что такое блочный тепловой пункт БТП

Блочный тепловой пункт объединяет теплообменное оборудование, насосы, арматуру, автоматику и узлы учёта в согласованный модуль. Заводская сборка сокращает число монтажных соединений на объекте, но не отменяет проверку схемы и условий подключения.

Перед размещением оценивают нагрузку на основание, доступ к обслуживаемым узлам и пути прокладки труб. Компоновка должна оставлять место для снятия фильтров, приводов и теплообменных элементов.

Блочный тепловой пункт БТП: устройство и состав модуля

Текущая страница в тематической подборке.

эта страница
Автоматика ИТП

Смежная тема кластера «ustroystvo».

открыть тему →
Балансировка систем через ИТП

Смежная тема кластера «Гидравлика и балансировка ИТП».

открыть тему →
Балансировочный клапан ИТП

Смежная тема кластера «Арматура и балансировка ИТП».

открыть тему →
ИТП

Смежная тема кластера «Основы ИТП и границы системы».

открыть тему →
ЦТП в системе теплоснабжения

Смежная тема кластера «ИТП в системе теплоснабжения».

открыть тему →
Датчики ИТП

Смежная тема кластера «Автоматика и измерения ИТП».

открыть тему →
Датчики узла учёта ИТП

Смежная тема кластера «Коммерческий учёт тепла».

открыть тему →
Двухступенчатая схема ГВС в ИТП

Смежная тема кластера «Схемы ГВС в ИТП».

открыть тему →

2. Устройство и принцип работы

Теплоноситель проходит через теплообменную часть, насосы поддерживают движение, а автоматика согласует температуру и давление контуров. Защитные устройства отключают оборудование при выходе режима за паспортные пределы.

Пуск начинают с осмотра соединений, заполнения контуров и удаления воздуха. После подачи питания проверяют сигналы датчиков, работу приводов и отсутствие протечек на каждом доступном соединении.

  1. Шаг 1
    Приемка модуля на площадке и проверка комплектности по паспорту.
  2. Шаг 2
    Установка модуля на подготовленный фундамент или опорную раму.
  3. Шаг 3
    Присоединение трубопроводов тепловых сетей к фланцам модуля.
  4. Шаг 4
    Подключение электрокабелей к щиту управления и силовым цепям.
  5. Шаг 5
    Опрессовка системы и проверка герметичности соединений.
  6. Шаг 6
    Настройка параметров регуляторов и запуск насосного оборудования.
ИНФОГРАФИКА · СХЕМАWEBP · PNG

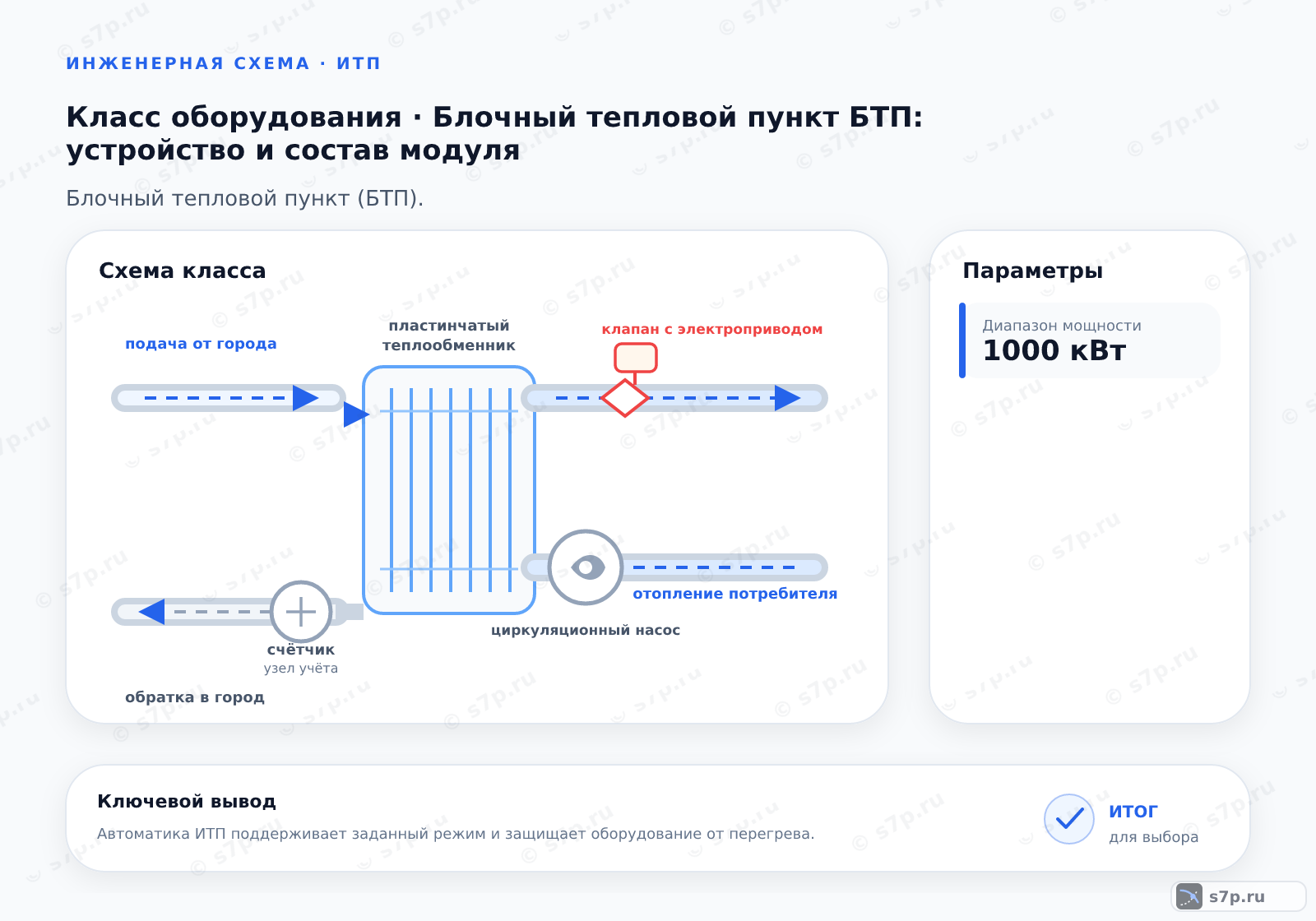

Схема класса «узел ИТП» для темы «Блочный тепловой пункт БТП: устройство и состав модуля»: ключевые параметры — Диапазон мощности — 1000 кВт

3. Ключевые параметры

Для выбора модуля сопоставляют тепловую нагрузку, режимы контуров, свойства теплоносителя и требования к присоединениям. Габариты и масса важны для доставки и монтажа, а материал теплообменника — для совместимости со средой.

Паспортные пределы проверяют отдельно для теплообменника, насосов и арматуры. Общая маркировка БТП не заменяет перечень установленного оборудования и его индивидуальные ограничения.

Ключевые параметры
ПараметрЗначениеЕдиницаИсточник
Максимальное давление16 барбаринженерная практика; сверить по паспорту
Температура подачи150 °C°Cинженерная практика; сверить по паспорту
Коэффициент полезного действия98 %%инженерная практика; сверить по паспорту
Габаритная длина6 мминженерная практика; сверить по паспорту

4. Схема работы

В рабочей схеме первичный контур передаёт тепло через теплообменник, вторичный контур распределяет его по потребителям, а автоматика изменяет режим по измеренным параметрам. Насосы обеспечивают циркуляцию в своих участках.

Границы контуров отмечают на трубопроводах и в исполнительной схеме. Такое разделение помогает локализовать падение температуры, утечку или отказ датчика без хаотичного изменения настроек.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

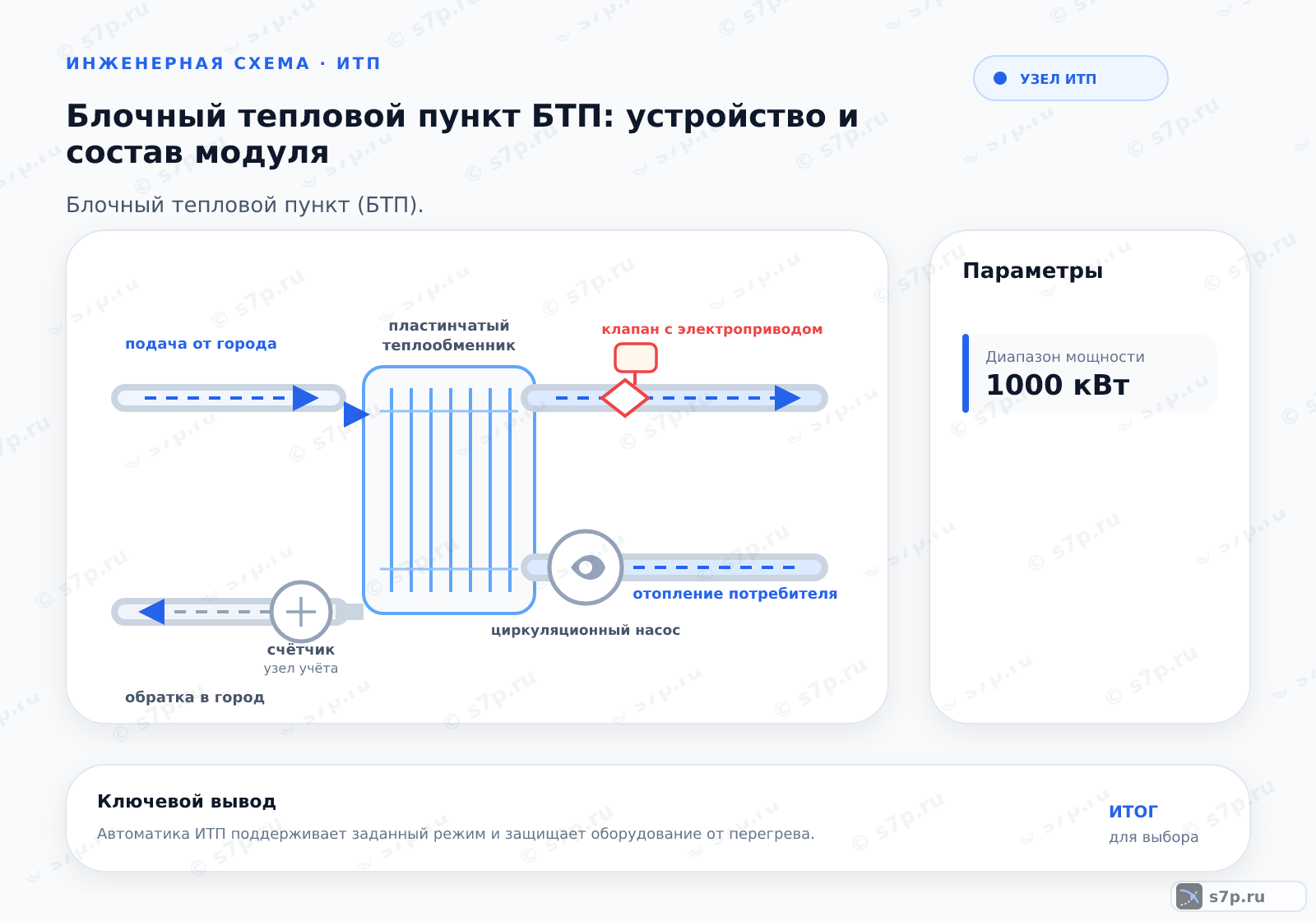

Hero-инфографика темы «Блочный тепловой пункт БТП: устройство и состав модуля»: узел ИТП; ключевые данные: Диапазон мощности — 1000 кВт

5. Виды и разновидности

БТП различают по составу контуров, способу управления и назначению потребителей. Вариант с насосной группой, узлом учёта или дополнительной защитой выбирают по проектной схеме.

Сравнение выполняют по ремонтопригодности, доступу к элементам, резервированию и совместимости с существующей сетью. Компактная поставка полезна только тогда, когда её обслуживание возможно в реальном помещении.

Виды и разновидности
ЗначениеИсточник
Одноконтурный БТП с одним теплообменником для отопления.инженерная практика; сверить по паспорту
Двухконтурный БТП с отдельным нагревом ГВС.инженерная практика; сверить по паспорту
БТП с элеваторным узлом для смешивания.инженерная практика; сверить по паспорту

Частые вопросы

Что входит в блочный тепловой пункт?

Состав зависит от схемы объекта, но обычно включает теплообменную часть, насосы, арматуру, автоматику, датчики и узел учёта. Каждый элемент имеет собственные ограничения и обслуживание. Поэтому перед монтажом сверяют комплектность, исполнительную схему, присоединения и доступ к узлам. Заводская сборка упрощает установку, но не отменяет проверку совместимости модуля с сетью здания.

Как понять, подходит ли БТП для помещения?

Проверяют габариты, массу, пути доставки, нагрузку на основание и место для обслуживания. Трубные и электрические подключения должны совпадать с проектом, а вокруг фильтров, насосов и теплообменника нужен рабочий доступ. Также оценивают защиту от замерзания и возможность безопасно слить контур. Если модуль помещается только на чертеже, его нельзя считать подготовленным к монтажу.

Какие ошибки делают при пуске БТП?

Опасны непроверенное заполнение, воздух в контуре, перепутанные направления потока и неверные сигналы датчиков. Пуск выполняют по схеме: осмотр, заполнение, удаление воздуха, проверка арматуры, подача питания и наблюдение за режимом. При отклонении сначала останавливают узел и локализуют причину. Случайное изменение настройки автоматики без проверки монтажа затрудняет диагностику.

Как обслуживать блочный тепловой пункт?

Обслуживание строят по отдельным узлам, а не по общей маркировке модуля. Осматривают соединения, фильтры, насосы, приводы, датчики и теплообменную часть, сверяя состояние с журналом. При каждом вмешательстве сохраняют исходные настройки и отмечают причину изменения. Такой порядок помогает отличить износ элемента от нарушения режима сети и ускоряет последующую проверку.
