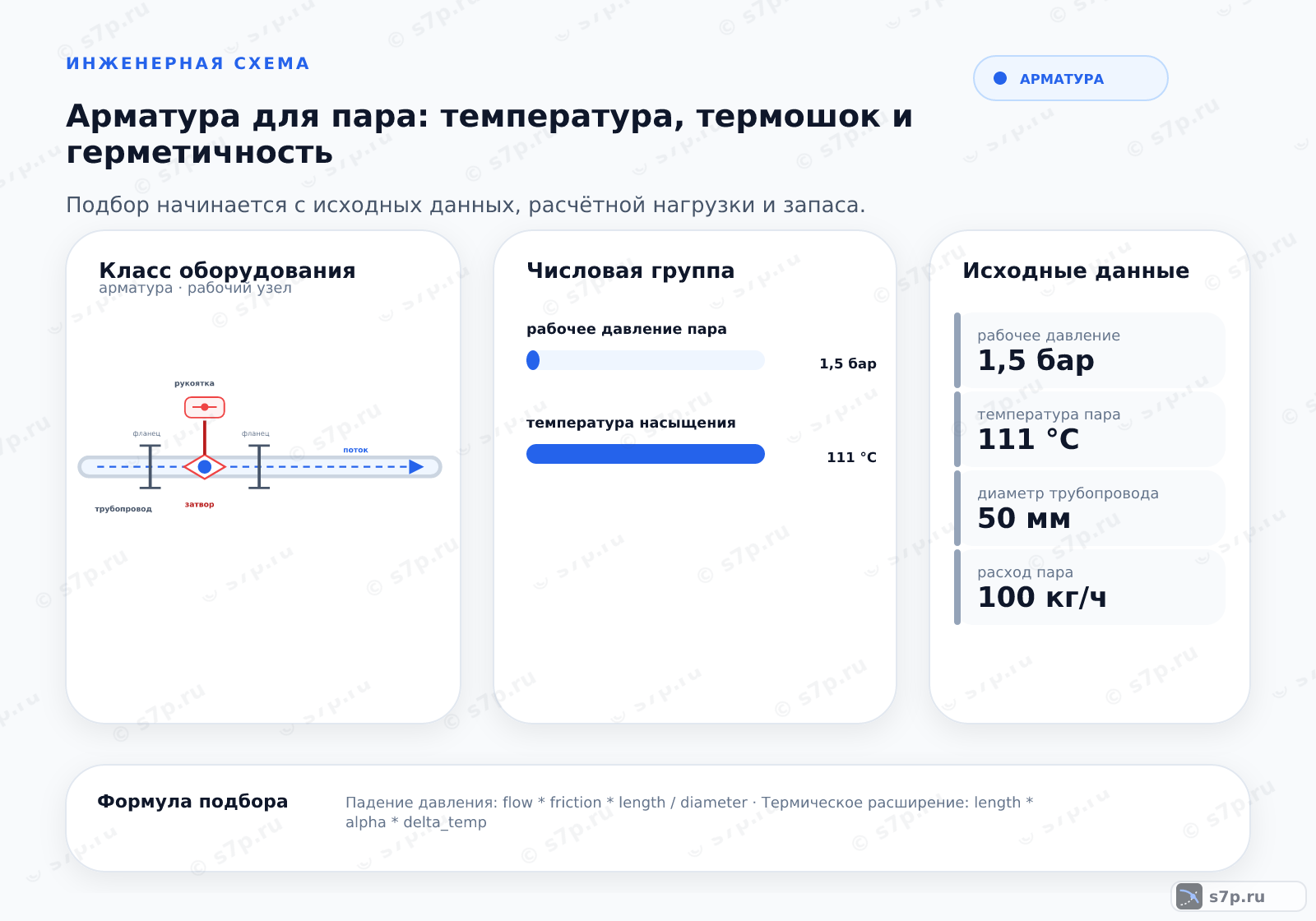

Для насыщенного пара рабочую температуру определяют по абсолютному давлению: при 1,5 бар абс. Она составляет примерно 111 °C. Материалы корпуса, седла, прокладки и набивки подбирают по этой температуре, давлению и требованиям к герметичности конкретного изделия. При пуске прогревают линию постепенно, удаляют конденсат и учитывают термическое расширение, чтобы снизить риск термошока и гидроудара. Ориентир составляет около 111 °C.
данные обновлены 2026-10-21 ·
1. Что определяет выбор арматуры для пара
Для насыщенного пара нельзя выбирать изделие только по DN или условному давлению. Нужно зафиксировать абсолютное давление, температуру либо состояние насыщения, расход, частоту циклов и наличие конденсата. По этим этим проверяют допустимый диапазон конкретной арматуры и совместимость её уплотнений.
Текущая страница в тематической подборке.
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Подбор арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
2. Температура насыщенного пара и исходные данные
Сначала уточните, какое давление показывает прибор: абсолютное или избыточное. Если пар перегретый, температуру задают отдельно и не восстанавливают только по давлению. При подготовке исходных данных сверяйте расчёт с материалами о Арматуре для водоснабжения и с рекомендациями как выбрать арматуру по рабочей среде.
Соответствует температуре насыщения примерно 111 °C; это не то же самое, что 1,5 бар избыточного давления.
3. Материалы, уплотнения и давление–температура
При выборе материала учитывайте также тип изделия и среду: полезны сведения о трубопроводной арматуре и сравнении чугунной, стальной или нержавеющей арматуры.

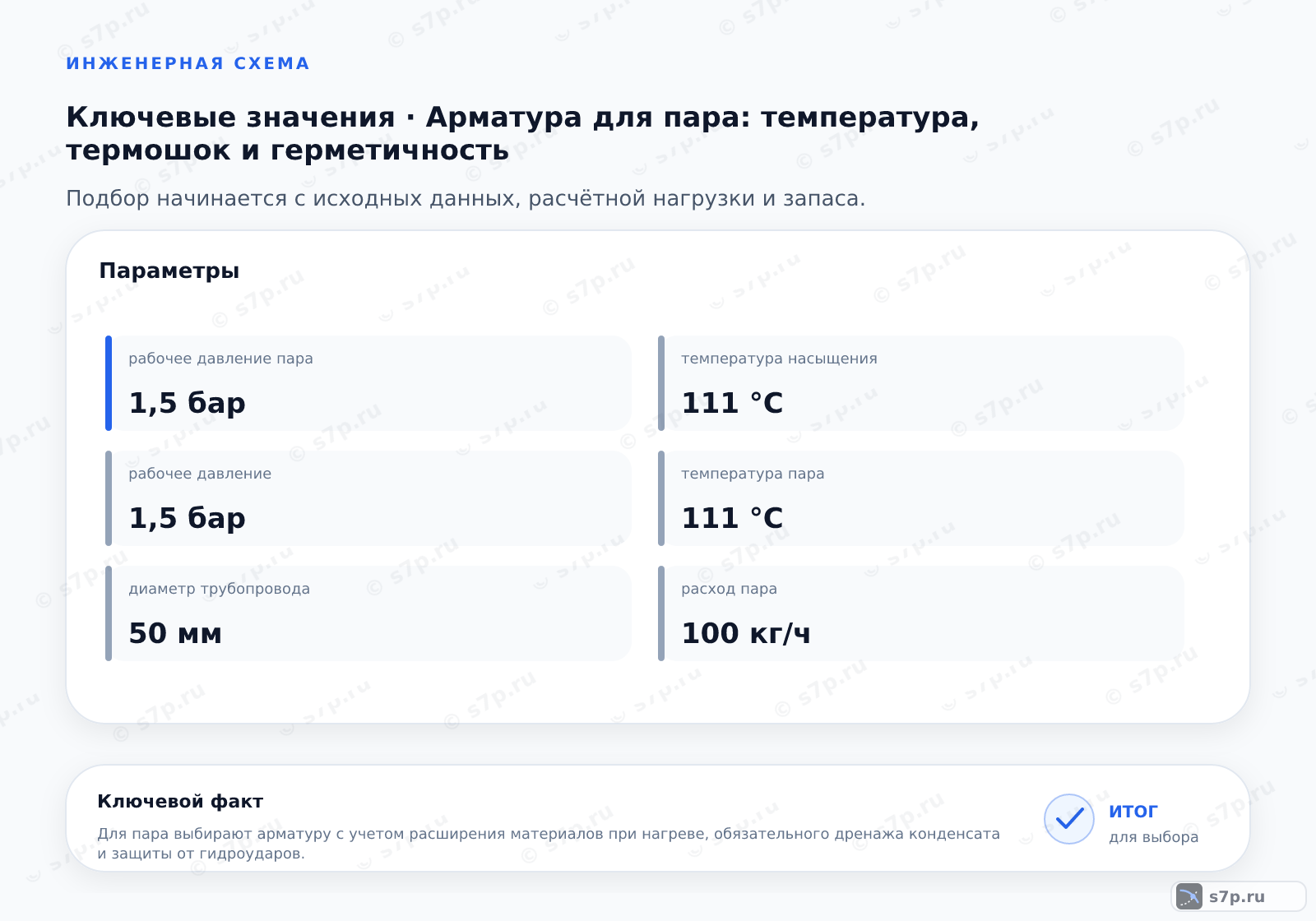

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление пара | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура насыщения | 111 °C | °C | инженерная практика; сверить по паспорту |
| Диаметр трубопровода | 50 мм | мм | инженерная практика; сверить по паспорту |
| Расход пара | 100 кг/ч | кг/ч | инженерная практика; сверить по паспорту |
| Длина участка | 10 м | м | инженерная практика; сверить по паспорту |
| Перепад температур | 50 °C | °C | инженерная практика; сверить по паспорту |
4. Расчёт расхода и скорости пара
Размер прохода и функцию изделия сопоставляют с данными о дисковом затворе и обозначении DN арматуры.

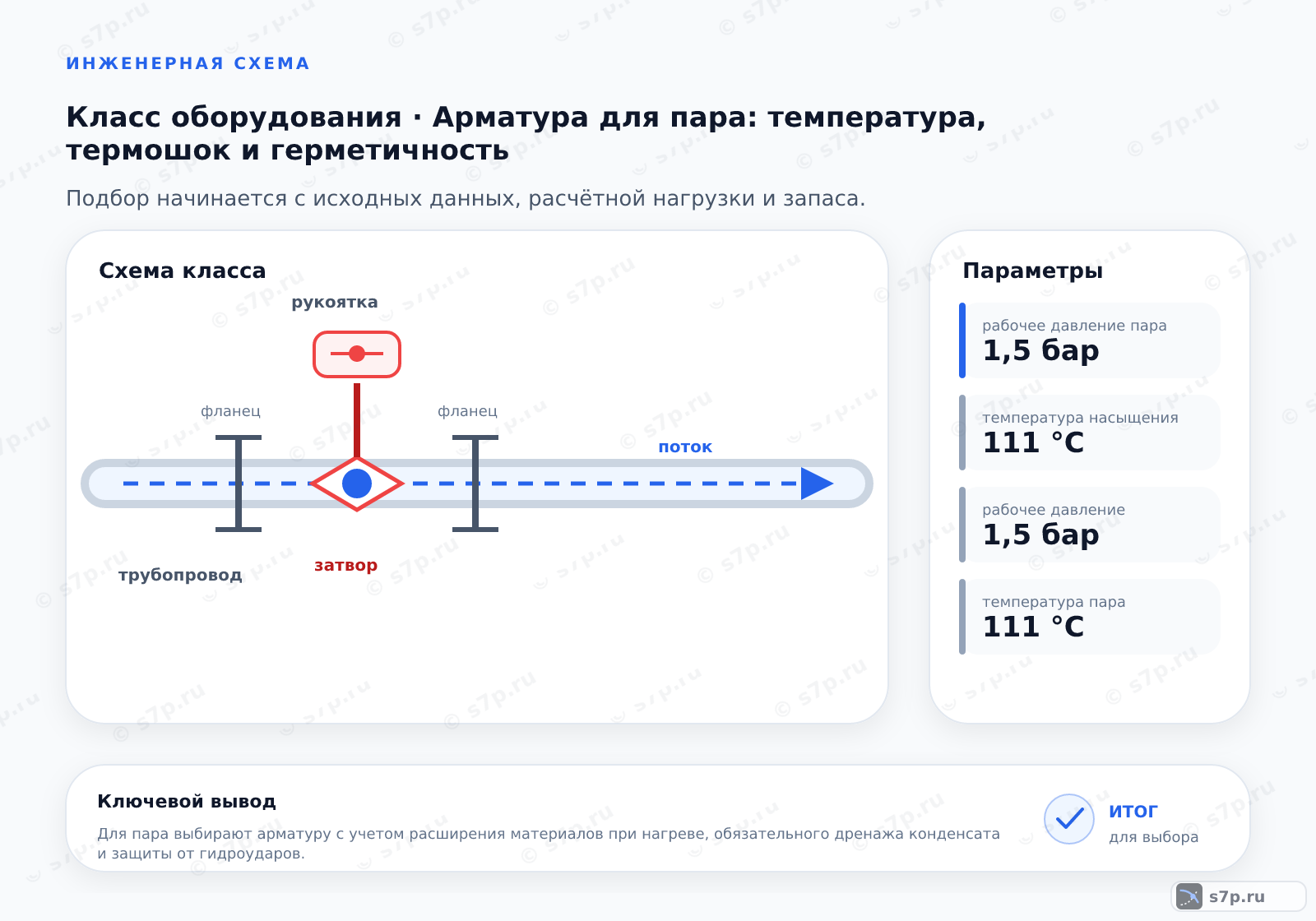

5. Тип арматуры и требуемая герметичность
Для запорного узла фиксируют требуемый класс герметичности и условия испытания; класс A означает очень малую нормированную утечку по стандарту, но не отменяет правильный монтаж и обслуживание.
6. Термическое расширение и термошок
Пуск выполняют по процедуре: линию прогревают постепенно, открывают арматуру управляемо, проверяют работу дренажей и не допускают зажатия трубопровода опорами. Для уплотнений и температурных циклов сопоставьте свойства EPDM, NBR, FKM или PTFE, а при потере питания — требования к Fail-safe арматуре.
Точный расчёт перемещений и напряжений зависит от трассы, материала, длины и циклов; универсальный «запас» вместо расчёта не заменяет проектное решение.
7. Дренаж конденсата и защита от гидроудара
Для полного узла учитывайте также особенности арматуры для тепловых сетей и HVAC.
8. PN, пробное давление и расчётные запасы
Нельзя автоматически умножать PN на коэффициент и объявлять результат допустимым рабочим давлением. Коррозионный припуск назначают отдельно по материалу, среде, температуре и сроку расчёта, а эрозию проверяют по скорости и конструкции. Если условия выходят за стандартный диапазон, решение подтверждают расчётом изготовителя или проектной организации, а не универсальной цифрой ресурса.
Для опрессовки используют среду, порядок и значение из паспорта и НД; испытание на прочность обычно проводят выше рабочего уровня, но конкретное давление и ограничения задаёт документация.
9. Проверка герметичности и безопасная эксплуатация
Состояние привода и арматуры контролируют по регламенту: частота осмотров зависит от температуры, циклов, качества воды и пара, коррозии, эрозии и условий объекта. Универсальный срок службы или гарантированное увеличение ресурса без этих данных не устанавливают.
10. Чек-лист фиксации решения
В документах должно быть отражено около 111 °C; если давление задано как избыточное, расчёт выполняют заново. Это позволяет связать заявленную герметичность с конкретным изделием и корректно планировать обслуживание без неподтверждённых обещаний ресурса.
Частые вопросы
Как определить температуру насыщенного пара для выбора арматуры?
Температуру насыщенного пара определяют по абсолютному давлению по таблице или диаграмме насыщения. Например, при 1,5 бар абс. она составляет примерно 111 °C. Если указано избыточное давление или пар перегретый, исходные данные нужно пересчитать и дополнить фактической температурой.
Почему для пара важно отличать абсолютное давление от избыточного?
Линия насыщения связывает температуру именно с абсолютным давлением. Манометр показывает избыточное давление, поэтому его нельзя напрямую подставлять в таблицу насыщения без прибавления атмосферного давления. Ошибка в системе отсчёта приводит к неправильному выбору материалов и уплотнений.
Как выбрать прокладку и уплотнение для насыщенного пара?
Выбор делают по температуре насыщения, давлению, числу циклов, среде и конструкции соединения. Предел зависит от эластомера: ориентировочно NBR применяют до 100–110 °C, EPDM до 140–160 °C, FKM до 180–200 °C, PTFE до 200–260 °C. Для более горячего пара часто используют графит, спирально-навитые или металлические решения по паспорту.
Как честно оценить скорость пара в проходе DN50?
Скорость считают как объёмный расход, делённый на площадь прохода, причём объёмный расход получают через удельный объём при рабочем давлении. При 1,5 бар абс., 100 кг/ч и проходе 50 мм ориентир составляет около 16 м/с при удельном объёме примерно 1,16 м³/кг. Точное значение зависит от фактического прохода и состояния пара.
Что происходит с трубопроводом при нагреве паром?
Труба, арматура и опоры меняют размеры при нагреве и охлаждении. Перемещения рассчитывают по длине, материалу и перепаду температур, после чего предусматривают направляющие, неподвижные опоры и компенсирующие элементы. Жёсткое закрепление без проверки может передать нагрузку на фланцы и корпус арматуры.
Как снизить риск термошока при пуске паровой линии?
Линию прогревают постепенно, открывают арматуру управляемо и заранее проверяют дренажи. Термошок возникает при резком температурном градиенте, например при подаче пара в холодный участок с конденсатом. Конкретную процедуру пуска задают проект, инструкция изготовителя и требования безопасности объекта.
Зачем нужен дренаж конденсата и где его устанавливают?
Дренаж удаляет воду из низких точек, карманов и мест возможного скопления конденсата. Конденсатоотводчик подбирают по нагрузке, перепаду давления и противодавлению, а его монтаж проверяют по паспорту. Схема и частота дренирования зависят от трассы и режима работы.
Как защитить паропровод от гидроудара?
Нужно не допускать скопления конденсата, обеспечить рабочие дренажи и прогревать линию перед подачей полного расхода. Арматуру открывают плавно, чтобы не разгонять воду потоком пара. Уклоны, дренажные карманы, конденсатоотводчики и отвод в обратную линию выбирают по проекту, а не по универсальному шаблону.
Что означает PN при выборе арматуры для пара?
PN — безразмерное номинальное обозначение класса давления, а не гарантированное рабочее давление при любой температуре. Допустимое давление уменьшается с ростом температуры согласно таблице «давление–температура» для конкретного материала, стандарта и исполнения. Поэтому PN проверяют вместе с температурой и паспортом изделия.
Что означает класс герметичности A по ГОСТ 9544-2019 или ISO 5208?
Класс A задаёт очень малую нормированную утечку при испытании по методике стандарта. Это не означает абсолютный нулевой пропуск и не гарантирует неизменную герметичность в эксплуатации. Результат зависит от конструкции, среды, монтажа, состояния седла и режима работы.
Можно ли считать коэффициент прочности запасом от коррозии и эрозии?
Нет. Коэффициент прочности относится к расчёту напряжений и несущей способности, а коррозионный припуск и оценку эрозии задают отдельно. Их определяют по материалу, температуре, составу среды, скорости, циклам и нормативной документации. Универсальный коэффициент для всех паровых линий некорректен.
Какие данные проверить перед заказом арматуры для пара?
Проверьте вид пара, абсолютное и избыточное давление, температуру, расход, DN, материал корпуса, таблицу «давление–температура», уплотнения, класс герметичности и схему дренажа. Также нужны режимы пуска, расчёт расширения, защита от гидроудара и требования к испытаниям. Все ограничения сверяют с паспортом изделия и проектом.
