DN обозначает условный проход для стандартизации, но не равен фактическому внутреннему диаметру трубы или арматуры, требуя проверки по паспорту изделия. Стандартизация DN обеспечивает взаимозаменяемость арматуры разных производителей.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое DN арматуры
DN обозначает условный проход, используемый для согласования арматуры и трубопроводов. Это стандартизированное обозначение не равно фактическому внутреннему диаметру корпуса или трубы: на проход влияют конструкция, толщина стенки и тип затвора. Поэтому DN читают вместе с паспортом изделия и присоединительными размерами.
Общий ряд DN упрощает подбор совместимых элементов, но не заменяет расчёт расхода и скорости среды. Один и тот же DN встречается у конструкций с полным и уменьшенным проходом. Перед заменой сверяют фактический проход, давление, среду и способ соединения.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «cold».
Смежная тема кластера «ustroystvo».
2. Устройство и принцип работы
Арматура с выбранным DN образует участок потока между присоединениями, но внутреннее сечение задаётся конкретным корпусом и затвором. Полный проход пропускает среду через сечение, близкое к трубопроводу, а уменьшенный проход добавляет сопротивление. Работу оценивают по схеме, а не по одной маркировке.
При монтаже проверяют совпадение осей, тип соединения, направление потока и доступ к затвору. Если труба и арматура имеют одинаковое обозначение DN, это ещё не подтверждает одинаковый внутренний размер. Фактическое значение берут из паспорта и сопоставляют с расчётной потерей давления.
- Шаг 1Определите требуемый расход жидкости или газа в системе.
- Шаг 2Рассчитайте необходимую площадь проходного сечения для поддержания допустимой скорости.
- Шаг 3Выберите ближайший стандартный размер DN из ряда ГОСТ.
- Шаг 4Проверьте паспорт арматуры на соответствие DN и фактический внутренний диаметр.
- Шаг 5Убедитесь в совместимости DN с присоединительными размерами труб и фитингов.
3. Ключевые параметры
Для выбора связывают требуемый расход, допустимую скорость, фактический проход, давление PN, температуру среды и вид присоединения. DN задаёт место в стандартизированном ряду, но не отвечает за прочность корпуса и не описывает весь гидравлический режим. Эти параметры проверяют совместно.
Расчёт начинают с потока и сопротивления, затем выбирают ближайшее стандартное обозначение и проверяют паспорт. Уменьшенный проход может изменить потери и рабочую точку, а несовместимый фланец или резьба остановит монтаж. Окончательное решение фиксируют по конкретной модели, а не по таблице размеров без источника.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Стандартный ряд DN (мм) | 6 мм | мм | ГОСТ 28338-89 |
| Стандартный ряд DN (мм) | 8 мм | мм | ГОСТ 28338-89 |
| Стандартный ряд DN (мм) | 10 мм | мм | ГОСТ 28338-89 |
| Стандартный ряд DN (мм) | 12 мм | мм | ГОСТ 28338-89 |
| Стандартный ряд DN (мм) | 25 мм | мм | ГОСТ 28338-89 |
| Стандартный ряд DN (мм) | 32 мм | мм | ГОСТ 28338-89 |
| Стандартный ряд DN (мм) | 40 мм | мм | ГОСТ 28338-89 |
4. Схема работы

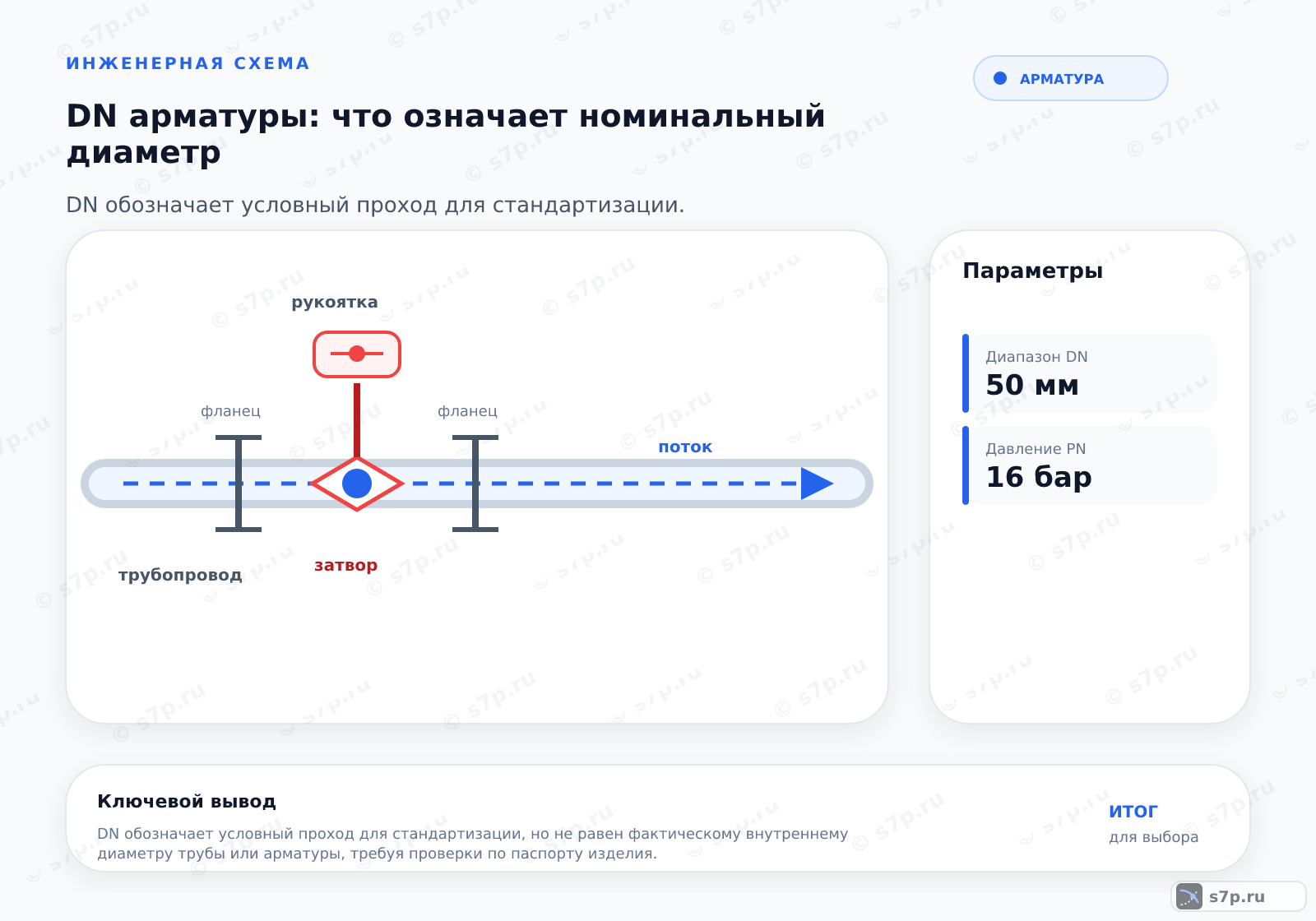

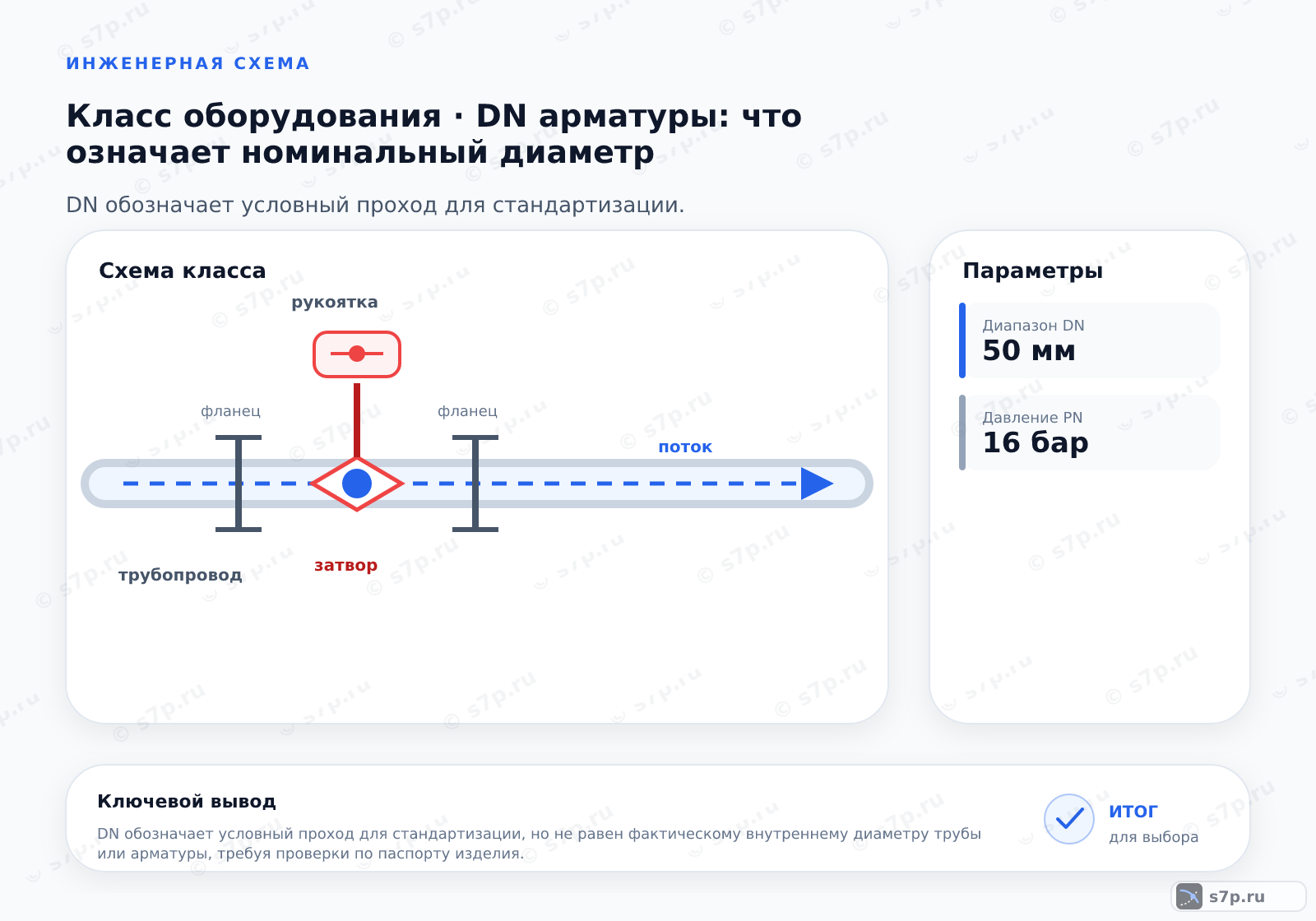

На схеме DN связывает трубопровод, арматуру и соединительные детали в одной линии. Среда проходит через выбранное внутреннее сечение, а затвор изменяет или перекрывает поток. Для проверки смотрят не только на маркировку DN, но и на место установки, тип прохода, PN и направление движения среды.
Если меняется расход или тип арматуры, повторно оценивают скорость и потери. Замена на изделие с тем же DN не гарантирует прежнего режима при другой конструкции прохода. После монтажа проверяют герметичность соединений и соответствие фактического размера паспорту конкретного изделия.
5. Виды и разновидности
Таблица сравнивает шаровый кран с полным проходом, задвижку с клиновым затвором и запорный клапан с уменьшенным проходом. У каждого варианта одинаковое обозначение DN может сочетаться с разным внутренним сечением и сопротивлением. Поэтому вид затвора рассматривают вместе с назначением участка.
Полный проход удобен там, где нужно ограничить дополнительные потери, а уменьшенный проход выбирают только после проверки расхода и характеристики сети. Для задвижки и клапана дополнительно учитывают направление установки, усилие управления, присоединение и доступ к обслуживанию.
| Значение | Источник |
|---|---|
| Шаровый кран с полным проходом (Full Bore) | инженерная практика |
| Задвижка с клиновым затвором | инженерная практика |
| Запорный клапан с уменьшенным проходом | инженерная практика |
6. На что влияет и зачем нужно
Корректный DN помогает согласовать арматуру с трубой и не создавать лишнее сопротивление из-за случайного уменьшения прохода. Он также связывает присоединительные размеры разных элементов, но не отменяет проверки фактического отверстия и PN. Нарушение этой связи приводит к монтажным переделкам и неверному расчёту режима.
При замене арматуры сохраняют DN, тип соединения, давление и функцию затвора. Если новая конструкция имеет иной проход, заново проверяют расход, скорость и потери. Маркировка на корпусе служит исходной подсказкой, а окончательное соответствие подтверждают паспортом и измерением после монтажа.
7. Частые ошибки и на что смотреть
Главная ошибка — принимать DN за внутренний диаметр трубы или проход затвора. Дополнительно проверяют PN при рабочей температуре, материал корпуса и совместимость с резьбой или фланцем. Если эти поля не совпадают, одинаковая маркировка не делает узел взаимозаменяемым.
Перед монтажом сверяют паспорт, направление потока, оси соединений и фактический проход. После запуска проверяют утечки, шум и изменение давления на участке. При отклонении ищут причину в конструкции или соединении, а не исправляют несоответствие подбором случайного переходника.
Частые вопросы
Равен ли DN внутреннему диаметру трубы?
Нет, DN — условное стандартизированное обозначение прохода, а фактический внутренний размер зависит от трубы, корпуса и конструкции затвора. У изделий с одинаковым DN может быть полный или уменьшенный проход. Для гидравлического расчёта и замены проверяют паспорт, фактическое сечение, соединение и давление PN.
Делает ли одинаковый DN арматуру взаимозаменяемой?
Одинаковый DN помогает согласовать размерный ряд, но сам по себе не подтверждает взаимозаменяемость. Дополнительно сравнивают тип резьбы или фланца, строительную длину, PN, материал, направление потока и внутренний проход. Если конструкция затвора другая, меняются потери и усилие управления. Итог подтверждают паспортом конкретного изделия.
Как выбрать DN по расходу среды?
Сначала фиксируют требуемый расход и допустимую скорость, затем рассчитывают необходимую площадь проходного сечения. После этого выбирают ближайшее обозначение из стандартного ряда и проверяют фактический проход конкретной арматуры. Окончательно сопоставляют потери, давление, температуру, тип среды и соединение. Одного расхода без схемы недостаточно.
Чем полный проход отличается от уменьшенного?
Полный проход имеет внутреннее сечение, близкое к проходу трубопровода, а уменьшенный добавляет сопротивление на участке. Это влияет на скорость и потери при одном и том же DN. В таблице представлены шаровый кран с полным проходом и запорный клапан с уменьшенным; выбор подтверждают расчётом и паспортом.
Почему DN нужно проверять вместе с PN?
DN описывает размерный ряд и проход, а PN относится к номинальному давлению и не заменяет проверку температуры и материала. Арматура с подходящим DN может не выдержать рабочий режим или иметь неподходящее соединение. Поэтому в подборе одновременно фиксируют поток, фактический проход, давление, температуру и паспортные ограничения.
Что сверить перед монтажом арматуры с указанным DN?
Проверяют маркировку и паспорт, фактический внутренний проход, тип соединения, оси труб, направление потока, PN и совместимость материалов. После установки контролируют герметичность и изменение давления на участке. Если труба и арматура обозначены одинаково, но проход или фланец отличаются, узел не собирают без подтверждённого переходного решения.
