Запорная арматура служит для полного перекрытия потока, регулирующая — для точного поддержания параметров среды, а предохранительная — для автоматического сброса избыточного давления при аварийных ситуациях.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Запорная, регулирующая или предохранительная арматура

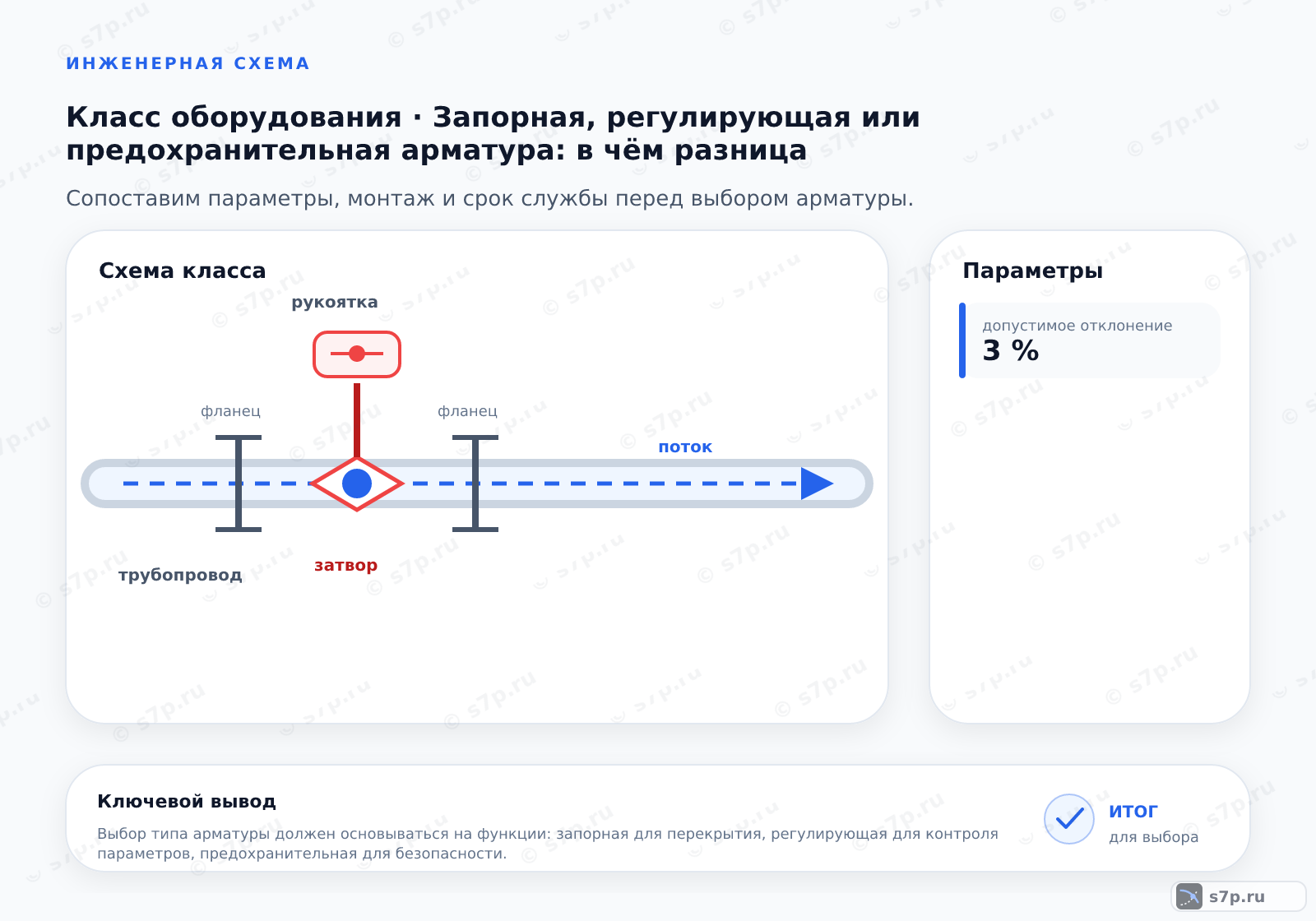

Запорная, регулирующая и предохранительная арматура выполняют разные действия с рабочей средой. Запорный орган отделяет участок и удерживает поток в закрытом состоянии. Регулирующий орган меняет проход по команде системы, чтобы поддерживать заданный параметр. Предохранительный узел реагирует на избыточное давление и открывается по заложенной уставке, если это допускает конкретная конструкция.
При подборе сначала формулируют задачу линии. Для ремонта участка нужен орган, который обеспечивает отключение и последующую проверку изоляции. Для температуры или расхода требуется управляемое изменение прохода. Для защиты котла или другого оборудования проверяют сбросной путь, уставку, пропускную способность и совместимость с рабочей средой.
Смешение функций приводит к ошибке: запорный кран не заменяет регулирующий клапан, а предохранительный клапан не используют как обычный орган управления. Внешнее сходство корпуса не говорит о назначении. Тип, материалы, присоединение, привод и допустимые режимы сверяют с паспортом и проектной схемой.
Решение принимают по последствию отказа и способу контроля. Для запорной арматуры наблюдают за герметичностью, для регулирующей — за реакцией на команду и устойчивостью параметра, для предохранительной — за готовностью сбросного пути и корректностью уставки. Эти проверки не объединяют в общую формальную операцию.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «cold».
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
2. Таблица сравнения
Сравнительная таблица отделяет функцию от конструкции. Запорный вариант оценивают по полному перекрытию и утечке после посадки, регулирующий — по диапазону хода, реакции привода и потерям давления, предохранительный — по открытию при заданном воздействии и восстановлению закрытого состояния. Для каждого типа нужен свой набор признаков исправности.
При сопоставлении смотрят на среду, давление, температуру, материал деталей, соединение и место обслуживания. Потери давления на клапане нельзя рассматривать отдельно от требуемого расхода и характеристики системы. Стоимость обслуживания также зависит от доступа, уплотнений и процедуры проверки, а не только от названия арматуры.
Табличное отклонение параметра используют как справочную границу, если оно относится к выбранному исполнению. Уставку предохранительного устройства не переносят между линиями без расчёта и паспорта. Для регулирующего клапана проверяют, что привод способен удерживать нужное положение, а для запорного — что привод доводит орган до герметичной посадки.
Итог сравнения оформляют как соответствие задачи и типа арматуры. Если требуется сочетание функций в узле, описывают их раздельно и проверяют каждую по своему источнику. Это предотвращает ситуацию, когда покупают запорное устройство для регулирования или ожидают от защитного клапана постоянного поддержания режима.
3. Определения вариантов
Запорная арматура работает как граница между участками: затвор переводят в закрытое или открытое положение и проверяют герметичность. Регулирующая арматура изменяет площадь прохода, поэтому её оценивают по управляемости, устойчивости и влиянию на давление. Предохранительная арматура предназначена для ограничения опасного роста давления и имеет отдельную настройку срабатывания.
Функция связана с рабочим органом и приводом. Ручной кран может перекрывать линию, клапан с приводом может менять проход по сигналу, а защитное устройство действует по давлению среды. Конкретное исполнение определяют по паспорту: одинаковое бытовое название не гарантирует одинаковую характеристику.
Для регулирующего клапана оценивают диапазон изменения прохода и поведение при команде. Для запорного устройства проверяют усилие посадки и отсутствие пропуска. Для предохранительного — свободный отвод среды, уставку и возможность проверки без блокировки защитной функции. Смешивать критерии при выборе нельзя.
Материалы корпуса, седла, пружины, уплотнений и привода сопоставляют с температурой, давлением и химическим воздействием. Изменение среды может потребовать другого исполнения даже при том же соединении. Документы на узел сохраняют вместе со схемой, чтобы последующее обслуживание не меняло исходное назначение.
4. Когда что применять
Для отключения участка перед ремонтом таблица указывает запорный шаровой кран. Его проверяют по герметичности и доступу к рукоятке или приводу. Для поддержания температуры в помещении рассматривают термостатический регулирующий клапан: он должен соответствовать среде, диапазону настройки и характеристике отопительного контура.
Для защиты котла от перегрева используют предохранительный клапан с уставкой, указанной для конкретной схемы. Проверяют направление сброса, отвод среды, доступ для осмотра и отсутствие запорного элемента, который может изолировать защиту. Уставку и параметры не выбирают по внешнему виду корпуса.
Запорный орган не заменяет регулирующий даже при наличии ручки, а регулирующий не следует считать защитным без подтверждённого режима срабатывания. Если в узле присутствуют разные функции, каждую арматуру описывают по назначению и соединяют в схеме так, чтобы отказ элемента не скрывал состояние остальной системы.
Перед применением проверяют монтажное положение, усилие привода, температуру и давление, материалы уплотнений и возможность безопасного обслуживания. Если параметров среды не хватает, подбор останавливают до уточнения. Паспорт конкретного клапана имеет приоритет над общей рекомендацией из таблицы.
| Значение | Источник |
|---|---|
| Для отключения участка трубопровода для ремонта: использовать запорный шаровой кран. | СП 89.13330.2016 |
| Для поддержания постоянной температуры в помещении: использовать термостатический регулирующий клапан. | СП 60.13330.2020 |
| Для защиты котла от перегрева: установить предохранительный клапан с уставкой 3 бар. | ГОСТ 12.4.011-89 |
5. Эксплуатация
Стоимость обслуживания зависит от функции арматуры и состава проверки. Запорный узел требует контроля герметичности и хода, регулирующий — проверки привода и устойчивости параметра, предохранительный — подтверждения уставки и свободного сброса. К этим работам добавляются доступ, отключение линии и состояние уплотнений.
Потери давления на регулирующем клапане учитывают вместе с характеристикой системы, иначе выбранный узел может не обеспечить требуемый режим. Для запорного устройства смотрят сопротивление в открытом положении и отсутствие остаточного пропуска. Для предохранительного важнее готовность сработать и корректный отвод среды.
Уплотнения осматривают по следам старения, утечки и изменению усилия. Привод проверяют по команде и фактическому положению, а защитное устройство не блокируют ради удобства ремонта. Табличные расходы и сроки сверяют с паспортом и реальной доступностью узла.
Эксплуатационную запись ведут раздельно для каждой функции: фиксируют режим, результат проверки и обнаруженные отклонения. Замена детали допустима после подтверждения совместимости по среде и давлению. Если после обслуживания параметр не стабилизируется или защитное устройство не проходит контроль, узел не считают исправным без дополнительной диагностики.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Потери давления на клапане | 0.5 бар | бар | паспорт оборудования |
| Срок службы уплотнений | 5 лет | лет | инженерная практика |
Частые вопросы
Как определить, какой тип арматуры нужен для участка?
Формулируют действие, которое должно происходить с потоком. Для отключения и изоляции выбирают запорный орган, для поддержания температуры или расхода — регулирующий, для защиты от избыточного давления — предохранительный. Затем проверяют среду, давление, температуру, материалы, присоединение и способ управления. Назначение подтверждают паспортом и схемой, потому что похожий корпус может иметь другую функцию.
Можно ли использовать шаровой кран для регулирования?
Шаровой кран из таблицы предназначен для отключения участка, а не для постоянного поддержания параметра. При промежуточном положении меняются нагрузки на затвор и уплотнение, появляется риск нестабильного режима и износа. Для регулирования выбирают устройство с соответствующей характеристикой и приводом. Если конкретный производитель допускает иной режим, это подтверждают паспортом, а не формой корпуса.
Что проверить у регулирующего клапана перед монтажом?
Сверяют рабочую среду, давление, температуру, направление движения, материал корпуса и уплотнений, характеристику прохода, привод и доступ для обслуживания. Оценивают потери давления в составе всей системы и проверяют, что привод удерживает требуемое положение. После монтажа сопоставляют команду с фактическим ходом и смотрят, стабилизируется ли параметр без рывков и утечки.
Как проверить предохранительный клапан в схеме котла?
Уточняют уставку и допустимый режим по проекту и паспорту, проверяют направление сброса и свободный отвод среды. Защитную линию не перекрывают арматурой, которая может скрыть готовность устройства. Осматривают соединения, следы утечки и доступ для контрольной операции. Если срабатывание или отвод не подтверждены, защиту не считают исправной по внешнему признаку.
Почему на регулирующем клапане растут потери давления?
Причиной может быть загрязнение прохода, неверный размер, работа в неподходящем положении, повреждение седла или изменение расхода системы. Сначала сопоставляют фактический режим с паспортной характеристикой, затем проверяют фильтрацию, привод и состояние соединений. Нельзя компенсировать проблему случайным изменением уставки. Потери оценивают вместе с насосом, трубопроводом и требуемым параметром потребителя.
Как сравнивать стоимость обслуживания разных функций?
Сравнивают одинаковый состав работ, но учитывают различия проверки. Запорному узлу нужен контроль герметичности и хода, регулирующему — проверка привода и устойчивости параметра, предохранительному — контроль уставки и сбросного пути. В смете отдельно фиксируют доступ, отключение, замену уплотнений и повторное испытание. Табличные расходы сверяют с паспортом и фактическим состоянием узла.
