Трубопроводная арматура классифицируется по функции на запорную, регулирующую, предохранительную, обратную и дренажную, каждая из которых выполняет строго определенную задачу по управлению потоком среды в системе. Правильный выбор арматуры снижает гидравлические потери в системе.
данные обновлены 2026-10-21 ·
1. Что такое виды трубопроводной арматуры
Трубопроводную арматуру разделяют по функции: запорную, регулирующую, предохранительную, обратную и дренажную. Функция определяет, что происходит с потоком, но не выбирает конкретную модель. Для подбора дополнительно фиксируют среду, температуру, давление, условный проход, материалы корпуса и уплотнений, способ соединения и доступ к обслуживанию.
Назначение участка связывают с рабочим органом и схемой движения среды. Запорное устройство должно перекрывать поток, обратное — не допускать обратного движения, предохранительное — работать в заданной защитной функции. Маркировку, стрелку и паспорт проверяют до монтажа, потому что внешняя форма не подтверждает назначение.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «cold».
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
2. Устройство и принцип работы
Любая арматура включает корпус с проходом, затвор или регулирующий элемент, уплотнения и орган управления. Шаровой кран быстро перекрывает поток и имеет небольшое сопротивление, подъёмный обратный клапан открывается при достаточном перепаде, а поворотный вариант рассчитан на компактную установку при большом диаметре. Свойства подтверждают паспортом исполнения.
Подбор начинают с функции, затем сопоставляют среду, давление и температуру. После выбора прохода и PN проверяют материал корпуса и уплотнений, направление потока и способ управления. При монтаже контролируют стрелку на корпусе, качество соединения и отсутствие заеданий, а для обратного клапана — свободное открытие в рабочем направлении.
- Шаг 1Определите тип арматуры по функции (запор, регулирование, защита).
- Шаг 2Уточните параметры среды (давление, температура, агрессивность).
- Шаг 3Выберите условный проход DN, соответствующий диаметру трубы.
- Шаг 4Подберите номинальное давление PN по расчёту и требованиям к рабочим параметрам.
- Шаг 5Выберите материал корпуса и уплотнений под среду.
- Шаг 6Проверьте соответствие стандартам герметичности и безопасности.
- Шаг 7Установите арматуру с учетом направления потока (стрелка на корпусе).
3. Ключевые параметры
В таблице приведены рабочее давление 1.5 бар, температура среды 95 °C, условный проход 50 мм, номинальное давление 16 бар, скорость потока 1.5 м/с и давление сброса 3 бар. Эти параметры рассматривают вместе: давление и температура задают режим, проход и скорость описывают движение среды, а давление сброса относится к защитной функции.
Числа из таблицы нельзя переносить на другую модель без паспорта. Проверяют также материал, герметичность, соединение, привод и направление потока. Если функция требует защиты или предотвращения обратного движения, одного совпадения прохода недостаточно: конструкцию сопоставляют со схемой участка и условиями срабатывания.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура среды | 95 °C | °C | инженерная практика; сверить по паспорту |
| Условный проход | 50 мм | мм | инженерная практика; сверить по паспорту |
| Номинальное давление | 16 бар | бар | инженерная практика; сверить по паспорту |
| Скорость потока | 1.5 м/с | м/с | инженерная практика; сверить по паспорту |
| Давление сброса | 3 бар | бар | инженерная практика; сверить по паспорту |
4. Схема работы

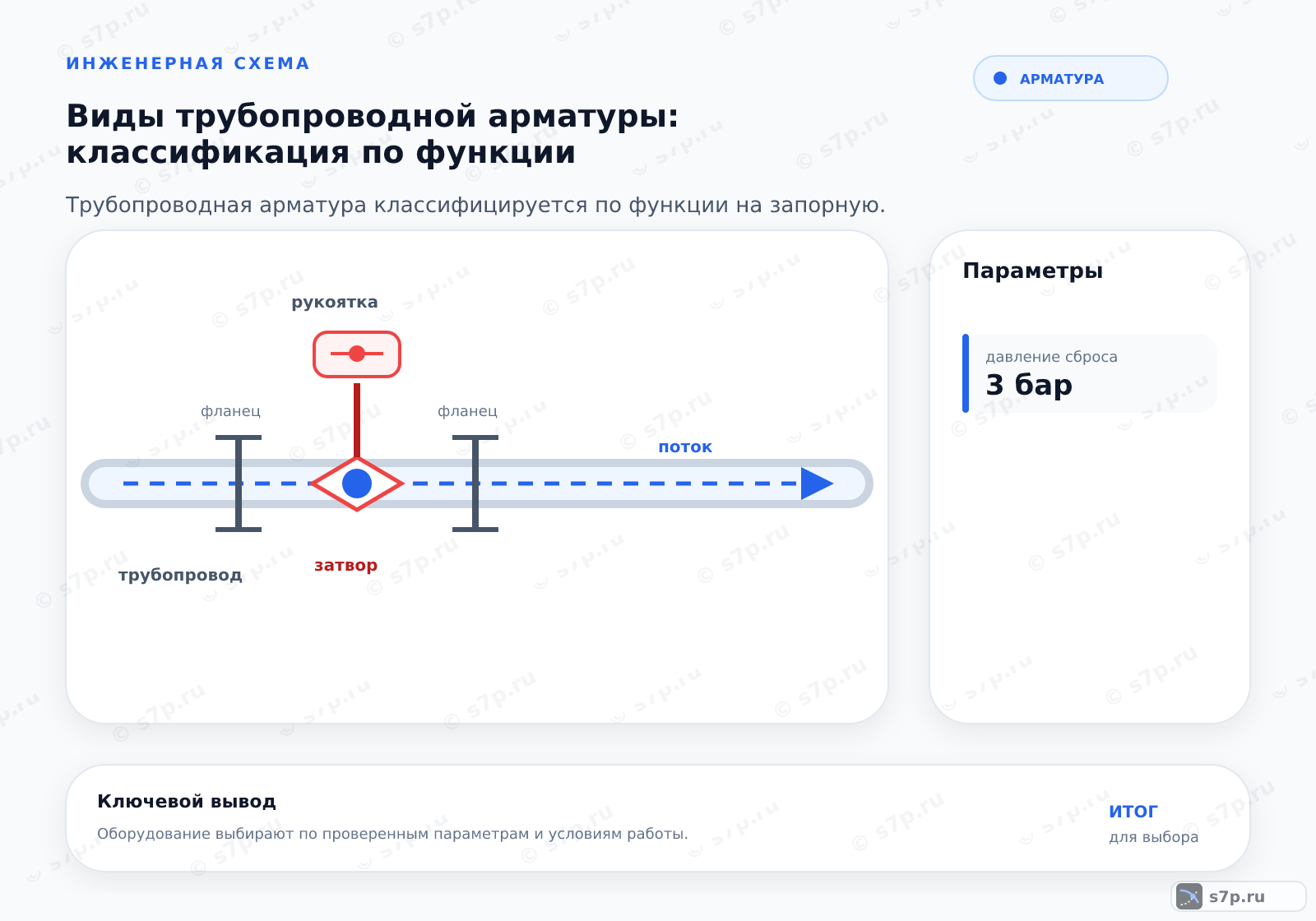

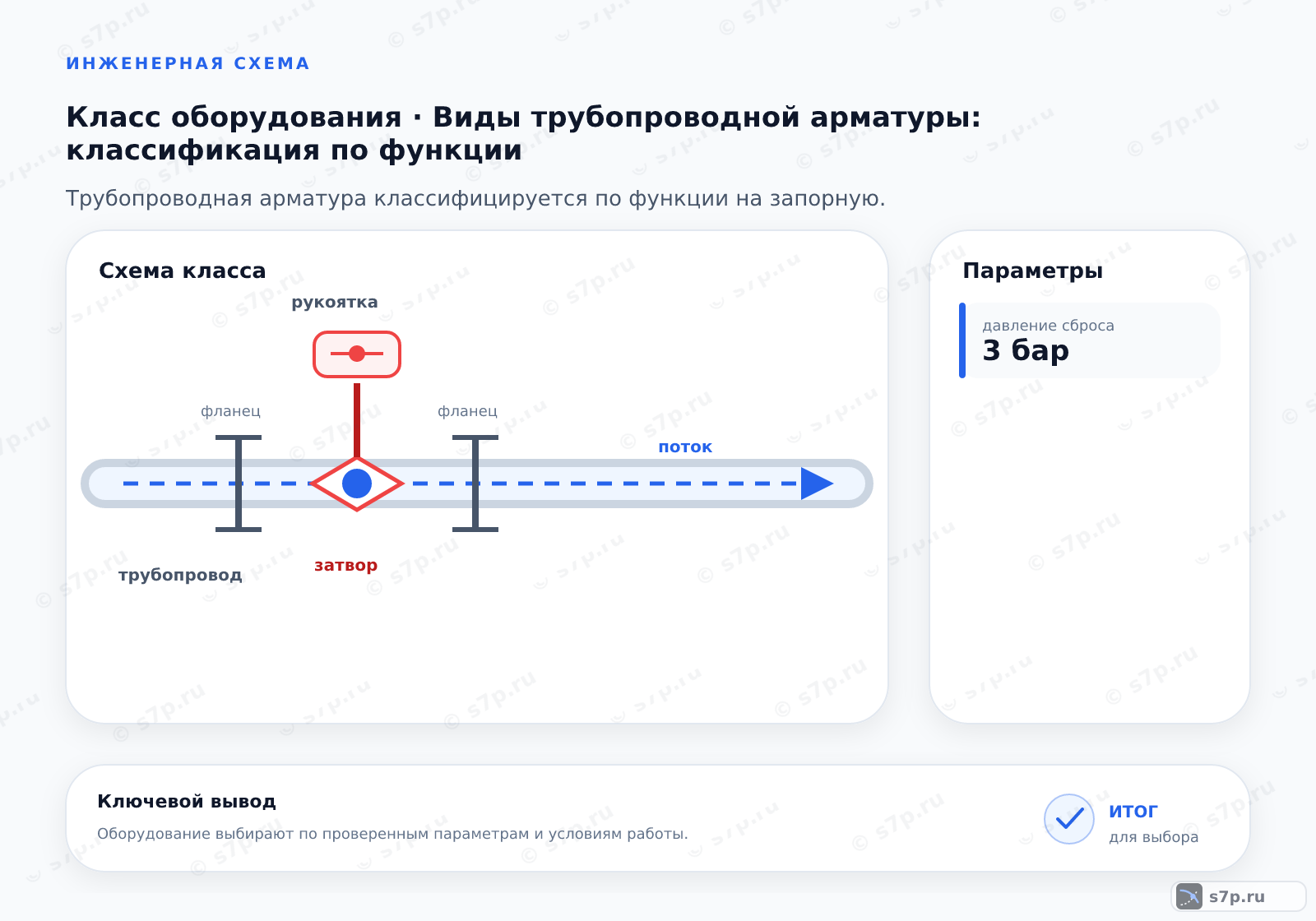

В рабочей схеме поток проходит через корпус, а положение затвора задаёт его состояние. Запорная арматура отделяет участок, регулирующая меняет проход, обратная перекрывает обратное движение, предохранительная реагирует на заданный режим, а дренажная выводит среду из нужной зоны. Выбранная функция должна совпадать с ролью элемента на схеме.
Перед установкой отмечают направление среды, точки отключения и места обслуживания. Стрелку на корпусе сопоставляют с проектом, а привод — с требуемым способом управления. После монтажа проверяют ход затвора, герметичность соединений и доступ к органу управления. Для обратного клапана отдельно наблюдают, не возникает ли обратный поток при остановке оборудования.
5. Виды и разновидности
Шаровой кран выбирают для быстрого перекрытия и малого сопротивления. Подъёмный обратный клапан требует перепада давления и потока для открытия, поворотный обратный клапан отличается компактностью при большом диаметре. Эти варианты не заменяют друг друга автоматически, поскольку рассчитаны на разные схемы, направления и режимы движения среды.
Разновидность оценивают по функции, кинематике затвора, материалу, соединению и способу обслуживания. Если арматура должна регулировать поток, запорный элемент не используют в таком режиме без подтверждения документацией. При выборе защитного устройства проверяют давление срабатывания и сброса, а также место безопасного отвода среды.
| Значение | Источник |
|---|---|
| Шаровой кран: быстрое перекрытие, низкое сопротивление. | инженерная практика; сверить по паспорту |
| Подъемный обратный клапан требует достаточного перепада давления и потока для открытия. | инженерная практика; сверить по паспорту |
| Поворотный обратный клапан: большой диаметр, компактность. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Запорная арматура рассчитана на отделение участка, а не на постоянное дросселирование. Использование её для регулирования ускоряет износ затвора и уплотнений. Обратный клапан в исходных материалах связан с предотвращением гидроударов при остановке насосов, поэтому его положение и направление потока проверяют по схеме.
Функциональный выбор влияет на сопротивление, устойчивость режима и обслуживание. Ошибка проявляется как шум, вибрация, неполное закрытие, обратное движение или лишняя нагрузка на привод. Диагностику начинают с фактического положения, стрелки, параметров среды и состояния соединений, затем сопоставляют результат с паспортом выбранного типа.
7. Частые ошибки и на что смотреть
Арматуру не устанавливают без проверки направления потока и стрелки на корпусе. Герметичность предохранительных клапанов контролируют ежегодно, как указано в исходном материале. Шаровой кран не оставляют частично открытым без подтверждения допустимого режима: такой способ работы ускоряет износ и меняет сопротивление участка.
Перед пуском сверяют функцию, проход, давление, температуру, материал и соединение. После пуска наблюдают за шумом, вибрацией, обратным движением и внешней течью. Если симптом не соответствует ожидаемой функции, сначала проверяют монтаж и положение затвора, а затем рассматривают неисправность или неправильный подбор.
Частые вопросы
Как выбрать функцию арматуры для участка?
Сначала определяют задачу потока: перекрытие, регулирование, защита, предотвращение обратного движения или дренаж. Затем фиксируют среду, температуру, давление, проход, материалы, соединение и направление движения. Функцию связывают со схемой, а конкретный затвор и привод подтверждают паспортом. Внешнее сходство изделий не заменяет проверку роли в узле.
Чем шаровой кран отличается от обратного клапана?
Шаровой кран предназначен для быстрого перекрытия и имеет небольшое сопротивление при открытом проходе. Подъёмный обратный клапан открывается при достаточном перепаде давления и потока, а поворотный вариант отличается компактностью при большом диаметре. Обратные клапаны работают по направлению среды, поэтому их выбирают по схеме, а не как замену ручному запорному органу.
Какие числа из таблицы нужны для предварительного сравнения?
В исходной спецификации указаны рабочее давление 1.5 бар, температура 95 °C, условный проход 50 мм, номинальное давление 16 бар, скорость потока 1.5 м/с и давление сброса 3 бар. Эти значения помогают увидеть режим конкретного набора, но не становятся универсальными пределами. Новую модель проверяют по её паспорту и схеме.
Как не ошибиться с направлением потока?
Перед установкой находят стрелку на корпусе и сравнивают её с проектным движением среды. Для обратного клапана дополнительно проверяют, что затвор открывается в рабочем направлении и закрывается при обратном движении. После монтажа наблюдают за шумом, вибрацией и герметичностью. При расхождении маркировки и схемы арматуру не разворачивают по предположению.
Почему запорную арматуру не используют для постоянного дросселирования?
Запорный орган рассчитан на отделение участка, а частичное положение меняет нагрузку на затвор и уплотнения. Такое использование ускоряет износ и может увеличить сопротивление. Если требуется регулирование, выбирают регулирующий элемент с подтверждённой рабочей функцией. Для обратного клапана, наоборот, проверяют свободное открытие и отсутствие препятствий потоку.
Что осматривать при эксплуатации разных типов?
У запорного и регулирующего органа проверяют положение, ход и наружную герметичность. У обратного клапана наблюдают за обратным движением, шумом и признаками гидроудара. У предохранительной арматуры контролируют герметичность ежегодно, как указано в исходном материале. Для всех типов сверяют среду, давление, температуру, соединения и доступ к ремонту.
