Герметичность узла обеспечивается плотным прижатием запирающего органа к седлу под действием усилия шпинделя, а износ деталей зависит от качества материалов и чистоты рабочей среды. Узел арматуры представляет собой сочетание запирающего органа, седла и шпинделя, обеспечивающее перекрытие потока и герметичность за счет механического прижатия. Повышение усилия прижима увеличивает герметичность, но ускоряет износ. Поток среды проходит через корпус, встречая запирающий орган, прижатый к седлу.
данные обновлены 2026-10-21 ·
1. Что такое затвор, седло и шпиндель арматуры
Затвор перекрывает проход, седло образует неподвижную уплотняющую поверхность, а шпиндель передаёт усилие от маховика или привода. При закрытии шпиндель перемещает затвор к седлу, и контакт деталей ограничивает поток. Герметичность возникает в зоне прижатия, поэтому состояние каждой части рассматривают вместе, а не изолируют неисправность по внешнему признаку.
Поверхность седла и затвора должна соответствовать материалу и чистоте рабочей среды. Загрязнение оставляет зазор, износ меняет форму контакта, а повреждение резьбы шпинделя затрудняет посадку. Повышенное усилие может временно изменить контакт, но одновременно ускоряет повреждение резьбы, уплотнения и направляющих.
Шпиндель бывает связан с приводом так, что движется поступательно или вращательно, передавая механическую нагрузку на затвор. У выдвижной схемы подвижная часть находится вне среды, что снижает риск коррозии резьбы; для скрытого исполнения доступ и контроль организуют иначе. Конкретную кинематику сверяют с паспортом.
При осмотре фиксируют состояние корпуса, уплотнений, привода, седла и затвора. Недостаточно проверить, вращается ли маховик: важно увидеть ход, посадку и отсутствие пропуска. Для ремонта заранее определяют способ изоляции участка, доступ к крышке и порядок контроля после сборки.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «cold».
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
2. Устройство и принцип работы
Команда от маховика или привода передаётся через шпиндель на затвор. При открытии затвор отходит от седла и освобождает проход, при закрытии возвращается к уплотняющей поверхности. Плавность этого движения определяется состоянием резьбы, направляющих, смазки и контакта с рабочей средой.
Обслуживание начинают с внешнего осмотра корпуса и уплотнений, затем оценивают усилие вращения и работу привода. После изоляции участка проверяют герметичность и место утечки. Седло и затвор очищают от загрязнения способом, совместимым с материалом, а изношенные детали заменяют по паспорту.
Сборка требует правильной посадки затвора, чистых сопрягаемых поверхностей и смазки шпинделя, если она предусмотрена конструкцией. Излишнее усилие прижима не заменяет точную посадку. После установки проверяют, что привод проходит рабочий ход, указатель показывает реальное положение, а уплотнения не пропускают среду.
Если при управлении появляется рывок, сначала ищут загрязнение, повреждение резьбы, перекос, сухое трение или препятствие в приводе. Если ход свободный, но герметичность не восстанавливается, осматривают седло и затвор. Причину связывают с результатом контроля, а не с жалобой на тугой маховик.
- Шаг 1Визуальный осмотр корпуса и уплотнений на наличие повреждений.
- Шаг 2Проверка усилия вращения маховика или работы привода.
- Шаг 3Оценка герметичности путем измерения утечек.
- Шаг 4Демонтаж и очистка седла и затвора.
- Шаг 5Замена изношенных деталей при превышении допустимого износа.
- Шаг 6Сборка узла с нанесением смазки на шпиндель.
3. Ключевые параметры
В таблице параметры разделены на режим среды, состояние деталей и ресурс работы. Допустимое давление и температура относятся к конкретным материалам корпуса, седла, затвора, шпинделя и уплотнений. Их сопоставляют с фактической средой, потому что изменение режима меняет усилие прижима и скорость износа.
Допустимый износ описывает состояние сопрягаемых поверхностей и не заменяет контроль утечки. Класс герметичности проверяют предусмотренной процедурой, а усилие прижима сопоставляют с приводом и конструкцией. Избыточное усилие не является безопасным способом улучшить герметичность: оно может повредить седло и резьбу.
Ресурс работы связывают с числом циклов, чистотой потока, смазкой и качеством обслуживания. Значение из таблицы нельзя переносить на среду с абразивом или агрессивным воздействием без проверки паспорта. Состояние узла оценивают по фактическому ходу, утечке, шуму, вибрации и результатам осмотра.
Перед подбором выписывают давление, температуру, материал, герметичность, допустимый износ, усилие и режим привода. Затем проверяют совместимость запирающего органа и седла с рабочей средой. Если паспорт задаёт иные ограничения, он имеет приоритет над справочной строкой и общим описанием.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимое давление | 16 бар | бар | инженерная практика; сверить по паспорту |
| Температура среды | 200 °C | °C | инженерная практика; сверить по паспорту |
| Допустимый износ | 0.05 мм | мм | инженерная практика; сверить по паспорту |
| Класс герметичности | 4 класс | класс | инженерная практика; сверить по паспорту |
| Ресурс работы | 20000 циклов | циклов | инженерная практика; сверить по паспорту |
| Усилие прижима | 500 Н | Н | инженерная практика; сверить по паспорту |
4. Схема работы

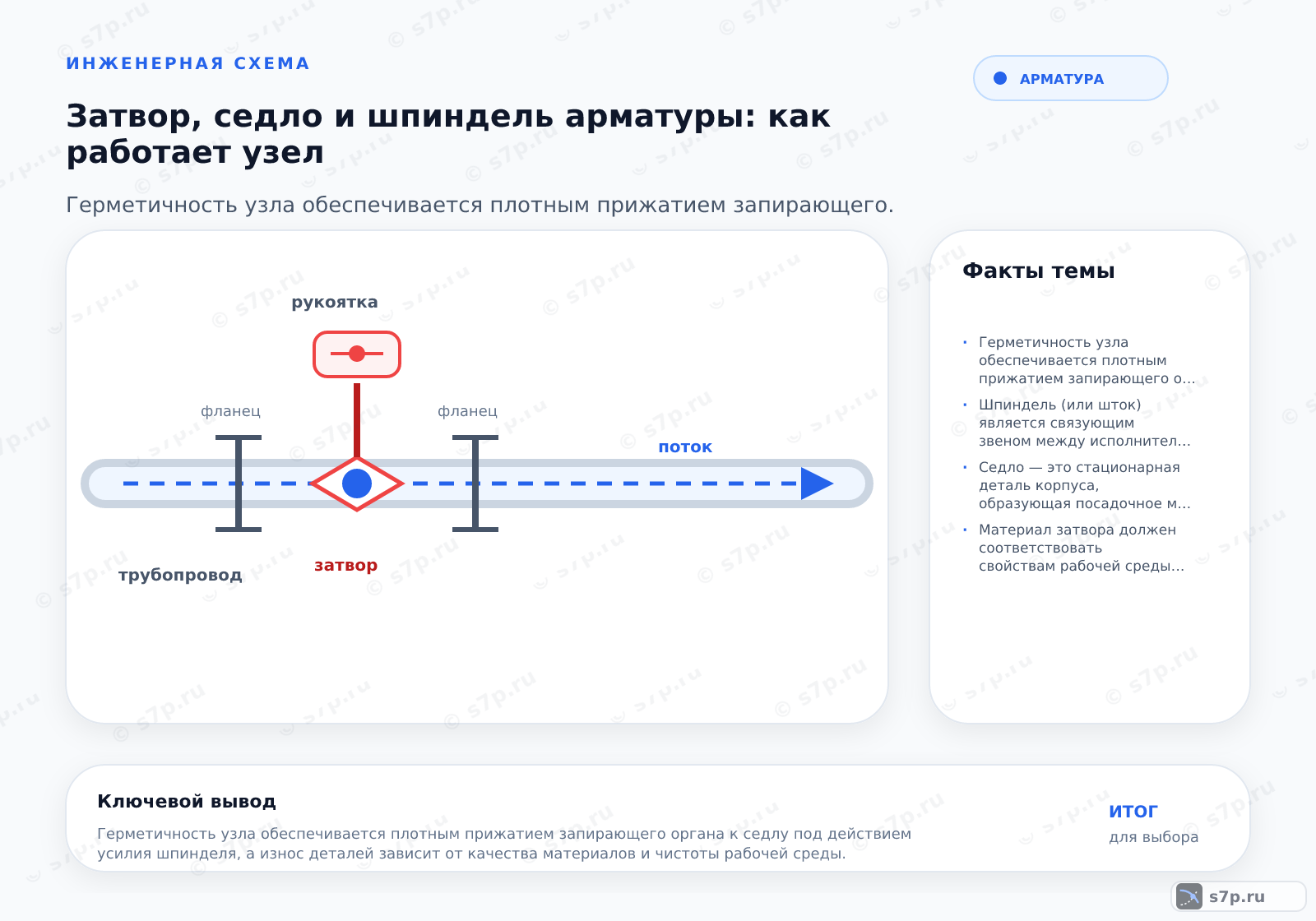

Поток проходит через корпус до тех пор, пока затвор отведён от седла. При перемещении шпинделя затвор приближается к неподвижной поверхности, уменьшая проход и формируя зону перекрытия. Финальное состояние определяют не по положению маховика, а по совпадению хода, посадки и результата проверки герметичности.

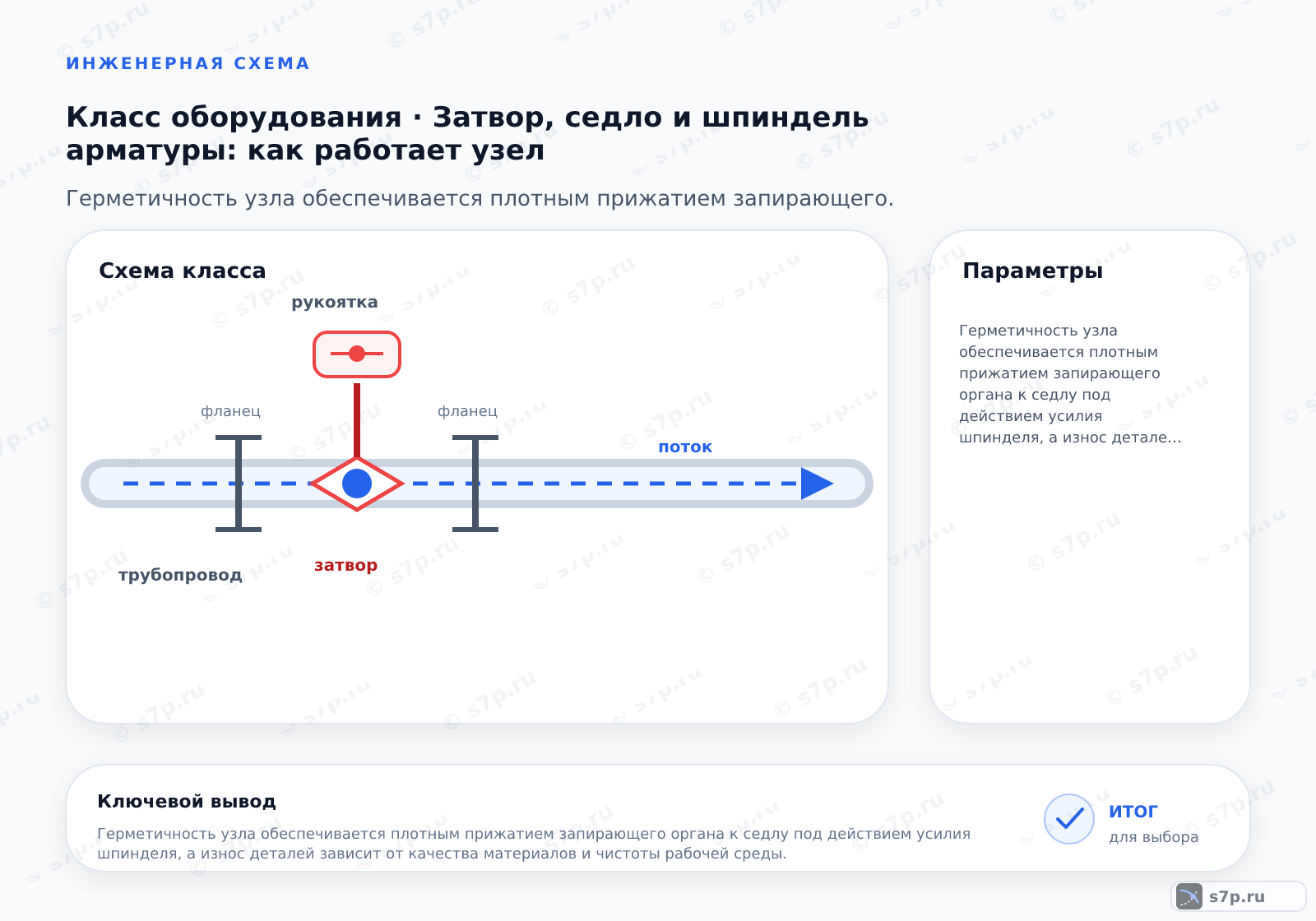

Схема показывает связь привода, шпинделя, затвора, седла и направления среды. Любой перекос между этими элементами меняет контакт и усилие. При монтаже проверяют соосность, опоры трубопровода, положение крышки и доступ к уплотнению, чтобы корпус не принимал внешнюю нагрузку.
Выдвижной шпиндель позволяет контролировать наружное перемещение, но требует свободного пространства и защиты резьбы от среды. Скрытая схема уменьшает наружный габарит, зато состояние затвора определяют по указателю, приводу и результату перекрытия. Способ контроля фиксируют вместе со схемой узла.
При отклонении от ожидаемой работы сравнивают команду, движение шпинделя, посадку затвора и появление утечки. Такая последовательность помогает отделить неисправность привода от повреждения седла. После ремонта контроль повторяют при условиях, разрешённых для конкретного исполнения.
5. Виды и разновидности
Клиновой затвор может быть цельным, гибким или разрезным; его форма влияет на прижатие к седлам и компенсацию изменения контакта. Поршневой вариант перекрывает проход поршнем. Шаровой использует поворачивающийся шар с отверстием. Каждую конструкцию проверяют по своей кинематике и паспорту.
При выборе сравнивают среду, давление, температуру, требуемую герметичность, привод и доступ к ремонту. Выбранный тип запирающего органа не заменяет другой без проверки седла, корпуса и направления движения. Особое внимание уделяют чистоте потока и возможности удалить отложения с контактных поверхностей.
Клиновой узел чувствителен к состоянию седел, направляющих и усилию прижима. Поршневой — к чистоте цилиндрических поверхностей и уплотнений. Шаровой — к состоянию шара, седел и привода поворота. Эти признаки помогают выбрать направление диагностики, но не отменяют разборку по инструкции изготовителя.
Если меняют тип затвора, сверяют строительные размеры, ход, соединение привода и порядок обслуживания. Новая форма корпуса может потребовать другого положения привода или иного доступа к крышке. Решение подтверждают чертежом, паспортом и проверкой герметичности после монтажа.
| Значение | Источник |
|---|---|
| Клиновой затвор может быть цельным клином, гибким или разрезным; два диска характерны не для всех конструкций. | инженерная практика; сверить по паспорту |
| Затвор поршневой: поршень, перекрывающий поток. | инженерная практика; сверить по паспорту |
| Затвор шаровой: шар с отверстием, поворачивающийся. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Материал затвора и седла влияет на сопротивление износу, совместимость с рабочей средой и способность сохранять контактную поверхность. Твёрдые покрытия применяют только там, где они предусмотрены конструкцией и совместимы с ответной деталью. Материал не компенсирует загрязнение, перекос или превышение режима.
Смазка шпинделя снижает трение в резьбе и направляющих, если её допускает паспорт. Неподходящий состав может повредить уплотнение или вступить в реакцию со средой, поэтому проверяют назначение смазки, чистоту поверхности и состояние резьбы перед нанесением.
Связь материалов и обслуживания проявляется в усилии хода, герметичности и продолжительности работы узла. При росте усилия проверяют не только смазку, но и седло, затвор, привод и загрязнение. Изменение детали без поиска причины может оставить исходный дефект.
Практический результат оценивают по свободному перемещению, отсутствию утечки и сохранению поверхности после переключения. Эти признаки связывают с режимом среды и журналом обслуживания. Если фактическое состояние выходит за паспортные пределы, узел выводят на диагностику и не компенсируют износ дополнительным прижатием.
7. Частые ошибки и на что смотреть
Превышение давления нагружает корпус, седло, затвор и уплотнения сверх режима, для которого они подобраны. Работа при повышенной температуре меняет свойства материалов и ускоряет износ. Перед эксплуатацией сопоставляют фактическую среду с паспортными ограничениями, а не оценивают запас по внешнему виду.
Отсутствие подходящей смазки увеличивает трение шпинделя и может вызвать заедание. Избыток или неверный состав тоже вреден: он загрязняет контактную зону и нарушает совместимость с уплотнением. Обслуживание выполняют после изоляции участка, очистки и проверки состояния резьбы.
Твёрдые включения в потоке повреждают седло и затвор, вызывают эрозию и оставляют путь для утечки. При появлении шума, рывков или пропуска проверяют фильтрацию, направление движения и состояние поверхностей. Случайная подтяжка привода скрывает симптом и увеличивает нагрузку на детали.
После ремонта проверяют затяжку, ход шпинделя, посадку затвора, герметичность и отсутствие внешней утечки. Если давление или температура не соответствуют паспорту, арматуру не возвращают в режим только после регулировки. Причину отклонения фиксируют в журнале и уточняют порядок дальнейшей эксплуатации.
Частые вопросы
Как связаны затвор, седло и шпиндель?
Шпиндель передаёт усилие от маховика или привода к затвору, а затвор прижимается к неподвижному седлу и перекрывает проход. Герметичность зависит от контакта поверхностей, чистоты среды, состояния резьбы и правильности хода. Поэтому проверяют не только вращение привода, но и посадку затвора, отсутствие утечки и состояние уплотнений.
Из-за чего растёт усилие на шпинделе?
Причиной может быть загрязнение, отсутствие подходящей смазки, повреждение резьбы, перекос затвора, износ седла или неисправность привода. Участок сначала изолируют, затем сравнивают движение шпинделя и положение запирающего органа. Дополнительное прижатие не заменяет диагностику. После очистки и ремонта проверяют свободный ход, герметичность и соответствие режима паспорту.
Как понять, что изношено седло, а не уплотнение шпинделя?
Утечку через закрытый проход связывают с затвором и седлом, а выход среды вокруг штока — с уплотнением шпинделя или крышки. Место утечки фиксируют при безопасно изолированном участке, затем проверяют положение затвора и состояние соединений. Симптомы могут сочетаться, поэтому при разборке осматривают сопряжённые поверхности и не ограничиваются заменой видимого уплотнения.
Как выбрать материал запирающих деталей?
Сопоставляют рабочую среду, давление, температуру, наличие твёрдых включений и требуемую герметичность с материалами затвора, седла, шпинделя и уплотнений. Проверяют совместимость покрытия и ответной поверхности. Выбор по названию сплава или по внешнему сходству корпуса ненадёжен. Допустимое сочетание подтверждают паспортом, схемой эксплуатации и сведениями о фактическом составе среды.
Когда шаровой затвор сравнивают с клиновым?
Сравнение имеет смысл, когда совпадают задача перекрытия, среда, давление, температура, присоединение и требования к приводу. Шаровой затвор поворачивает шар с отверстием, клиновой перемещает затвор к седлам; у них различаются ход, контактные поверхности и обслуживание. Замену подтверждают чертежом и паспортом, проверяя место для привода и контроль герметичности.
Что проверить после нанесения смазки на шпиндель?
Убеждаются, что состав разрешён для материала резьбы, уплотнений и рабочей среды. Удаляют излишки с доступных поверхностей, проверяют плавность хода и отсутствие загрязнения в зоне седла. Затем сопоставляют положение затвора с указателем и выполняют контроль герметичности. Если усилие не уменьшилось, ищут перекос, износ или повреждение, а не добавляют смазку без ограничения.
