Устройство трубопроводной арматуры представляет собой герметичный узел, состоящий из литого корпуса с внутренними каналами, подвижного затвора, управляющего потоком, и привода, обеспечивающего необходимое усилие для перекрытия среды. Трубопроводная арматура — это устройство, устанавливаемое на трубопроводах для управления потоком рабочей среды (включения, выключения, регулирования, смешения, разделения или изменения направления). Использование нержавеющих материалов может увеличить срок службы арматуры в агрессивных средах.
данные обновлены 2026-10-21 ·
1. Что такое устройство трубопроводной арматуры
Трубопроводная арматура объединяет корпус с внутренним каналом, затвор, уплотнительные узлы и привод. Корпус удерживает давление и задаёт путь среды, затвор меняет проход, а привод передаёт усилие от рукоятки или автоматики. Конструкцию рассматривают как единый узел, потому что состояние одного элемента влияет на герметичность и управляемость всей арматуры.
При осмотре отделяют несущие детали от элементов, которые непосредственно контактируют со средой. Проверяют корпус и крышку, состояние седла и уплотнений, свободный ход штока и способ присоединения к трубопроводу. Маркировку и рабочие ограничения сверяют с паспортом, а не определяют по внешнему сходству с другой арматурой.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «cold».
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
2. Устройство и принцип работы
Поток проходит через канал корпуса, а затвор изменяет его состояние в зависимости от функции арматуры. Шаровой кран использует полый шар с отверстием, задвижка — клин, перемещающийся поперёк потока, вентиль — диск, движущийся вдоль оси. Обратный клапан перекрывает обратное направление автоматически, без постоянной команды оператора.
Перед работой осматривают корпус и крышку, проверяют фланцевые уплотнения и сальник, затем оценивают плавность хода затвора. В таблице испытание герметичности указано гидравлическим давлением 1.5 бар. Автоматический привод дополнительно проверяют по моменту срабатывания и отсутствию заеданий, не меняя настройку без паспорта.
- Шаг 1Визуальный осмотр корпуса и крышки на наличие трещин, коррозии и следов утечек.
- Шаг 2Проверка целостности уплотнений фланцевых соединений и сальника.
- Шаг 3Испытание арматуры на герметичность гидравлическим давлением 1.5 бар.
- Шаг 4Проверка плавности хода затвора и отсутствия заеданий.
- Шаг 5Регулировка момента срабатывания автоматического привода.
3. Ключевые параметры
Для подбора сопоставляют проходное сечение, условное давление, температуру среды, рабочее давление и шероховатость седла. В таблице приведены 50 мм, 16 бар, 95 °C, 0.4 мкм и 1.5 бар соответственно. Каждое значение относится к своему параметру и источнику; его нельзя переносить на другое исполнение только по совпадению корпуса.
Рабочий режим проверяют вместе с материалами корпуса, седла, уплотнений и привода. Температура воды и давление задают нагрузку на конструкцию, а проход и состояние седла влияют на движение среды и герметичность. Перед закупкой сверяют маркировку, присоединение, область применения и документы изделия.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Проходное сечение | 50 мм | мм | ГОСТ 28338-89 |
| Условное давление | 16 бар | бар | ГОСТ 33259-2015 |
| Температура воды | 95 °C | °C | СП 60.13330.2020 |
| Шероховатость седла | 0.4 мкм | мкм | инженерная практика |
| Рабочее давление | 1.5 бар | бар | ГОСТ 9544-93 |
4. Схема работы

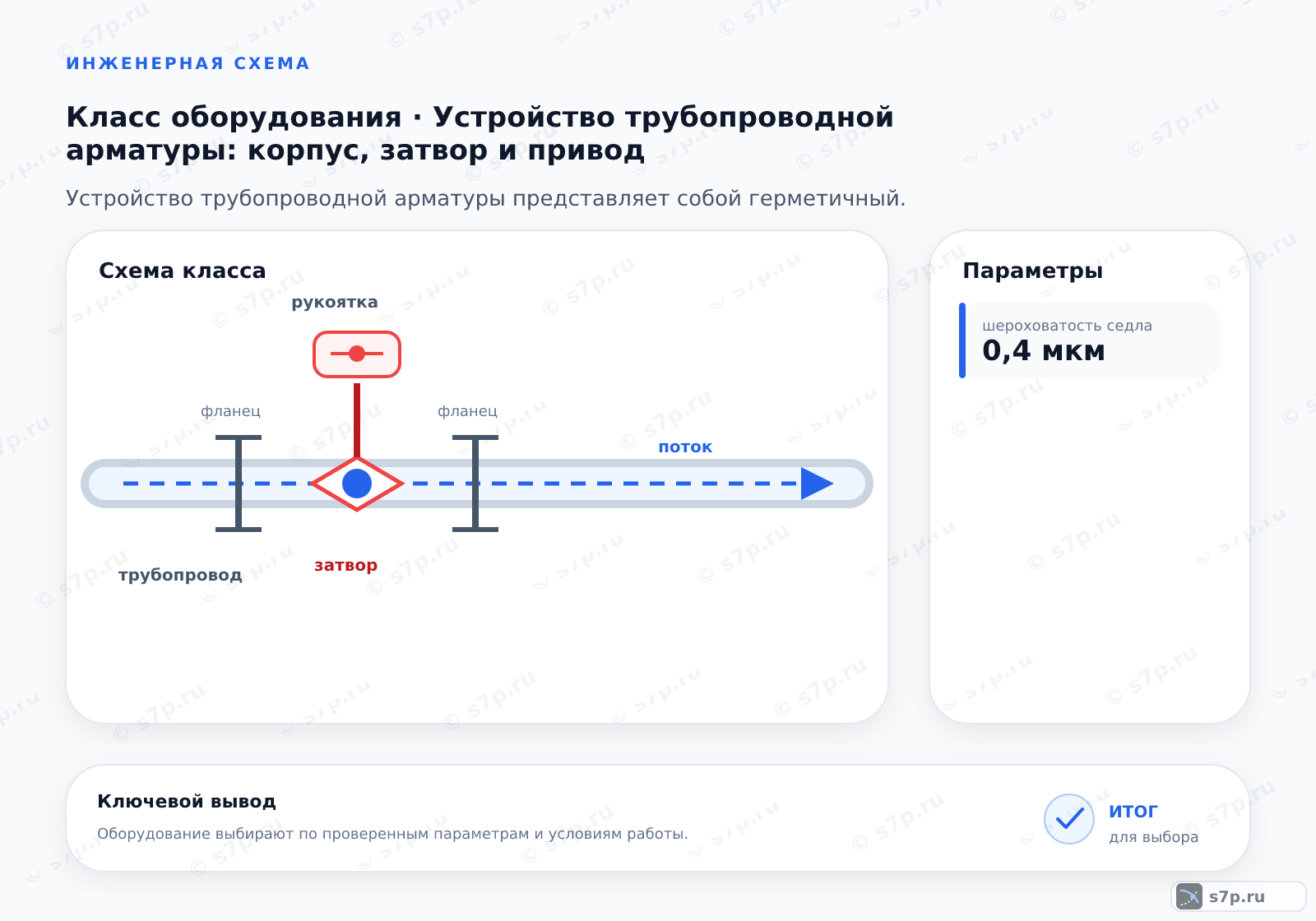

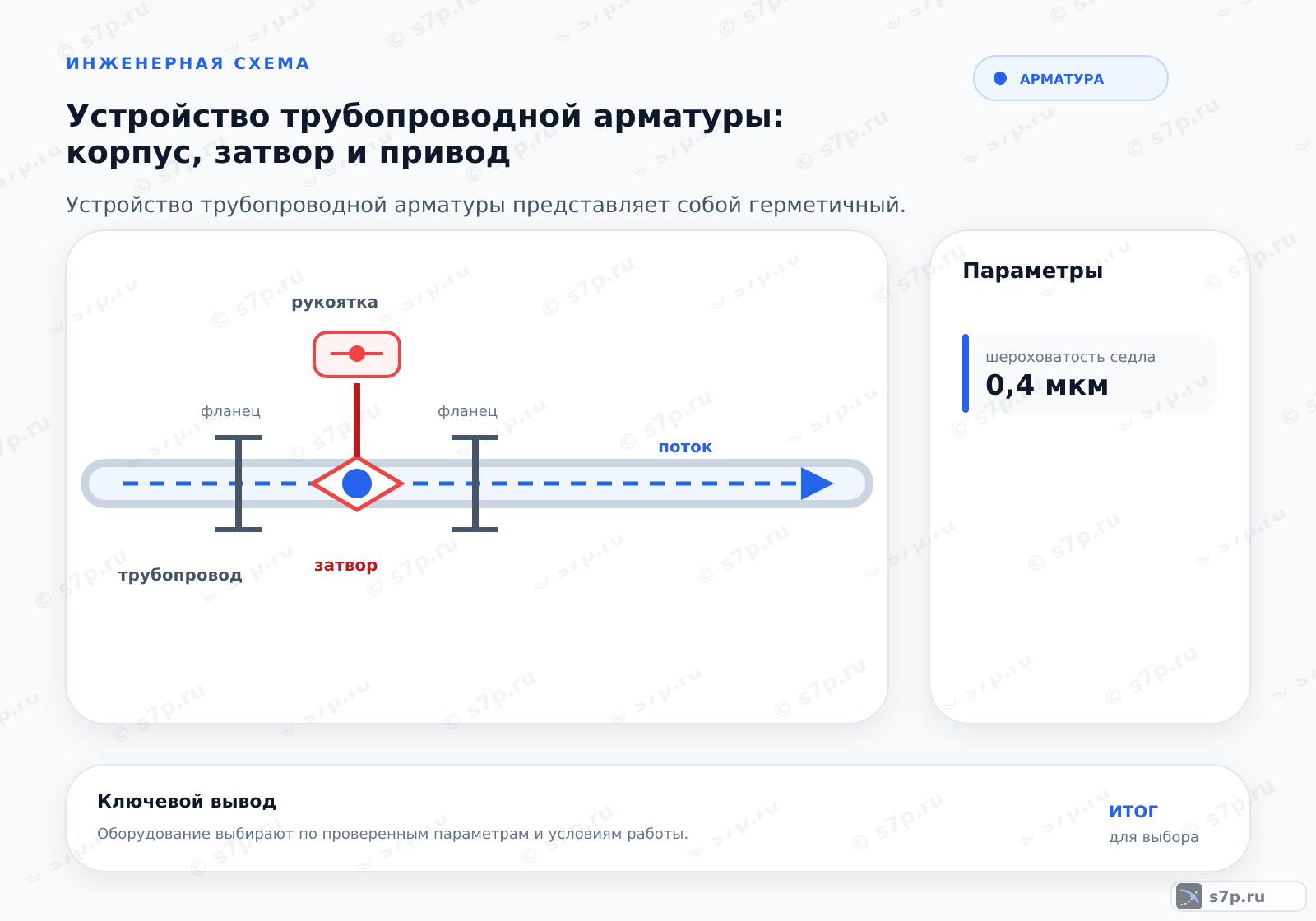

В рабочей схеме среда входит через присоединительный участок, проходит по каналу корпуса и выходит через противоположную сторону либо меняет направление согласно функции арматуры. Затвор передаёт в поток механическое состояние: открывает проход, перекрывает его или не допускает обратного движения. Уплотнения ограничивают выход среды наружу.
При чтении схемы проверяют стрелку потока, положение затвора, точки соединения и место привода. Для обратного клапана отдельно оценивают направление движения, для арматуры с приводом — доступ к органу управления. Схему сопоставляют с монтажным положением и обслуживанием, чтобы закрытая или открытая позиция была достижима без разборки участка.
5. Виды и разновидности
Шаровой кран выбирают для перекрытия потока полым шаром, задвижку — для перемещения клинового затвора поперёк потока, вентиль — для осевого перемещения диска. Обратный клапан работает на предотвращение обратного потока. Такое различие описывает рабочий орган и не заменяет проверки среды, давления, температуры и присоединения.
Разновидность оценивают вместе со способом управления, материалами и условиями ремонта. Ручной привод требует доступа оператора, автоматический — проверки момента срабатывания и связи с системой управления. В любом исполнении смотрят на состояние уплотнений и на возможность осмотра корпуса, крышки, седла и штока без опасного демонтажа.
| Значение | Источник |
|---|---|
| Шаровой кран: затвор в виде полого шара с отверстием. | ГОСТ 33259-2015 |
| Задвижка: затвор в виде клина, перемещающегося перпендикулярно потоку. | ГОСТ 33259-2015 |
| Вентиль: затвор в виде диска, перемещающегося вдоль оси потока. | ГОСТ 33259-2015 |
| Обратный клапан: автоматическое перекрытие обратного потока. | ГОСТ 33259-2015 |
6. На что влияет и зачем нужно
Выбор рабочего органа влияет на проход среды, усилие управления, способ перекрытия и обслуживание. Шаровые затворы в исходном описании создают меньшее гидравлическое сопротивление по сравнению с задвижками. Это свойство оценивают по рабочей точке и паспорту, потому что конструкция, загрязнение и режим линии меняют фактическое поведение узла.
Автоматический привод добавляет дистанционное управление и возможность включения в АСУ ТП. При этом проверяют питание, сигнал команды, момент срабатывания и положение затвора при остановке. Преимущество автоматизации проявляется только при согласовании привода с арматурой и схемой; сам привод не исправляет неверный подбор корпуса или уплотнения.
7. Частые ошибки и на что смотреть
Арматуру с PN ниже рабочего давления системы не устанавливают. Перед монтажом сравнивают паспортные пределы корпуса и фактический режим линии. Фланцевые соединения затягивают равномерно: перетяжка повреждает прокладку или корпус. Температуру проверяют по паспорту, поскольку превышение рабочей области деформирует уплотнения и меняет ход затвора.
После монтажа осматривают корпус, крышку, фланцы и сальник, затем проверяют плавность перемещения и отсутствие заеданий. Отдельно контролируют направление потока, положение привода и признаки наружной течи. Если параметр не подтверждён документами, арматуру не вводят в работу до уточнения исполнения и допустимого режима.
Частые вопросы
Какие детали образуют узел трубопроводной арматуры?
В узел входят корпус с внутренним каналом, затвор, седло, уплотнения и привод. Корпус удерживает давление и соединяется с трубопроводом, затвор меняет проход, уплотнения ограничивают выход среды, а привод передаёт усилие управления. При осмотре детали проверяют вместе: исправный привод не компенсирует повреждённый корпус или изношенное уплотнение.
Чем отличаются шаровой кран, задвижка и вентиль?
У шарового крана затвор выполнен в виде полого шара с отверстием, у задвижки — в виде клина, который перемещается поперёк потока, у вентиля — в виде диска, движущегося вдоль оси. Обратный клапан автоматически перекрывает обратное направление. Вид выбирают по функции, среде, давлению, температуре и способу обслуживания, а не по названию.
Какие параметры сверить перед установкой?
По таблице проверяют проходное сечение 50 мм, условное давление 16 бар, температуру воды 95 °C, шероховатость седла 0.4 мкм и рабочее давление 1.5 бар. Затем сопоставляют эти значения с паспортом конкретного исполнения, материалами корпуса и уплотнений, присоединением, направлением потока и приводом. Число из строки не заменяет проверку остальных ограничений.
Как читать схему потока через арматуру?
Сначала находят вход и выход среды, затем определяют положение затвора, уплотнительные границы и место привода. Стрелку на корпусе сопоставляют с направлением движения, а для обратного клапана проверяют, что обратный поток закрывается. Также оценивают монтажное положение, доступ к управлению и возможность осмотра без разборки соседних участков.
Что проверить у ручного и автоматического привода?
Для ручного привода проверяют доступ, плавность хода и отсутствие заеданий. Для автоматического дополнительно контролируют питание, сигнал команды, момент срабатывания и связь с АСУ ТП. В обоих случаях положение затвора должно соответствовать схеме, а усилие — паспорту. Автоматизация не исправляет несовместимость корпуса, седла или уплотнения с рабочей средой.
Какие ошибки возникают при монтаже арматуры?
К типичным ошибкам относятся выбор PN ниже рабочего давления, перетяжка фланца, работа выше паспортной температуры, неверное направление потока и отсутствие доступа к приводу. После монтажа осматривают корпус, крышку, фланцы и сальник, затем проверяют плавность хода и наружную герметичность. При неподтверждённом параметре арматуру не вводят в работу до уточнения.
