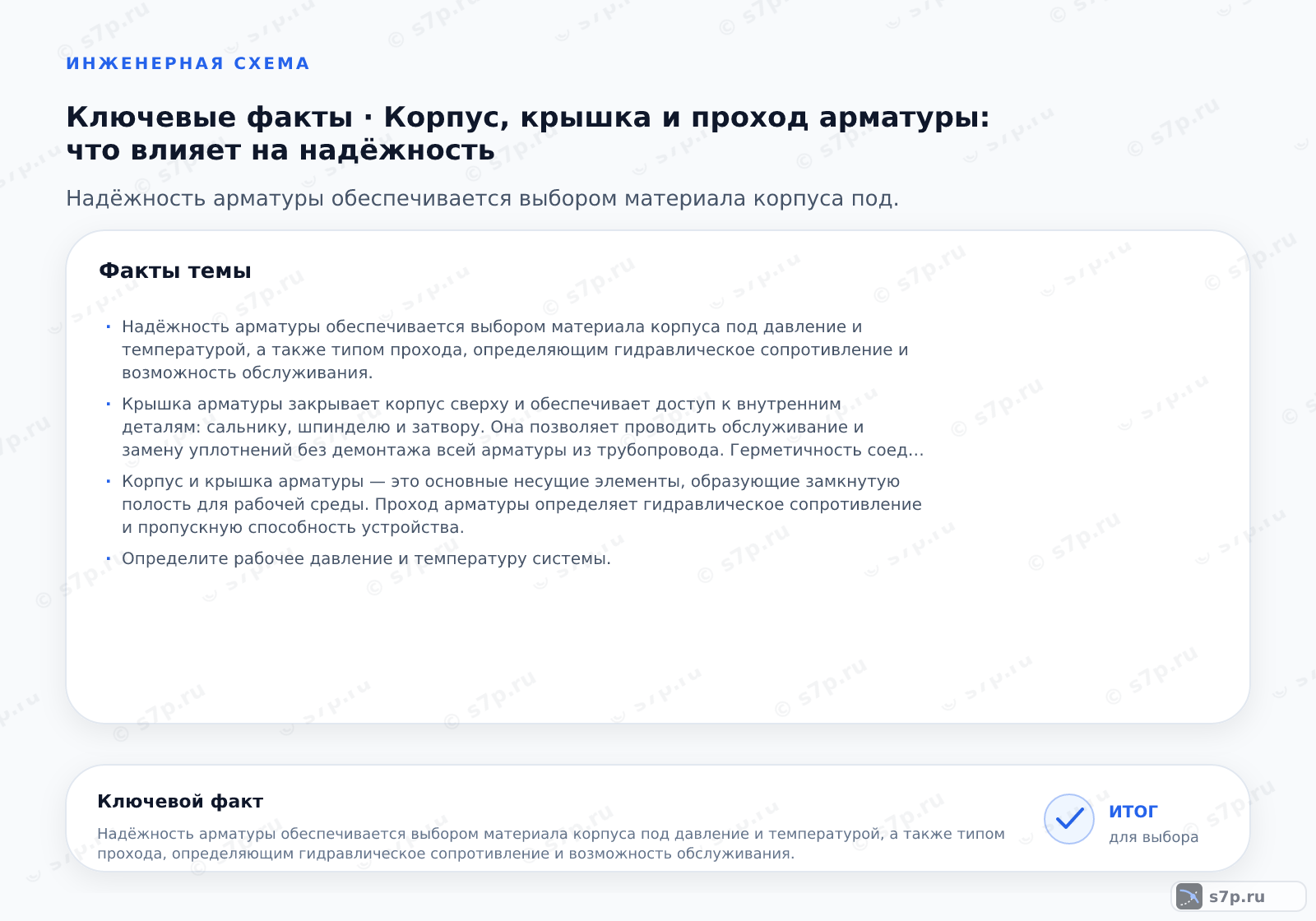

Надёжность арматуры обеспечивается выбором материала корпуса под давление и температурой, а также типом прохода, определяющим гидравлическое сопротивление и возможность обслуживания. Корпус и крышка арматуры — это основные несущие элементы, образующие замкнутую полость для рабочей среды. Проход арматуры определяет гидравлическое сопротивление и пропускную способность устройства. Полнопроходная конструкция снижает энергозатраты насосов.
данные обновлены 2026-10-21 ·
1. Что такое корпус, крышка и проход арматуры
Корпус образует внешнюю оболочку арматуры, принимает нагрузку от внутренней среды и связывает присоединительные участки трубопровода. Крышка замыкает полость сверху; через неё получают доступ к сальнику, шпинделю и затвору. Проход внутри корпуса задаёт путь потока, поэтому его форма связана с сопротивлением и фактической пропускной способностью узла.
При разборе конструкции разделяют несущую часть, крышечное соединение и внутренний канал. Полнопроходное исполнение оставляет сечение ближе к проходу линии и даёт минимальные потери напора. Редуцированное уменьшает габариты, но сопровождается большими потерями; оценивать его нужно вместе с режимом трубопровода и свойствами среды.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «cold».
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
2. Устройство и принцип работы
Рабочая среда входит в корпус через присоединение, проходит к затвору и выходит через противоположный участок. Крышка удерживает внутренние детали в проектном положении, а прокладка и болтовое соединение отделяют полость от внешней среды. Сальник ограничивает выход среды вдоль шпинделя, поэтому его состояние связано с герметичностью привода.
Монтаж начинают с проверки давления и температуры системы и совместимости материала корпуса со средой. После выбора прохода сопоставляют условный проход арматуры с диаметром трубы и направлением потока. Крышку устанавливают без перекоса, а момент затяжки сверяют с паспортом; ослабление болтов может вызвать утечку теплоносителя.
- Шаг 1Определите рабочее давление и температуру системы.
- Шаг 2Выберите материал корпуса, совместимый со средой.
- Шаг 3Подберите тип прохода (полнопроходной или редуцированный).
- Шаг 4Проверьте соответствие условного прохода диаметру трубы.
- Шаг 5Установите арматуру, соблюдая направление потока.
3. Ключевые параметры
При подборе корпуса и крышки смотрят на номинальное давление, допустимую температуру, материал и способ присоединения. Для прохода сопоставляют условный проход с диаметром трубы, сопротивление — с располагаемым напором, а производительность потока — с задачей линии. Табличные значения служат исходными ориентирами и требуют сверки с паспортом конкретной арматуры.
Полнопроходный канал уменьшает местное сопротивление, редуцированный меняет гидравлический режим на участке. Температурная граница относится к выбранному материалу и исполнению, а не к названию арматуры в целом. При проверке также смотрят на доступ к крышке, состояние прокладки и возможность обслужить внутренние детали без разборки соседних участков.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальное давление | 16 бар | бар | инженерная практика; сверить по паспорту |
| Допустимая температура | 120 °C | °C | инженерная практика; сверить по паспорту |
| Условный проход | 50 мм | мм | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 0.02 бар | бар | инженерная практика; сверить по паспорту |
| Производительность потока | 10 м³/ч | м³/ч | инженерная практика; сверить по паспорту |

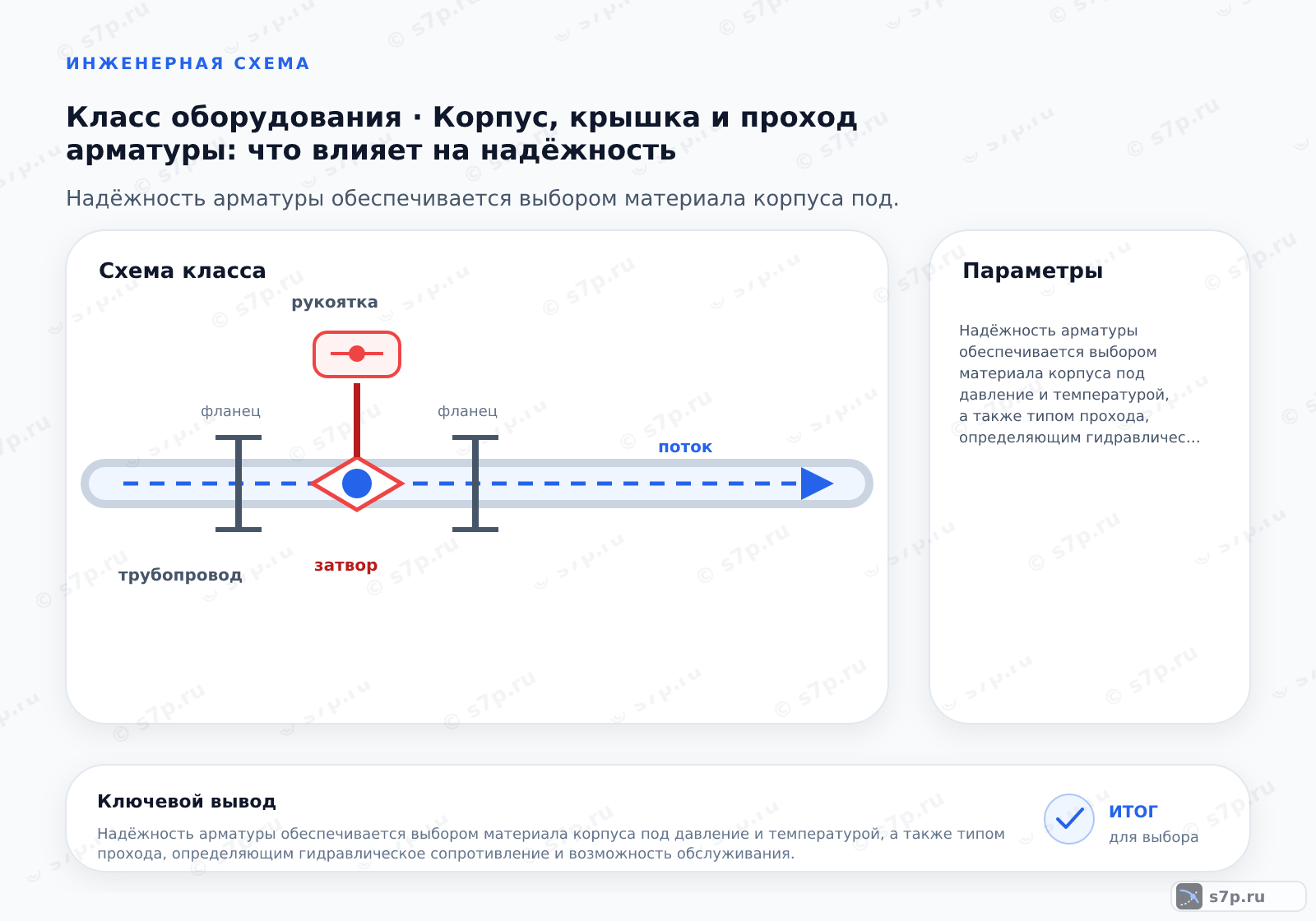

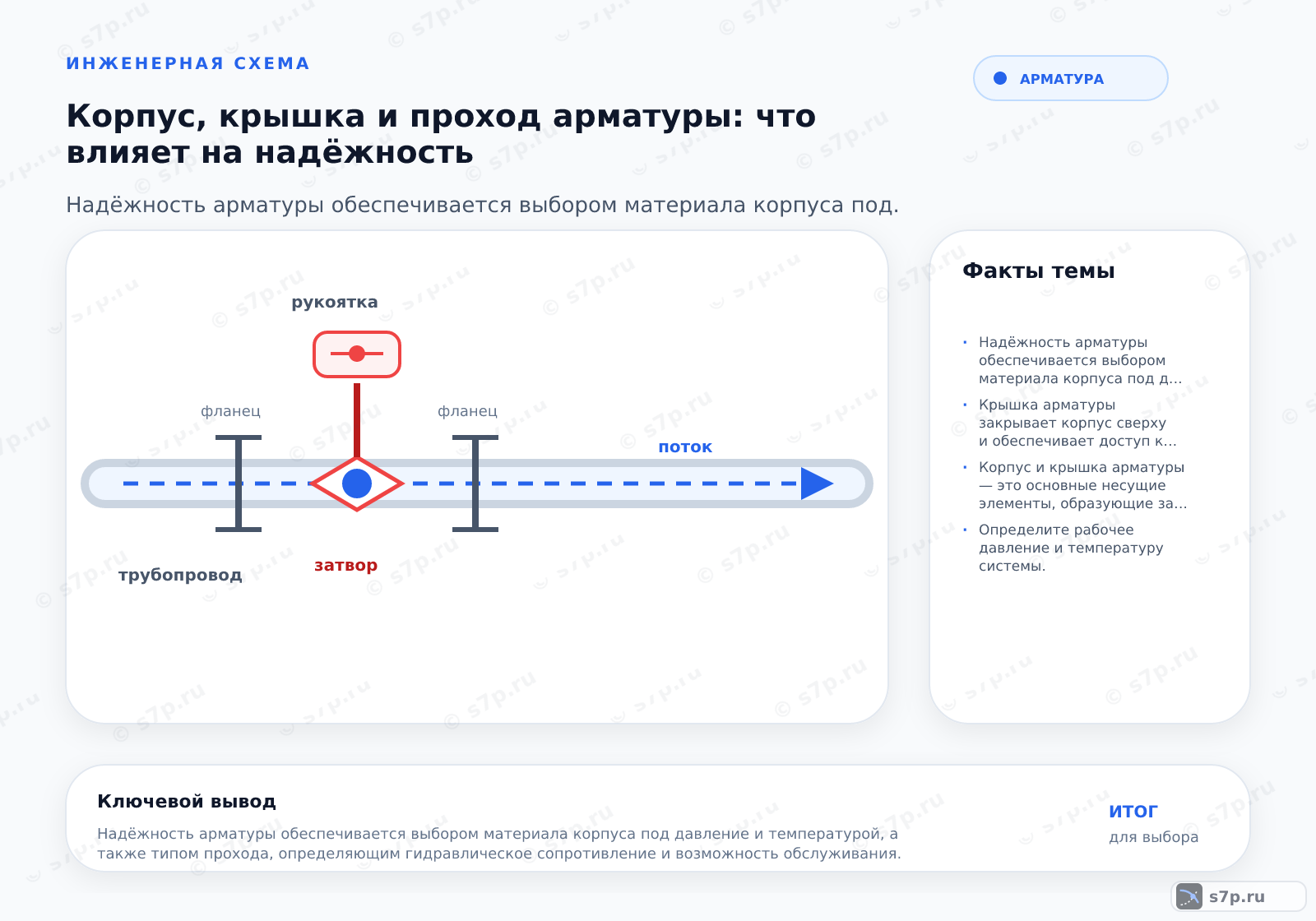

4. Схема работы
В потоке последовательно проявляются свойства присоединения, корпуса, прохода и затвора. На входе среда получает направление внутри корпуса; сужение канала увеличивает местное сопротивление, а открытый полнопроходный канал сохраняет более свободный путь. Крышка не задаёт маршрут среды, но удерживает детали и закрывает корпус.
Для чтения схемы отделяют путь среды от узлов герметизации. Входной и выходной участки сопоставляют с фактическим направлением трубопровода, затем проверяют посадку прокладки и состояние болтов крышки. При ослаблении соединения следы утечки ищут у крышки, а при росте потерь — в зоне прохода и затвора.
5. Виды и разновидности
Полнопроходное исполнение оставляет проход без заметного сужения и подходит для линий, где ограничение потерь напора имеет приоритет. Редуцированное исполнение компактнее, но создаёт более высокие потери; его оценивают по сопротивлению участка и доступному напору. Различие относится к геометрии канала, а не к материалу корпуса.
Материал корпуса сопоставляют со средой и температурным режимом. Чугунное исполнение в таблице описано как недорогое и хрупкое, поэтому к нему предъявляют отдельные требования при монтаже и защите от ударных нагрузок. Крышечное соединение остаётся самостоятельной зоной контроля для любого варианта прохода.
| Значение | Источник |
|---|---|
| Полнопроходная арматура: минимальные потери напора. | инженерная практика; сверить по паспорту |
| Редуцированная арматура: компактность, высокие потери. | инженерная практика; сверить по паспорту |
| Чугунный корпус: хрупкость, низкая стоимость. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Связка корпуса, крышки и прохода определяет, как арматура переносит рабочую нагрузку и как среда проходит через узел. Материал корпуса ограничивает совместимость со средой и температурой, проход влияет на сопротивление, а крышка задаёт доступ к сальнику, шпинделю и затвору. Поэтому эксплуатационную оценку нельзя сводить к одному присоединительному размеру.
При обслуживании осматривают плоскость крышки, прокладку, болты и места выхода шпинделя. Замена уплотнений возможна через крышечную часть без демонтажа всей арматуры, если это предусмотрено конструкцией. Корпус из нержавеющей стали увеличивает срок службы, когда его совместимость со средой подтверждена паспортом.
7. Частые ошибки и на что смотреть
Ошибкой подбора становится перенос значения из таблицы без проверки паспорта: номинальное давление, температура, проход, сопротивление и производительность относятся к конкретному исполнению. Нельзя принимать условный проход за подтверждение пропускной способности; его сопоставляют с диаметром трубы и схемой линии. Материал корпуса отдельно проверяют по рабочей среде.
При монтаже контролируют направление потока, посадку прокладки, равномерность затяжки и отсутствие перекоса крышки. Гидравлические удары могут повредить корпус, а ослабление болтов крышки — вызвать утечку. При обнаружении течи или необычного сопротивления арматуру выводят из режима, локализуют место и сверяют дальнейшие действия с паспортом.
Частые вопросы
Как связаны корпус, крышка и проход при выборе арматуры?
Корпус воспринимает нагрузку рабочей среды, крышка закрывает полость и даёт доступ к сальнику, шпинделю и затвору, а проход формирует путь потока и сопротивление. Поэтому проверяют их совместно: материал корпуса сопоставляют со средой и температурой, крышечное соединение — с требованиями герметичности, а проход — с трубой и располагаемым напором. По одному присоединительному размеру узел не оценивают.
Когда полнопроходное исполнение предпочтительнее редуцированного?
Полнопроходное исполнение выбирают, когда нужно ограничить потери напора на участке и сохранить свободный путь для среды. Редуцированный вариант компактнее, но создаёт большие потери, поэтому его сопоставляют с сопротивлением линии и доступным напором. Решение зависит от схемы трубопровода, рабочей среды и режима потока. Геометрию прохода сверяют с паспортом конкретной арматуры.
Что проверить при выборе материала корпуса?
Материал корпуса сопоставляют с рабочей средой, давлением и температурой, указанными для линии и конкретного исполнения. Для чугунного корпуса учитывают хрупкость, а для нержавеющей стали проверяют совместимость со средой, поскольку от неё зависит ожидаемый срок службы. Дополнительно смотрят на крышку, прокладку и присоединение. Табличные значения не заменяют паспорт изделия и проверку условий эксплуатации.
Почему после монтажа появляется утечка у крышки?
Утечку у крышки вызывают перекос соединения, повреждённая или неподходящая прокладка, ослабление болтов либо затяжка с отклонением от паспортного порядка. Проверяют плоскость крышки, состояние уплотнения, равномерность прижима и место выхода шпинделя. Простое увеличение усилия не показывает причину и может повредить соединение. После устранения дефекта герметичность проверяют повторно.
Как сопоставить проход арматуры с трубой?
Условный проход сопоставляют с диаметром трубы, направлением движения среды и задачей участка. Затем смотрят на гидравлическое сопротивление и производительность потока: одинаковое присоединение не гарантирует одинаковый режим работы. Полнопроходный канал обычно даёт меньшие потери, редуцированный — большие. Окончательную совместимость проверяют по схеме линии и паспорту исполнения.
Какие признаки указывают на ошибку установки арматуры?
О нарушении монтажа говорят утечка у крышки, перекос фланцевого или крышечного соединения, рост сопротивления потоку и несоответствие направления установки схеме трубопровода. Гидравлический удар также указывает на неблагоприятный режим линии и может повредить корпус. При осмотре проверяют прокладку, болты, проход и состояние затвора, затем сверяют действия с паспортом.
