Проход в дисковом затворе закрывает поворотный диск, который движется внутри корпуса. Совместимость материалов и полный ход привода проверяют по паспорту и монтажному месту.
данные обновлены 2026-10-21 ·

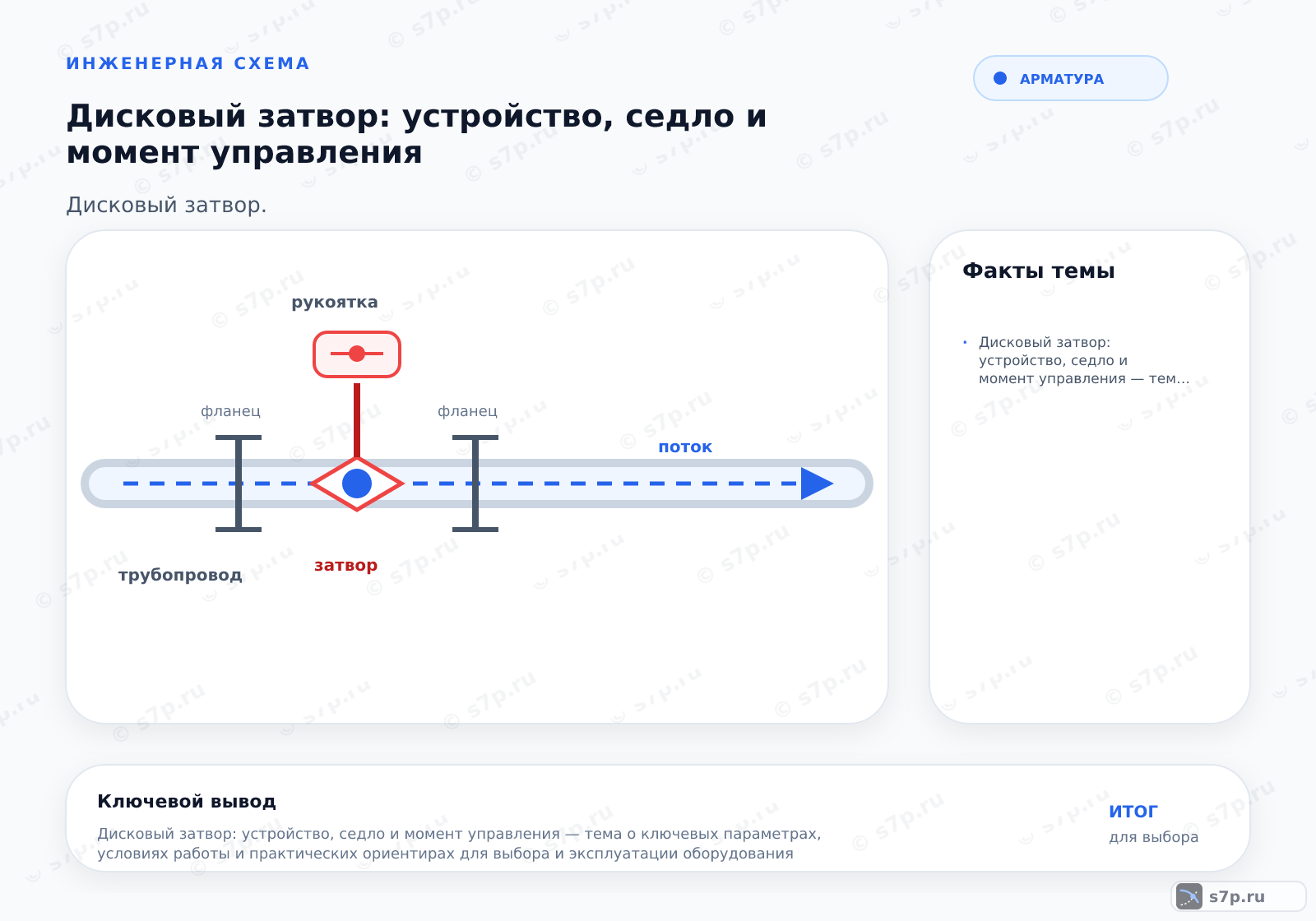

1. Что такое дисковый затвор
Дисковый затвор перекрывает проход поворотом диска внутри корпуса. В закрытом положении диск опирается на седло и должен обеспечить требуемую герметичность, а вал передаёт ему движение от рукоятки или привода. При подборе рассматривают корпус, седло, вал и способ управления как единый узел.
Рабочая среда воздействует на диск, седло и уплотнение, поэтому совместимость материалов проверяют по паспорту. Свободное место вокруг привода нужно для полного хода и обслуживания. Внешняя компактность не заменяет контроля момента управления, присоединения и направления потока.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Задвижки».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
2. Устройство и принцип работы
При повороте вала диск выходит из прохода или перекрывает его, а седло ограничивает утечку в закрытом положении. Момент управления зависит от трения, давления среды, состояния седла и положения диска. Привод выбирают по требуемому усилию и проверяют, что он проходит весь рабочий ход.
Перед запуском осматривают корпус, присоединение, вал и уплотнение. Заклинивание или рост момента может быть связан с загрязнением прохода, смещением корпуса или повреждением седла. Не компенсируют механическую неисправность усилением привода: сначала находят причину и сверяют ремонт с паспортом.
- Шаг 1—

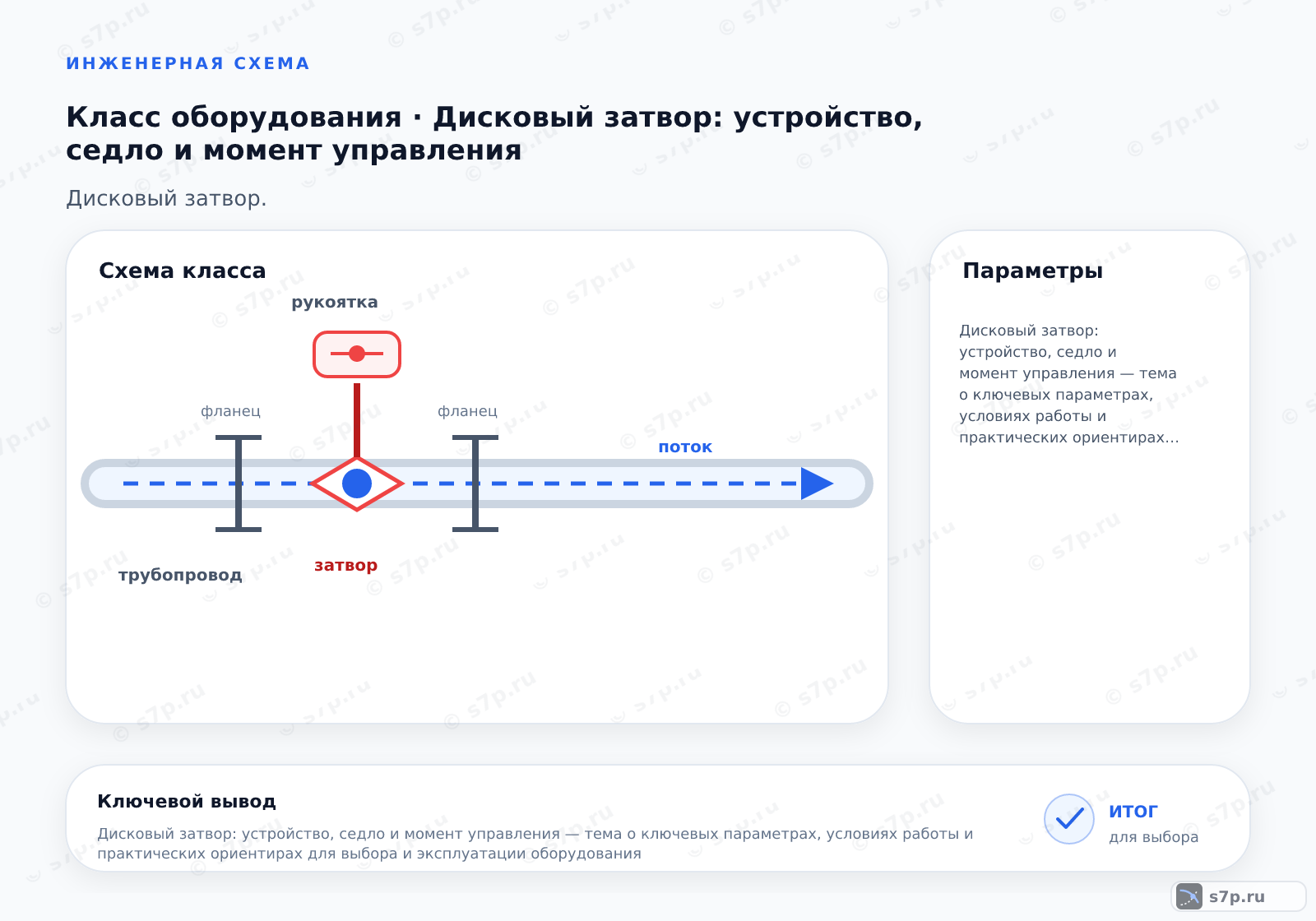

3. Схема работы
В схеме поток проходит через корпус, а положение диска задаёт открытое, промежуточное или закрытое состояние. В открытом положении проверяют свободный проход и отсутствие контакта диска с соседними деталями. В закрытом положении оценивают прилегание к седлу и герметичность соединений по принятой методике.
Для привода отмечают направление открытия и закрытия, доступ к ручному дублёру и положение обратной связи. После монтажа медленно проходят весь ход и наблюдают за моментом, шумом и утечкой. Изменение среды или режима требует повторной проверки материалов седла, корпуса и уплотнений. Результат испытания записывают до передачи узла в эксплуатацию, чтобы отличить дефект седла от негерметичности фланцевого соединения.
Частые вопросы
На что влияет материал седла дискового затвора?
Седло определяет контакт диска с корпусом и влияет на герметичность, момент управления и стойкость к рабочей среде. Его материал сопоставляют с температурой, давлением и химическим составом потока. Замена седла на внешне похожее допустима только после проверки геометрии, совместимости и требований паспорта затвора.
Как подобрать привод для дискового затвора?
Сначала определяют момент на валу с учётом давления, трения, состояния седла и загрязнения. Затем проверяют полный ход, направление открытия, время срабатывания и обратную связь. Привод не должен останавливаться до прилегания диска или превышать допустимую нагрузку. Итог сверяют с паспортами затвора и привода.
Можно ли использовать дисковый затвор для регулирования?
Только если конкретная конструкция и паспорт допускают работу в промежуточных положениях. При частично открытом диске меняются скорость потока, нагрузка на седло и момент управления. Если затвор предназначен только для отсечения, дросселирование ускоряет износ. Назначение участка и режим управления проверяют до монтажа.
Почему рукоятка или привод дискового затвора вращается тяжело?
Причиной может быть загрязнение прохода, перекос корпуса, повреждение седла, износ вала или давление на диск. Усиление привода без диагностики опасно: оно скрывает механический дефект и может повредить затвор. Осматривают соединения, проверяют свободный ход и сравнивают требуемый момент с паспортной характеристикой.
Что проверить после установки дискового затвора?
Сверяют положение корпуса и диска, состояние присоединений, направление движения привода и доступ к обслуживанию. Затем медленно проходят весь ход, наблюдая за шумом, вибрацией, моментом и утечкой. В закрытом положении проверяют герметичность по принятой методике. При отклонении сначала исключают перекос и повреждение седла.
Как понять, что затвор закрывается не полностью?
Смотрят на обратную связь привода, положение вала и фактическую утечку через седло. Неполный ход бывает связан с неверной настройкой ограничителей, загрязнением, перекосом корпуса или износом уплотнения. Не меняют конечные положения вслепую: сначала отключают опасный режим, осматривают механику и сверяют порядок регулировки с паспортом.
