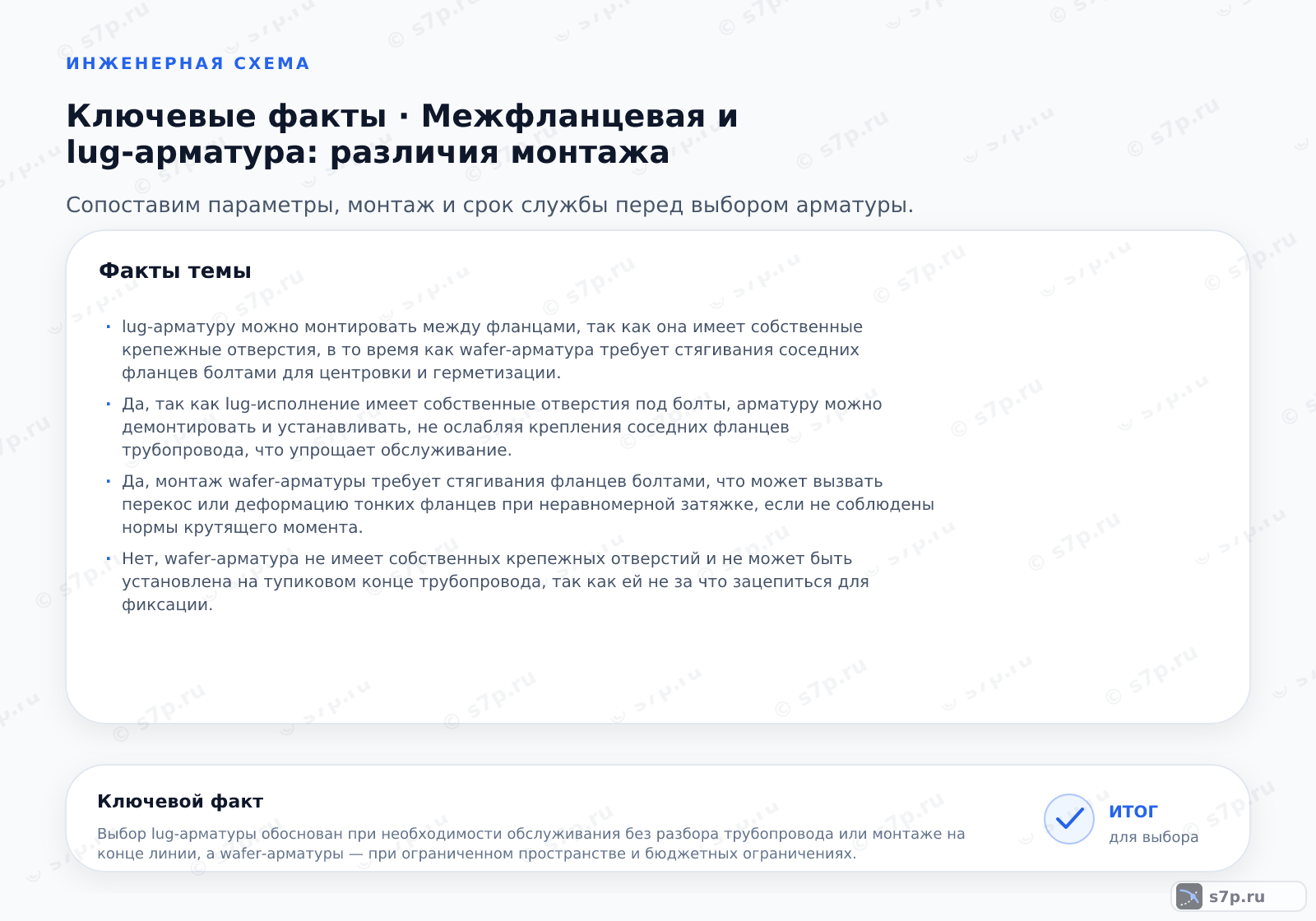

Lug-арматуру можно монтировать между фланцами, так как она имеет собственные крепежные отверстия, в то время как wafer-арматура требует стягивания соседних фланцев болтами для центровки и герметизации. Центровка: lug-арматура имеет собственные отверстия для точной центровки, а wafer-арматура зависит от совпадения фланцев.
данные обновлены 2026-10-21 ·
1. Межфланцевая и lug-арматура
Lug-исполнение имеет собственные отверстия под крепёж и удерживается на фланцах трубопровода, тогда как wafer-исполнение центрируется соседними фланцами и стягивается их болтами. Поэтому выбор зависит от того, нужно ли демонтировать арматуру без ослабления соседнего соединения и доступно ли место для установки.
Перед подбором сверяют схему присоединения, толщину фланцев, направление потока и возможность остановки линии. Для участка на конце трубопровода рассматривают lug-вариант, поскольку ему нужны собственные точки крепления. Для стеснённого пространства сравнивают габарит, доступ к крепежу и способ центровки, указанный в паспорте.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».

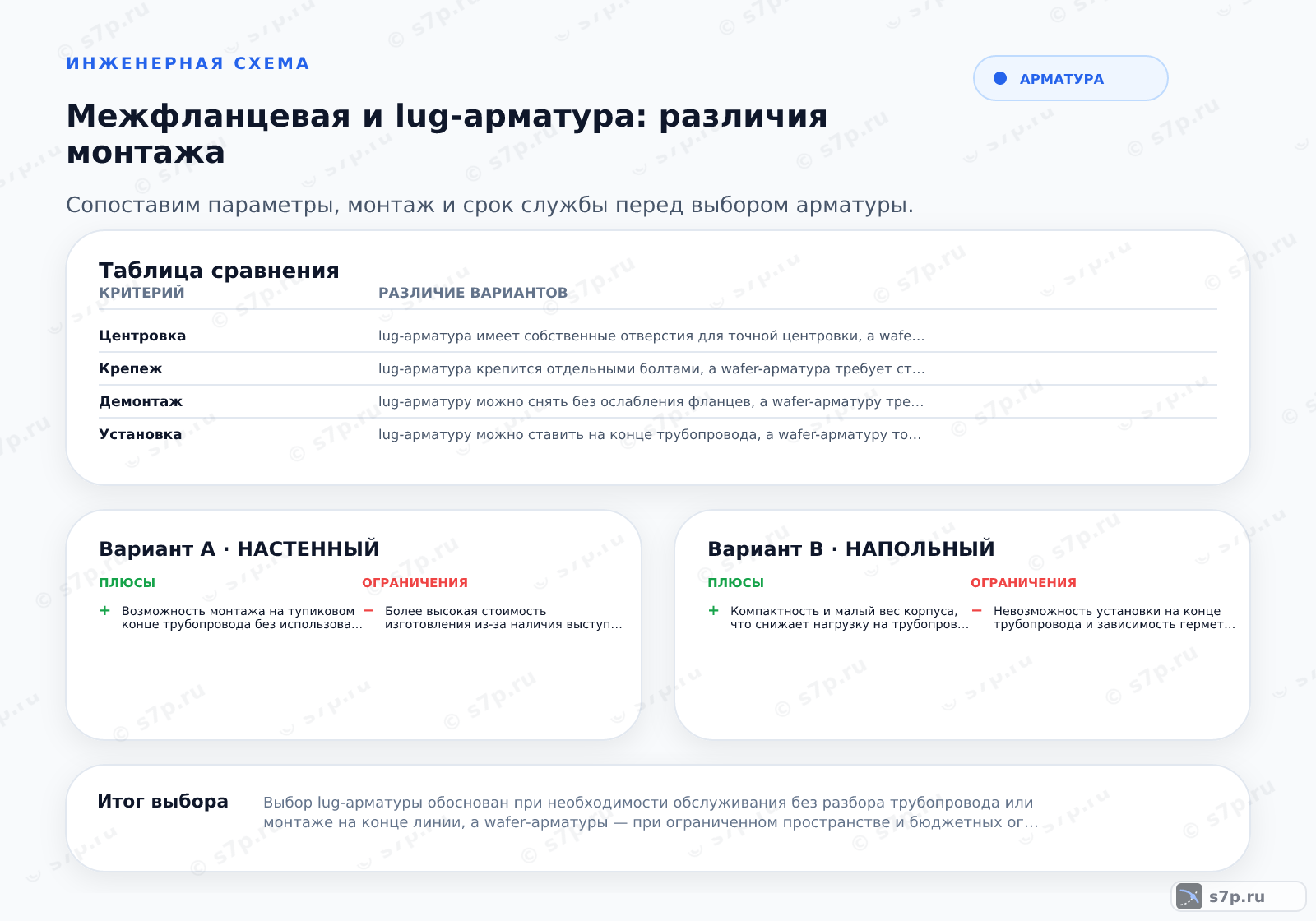

2. Таблица сравнения
Сравнительная таблица показывает различие не только между названиями исполнений, но и между монтажными действиями. Wafer требует точного совпадения отверстий соседних фланцев и равномерного стягивания, а lug сохраняет собственные крепёжные точки. Это влияет на демонтаж, доступ к уплотнению и устойчивость узла к перекосу.
Числа в таблице относятся к относительным затратам и массе конкретного сравнения, поэтому их не переносят на другое изделие без паспорта. Для рабочего решения сопоставляют фактические строительные размеры, тип прокладки, класс давления и условия обслуживания. Если меняется фланец или среда, сравнение проводят заново.
3. Определения вариантов

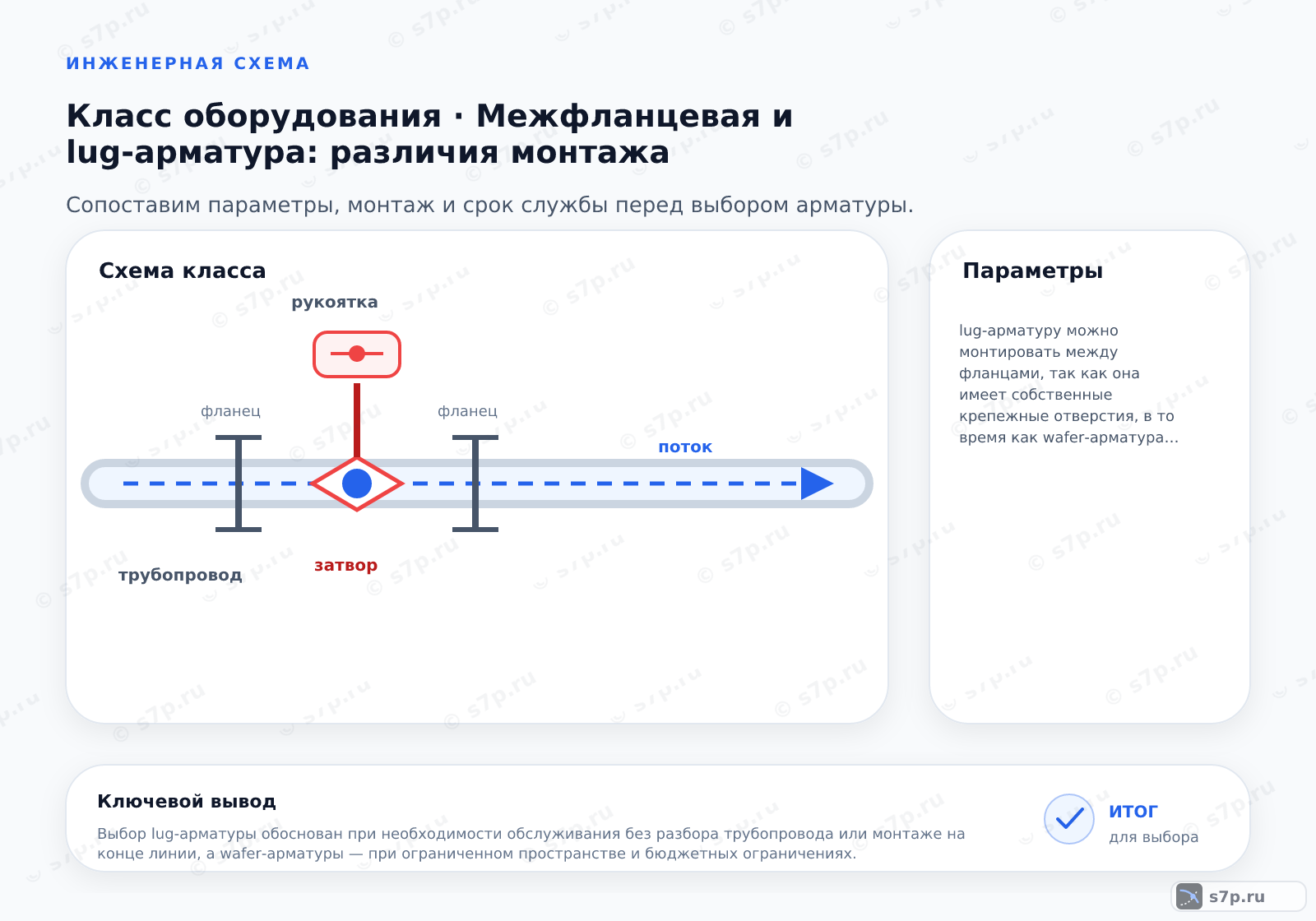

Wafer-арматура зажимается между фланцами и зависит от их соосности, состояния торцов и равномерности затяжки. Lug-арматура имеет проушины или отверстия в корпусе, поэтому крепёж связывает её с фланцами более непосредственно. Это упрощает снятие узла, но не отменяет проверки прокладки и допуска на соединение.
Оба исполнения требуют чистых уплотняемых поверхностей и опоры трубопровода. Арматурой не выравнивают смещённые трубы и не компенсируют ею монтажное напряжение. Перед установкой сверяют паспортное положение затвора, доступ привода и возможность безопасно снять корпус после отключения среды.
4. Когда что применять
Для частого обслуживания при возможности остановить поток lug-исполнение даёт удобный доступ к креплению. На конце трубопровода используют вариант с собственными точками фиксации. Если фланцы тонкие и их стягивание может вызвать деформацию, предпочтение проверяют в пользу lug-конструкции по паспорту.
Wafer выбирают, когда важны компактность и экономия места, но монтажное окно должно позволять совместить фланцы и удержать арматуру до затяжки. Рабочую среду, давление, температуру и материал уплотнения сопоставляют с исполнением изделия. При сомнении между вариантами решает не цена, а схема ремонта и ограничения участка.
| Значение | Источник |
|---|---|
| Для систем с частым обслуживанием и возможностью остановки потока подходит lug-арматура, а для стесненных условий и экономии места — wafer. | инженерная практика; сверить по паспорту |
| При монтаже на конце трубопровода необходимо использовать только lug-арматуру, так как wafer-арматура не имеет точек крепления. | инженерная практика; сверить по паспорту |
| Для трубопроводов с тонкими фланцами предпочтительна lug-арматура, так как она не требует их стягивания и снижает риск деформации. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Относительные коэффициенты стоимости и массы в таблице помогают увидеть направление сравнения, но не заменяют коммерческий расчёт и паспорт конкретной модели. На итоговые затраты влияют доступ к месту установки, необходимость разбирать соседние фланцы, цена прокладки и время безопасного отключения линии.
Во время эксплуатации контролируют внешнюю течь, положение корпуса, состояние крепежа и работу привода. После демонтажа осматривают уплотняемые поверхности и не возвращают повреждённую прокладку в узел. Lug-арматура облегчает отдельное снятие корпуса, а wafer требует удерживать и точно центрировать его между соседними фланцами.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Стоимость изделия | 1.5 коэф. | коэф. | инженерная практика; сверить по паспорту |
| Вес корпуса | 1.3 коэф. | коэф. | инженерная практика; сверить по паспорту |
| Затраты на монтаж | 1.2 коэф. | коэф. | инженерная практика; сверить по паспорту |
| Стоимость обслуживания | 0.8 коэф. | коэф. | инженерная практика; сверить по паспорту |
Частые вопросы
Когда lug удобнее wafer при обслуживании?
Lug удобнее, когда арматуру нужно снять, не ослабляя крепление соседних фланцев, и когда на корпусе нужны собственные точки фиксации. Это особенно полезно на участке с частым обслуживанием или на конце трубопровода. Перед выбором проверяют доступ к крепежу, состояние фланцев, тип прокладки и возможность безопасно остановить поток. Собственные отверстия не отменяют требований к центровке и соосности.
Почему wafer требует особой центровки между фланцами?
Wafer удерживается стягиванием соседних фланцев, поэтому его корпус и проход должны совпасть с осью трубопровода. Перекос смещает прокладку, увеличивает местную нагрузку и может помешать движению затвора. Перед затяжкой проверяют положение корпуса, чистоту торцов и свободный ход. Фланцы не стягивают арматурой и не исправляют их смещение увеличением усилия на болтах.
Подходит ли lug для установки на конце трубопровода?
Для монтажа на конце трубопровода рассматривают lug-исполнение, потому что оно имеет собственные точки крепления. Wafer не имеет такого самостоятельного крепежа и зависит от стяжки соседних фланцев. Перед установкой сверяют паспортное назначение корпуса, направление потока, доступ для демонтажа и способ закрытия свободного конца. Решение принимают по схеме участка, а не только по совпадению присоединения.
Что выбрать для трубопровода с тонкими фланцами?
Для тонких фланцев в исходной таблице предпочтение отдано lug-арматуре, поскольку ей не требуется то же стягивание соседних фланцев. Перед применением проверяют реальную жёсткость соединения, прокладку, крепёж и паспорт изделия. Если деформация уже появилась, новую арматуру не устанавливают до выравнивания труб и оценки торцов. Важны также доступ к ремонту и возможность остановки линии.
Какие ошибки чаще вызывают течь в межфланцевом узле?
Течь появляется при загрязнённых торцах, смещённой или неподходящей прокладке, перекосе корпуса и неравномерной затяжке. У wafer дополнительно проверяют центровку между фланцами, у lug — состояние собственных крепёжных отверстий и опор. Перед подтяжкой определяют место течи и снимают давление по принятой процедуре. Повреждённую прокладку повторно не используют.
Как оценить затраты на обслуживание lug и wafer?
Сравнивают не только относительную стоимость изделия, но и доступ к месту установки, необходимость ослаблять соседние фланцы, цену прокладки и время отключения линии. Lug может упростить отдельный демонтаж, а wafer требует удерживать корпус между фланцами при сборке. Табличные коэффициенты относятся к приведённому сравнению; для проекта их сверяют с паспортом и фактической схемой работ.
