Фланцевое соединение обеспечивает герметичность за счет предварительной затяжки болтов, сжимающих прокладку между уплотнительными поверхностями фланцев, при этом критически важно соблюдать строительную длину арматуры для исключения перенапряжения трубопровода. Фланцевая арматура — это трубопроводная арматура, присоединяемая к трубопроводу с помощью фланцевых соединений, обеспечивающих герметичность и возможность разборки для обслуживания. Правильный выбор прокладки обеспечивает герметичность при высоких температурах.
данные обновлены 2026-10-21 ·
1. Что такое фланцевая арматура
Фланцевая арматура соединяется с трубопроводом через пару фланцев, прокладку и болтовой крепёж. Такое соединение можно разобрать для осмотра или замены, но герметичность зависит от состояния уплотнительных поверхностей, центрирования и равномерного прижатия прокладки.
Строительная длина связывает габарит арматуры с расстоянием между трубами. Если длина не совпадает со схемой, попытка стянуть участок болтами создаёт лишнее напряжение и смещает фланцы. Поэтому корпус, прокладку и крепёж рассматривают как единый монтажный узел.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
2. Устройство и принцип работы
При монтаже проверяют строительную длину и поверхности, устанавливают новую прокладку по центру, совмещают фланцы и вводят болты без принудительного смещения труб. Затяжку ведут по диагонали: нагрузка распределяется по окружности, а прокладка получает равномерное сжатие.
После предварительного прижатия выполняют окончательную затяжку, осматривают соединение и проверяют герметичность при рабочем давлении. Усилие берут из паспорта крепежа и условий соединения; значение из одной схемы нельзя автоматически переносить на другой материал прокладки или фланец.
- Шаг 1Проверить строительную длину арматуры и отсутствие дефектов на уплотнительных поверхностях фланцев.
- Шаг 2Установить новую прокладку по центру фланцевого соединения, избегая смещения.
- Шаг 3Вставить болты в отверстия фланцев, накрутить гайки вручную до легкого контакта.
- Шаг 4Произвести предварительную затяжку болтов по диагонали с усилием 30% от номинального.
- Шаг 5Выполнить окончательную затяжку болтов по диагонали до полного прижатия прокладки.
- Шаг 6Провести визуальный осмотр и проверку герметичности при рабочем давлении.

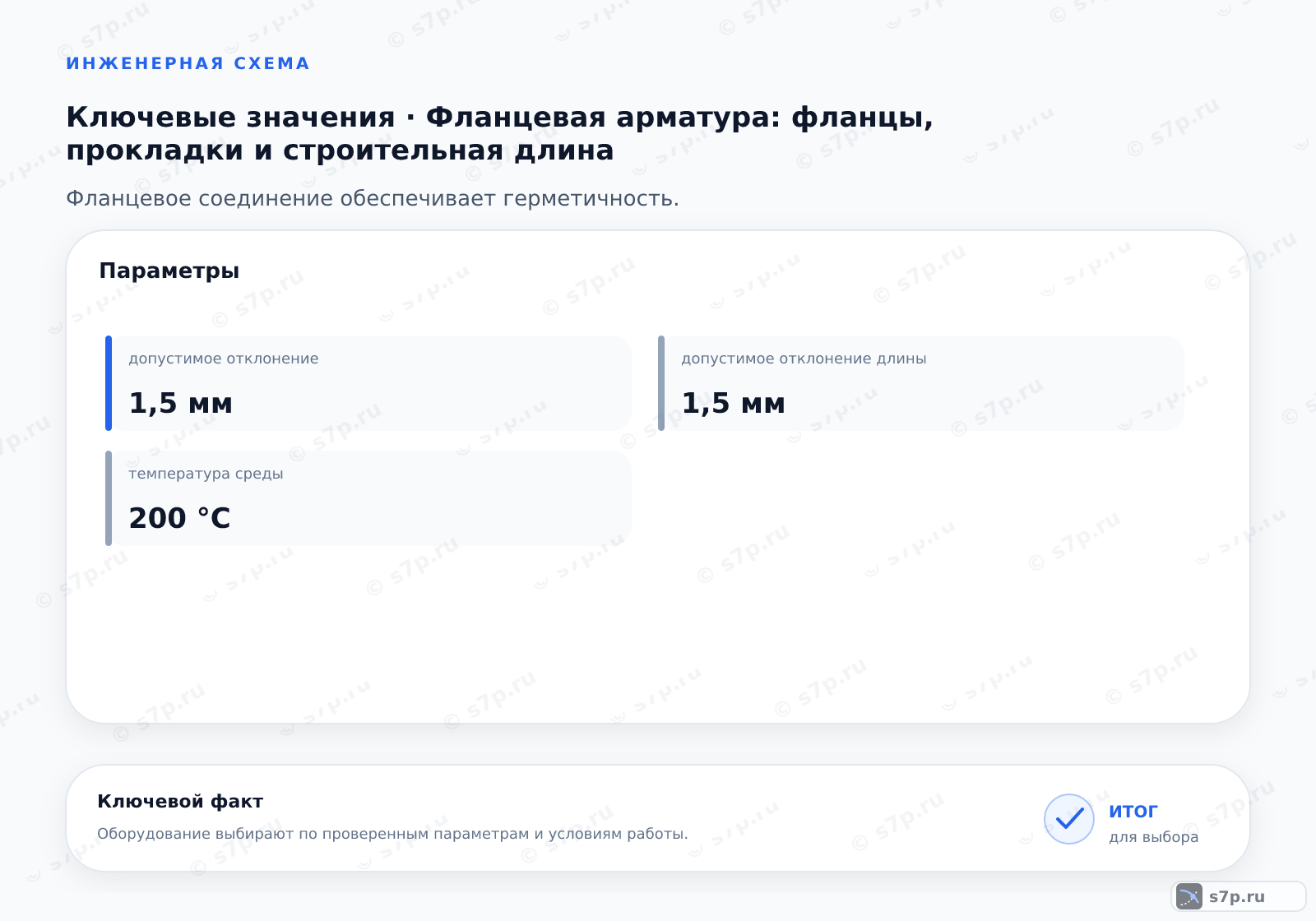

3. Ключевые параметры
Для фланцевого узла сопоставляют допустимое отклонение, рабочее давление, температуру среды, диаметр болтового круга, толщину прокладки и усилие затяжки. Отклонение и круг описывают геометрию, прокладка — уплотняющий слой, а давление и температура — условия, в которых соединение должно сохранять целостность.
Источники параметров различаются: часть значений относится к стандарту, часть требует сверки с паспортом и конкретным крепежом. Нельзя выбирать прокладку или момент затяжки по одному давлению. Проверяют совместимость поверхности, материала прокладки, болтов и строительной длины.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимое отклонение | 1.5 мм | мм | ГОСТ 17375-2001 |
| Рабочее давление | 16 бар | бар | ГОСТ 33259-2015 |
| Температура среды | 200 °C | °C | ГОСТ 12815-80 |
| Диаметр болтового круга | 220 мм | мм | ГОСТ 12815-80 |
| Толщина прокладки | 3 мм | мм | ГОСТ 33259-2015 |
| Усилие затяжки | 50 Н·м | Н·м | инженерная практика; сверить по паспорту |

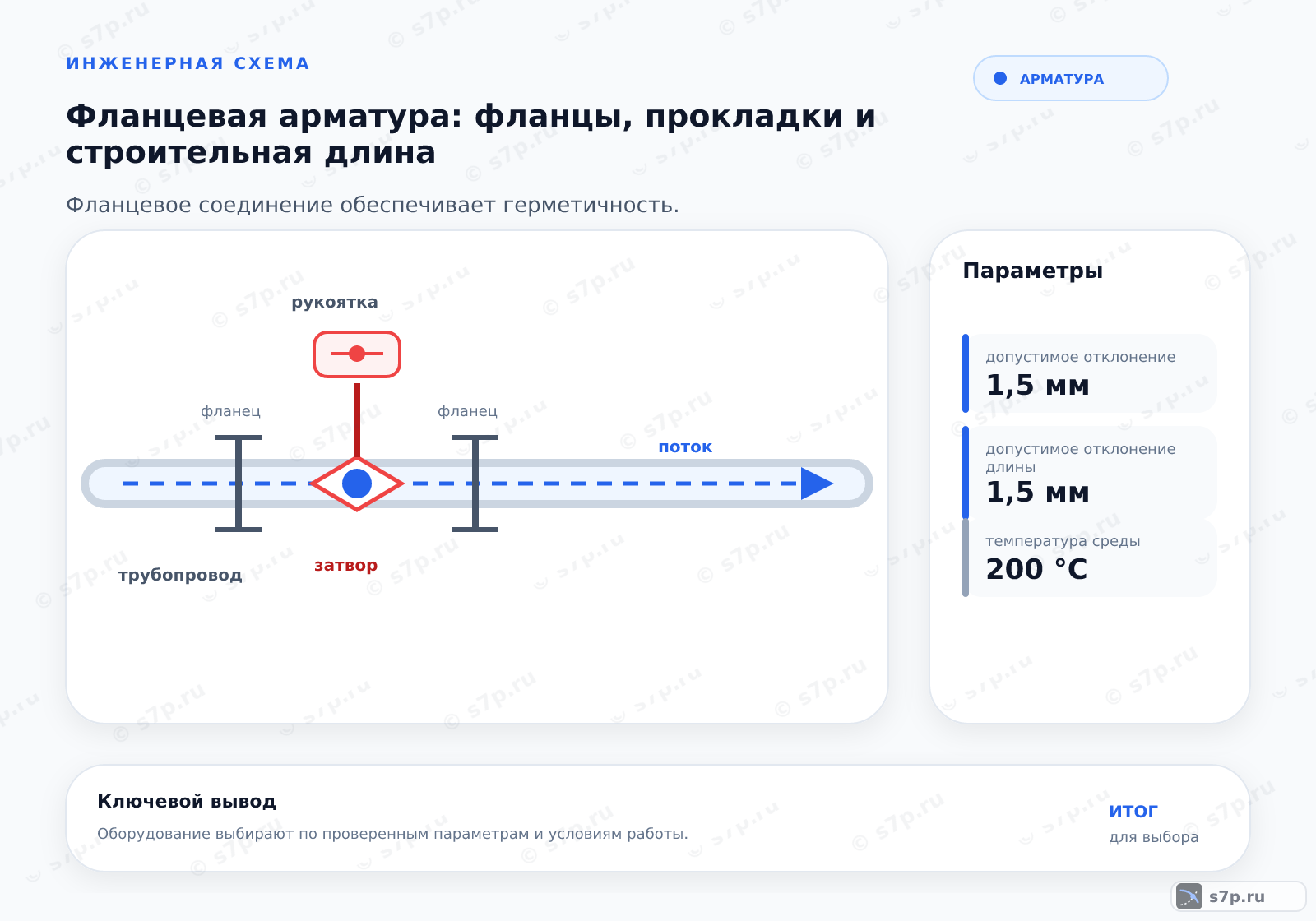

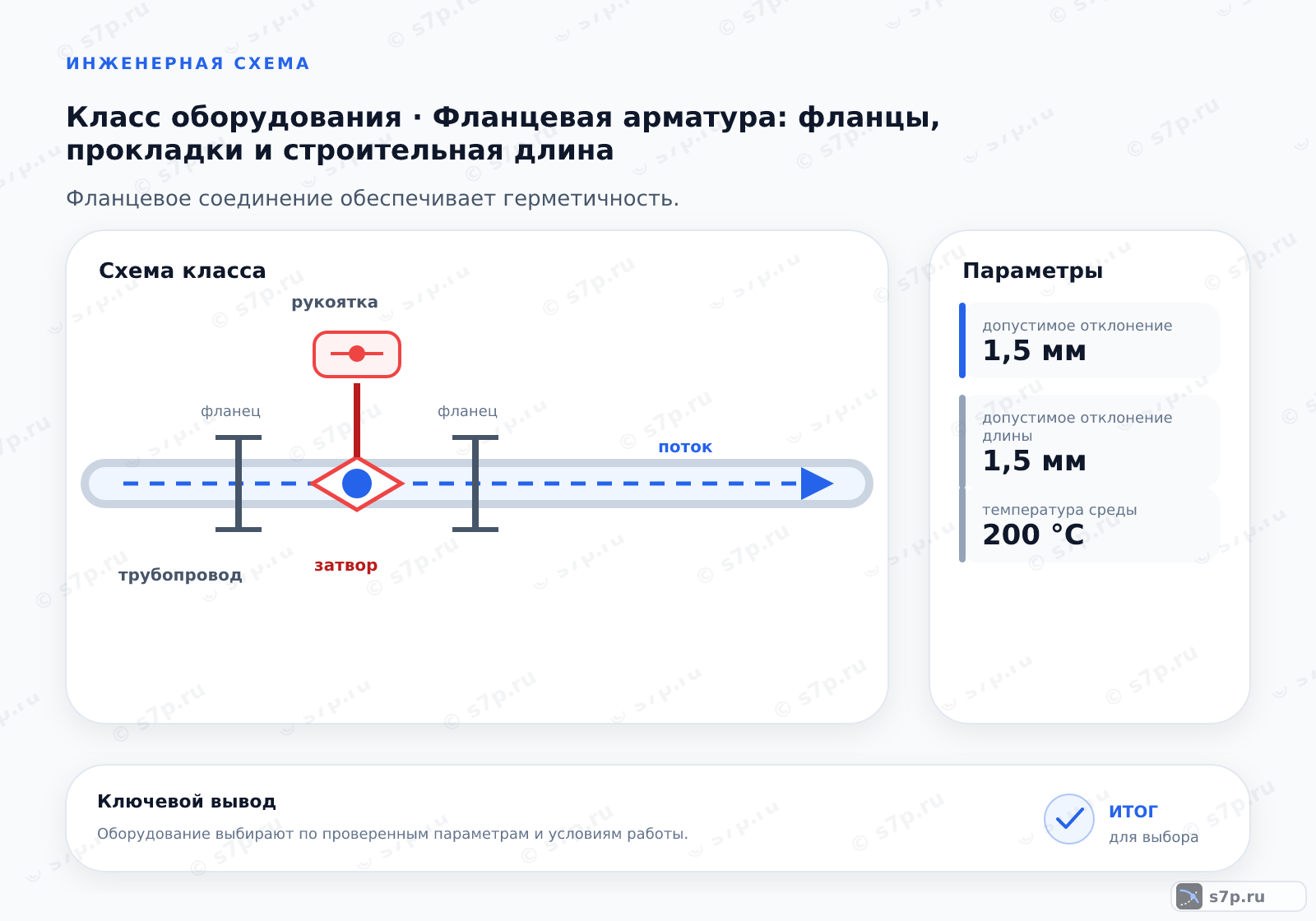

4. Схема работы фланцевой арматуры
В рабочей схеме нагрузка передаётся от трубы к фланцу, через прокладку — к ответной поверхности, а болты удерживают соединение с заданным прижатием. Арматура остаётся частью этого пакета: её корпус не должен компенсировать перекос или несоответствие длины соседних труб.
Проверку ведут по осям, зазорам, положению прокладки и доступу к гайкам. После затяжки контролируют внешний контур и герметичность, а при испытании наблюдают за соединением в рабочем режиме. Если фланцы не совмещаются без усилия, причину устраняют в трубопроводе.
5. Виды и разновидности
Фланцы с плоской поверхностью применяют в простых соединениях с соответствующим давлением. Кольцевые уплотнения и канавки рассчитаны на условия, где требуется иной способ удержания прокладки, в том числе при высоких давлениях и температурах. Соединение шип–паз даёт высокую герметичность, но требует точной обработки.
Сравнение вида начинают с поверхности фланца и формы прокладки, затем проверяют материал, доступ для затяжки и возможность замены. Более сложная геометрия не исправляет неверную строительную длину или несовместимый режим, поэтому выбор сверяют со схемой и паспортом.
| Значение | Источник |
|---|---|
| Фланцы с плоской поверхностью: применяются для низких давлений, просты в изготовлении. | ГОСТ 12815-80 |
| Кольцевые уплотнения и соответствующие канавки применяются преимущественно для высоких давлений и температур. | ГОСТ 12815-80 |
| Фланцы с шипом и пазом: высокая герметичность, сложная обработка, для ответственных систем. | ГОСТ 12815-80 |
6. На что влияет и зачем нужно
Строительная длина определяет, сможет ли арматура занять проектное место без натяжения труб. При совпадении габарита фланцы сходятся по осям, а прокладка работает в расчётной зоне. Диагональная затяжка помогает распределить усилие и не создавать локального перегруза.
Этот эффект сохраняется только при целых уплотнительных поверхностях, правильной прокладке и подходящем крепеже. После монтажа проверяют, что болты доступны для обслуживания, а корпус не воспринимает изгибающую нагрузку от принудительно совмещённых труб.
7. Частые ошибки и на что смотреть
После демонтажа прокладку осматривают и, как правило, заменяют; повторное применение допустимо только в оговорённых для неё условиях. Фланцы совмещают корректировкой трубопровода, а не затягиванием болтов через силу. Иначе корпус, поверхность или прокладка получают нерасчётную нагрузку.
Перетяжка болтов может деформировать фланец и нарушить герметичность так же, как недотяжка. При поиске утечки проверяют центрирование, состояние прокладки, порядок затяжки и соответствие усилия паспорту. Повторная затяжка без понимания причины не заменяет осмотр соединения.
Частые вопросы
Зачем проверять строительную длину до совмещения фланцев?
Строительная длина показывает, поместится ли корпус между ответными участками без натяжения труб. Если габарит не совпадает, стягивание болтами создаёт изгибающую нагрузку, смещает поверхности и ухудшает работу прокладки. Перед монтажом измеряют и сопоставляют длину, оси и зазоры. Корректируют трубопровод или выбирают подходящее исполнение, а не компенсируют ошибку крепежом.
Нужно ли менять прокладку после разборки соединения?
После демонтажа прокладку осматривают, но для большинства соединений её заменяют, поскольку прежнее сжатие и повреждения могут нарушить герметичность. Повторное применение допустимо только в условиях, прямо предусмотренных для выбранного материала и конструкции. Новую прокладку центрируют, проверяют поверхности и не используют её для компенсации перекоса фланцев.
Почему болты затягивают по диагонали?
Диагональный порядок распределяет усилие по окружности и не даёт одной зоне прокладки сжаться раньше остальных. Сначала выполняют предварительное прижатие, затем окончательную затяжку с усилием, соответствующим крепежу и соединению. Если фланцы не сходятся без нагрузки на трубы, порядок затяжки не исправит исходную геометрию.
Когда выбирают плоскую поверхность, кольцо или шип и паз?
Плоскую поверхность применяют в соединениях с соответствующим режимом и простой прокладкой. Кольцевое уплотнение с канавкой выбирают для конструкции, рассчитанной на такую прокладку и нагрузку. Шип и паз дают высокую герметичность, но требуют точной обработки ответных деталей. Вид поверхности сопоставляют со средой, температурой, давлением и способом обслуживания.
Что проверять при течи после затяжки фланцев?
Сначала соединение изолируют по принятому порядку и осматривают строительную длину, соосность, поверхности, прокладку и крепеж. Проверяют, нет ли локального перекоса, повреждения уплотнения или чрезмерной затяжки. После исправления соединение собирают с новым подходящим уплотнением и контролируют герметичность в согласованном рабочем режиме, не увеличивая усилие вслепую.
Какие параметры сопоставляют перед заменой фланцевой арматуры?
Проверяют допустимое отклонение, рабочее давление и температуру, диаметр болтового круга, толщину прокладки и усилие затяжки. К ним добавляют строительную длину, материал и тип уплотнительной поверхности. Источник каждого значения смотрят в стандарте или паспорте. Замена допустима только после проверки всей пары фланцев, а не одного корпуса.
