Номинальное давление (PN) — безразмерный класс по ГОСТ 356 и EN 1333, а не максимум при 20 °C: допустимое рабочее давление падает с ростом температуры и зависит от материала; точные значения берут из таблиц «давление–температура». Игнорирование температуры приводит к разрыву пластиковых труб и разгерметизации чугунных соединений.
данные обновлены 2026-10-21 ·

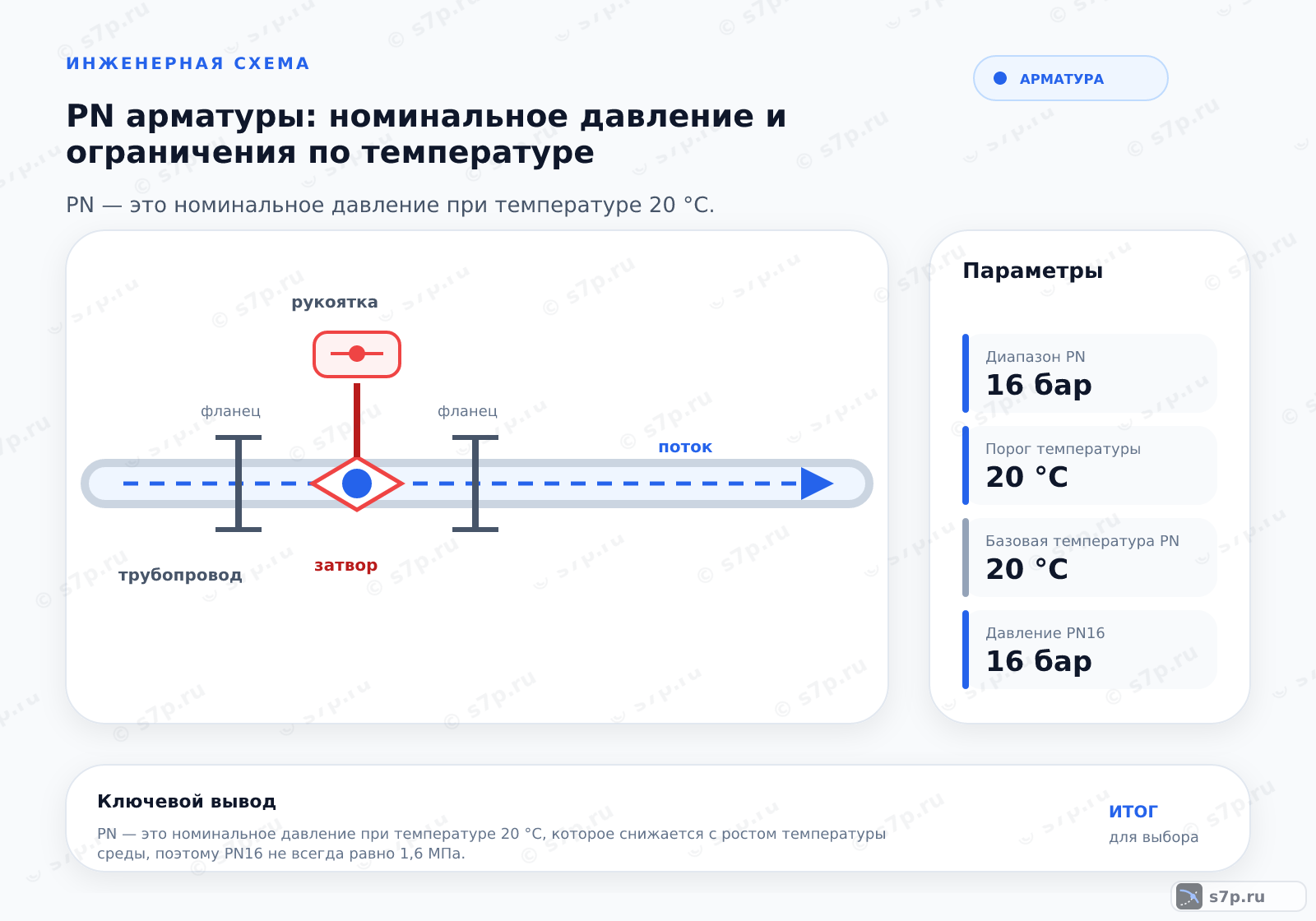

1. Что такое PN арматуры
PN обозначает номинальный класс давления арматуры, а не универсальное рабочее давление при любой температуре. Для выбора смотрят не только маркировку, но и материал корпуса, исполнение изделия, рабочую среду и таблицу допустимых сочетаний давления и температуры.
При повышении температуры допустимая нагрузка может снижаться, поэтому одинаковое обозначение на стальной, чугунной и пластиковой арматуре не даёт одинакового результата. Исходной точкой служит паспорт конкретного изделия, а проект задаёт требуемый режим.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «cold».
2. Устройство и принцип работы
Маркировка PN относится к классу изделия, тогда как фактическая работа определяется корпусом, уплотнениями, присоединением и нагрузкой среды. При нагреве меняются свойства материала и герметизирующих деталей, поэтому паспортная таблица связывает допустимое давление с температурным режимом.
Проверку выполняют в порядке от режима к изделию: фиксируют температуру, определяют материал корпуса, находят в паспорте допустимое давление и сравнивают его с рабочим. Ориентир по одной надписи PN не заменяет такой последовательности.
- Шаг 1Определите рабочую температуру среды в системе.
- Шаг 2Установите материал корпуса арматуры (сталь, чугун, пластик).
- Шаг 3Найдите в паспорте допустимое давление для этой температуры.
- Шаг 4Сравните рабочее давление системы с допустимым значением.
- Шаг 5Убедитесь, что рабочее давление не превышает 80% от допустимого.
3. Ключевые параметры

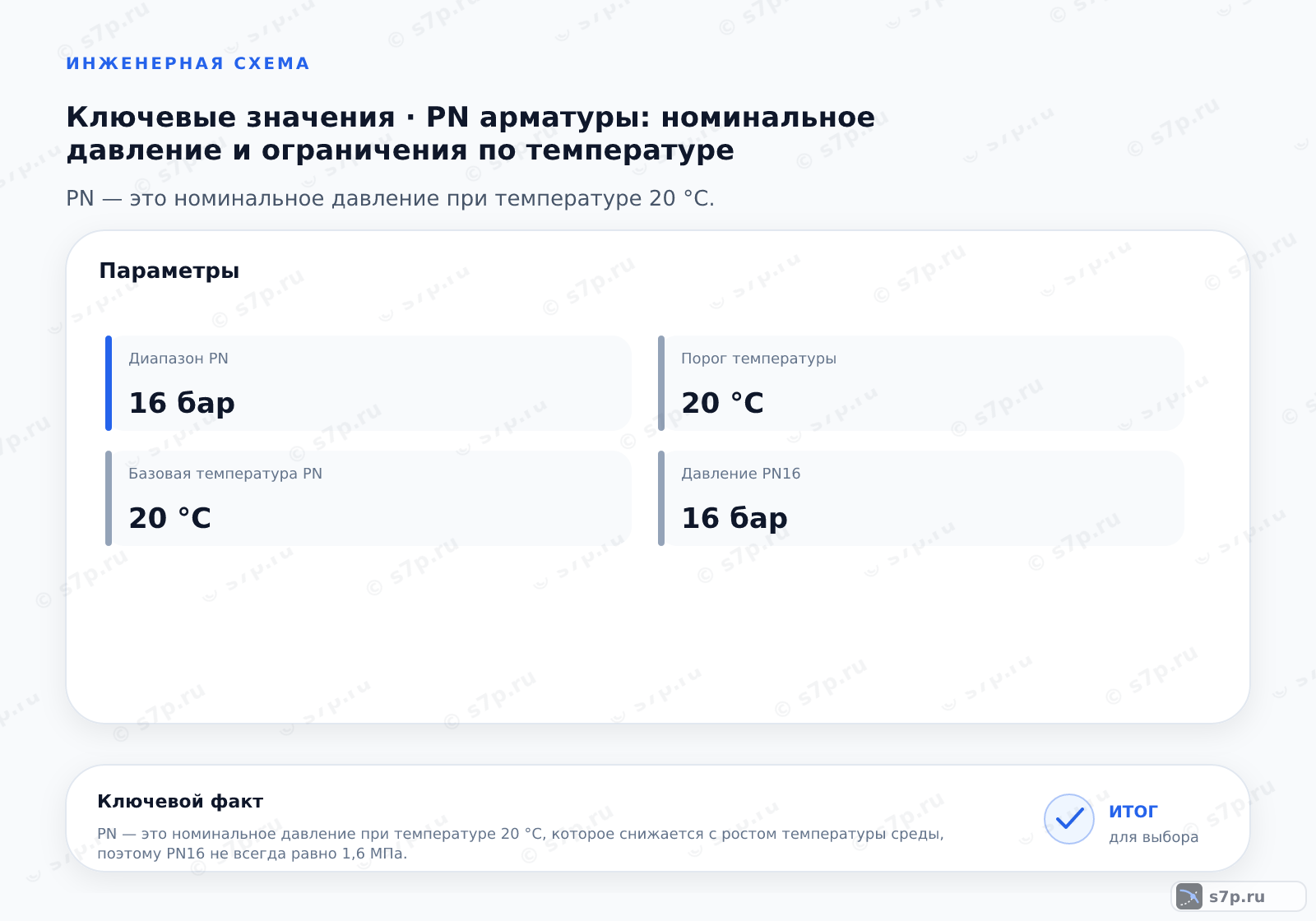

В таблице параметров приведены пороговая температура, диапазон PN, отдельные классы давления и испытательное соотношение. Эти значения читают вместе с источником и исполнением арматуры; переносить их на другой материал или другую конструкцию без проверки паспорта нельзя.
Для рабочего сравнения нужны температура среды, давление системы и материал корпуса. Испытательное давление относится к процедуре проверки, а не к постоянной эксплуатации. Разделение этих режимов помогает не принять испытательную величину за допустимую рабочую.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Порог температуры | 20 °C | °C | ГОСТ 33259-2015 |
| Диапазон PN | 16 бар | бар | ГОСТ 33259-2015 |
| Максимум PN25 | 25 бар | бар | ГОСТ 33259-2015 |
| Давление PN40 | 40 бар | бар | ГОСТ 33259-2015 |
| Испытательное давление | 1.5 PN | PN | ГОСТ 33259-2015 |

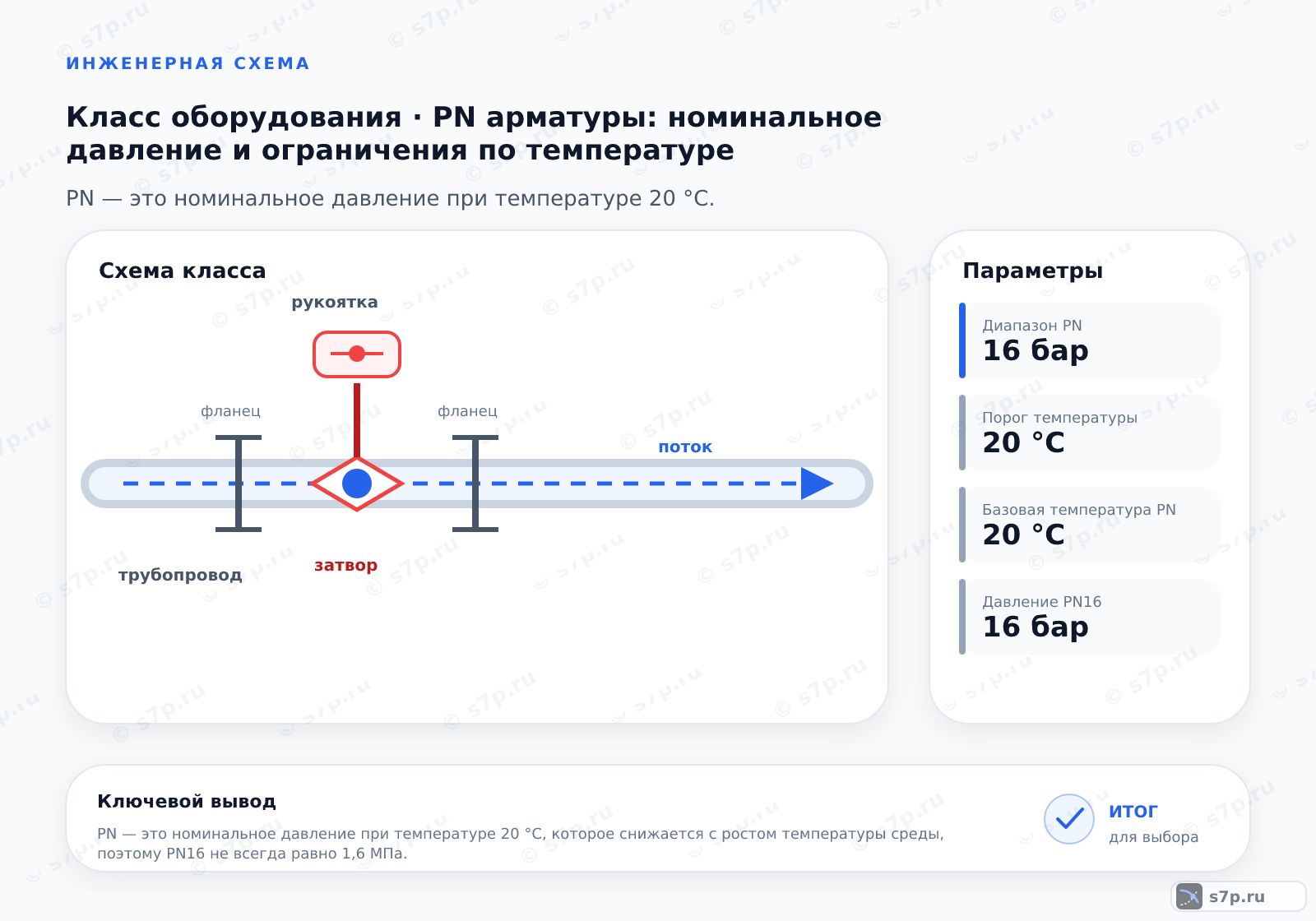

4. Схема работы
Сначала определяют режим среды, затем выбирают строку паспортной зависимости для материала и температуры. Полученное допустимое давление сопоставляют с рабочим давлением системы, учитывая, что повышение температуры меняет предел для того же класса PN.
Если рабочее значение выходит за пределы выбранной строки, изделие не считают подходящим по одной маркировке. Нужно проверить другую конструкцию или материал, а решение зафиксировать по паспорту и проектной схеме.
5. Виды и разновидности
Стальная арматура сохраняет связь между PN, температурой и маркой стали, поэтому её предел определяет паспорт исполнения. Для чугунной и пластиковой арматуры температурное влияние также рассматривают отдельно: одинаковый класс не отменяет различий материала и конструкции.
Сравнение вариантов начинают с рабочей среды и температурного режима, после чего проверяют допустимое давление. Материал корпуса нельзя выбирать отдельно от уплотнений и способа присоединения, поскольку совместимость узла зависит от всей пары условий.
| Значение | Источник |
|---|---|
| Стальная арматура PN16: допустимые давление и температура зависят от марки стали, конструкции и паспорта; с ростом температуры допустимое давление падает. | инженерная практика |
| Чугунная арматура PN16: давление при 100 °C может составлять около 13 бар. | инженерная практика |
| Пластиковая арматура PN16: снижение давления до 10 бар при 100 °C. | инженерная практика |
6. На что влияет и зачем нужно
Корректное чтение PN помогает отделить класс изделия от его реального рабочего предела. Это влияет на выбор корпуса, проверку герметичности соединений и согласование арматуры с трубопроводом, особенно когда температура среды меняется в течение режима.
Практический результат проверки — подтверждённое соответствие рабочего давления паспортному пределу для выбранного материала и температуры. Если хотя бы одно условие не подтверждено, подбор считают незавершённым и возвращаются к исходной схеме.
7. Частые ошибки и на что смотреть
Распространённая ошибка — считать PN фиксированным давлением и не проверять паспорт при нагреве. Пластиковые трубы PN16 обычно нельзя использовать для пара; температурный предел зависит от полимера. Для чугуна и стали предел зависит от исполнения, а гидроудар оценивают отдельно от установившегося давления.
Для чугунной арматуры PN16 в отдельных исполнениях при 100 °C давление может составлять около 13 бар. Перед пуском сверяют температуру, материал, строку паспортной таблицы и фактическое давление системы. Если условия отличаются от выбранной строки, арматуру не вводят в режим до уточнения. Такая проверка выявляет риск разгерметизации до нагрузки на соединение.
Частые вопросы
Почему PN нельзя читать как рабочее давление при любой температуре?
PN обозначает номинальный класс, а допустимое рабочее давление зависит от температуры, материала и исполнения арматуры. При нагреве свойства корпуса и уплотнений меняются, поэтому в паспорте выбирают строку для конкретного режима. Маркировка без таблицы «давление–температура» не подтверждает пригодность изделия к эксплуатации.
Как материал корпуса меняет допустимую нагрузку?
Сталь, чугун и пластик по-разному реагируют на нагрев и давление. Поэтому одинаковое обозначение PN не означает одинаковый рабочий предел для всех корпусов. Сначала определяют материал и исполнение, затем находят паспортное значение для температуры среды. Уплотнения и присоединение проверяют вместе с корпусом, иначе оценка будет неполной.
Что искать в таблице давления и температуры?
Ищут строку или колонку, соответствующую материалу корпуса, исполнению арматуры и фактической температуре среды. Из неё берут допустимое давление и сравнивают с рабочим давлением системы. Испытательное значение читают отдельно: оно относится к проверке, а не к постоянной работе. При отсутствии нужной строки обращаются к паспорту конкретного изделия.
Чем опасен выбор PN только по маркировке?
Такой выбор скрывает влияние температуры и материала. Арматура может иметь подходящую надпись, но не выдерживать рабочий режим конкретного исполнения, особенно при нагреве или гидроударе. Ошибку выявляют сравнением режима системы с паспортной таблицей. Если хотя бы одно условие не совпадает, изделие не считают подходящим до уточнения.
Как проверить запас до допустимого значения?
Сначала фиксируют рабочую температуру и давление, затем находят допустимый предел для материала и исполнения в паспорте. Рабочее значение сравнивают с ним и учитывают возможные переходные режимы, включая гидроудар. Ориентир из монтажной инструкции не заменяет паспортную проверку. При недостаточном запасе выбирают другое исполнение или пересматривают схему.
Когда PN16 подходит для пластика, чугуна или стали?
Для каждого материала ответ зависит от температуры и конкретного исполнения. Пластик, чугун и сталь имеют разные зависимости допустимого давления, даже если маркировка совпадает. Поэтому сначала определяют материал корпуса, затем сверяют рабочий режим с паспортом. Нельзя переносить значение, найденное для одного материала, на другой без подтверждения.
