Испытания трубопроводной арматуры разделяют на проверку прочности корпуса, плотности затвора и работоспособности механизма. Гидравлическую среду, давление, выдержку, манометр, удаление воздуха и оформление протокола связывают с паспортом изделия и ГОСТ 33257-2015, а результат оценивают по показаниям и признакам утечки.
данные обновлены 2026-10-21 ·
1. Испытания трубопроводной арматуры
Испытание арматуры разделяют на проверку прочности корпуса, плотности затвора и работоспособности механизма. Для корпуса применяют гидравлическую среду, а способ контроля затвора выбирают по процедуре и паспорту; это не одна операция с одним критерием результата.
Перед началом изолируют участок, готовят насос и манометр, удаляют воздух и исключают людей из опасной зоны. ГОСТ 33257-2015 уже указан в исходных данных страницы, поэтому методику и форму протокола сверяют с ним и с документацией на изделие.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Присоединения и строительные размеры».

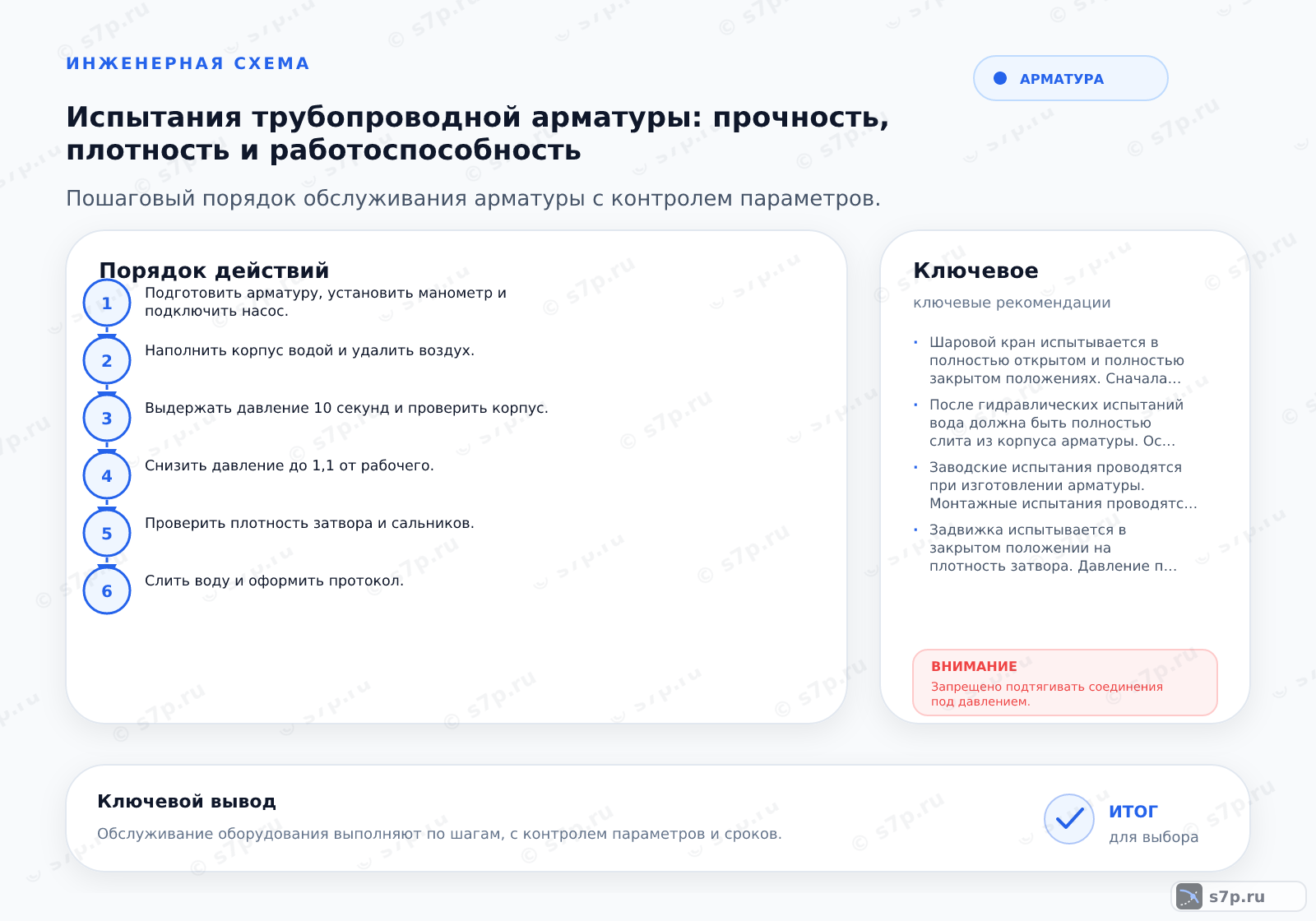

2. Пошаговый порядок
Корпус заполняют водой без воздушных карманов, после чего давление повышают до уровня проверки прочности. После выдержки осматривают корпус и соединения, а затем плавно снижают нагрузку до уровня контроля плотности затвора и сальников.
В исходной последовательности для прочности указано давление 1,5 от рабочего и выдержка 10 секунд; затем давление снижают до 1,1 от рабочего. Манометр должен быть установлен так, чтобы его показания относились к испытываемому объёму, а результат фиксируют после стабилизации.
- Шаг 1Подготовить арматуру, установить манометр и подключить насос.
- Шаг 2Наполнить корпус водой и удалить воздух.
- Шаг 3Повысить давление до 1,5 от рабочего.
- Шаг 4Выдержать давление 10 секунд и проверить корпус.
- Шаг 5Снизить давление до 1,1 от рабочего.
- Шаг 6Проверить плотность затвора и сальников.
- Шаг 7Слить воду и оформить протокол.
3. Симптом -> причина -> решение
Падение давления при проверке корпуса связывают с утечкой, воздухом в заполненном объёме или неисправностью измерительного прибора. Видимая влага на стыке требует остановки процедуры и поиска места выхода, а не продолжения повышения нагрузки.
Если корпус выдерживает нагрузку, но затвор пропускает среду, проверяют положение закрытия, седло и сальниковый узел. Если показания нестабильны без видимой течи, сначала исключают воздух и неисправный манометр, затем повторяют только разрешённую операцию.
4. Сроки и периодичность
Периодичность испытаний связывают с условиями эксплуатации, состоянием арматуры и документами объекта. В исходных параметрах указана проверка с интервалом 5 лет, срок службы арматуры — 15 лет, а поверка манометра — 1 год; эти значения не заменяют паспорт и регламент конкретной системы.
Протокол хранят 10 лет, чтобы сопоставлять результаты при повторной проверке. В записи указывают изделие, среду, измерительный прибор, достигнутое давление, выдержку и обнаруженные признаки; отсутствие записи не превращают в подтверждение исправности.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 5 лет | лет | Инженерная практика |
| Срок службы арматуры | 15 лет | лет | Инженерная практика |
| Срок поверки манометра | 1 год | год | ГОСТ 8.586-2011 |
| Срок хранения протокола | 10 лет | лет | Инженерная практика |
5. Предупреждения и чего не делать
Воздух не используют для проверки прочности корпуса: сжатая газовая среда накапливает энергию и повышает опасность разрушения. Для гидравлической операции удаляют воздух из корпуса и ограждают участок по принятой процедуре.
Нельзя подтягивать соединения под давлением или находиться в зоне возможного выброса. При течи давление сначала безопасно снижают, затем устраняют причину и оформляют результат; самовольное повышение нагрузки не заменяет повторное испытание.
Частые вопросы
Чем проверка прочности отличается от проверки плотности?
Проверка прочности показывает, выдерживает ли корпус требуемую нагрузку без разрушения и видимой течи. Проверка плотности оценивает, удерживает ли закрытый затвор среду и не пропускают ли сальники. Работоспособность механизма контролируют отдельно: затвор должен перемещаться и занимать предусмотренное положение. Разделение критериев помогает не принять исправный корпус за герметичный затвор.
Почему для проверки прочности используют воду, а не воздух?
Вода почти не сжимается и передаёт давление без значительного накопления энергии, поэтому гидравлическая проверка контролируемее. Сжатый воздух при разрушении расширяется и увеличивает опасность выброса деталей и среды. В исходной процедуре корпус заполняют водой и удаляют воздух. Пневматический способ применяют только там, где он предусмотрен методикой для соответствующей проверки и безопасно организован.
Зачем давление сначала повышают до 1,5 от рабочего, а затем снижают до 1,1?
В последовательности страницы давление 1,5 от рабочего используется для проверки корпуса на прочность, после выдержки нагрузку снижают до 1,1 от рабочего для контроля плотности затвора и сальников. Это разные этапы с разными критериями. Значения нельзя заменять произвольным повышением: их связывают с паспортом изделия, манометром и процедурой испытания.
Что означает падение давления во время испытания?
Сначала проверяют видимую течь, соединения, положение арматуры и герметичность заглушек. Если наружных признаков нет, исключают воздух в корпусе и неисправность манометра, сравнивая показания с другим контрольным прибором по процедуре. После обнаружения причины давление безопасно снижают. Продолжать повышение нагрузки или подтягивать соединение под давлением нельзя.
Как связать периодичность испытаний с документацией?
В исходных параметрах указаны проверка через 5 лет, срок службы арматуры 15 лет, поверка манометра через 1 год и хранение протокола 10 лет. Эти значения используют как поля конкретной схемы, но сверяют с паспортом, регламентом объекта и состоянием оборудования. Протокол должен позволять сопоставить изделие, прибор, давление, выдержку и результат повторной проверки.
Какие действия запрещены во время проверки под давлением?
Нельзя подтягивать резьбовые и фланцевые соединения, находиться в зоне возможного выброса, направлять людей к корпусу и повышать нагрузку после появления течи. Воздух не применяют для проверки прочности, если процедура предусматривает гидравлический метод. При признаке неисправности сначала прекращают операцию и безопасно снижают давление, затем оформляют причину и порядок повторной проверки.
