Герметичность арматуры разделяется на удержание среды затвором и отсутствие утечек через уплотнения корпуса и штока, где класс А гарантирует минимальные потери, а нулевая утечка технически недостижима для проточных систем. Герметичность арматуры — это способность запорного устройства удерживать рабочую среду внутри корпуса (внутренняя герметичность затвора) и предотвращать ее выход наружу через уплотнения штока и крышки (внешняя герметичность). Повышение класса герметичности снижает потери теплоносителя.
данные обновлены 2026-10-21 ·
1. Что такое герметичность арматуры
Герметичность узла состоит из двух разных задач: затвор должен удерживать среду внутри прохода, а корпус, крышка и шток — не выпускать её наружу. При осмотре эти пути разделяют, потому что причина утечки через седло отличается от причины течи по сальнику.
Класс герметичности описывает результат закрытия затвора, но не отменяет проверки корпуса и соединений. Для оценки сопоставляют тип арматуры, материал уплотнений, состояние поверхностей и режим, в котором узел будет работать.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Устройство и элементы арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «DN, PN и давление арматуры».
2. Устройство и принцип работы
Корпус удерживает давление, крышка задаёт положение внутренних деталей, а шток передаёт движение на затвор. Уплотнения седла, крышки и штока работают в разных местах, поэтому следы среды на корпусе и пропуск через закрытый проход требуют раздельной диагностики.
Проверку начинают с визуального состояния корпуса и уплотнений, затем переходят к испытанию корпуса и закрытого затвора. Перед давлением удаляют воздух из гидравлической схемы, а после сброса среды осматривают сальниковый узел и фиксируют результат.
- Шаг 1Визуальный осмотр корпуса на наличие трещин и коррозии.
- Шаг 2Проверка целостности уплотнений штока и крышки.
- Шаг 3Гидравлическое испытание корпуса давлением 1,5 от рабочего.
- Шаг 4Проверка герметичности затвора при закрытом положении.
- Шаг 5Контроль отсутствия утечек через сальниковое уплотнение.
3. Ключевые параметры

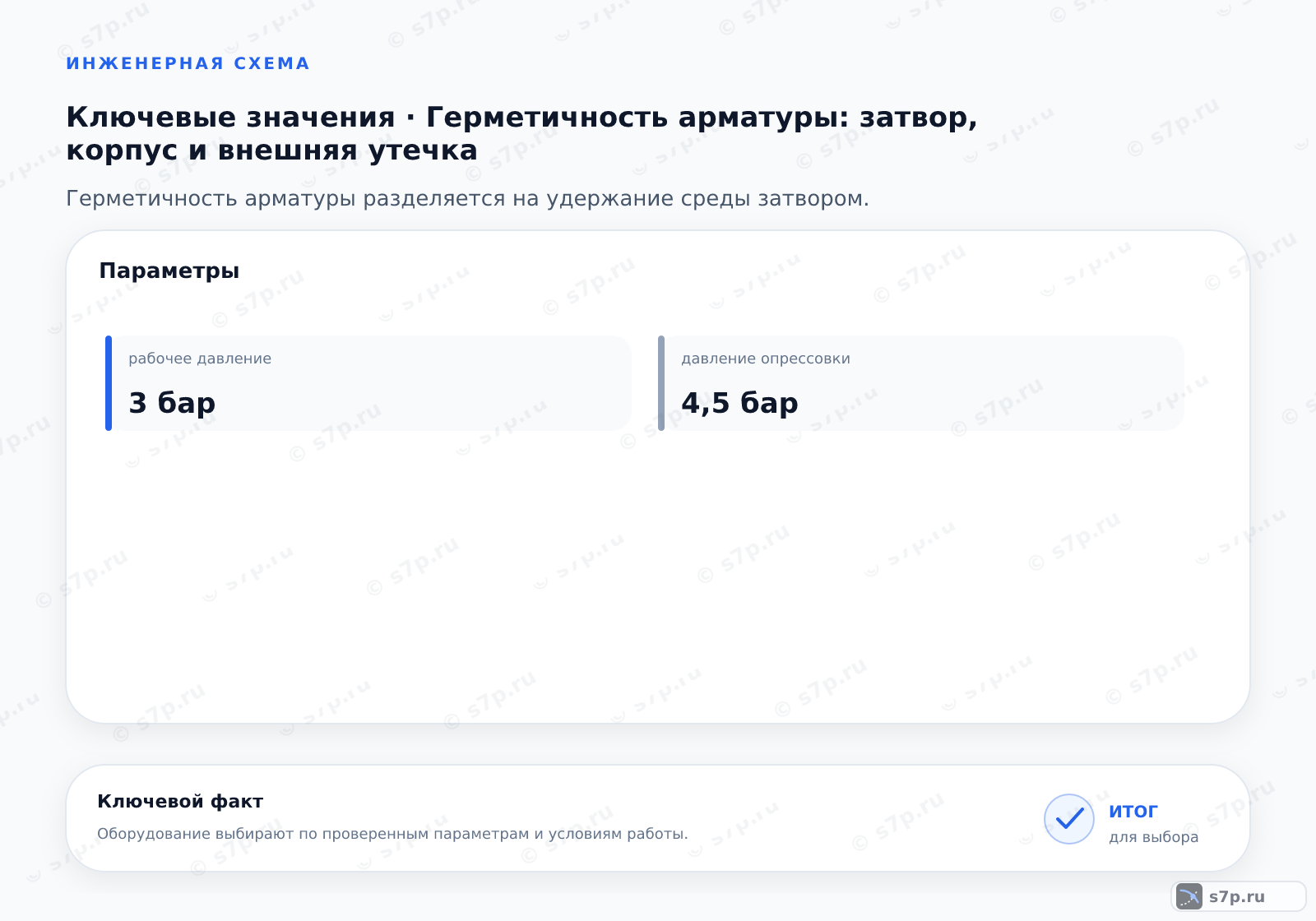

Для рассматриваемого режима рабочее давление составляет 3 бар, температура среды — 90 °C, а давление опрессовки — 4.5 бар. Эти значения связывают с паспортом котла, режимом работы и указанным стандартом испытаний, а не переносят на другую арматуру без проверки.
Ресурс уплотнений указан как 5 лет, однако фактическое состояние зависит от среды, циклов и качества монтажа. При подборе отдельно проверяют класс герметичности, материал сальника и допустимое давление, чтобы внутренний и внешний контуры контроля не смешивались.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 3 бар | бар | Паспорт котла |
| Температура среды | 90 °C | °C | Режим работы котла |
| Давление опрессовки | 4.5 бар | бар | ГОСТ 30938-2020 |
| Ш тока | по классу герметичности | — | ГОСТ 9544-2015 |
| Ресурс уплотнений | 5 лет | лет | Паспорт изделия |
4. Схема работы

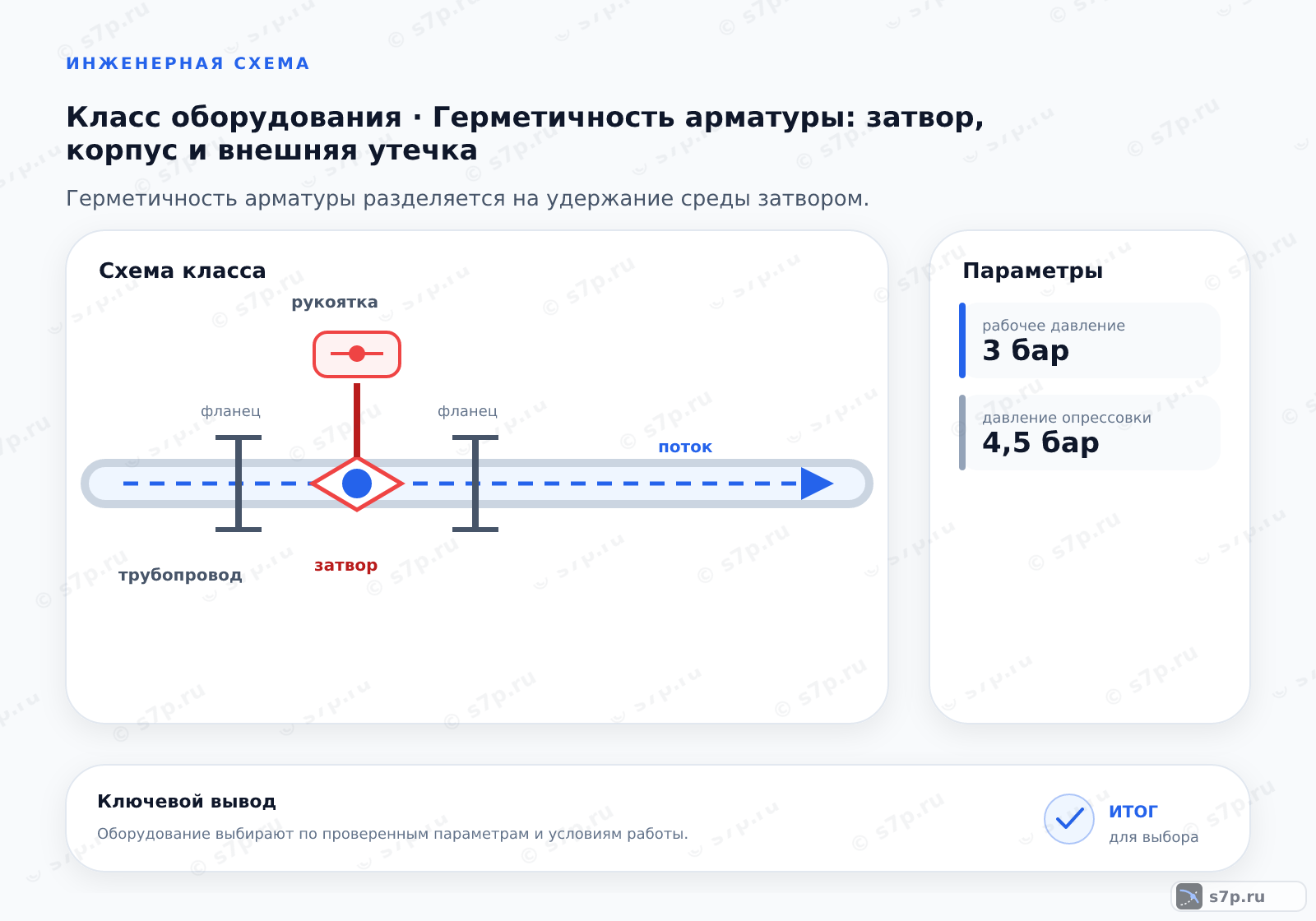

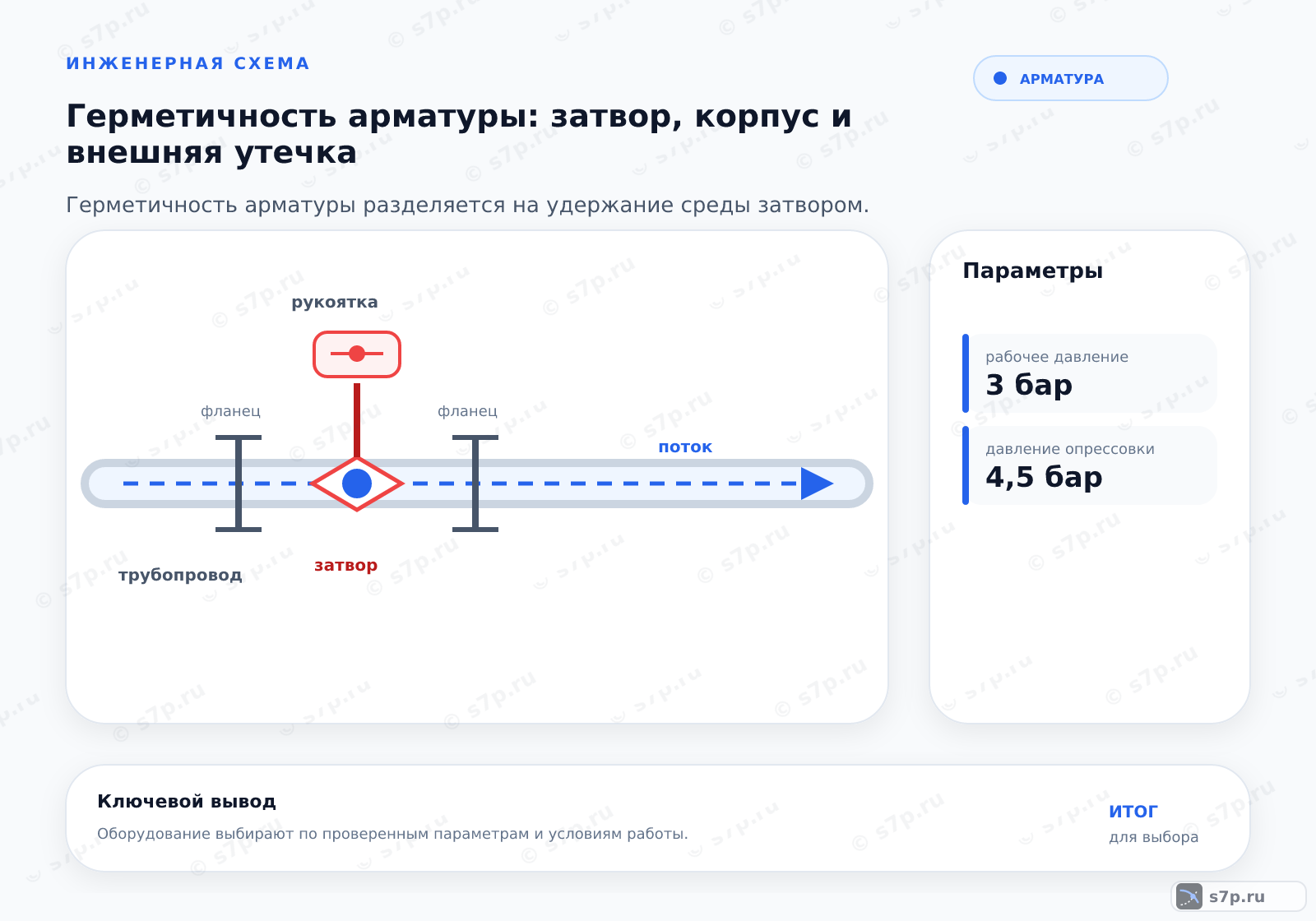

В рабочей схеме затвор отделяет входную и выходную части прохода, когда арматура закрывается. Сальник удерживает среду вокруг движущегося штока, а прокладка крышки закрывает разъём корпуса. Каждую границу проверяют своим признаком утечки.
При диагностике сначала определяют место появления среды, затем сопоставляют его с узлом уплотнения. Пропуск через закрытый затвор нельзя устранять подтяжкой сальника, а наружную течь не следует принимать за неплотность седла.
5. Виды и разновидности
Шаровой кран даёт плотное закрытие за счёт поворота шара и в исходных данных отнесён к классу А. Задвижка указана как вариант класса B с возможностью регулировки потока, а обратный клапан предотвращает обратное движение среды собственной работой затвора.
Сравнивать эти варианты нужно по функции, направлению потока, типу уплотнения и доступу для обслуживания. Класс из таблицы не заменяет проверку конкретного исполнения, состояния седла и наружных уплотнений перед вводом в работу.
| Значение | Источник |
|---|---|
| Шаровой кран: высокая герметичность класса А, компактность. | ГОСТ 9544-2015 |
| Задвижка: класс B, возможность регулировки потока. | ГОСТ 9544-2015 |
| Клапан обратный: предотвращение обратного потока. | ГОСТ 9544-2015 |
6. На что влияет и зачем нужно
Более плотное закрытие уменьшает выход теплоносителя и энергоносителя через проход, но результат зависит от состояния седла и качества прилегания. Наружная герметичность не менее существенна: течь по штоку или крышке может повредить соседние детали и исказить оценку затвора.
Графитовые уплотнения в исходном режиме допускают работу при температуре выше 200 °C, если это подтверждено паспортом конкретного изделия. Регулярный осмотр помогает заметить износ до того, как наружная течь перейдёт в отказ узла.
7. Частые ошибки и на что смотреть
Перетяжка гайки сальника ускоряет износ штока и вызывает заедание. Для резиновых уплотнений проверяют температурный диапазон конкретного эластомера: NBR около 100–110 °C, EPDM около 140–160 °C, FKM около 180–200 °C. Давление опрессовки выше паспортного может повредить или разорвать корпус.
Наружная течь часто появляется после перекоса крышки, повреждения прокладки или неравномерной подтяжки. Сначала снимают нагрузку по безопасной процедуре и уточняют источник, а затем меняют уплотнение или устраняют дефект посадки.
Износ штока, задиры седла и коррозия корпуса дают разные признаки. Подтяжка одного узла не исправляет повреждённую поверхность, поэтому после ремонта повторяют предусмотренную проверку затвора и внешних уплотнений.
Частые вопросы
Чем отличается утечка через затвор от внешней течи?
Утечка через затвор проходит между входной и выходной частями при закрытом положении и связана с седлом, поверхностью затвора или его посадкой. Внешняя течь выходит наружу через шток, крышку, прокладку или сальник. Сначала определяют место появления среды, затем проверяют соответствующий узел. Подтяжка сальника не устраняет неплотность седла и может дополнительно зажать шток.
Как локализовать источник потери герметичности?
Участок очищают и осматривают при безопасном состоянии системы, затем отмечают, где появляется среда: на стыке корпуса, вокруг штока, по крышке или внутри прохода. После этого проверяют положение затвора и состояние уплотнений. Испытание выполняют по принятой процедуре с контролем давления. Изменять затяжку до определения источника не стоит, иначе один дефект можно принять за другой.
Что означает класс А для шарового крана в этой теме?
Класс А описывает высокую герметичность закрытого шарового крана в приведённом сравнении. Он относится к затвору и не подтверждает отсутствие наружной течи через корпус, крышку или шток. Перед эксплуатацией проверяют конкретное исполнение, состояние седла, направление потока и уплотнения. Результат испытания оценивают по методике и паспорту изделия, а не по названию типа арматуры.
Как соотнести рабочее давление с давлением опрессовки?
Для рассматриваемого режима рабочее давление составляет 3 бар, температура — 90 °C, а давление опрессовки — 4.5 бар. Эти величины относятся к конкретной схеме и источникам, указанным в параметрах страницы. При другой арматуре их не переносят автоматически: проверяют паспорт, допустимую среду, состояние корпуса и процедуру испытания, после чего фиксируют результат отдельно для корпуса и затвора.
Как выбрать уплотнение для горячей рабочей среды?
Сначала уточняют температуру, состав среды, давление и движение штока, затем сопоставляют их с допустимым диапазоном эластомера. В исходном материале для NBR приведён диапазон около 100–110 °C, для EPDM — около 140–160 °C, для FKM — около 180–200 °C. Эти значения требуют проверки по паспорту конкретного уплотнения и не заменяют оценку химической совместимости.
Когда обратный клапан сравнивают с шаровым краном и задвижкой?
Такое сравнение уместно при выборе функции узла. Шаровой кран в исходной схеме обеспечивает плотное закрытие, задвижка может регулировать поток, а обратный клапан препятствует обратному движению среды. Они работают по разному принципу и требуют разных условий установки. Сначала определяют, нужно ли перекрытие, регулирование или защита от обратного потока, затем проверяют герметичность и обслуживание выбранного исполнения.
