Измерительный канал КИПиА — это совокупность устройств, преобразующих физическую величину в электрический сигнал, передающий его в систему управления и отображения с заданной точностью и скоростью. Использование экранированного кабеля может снижать уровень наведенных помех. Программная фильтрация может улучшить стабильность показаний SCADA.
данные обновлены 2026-10-21 ·
1. Что такое измерительный канал кИПиА

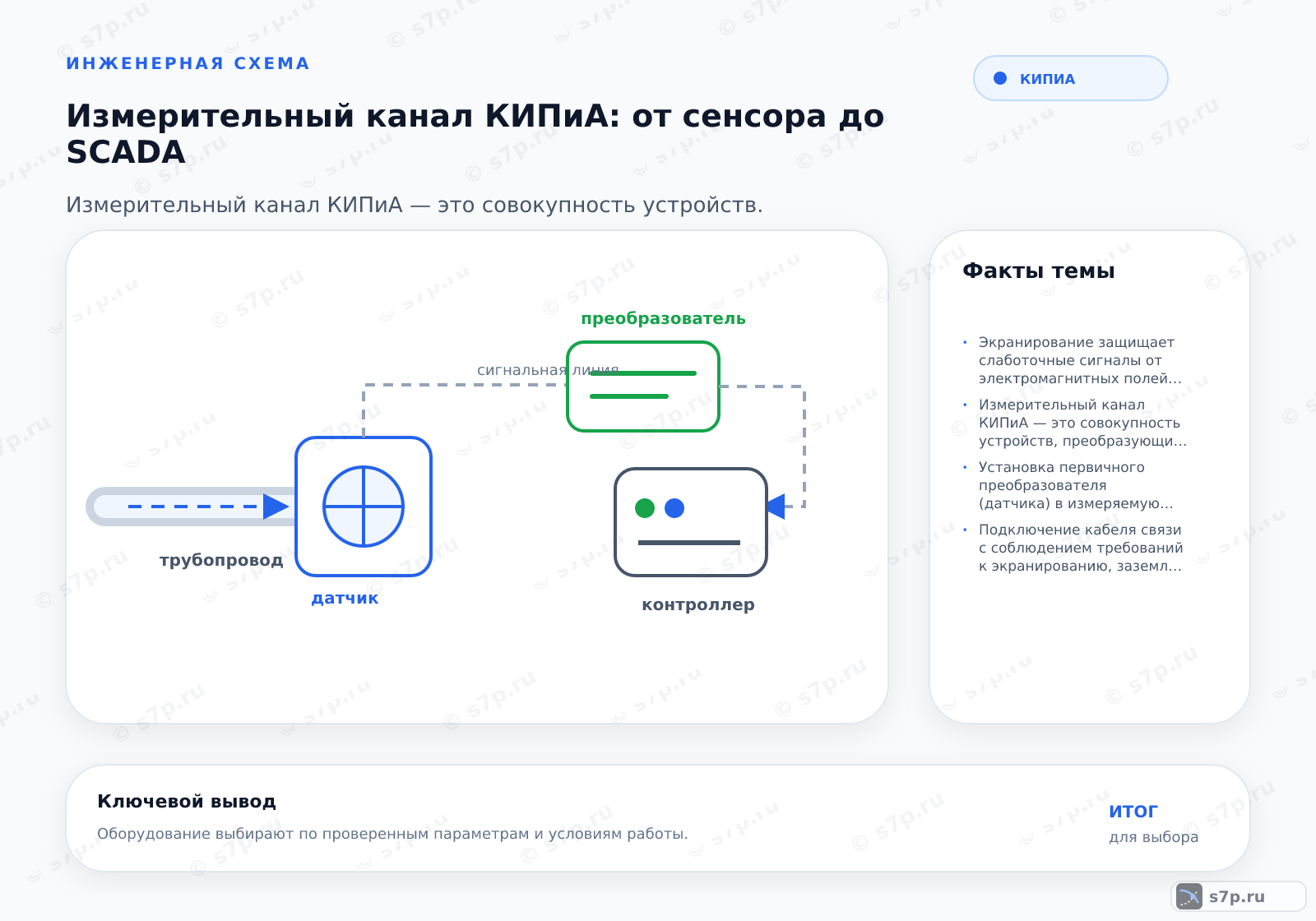

Измерительный канал КИПиА связывает первичный преобразователь, кабель, входной модуль, контроллер и систему отображения. Датчик воспринимает физическую величину и формирует сигнал, модуль принимает его, а контроллер масштабирует и передаёт результат дальше. Ошибка на любом участке меняет итоговое показание, поэтому канал рассматривают как единую цепочку.
В качестве передачи используют аналоговый сигнал 4–20 мА с гальванической развязкой, цифровой HART поверх токовой линии или промышленную шину Profibus DP. Выбор зависит от входов оборудования, требований к диагностике и условий прокладки. Сигнал проверяют на границах канала, сопоставляя измерение с настройками контроллера и SCADA.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
2. Устройство и принцип работы
Монтаж начинают с установки датчика в измеряемую среду с учётом защиты и доступности для проверки. Затем прокладывают кабель, соблюдая экранирование и заземление, подают сигнал на входной модуль и преобразуют его в цифровой код через АЦП. В контроллере выполняют масштабирование, фильтрацию и компенсацию температурной погрешности.
После обработки результат передают по промышленной сети в SCADA для отображения и архивации. Завершающая проверка — сравнение показания канала с эталонным прибором и корректировка коэффициентов. Такой порядок помогает локализовать отклонение: в датчике, линии, входе, программе или сетевом обмене.
- Шаг 1Установка первичного преобразователя (датчика) в измеряемую среду с учетом требований к монтажу и защите от внешних воздействий.
- Шаг 2Подключение кабеля связи с соблюдением требований к экранированию, заземлению и минимизации длины трассы.
- Шаг 3Подача сигнала на входной модуль контроллера с преобразованием в цифровой код через АЦП.
- Шаг 4Обработка сигнала в контроллере: масштабирование, фильтрация, компенсация температурных погрешностей.
- Шаг 5Передача данных по промышленной сети (Modbus, Profinet) в систему SCADA для отображения и архивации.
- Шаг 6Проверка точности измерительного канала путем сравнения с эталонным прибором и корректировка коэффициентов.
3. Ключевые параметры
Параметры канала описывают точность, скорость и устойчивость передачи. В исходной таблице указаны погрешность датчика 0,1 %, разрешение АЦП 16 бит, время опроса 100 мс, сопротивление изоляции 100 МОм, питание 24 В и температурный дрейф 0,01 %/°C. Эти значения сверяют с паспортами всех связанных устройств.
Нельзя оценивать канал только по разрешению преобразователя: итог зависит от датчика, кабеля, входного модуля, алгоритма обработки и условий монтажа. При сравнении проверяют единицы, диапазон и задержку обновления. Если требуется архивирование или регулирование, дополнительно проверяют, что измерение доходит до SCADA без изменения масштаба.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Погрешность датчика | 0.1 % | % | инженерная практика; паспорт датчика |
| Разрешение АЦП | 16 бит | бит | инженерная практика; паспорт контроллера |
| Время опроса | 100 мс | мс | инженерная практика; типовой контроллер |
| Сопротивление изоляции | 100 МОм | МОм | инженерная практика; ПУЭ |
| Напряжение питания | 24 В | В | инженерная практика; паспорт датчика |
| Температурный дрейф | 0.01 %/°C | %/°C | инженерная практика; паспорт датчика |

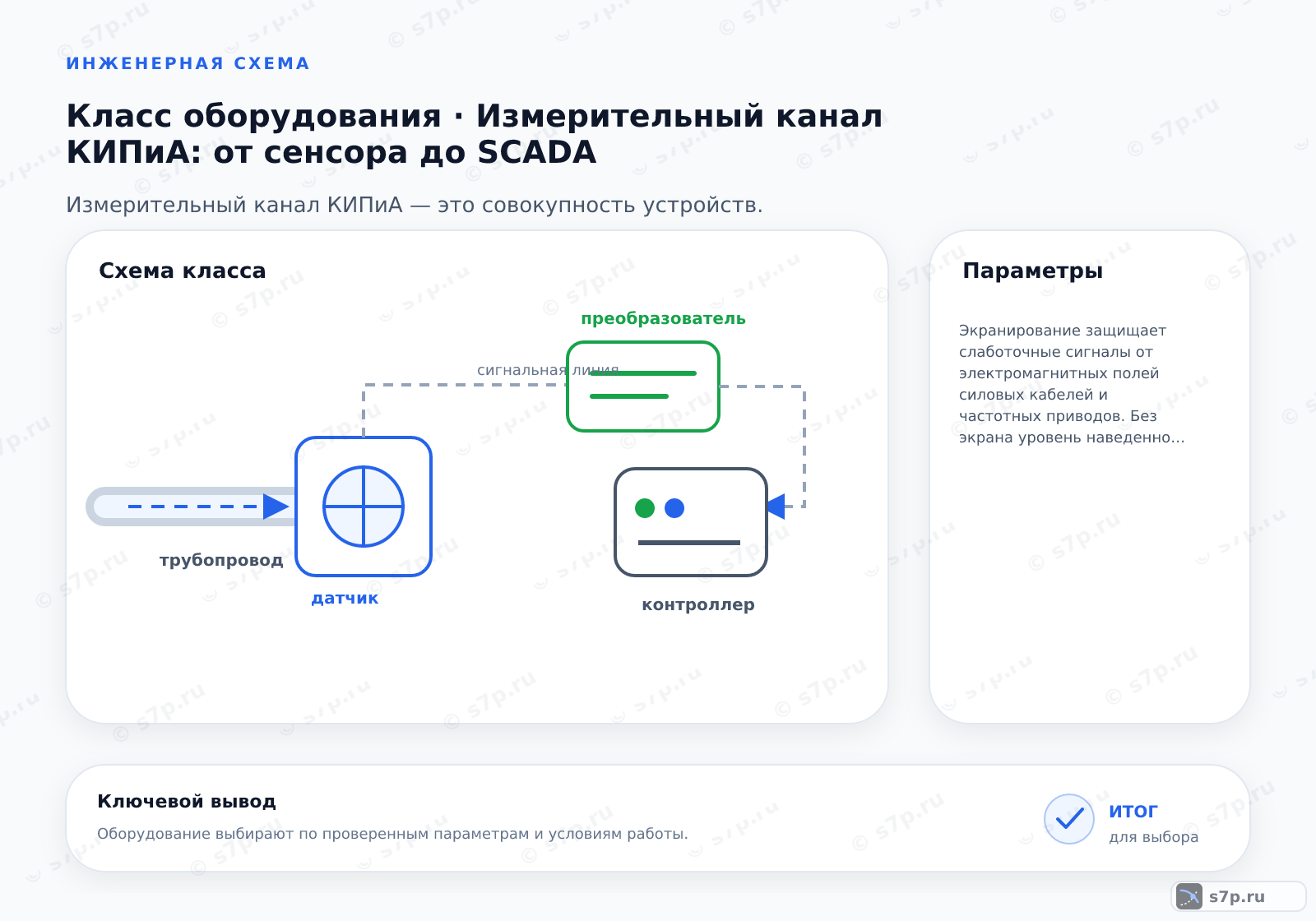

4. Схема работы
В рабочей схеме физическая величина сначала преобразуется датчиком в аналоговый или цифровой сигнал. Кабель передаёт его на входной модуль, АЦП формирует код, контроллер применяет масштабирование и фильтрацию, а промышленная сеть доставляет результат в SCADA. Каждый переход сопровождается настройкой, которую сверяют с предыдущим и последующим участком.
Проверку выполняют по направлению прохождения данных. Измеряют сигнал у датчика, на входе и в отображаемой системе, затем сопоставляют время обновления и единицы. Если физическое значение меняется, а SCADA остаётся неподвижной, осматривают фильтр, коэффициенты, канал связи и архивную точку, не ограничиваясь заменой датчика.
5. Виды и разновидности
Аналоговая архитектура с 4–20 мА удобна для совместимости с типовыми входами, HART добавляет цифровой обмен, а Profibus DP передаёт данные по промышленной шине. Гальваническая развязка отделяет цепи и уменьшает влияние разности потенциалов. Конкретное исполнение выбирают по входам оборудования, трассе и требуемому способу диагностики.
При сравнении вариантов учитывают не только тип протокола, но и способ обслуживания. Для аналогового канала проверяют масштабирование и сопротивление линии, для HART — поддержку протокола, для шины — адресацию и параметры обмена. Смешивание компонентов разных архитектур без проверки совместимости создаёт ошибки, которые трудно отличить от неисправности датчика.
| Значение | Источник |
|---|---|
| Аналоговый сигнал 4–20 мА с гальванической развязкой | инженерная практика; типовой модуль |
| Цифровой сигнал HART поверх 4–20 мА | инженерная практика; протокол HART |
| Цифровая шина Profibus DP | инженерная практика; протокол Profibus |
6. На что влияет и зачем нужно
Правильное заземление устраняет ложные срабатывания датчиков в 90% случаев по исходному описанию канала. Экранированный кабель снижает наведённые помехи в 10–100 раз, а программная фильтрация улучшает стабильность показаний SCADA на 20–30%. Эти меры работают только при согласованном монтаже и корректной настройке входа.
Архитектура влияет на то, где обнаруживается ошибка и сколько сведений доступно оператору. Развязка, контроль изоляции и проверка коэффициентов отделяют электрическую помеху от неверного масштабирования. При изменении схемы повторяют измерение от датчика до SCADA, иначе улучшение на одном участке может скрыть проблему на другом.
7. Частые ошибки и на что смотреть
Регулярно проверяйте изоляцию кабелей, особенно во влажных помещениях. Сопротивление изоляции в исходной таблице указано как 100 МОм; фактическое состояние сопоставляют с паспортом линии и условиями эксплуатации. Также осматривают экран, заземление, клеммы и места ввода кабеля, где повреждение часто проявляется раньше.
При плавающем сигнале сначала сравнивают значение у датчика, на входе контроллера и в SCADA. Затем проверяют время опроса 100 мс, коэффициенты масштабирования, фильтр и сетевой обмен. Такой порядок не допускает, чтобы программная корректировка маскировала повреждённую изоляцию или ошибку соединения.
Частые вопросы
Из каких участков состоит измерительный канал?
Канал включает первичный преобразователь, кабель, входной модуль, контроллер и систему отображения или архивации. Датчик формирует сигнал, модуль принимает его, АЦП переводит в цифровой код, контроллер масштабирует и фильтрует значение, а промышленная сеть передаёт его в SCADA. Проверку проводят по всей цепочке, потому что ошибка на любом участке меняет итоговое показание.
Когда выбирают HART, а когда промышленную шину?
HART добавляет цифровую информацию поверх аналогового сигнала 4–20 мА и подходит, когда существующая токовая линия должна сохранить измерительную функцию и получить диагностику. Profibus DP используют как цифровую промышленную шину при совместимых модулях и настройках обмена. Выбор определяют входы оборудования, требования к диагностике, трасса и способ обслуживания, а не только название протокола.
Почему экранирование и заземление влияют на показания?
Кабель передаёт слабый измерительный сигнал рядом с силовыми и промышленными источниками помех. В исходных данных указано, что экранированный кабель снижает наведённые помехи в 10–100 раз, а правильное заземление устраняет ложные срабатывания в 90% случаев. Эффект сохраняется только при корректном соединении экрана и отсутствии контурных токов.
Как найти место ошибки между датчиком и SCADA?
Сравнивают измерение у датчика, на входе контроллера и в SCADA. Затем проверяют питание 24 В, масштабирование, фильтрацию, сетевой обмен и время опроса 100 мс. Если сигнал меняется на входе, но не отображается, ищут проблему в программе или сети; если он уже неверен у датчика, проверяют монтаж, кабель и сам преобразователь.
Что даёт разрешение АЦП шестнадцать бит?
Разрешение 16 бит описывает количество уровней, на которые входной модуль может разделить преобразуемый сигнал. Оно не равно общей точности канала: на результат также влияют погрешность датчика 0,1 %, температурный дрейф 0,01 %/°C, шум, калибровка и масштабирование. Поэтому высокое разрешение проверяют вместе с паспортом датчика и всей цепочкой обработки.
Что проверять в кабеле для влажного помещения?
Осматривают оболочку, вводы, экран, клеммы и состояние изоляции, затем измеряют сопротивление изоляции и сравнивают его с паспортом. В исходной таблице указано значение 100 МОм. После проверки кабеля сопоставляют сигнал на датчике, входе контроллера и в SCADA. Влажность не компенсируют программным фильтром: сначала устраняют электрическую причину.
