Датчики преобразуют физическое давление в электрический сигнал с помощью тензорезистивных или мембранных элементов, обеспечивая измерение в диапазоне от вакуума до сотен бар. Датчик давления — это измерительный прибор, преобразующий механическое напряжение от давления среды в электрический сигнал для контроля и управления технологическими процессами.
данные обновлены 2026-10-21 ·
1. Что такое датчики давления
Датчик давления связывает механическое воздействие среды с электрическим каналом измерения. Чувствительный элемент деформируется или меняет электрическое состояние, электроника преобразует отклик, а система управления использует сигнал для контроля и регулирования. При выборе учитывают среду, диапазон и место установки.
Рабочий диапазон подбирают по реальному давлению с учётом пиков и допустимой перегрузки. Материал мембраны, тип присоединения и температура должны соответствовать трубопроводу и среде. Прибор с подходящим сигналом, но несовместимой мембраной не решает задачу измерения.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для воды, теплосетей и пожаротушения».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
2. Устройство и принцип работы
Внутри прибора чувствительный элемент передаёт деформацию измерительной схеме, а электроника формирует выходной ток. На результат влияют давление на входе, температура, состояние мембраны, питание и сопротивление линии. Поэтому проверку начинают с механической части, затем переходят к кабелю и измерительному каналу.
Монтаж выполняют через предусмотренное присоединение, не нагружая чувствительный элемент инструментом. После подключения проверяют полярность, заземление и отсутствие утечки, затем сравнивают показания при нулевом и рабочем давлении. Калибровку проводят после того, как исключены механическая причина и ошибка схемы.
- Шаг 1Выберите тип присоединения (резьба или фланец) в соответствии с трубопроводом.
- Шаг 2Определите диапазон измеряемого давления с учетом рабочего и максимального значений.
- Шаг 3Подберите материал мембраны, совместимый с агрессивной средой.
- Шаг 4Установите датчик, используя ключ для фиксации корпуса, не нагружая чувствительный элемент.
- Шаг 5Подключите кабель с соблюдением полярности и заземления.
- Шаг 6Проведите калибровку и проверку показаний при нулевом и рабочем давлении.
3. Ключевые параметры

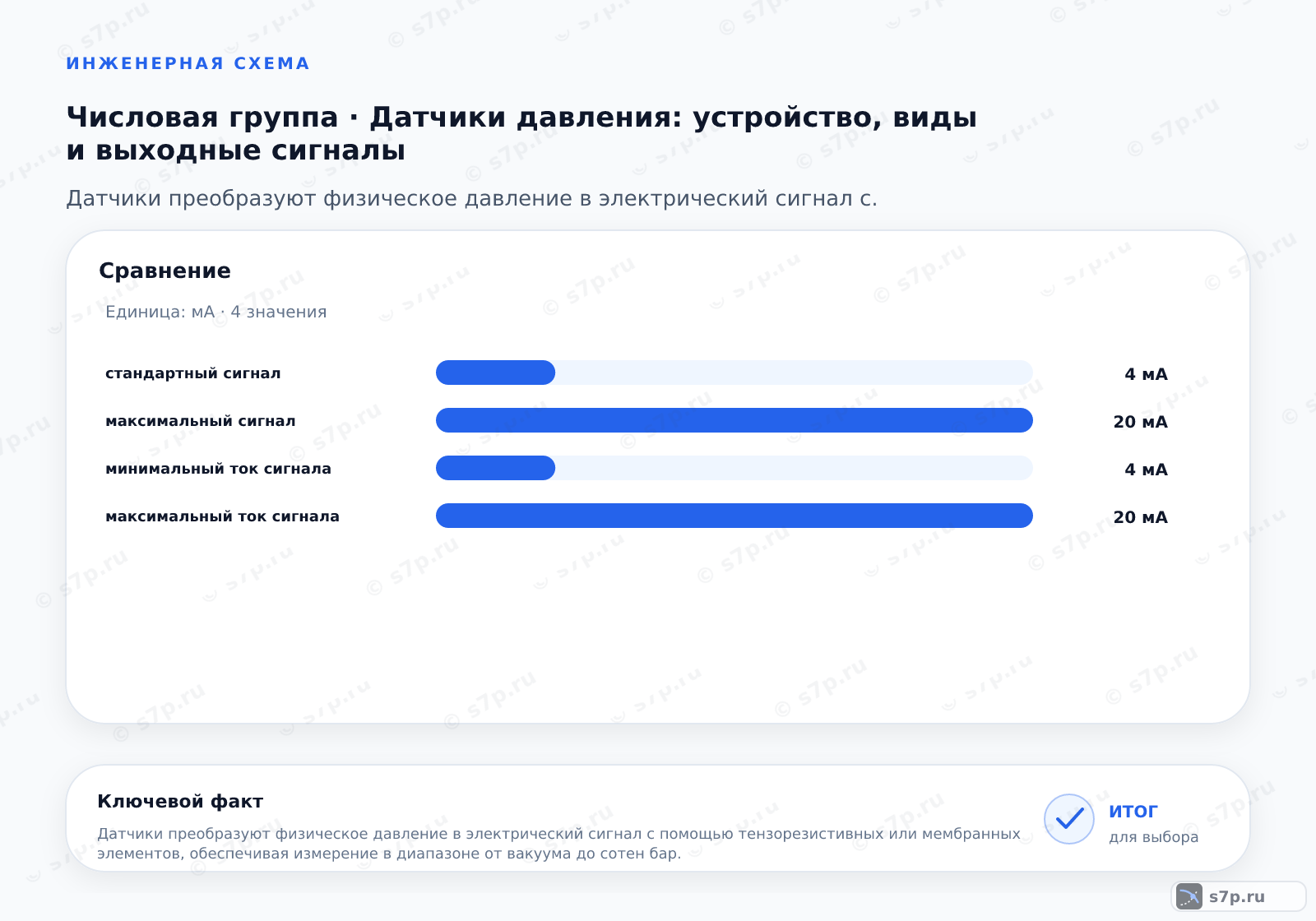

В спецификации указаны рабочее давление котла 1.5 бар, стандартный сигнал 4 мА, максимальный сигнал 20 мА, стандартная резьба 1.5 мм, класс точности 0.5 %, рабочая температура 80 °C и перегрузка давления 200 %. Эти значения относятся к приведённому прибору и требуют сверки с паспортом выбранной модели.
Диапазон сигнала связывают с входом контроллера, класс точности — с задачей измерения, а рабочую температуру и перегрузку — с фактическим режимом среды. Присоединение проверяют по трубопроводу и уплотнению. Нельзя выбирать прибор по одному сигналу, если мембрана, температура или давление не подходят.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление котла | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Стандартный сигнал | 4 мА | мА | ГОСТ 28112-89 |
| Максимальный сигнал | 20 мА | мА | ГОСТ 28112-89 |
| Стандартная резьба | 1.5 мм | мм | инженерная практика; паспорт изделия |
| Класс точности | 0.5 % | % | инженерная практика; ГОСТ 28112-89 |
| Рабочая температура | 80 °C | °C | инженерная практика; паспорт изделия |
| Перегрузка давления | 200 % | % | инженерная практика; паспорт изделия |
4. Схема работы

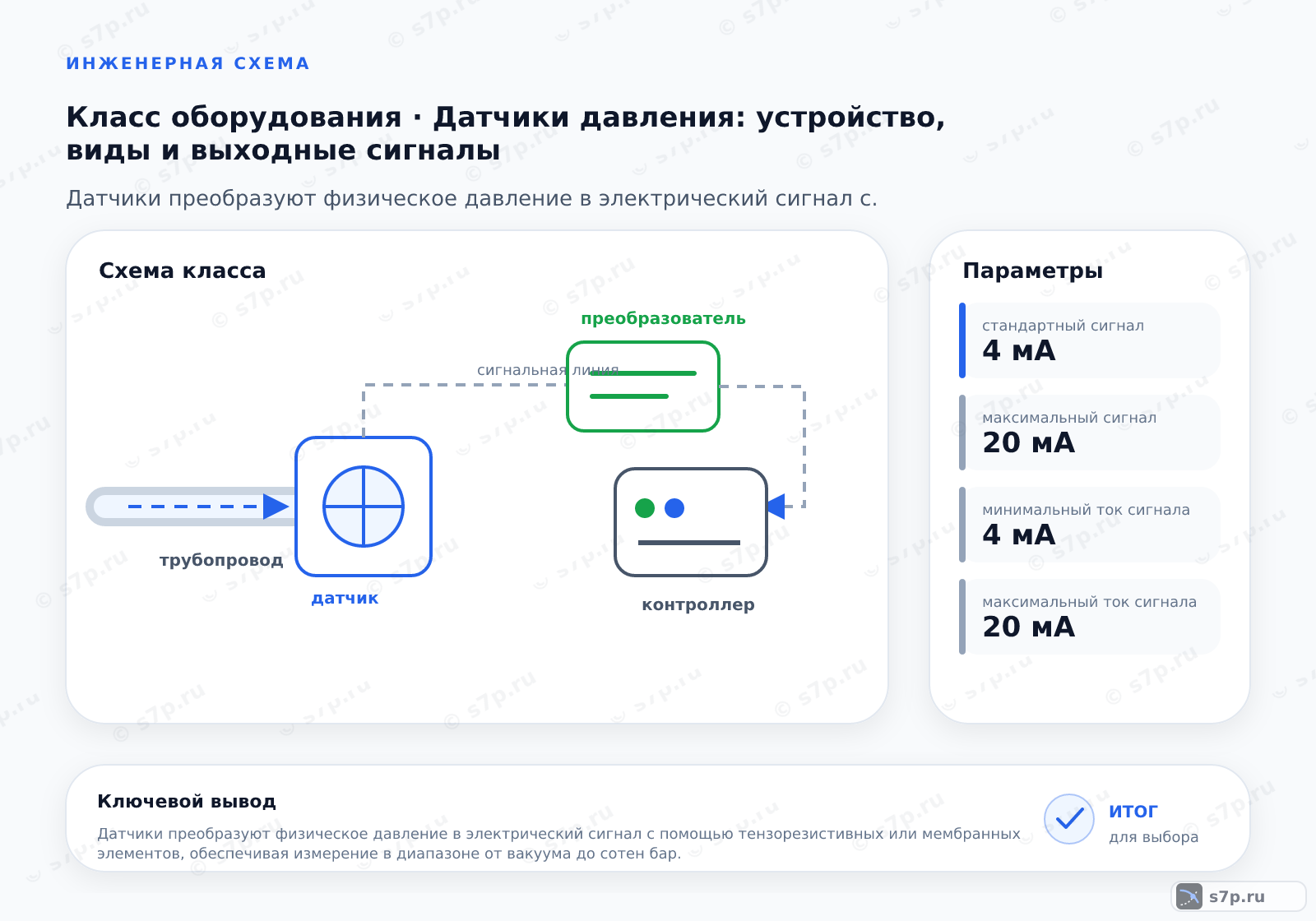

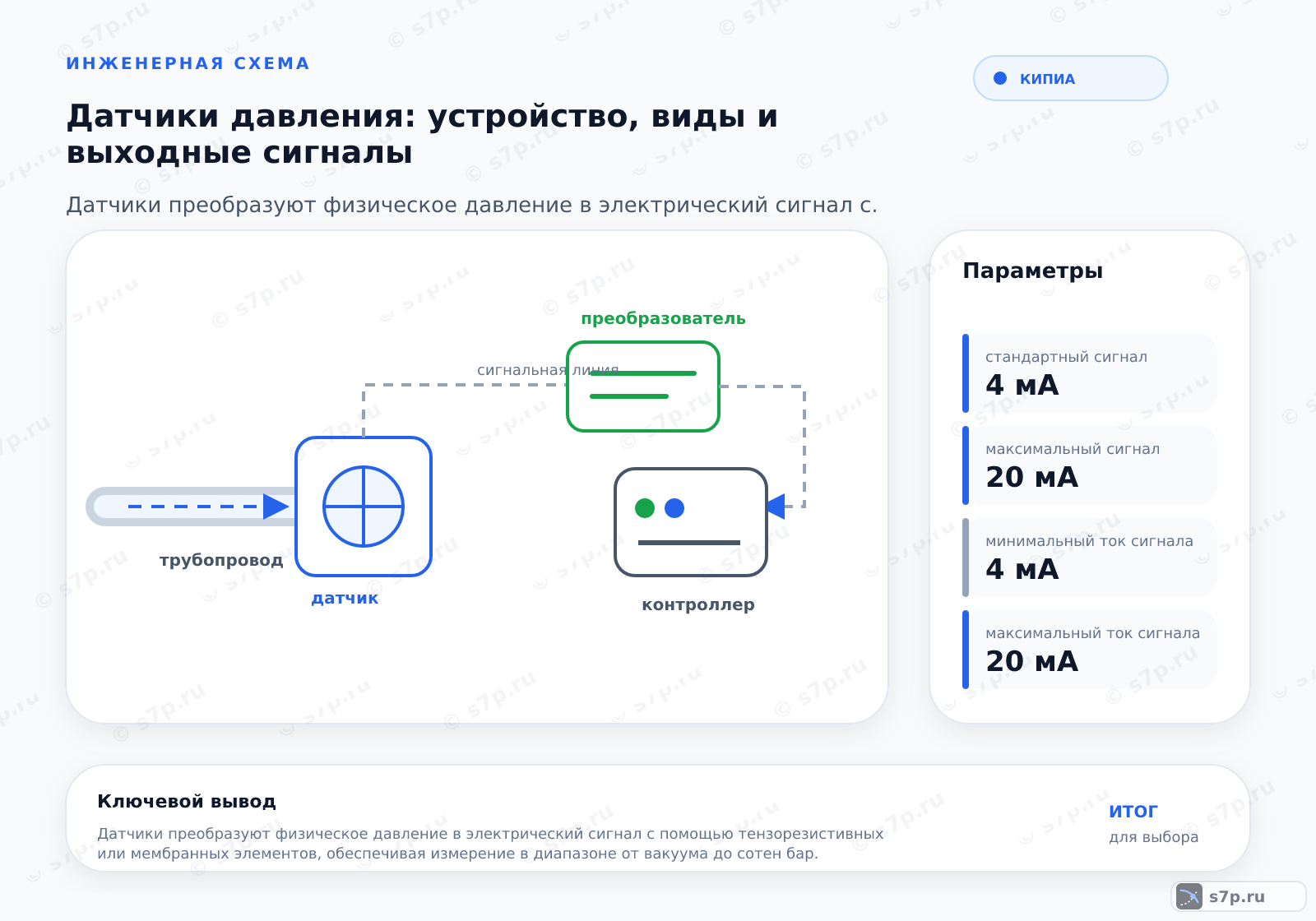

Среда воздействует на мембрану, электронный модуль преобразует отклик в сигнал, а кабель передаёт его в контроллер, регистратор или систему управления. В схеме должны быть согласованы присоединение, питание, полярность, заземление и входной диапазон. Любой разрыв цепи меняет показание независимо от состояния давления.
При вводе в работу проверяют герметичность и отсутствие механической нагрузки от трубопровода. Затем сравнивают нулевое состояние, рабочее давление и сигнал на входе. Если показание не соответствует эталону, проверяют мембрану, кабель, питание и вход контроллера по отдельности.
5. Виды и разновидности
Тензорезистивная конструкция использует изменение сопротивления измерительного моста; в таблице также приведены ёмкостный вариант с мембраной и пьезорезистивный прибор со встроенной электроникой. Отличие конструкции проявляется в чувствительности к среде, диапазоне, стабильности и способе монтажа.
Для агрессивной среды материал мембраны и разделителя проверяют по совместимости, а для компактной установки — по месту и способу подключения. Исполнение выбирают после определения давления, температуры, сигнала и требований к обслуживанию, а не только по типу чувствительного элемента.
| Значение | Источник |
|---|---|
| Тензорезистивный датчик с диффузионным мостом на сапфировой подложке для высокой стабильности. | инженерная практика |
| Емкостной датчик с двумя неподвижными электродами и подвижной мембраной для высоких давлений. | инженерная практика |
| Пьезорезистивный датчик с интегральной электроникой для компактных установок. | инженерная практика |
6. На что влияет и зачем нужно
Протокол HART добавляет к измерительному каналу диагностические сведения, которые можно использовать для проверки состояния прибора и линии без демонтажа. При этом базовое значение давления всё равно оценивают по месту установки, сигналу и сравнению с эталонным прибором.
Танталовая мембрана подходит для сред, где требуется стойкость к хлорсодержащему воздействию, если это подтверждено паспортом и условиями процесса. Материал не выбирают отдельно от температуры, давления, уплотнения и способа очистки чувствительной части.
7. Частые ошибки и на что смотреть
Датчик затягивают за предусмотренную часть присоединения, не передавая момент на мембрану. Материал чувствительного элемента сопоставляют со средой и температурой, а давление держат в пределах рабочего режима и паспортной перегрузки. При отклонении сначала проверяют механику, затем электрический канал.
Повреждение мембраны возникает при затяжке за чувствительную часть, несовместимой среде или превышении давления. Перед заменой прибора осматривают присоединение, уплотнение, импульсную линию и фактическое направление нагрузки. При коррозии проверяют материал мембраны и состав среды.
Неверный сигнал может появиться из-за перепутанной полярности, плохого контакта, отсутствия заземления или неправильного входного диапазона. Рабочее давление сравнивают с паспортом, а показание проверяют при нуле и под нагрузкой. Настройка контроллера не исправляет повреждённый чувствительный элемент.
Частые вопросы
Как подобрать диапазон давления, не используя прибор на пределе?
Сначала определяют рабочее и максимальное давление процесса, затем сравнивают их с диапазоном измерения и паспортной перегрузкой. В исходной спецификации перегрузка указана как 200 %, но это характеристика конкретного прибора и не разрешает превышать рабочий режим без условий производителя. Дополнительно проверяют температуру, импульсную линию, мембрану и присоединение.
Почему для датчика используют сигнал 4–20 мА?
Сигнал 4–20 мА передаёт измерение в контроллер по токовой линии и позволяет проверять состояние цепи по фактическому току. В таблице стандартный сигнал указан как 4 мА, максимальный — 20 мА, источник — ГОСТ 28112-89. Перед подключением сверяют вход автоматики, питание, полярность и сопротивление линии с паспортом прибора.
Как выбрать материал мембраны для хлорсодержащей среды?
Материал сопоставляют с составом и температурой среды, рабочим давлением, способом очистки и временем контакта. Для хлорсодержащих сред исходная страница указывает тантал как вариант стойкой мембраны, но окончательное решение подтверждают паспортом и химической совместимостью. Нельзя выбирать металл только по названию среды, если неизвестны концентрация, температура и примеси.
Из-за чего показания давления начинают плавать?
Причиной бывают воздух или загрязнение в импульсной линии, утечка, вибрация трубопровода, нестабильное питание, плохой контакт и неподходящая точка отбора. Сначала сравнивают показание с контрольным прибором и проверяют механическую часть, затем сигнал и вход контроллера. Если датчик исправен, оценивают демпфирование и режим процесса по инструкции оборудования.
Чем тензорезистивный датчик отличается от ёмкостного?
Тензорезистивная конструкция считывает изменение сопротивления измерительного моста, ёмкостная — изменение электрической ёмкости при перемещении мембраны. Пьезорезистивный вариант из таблицы объединяет чувствительный элемент со встроенной электроникой. Сравнивают не только принцип, но и давление, среду, температуру, стабильность, сигнал, монтаж и доступность проверки.
Когда диагностика HART полезнее обычной проверки тока?
HART применяют, когда нужно получить дополнительные сведения о состоянии прибора и линии без снятия датчика с процесса. При этом измеряют и базовый ток, проверяют давление на входе, клеммы, питание и показание контрольного прибора. Цифровая диагностика помогает локализовать проблему, но не отменяет осмотр мембраны, присоединения и импульсной части.
