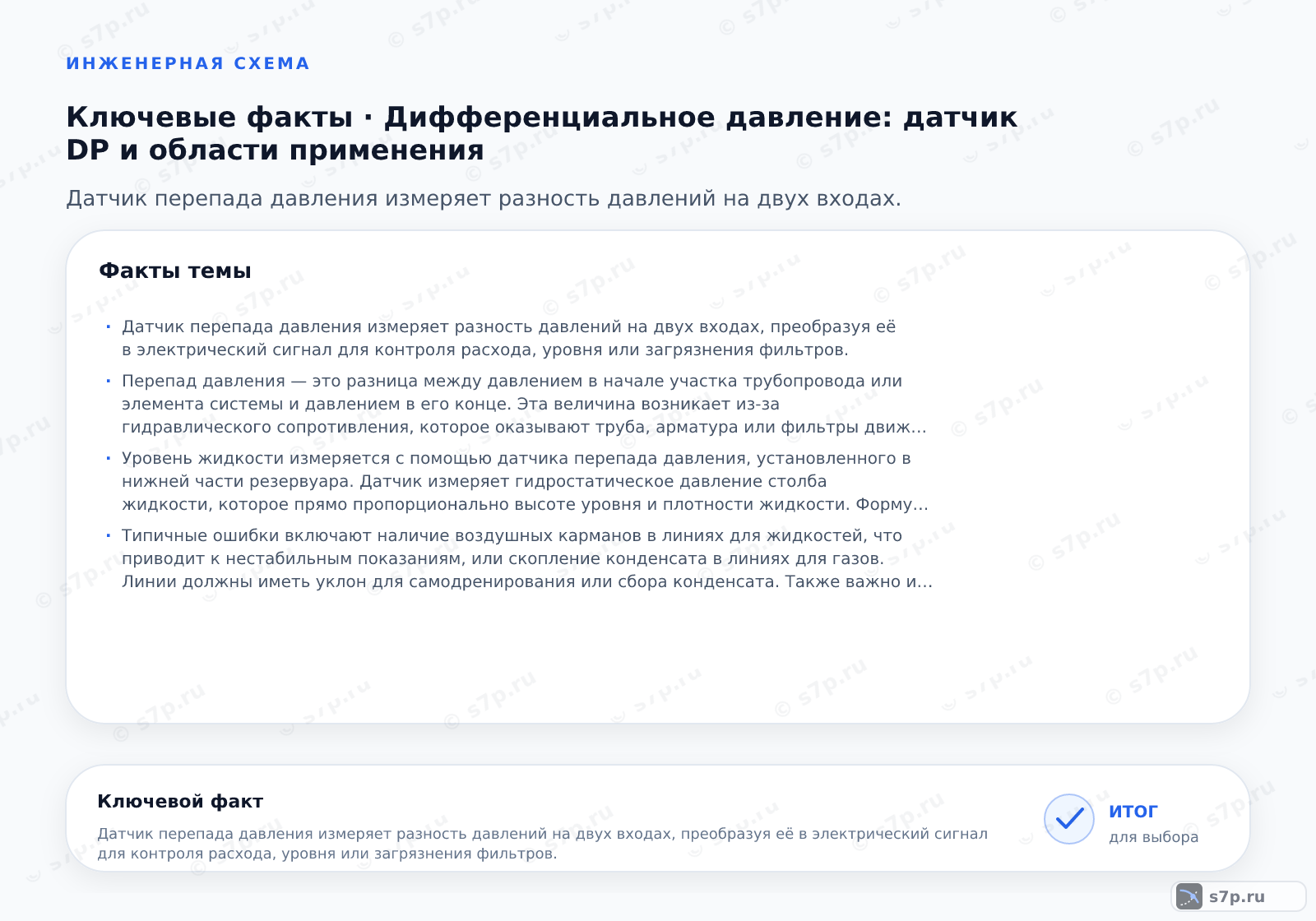

Датчик перепада давления измеряет разность давлений на двух входах, преобразуя её в электрический сигнал для контроля расхода, уровня или загрязнения фильтров. Датчик перепада давления (DP-преобразователь) — это прибор, измеряющий разность давлений между двумя точками системы и преобразующий эту разницу в стандартизированный выходной сигнал.
данные обновлены 2026-10-21 ·
1. Что такое дифференциальное давление
Дифференциальное давление — это разность давлений в двух точках одной системы. DP-преобразователь принимает эти воздействия через входы высокого и низкого давления, сравнивает их мембраной и формирует сигнал для контроля расхода, уровня или сопротивления фильтра. Само значение имеет смысл только вместе с расположением отборов и свойствами рабочей среды.
При выборе смотрят не только на величину перепада, но и на статическое давление, температуру, материал мембраны и способ подвода импульсных линий. Ошибка в точках отбора может дать правдоподобный сигнал с неверным физическим смыслом. Схему подключения поэтому проверяют одновременно с технологической схемой и направлением потока.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
Смежная тема кластера «Арматура для химии, суспензий и санитарных процессов».
Смежная тема кластера «Покрытия и коррозионная стойкость».
Смежная тема кластера «Арматура для пара, газа и нефтепродуктов».
2. Устройство и принцип работы
Давление от двух отборов поступает к разделённым полостям преобразователя. Мембрана перемещается под действием разности, а измерительный узел переводит это перемещение в электрический сигнал. Импульсные линии передают давление от процесса, поэтому их герметичность, заполнение и расположение влияют на результат не меньше, чем электроника прибора.
Перед пуском линии прокладывают без участков, где может скапливаться воздух или конденсат, затем проверяют соединения и выполняют настройку нулевой точки. Для вязкой или агрессивной среды выбирают подходящую мембрану и разделительные элементы. При диагностике сравнивают оба входа и исключают засорение одной линии, а не оценивают только выходной сигнал.
- Шаг 1Установка импульсных линий с правильным уклоном.
- Шаг 2Подключение линий к входам H и L датчика.
- Шаг 3Заполнение линий рабочей средой или заполнителем.
- Шаг 4Проверка герметичности системы импульсных линий.
- Шаг 5Калибровка датчика на нулевое значение.
3. Ключевые параметры
К параметрам преобразователя относятся рабочее давление среды, температура, диаметр импульсной трубки и время отклика. Рабочее давление и температура ограничивают безопасную эксплуатацию корпуса и мембраны, диаметр связан с заполнением и загрязнением линии, а время отклика показывает задержку между изменением процесса и сигналом.
Дополнительно проверяют статическое давление, совместимость материалов, тип уплотнений и расположение отборов. При измерении уровня учитывают плотность среды и давление газовой фазы, при контроле фильтра — направление перепада и допустимое сопротивление. Паспортные границы сопоставляют с реальной схемой, а не переносят между приборами по внешнему сходству.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление среды | 1.6 МПа | МПа | инженерная практика; сверить по паспорту |
| Температура среды | 120 °C | °C | инженерная практика; сверить по паспорту |
| Диаметр импульсной трубки | 6 мм | мм | инженерная практика; сверить по паспорту |
| Время отклика датчика | 200 мс | мс | инженерная практика; сверить по паспорту |

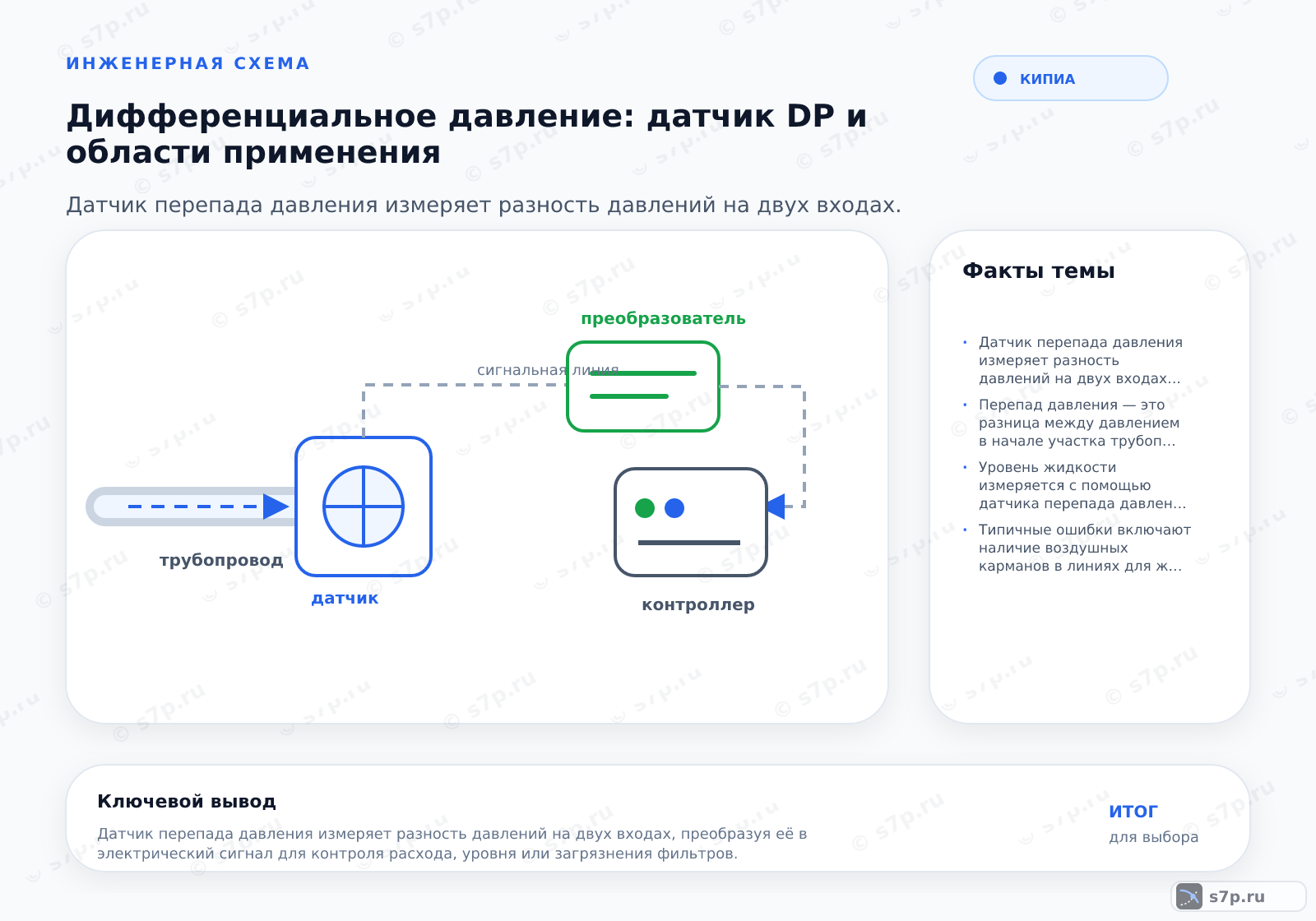

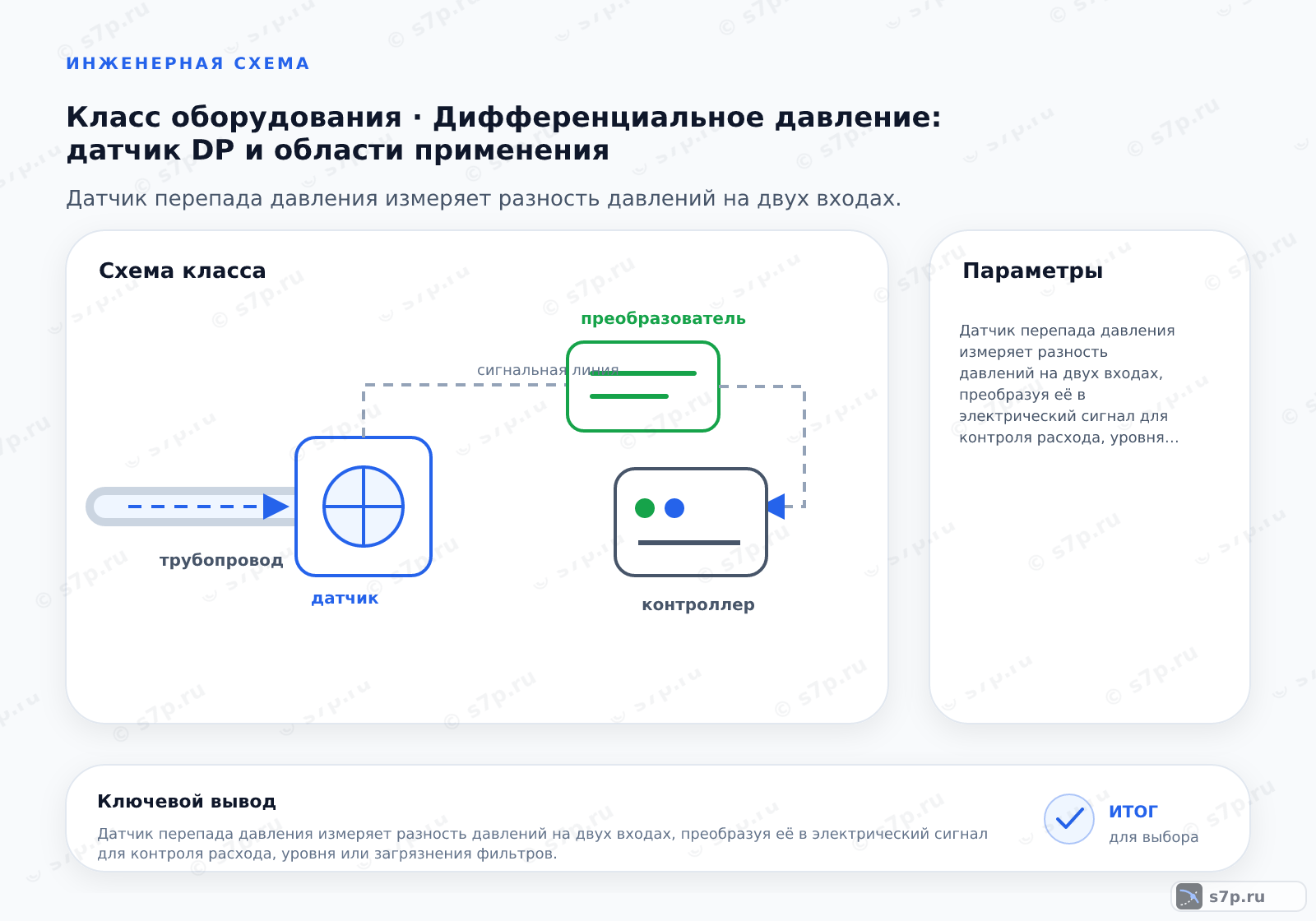

4. Схема работы дифференциального давления
В рабочей схеме один отбор подключают к входу высокого давления, второй — к входу низкого давления. Разность воздействий перемещает мембрану, преобразователь формирует сигнал, а контроллер связывает его с расходом, уровнем или состоянием фильтра. Направление подключения должно соответствовать смыслу положительного перепада.
Проверку начинают с технологической точки отбора и проходят к прибору: осматривают арматуру, импульсные линии, заполнение и герметичность. После выравнивания давления проверяют нулевой сигнал. Если показание не возвращается к нулю, ищут остаточное давление, воздух, засорение или смещение мембраны до изменения настроек автоматики.
5. Виды и разновидности
Плоская мембрана подходит для сред, где требуется отделить измерительный элемент от вязкого продукта. Фланцевое исполнение применяют при присоединении к аппаратам и агрессивным средам, а диафрагменный вариант часто включают в канал измерения расхода. Отличаются не только корпусом: меняются способ отбора, материалы и обслуживание.
Сравнение ведут по среде, статическому давлению, температуре, склонности к отложениям и доступу к импульсным линиям. Для загрязняющей среды важнее возможность промывки и контроль засорения, чем компактность корпуса. Исполнение выбирают вместе с обвязкой, иначе совместимый по сигналу преобразователь может оказаться непригодным для процесса.
| Значение | Источник |
|---|---|
| Датчик с плоской мембраной для вязких сред. | инженерная практика; сверить по паспорту |
| Датчик с фланцевыми мембранами для агрессивных сред. | инженерная практика; сверить по паспорту |
| Датчик с диафрагмой для измерения расхода. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Нельзя переносить допустимое статическое давление с одного преобразователя на другой. Перед пуском проверяют герметичность, положение запорной арматуры и заполнение линий. Воздушный карман в жидкостной линии и конденсат в газовой меняют передаваемое давление, поэтому ложный сигнал может появиться без отказа электроники.
При дрейфе нуля сравнивают оба входа, отключают воздействие процесса по безопасной процедуре и проверяют мембрану, уплотнения и импульсные трубки. Следом оценивают совместимость материалов со средой и фактическую температуру. Корректировать ноль до устранения утечки или засорения нельзя: настройка скроет причину.
Частые вопросы
Как определить, какой отбор подключать к входу высокого давления?
Вход высокого давления соединяют с точкой, которая должна иметь большее давление в нормальном направлении процесса, а вход низкого давления — с точкой после перепада. Перед подключением проверяют технологическую схему и направление потока. Если перепад может менять знак, это учитывают в диапазоне и логике контроллера. Неправильное подключение даст отрицательный или инвертированный сигнал даже при исправной мембране.
Почему DP-преобразователь не возвращается к нулю?
Причиной бывает остаточное давление, запорная арматура, воздух в жидкостной линии, конденсат в газовой, утечка или засорение импульсного канала. Сначала по безопасной процедуре выравнивают входы и проверяют герметичность, затем осматривают мембрану и соединения. Нулевую настройку выполняют только после устранения причины и подтверждения, что оба входа действительно находятся в одинаковых условиях.
Как выбрать мембрану для вязкой или агрессивной среды?
Уточняют химический состав, температуру, статическое давление, склонность к отложениям и способ очистки. Для вязкой среды рассматривают плоскую мембрану и доступ к промывке, для агрессивной — материал мембраны, разделительных элементов и уплотнений. Исполнение сопоставляют с паспортом и схемой отбора. Совместимость по сигналу не означает совместимость материалов с процессом.
Чем измерение расхода DP отличается от контроля фильтра?
В обоих случаях преобразователь сравнивает давления, но смысл сигнала задаёт схема. В расходомерном канале перепад формирует сужающее устройство, а при контроле фильтра он возникает из-за сопротивления загрязнённого элемента. Для расхода проверяют геометрию, отборы и расчёт среды; для фильтра — направление потока, чистоту и допустимое сопротивление. Настройки нельзя переносить между задачами.
Какие ошибки монтажа сильнее всего искажают перепад?
На результат влияют негерметичные соединения, воздушные карманы в линиях жидкости, конденсат в газовых линиях, неправильный уклон, перепутанные входы и засорение. Дополнительно проверяют температуру и совместимость материалов. Диагностику проводят от точки отбора к преобразователю, сравнивая оба входа. Замена датчика без проверки импульсных линий часто оставляет исходную причину.
Когда нужны разделительные элементы между средой и датчиком?
Разделительные элементы рассматривают, когда среда агрессивна, вязка, склонна к кристаллизации или не должна контактировать с измерительной мембраной. Их выбирают по материалу, температуре, давлению и допустимой передаче перепада. Дополнительный разделитель меняет динамику и может потребовать заполнения подходящей жидкостью, поэтому его совместимость и монтаж проверяют по паспорту конкретного исполнения.
