1. Токовый или напряженческий сигнал

Токовый и напряженческий сигналы передают измеренное значение в систему управления, но по-разному реагируют на сопротивление линии и помехи. Токовый вариант удобнее для длинных трасс и диагностики обрыва, напряженческий — для коротких соединений с совместимым входом.

Решение принимают по входу контроллера, способу питания датчика, длине кабеля и условиям электромагнитной обстановки. Простая замена типа сигнала без проверки входного модуля приводит к неверному измерению.

4–20 мА или 0–10 В: какой аналоговый сигнал выбрать

Текущая страница в тематической подборке.

эта страница
Сигнал 4–20 мА

Смежная тема кластера «Аналоговые сигналы и токовые петли».

открыть тему →
Избыточное, абсолютное и вакуумное давление

Смежная тема кластера «Измерение давления».

открыть тему →
Измерительный канал КИПиА

Смежная тема кластера «Основы и архитектура КИПиА».

открыть тему →
КИПиА

Смежная тема кластера «Основы и архитектура КИПиА».

открыть тему →
Датчик, преобразователь и контроллер

Смежная тема кластера «Основы и архитектура КИПиА».

открыть тему →
Датчики давления

Смежная тема кластера «Измерение давления».

открыть тему →
Дифференциальное давление

Смежная тема кластера «Разность давлений и гидростатические измерения».

открыть тему →
Расход по перепаду давления

Смежная тема кластера «Разность давлений и гидростатические измерения».

открыть тему →

2. Таблица сравнения

В сравнении учитывают диапазон сигнала, разрыв цепи, сопротивление проводов, экранирование и требования к заземлению. У токовой линии состояние цепи проще контролировать по выходу за рабочий диапазон.

Напряженческий сигнал требует стабильной опорной точки и аккуратной прокладки общего провода. Наводки, общий импеданс и плохой контакт способны изменить показание даже при исправном датчике.

ИНФОГРАФИКА · СХЕМАWEBP · PNG
Карточки ключевых значений темы «4–20 мА или 0–10 В: какой аналоговый сигнал выбрать»: Диапазон токового сигнала — 20 мА; Минимальный ток для диагностики — 3,6 мА

3. Определения вариантов

Определения вариантов связывают с конкретной схемой подключения: токовый выход работает в токовой петле, а напряженческий формирует разность потенциалов. В документации проверяют тип входа, полярность и допустимый диапазон.

При замене прибора сопоставляют не только маркировку клемм, но и масштабирование в контроллере. Одинаковое технологическое значение должно соответствовать одинаковой точке начала и конца диапазона.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

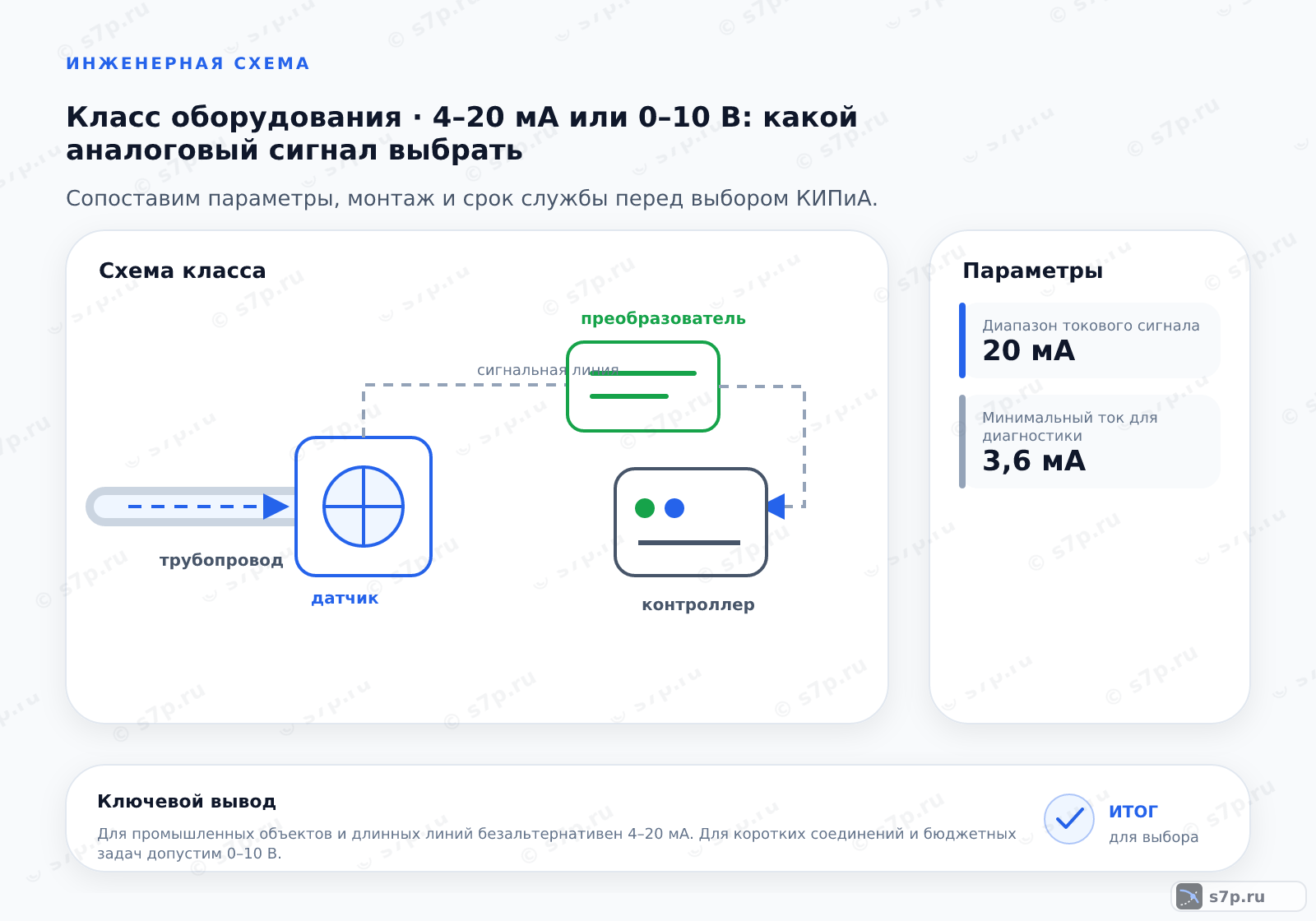

Схема класса «КИПиА» для темы «4–20 мА или 0–10 В: какой аналоговый сигнал выбрать»: ключевые параметры — Диапазон токового сигнала — 20 мА; Минимальный ток для диагностики — 3,6 мА

4. Когда что применять

Для промышленной трассы выбирают решение, которое выдерживает помехи и даёт понятную диагностику неисправности. Для короткой линии в чистой среде напряженческий вход может быть удобнее по монтажу.

В системах защиты проверяют реакцию на обрыв, короткое замыкание и выход измерения за пределы. Итоговое решение фиксируют в схеме и карте сигналов, чтобы монтажник не выбирал тип входа по внешнему виду прибора.

Когда что применять
ЗначениеИсточник
Промышленная автоматизация, длинные трассы, наличие помех: выбрать 4–20 мАИнженерная практика
Короткие дистанции, лабораторные стенды, отсутствие сильных помех: выбрать 0–10 ВИнженерная практика
Монтаж в труднодоступных местах с ограничением на количество кабелей: выбрать 4–20 мАИнженерная практика
Интеграция со старым оборудованием, поддерживающим только напряжение: выбрать 0–10 ВИнженерная практика
Системы безопасности и аварийной сигнализации с требованием диагностики обрыва: выбрать 4–20 мАИнженерная практика

5. Эксплуатация

Стоимость кабеля, входного модуля и монтажа оценивают вместе с расходами на поиск неисправностей. Более дешёвый компонент не сокращает затраты, если его сигнал сложнее проверять в реальной трассе.

После подключения измеряют фактический сигнал при известных состояниях процесса и сравнивают его с показанием контроллера. Несовпадение ищут по цепочке от датчика до программного масштабирования.

Частые вопросы

Когда выбрать токовый сигнал вместо напряженческого?

Токовый сигнал удобнее на длинной трассе, при электромагнитных помехах и там, где нужна диагностика обрыва. Напряженческий вариант подходит для короткого соединения с совместимым входом и стабильной общей точкой. Перед выбором проверяют вход контроллера, питание датчика, полярность, экранирование и масштабирование. Замена типа сигнала без проверки входного модуля даёт систематическую ошибку измерения.

Почему показание датчика отличается от значения в контроллере?

Причина может быть в неправильном диапазоне входа, перепутанной полярности, общем проводе, экране или программном масштабировании. Сигнал проверяют по цепочке от клемм датчика до значения в контроллере. Для токовой линии отдельно смотрят состояние петли и признаки обрыва, для напряженческой — опорную точку и падение напряжения. После исправления сверяют несколько известных состояний процесса.

Что сравнить перед заменой модуля сигнала?

Сопоставляют тип входа, диапазон, питание, сопротивление линии, схему заземления и способ диагностики. Уточняют, как контроллер трактует выход за диапазон и разрыв цепи. Также проверяют настройки фильтрации и единицы измерения в программе. Внешне похожие модули могут иметь разные электрические требования, поэтому решение принимают по документации и карте сигналов.

Как проверить монтаж аналогового сигнала?

Проверяют непрерывность цепи, полярность, экранирование, разделение силовых и сигнальных кабелей и соответствие клеммной схемы. Затем задают известное состояние и сравнивают измерение на выходе датчика с показанием контроллера. Результат фиксируют в карте сигналов. Если ошибка меняется при включении соседнего оборудования, ищут наводку или проблему общего провода.
