1. Что такое сигнал 4–20 мА
Токовая петля 4–20 мА — это унифицированный аналоговый сигнал, используемый в системах КИПиА для передачи данных от датчиков к контроллерам, где ток 4 мА соответствует нижнему, а 20 мА — верхнему пределу настроенного диапазона.
Токовая петля передаёт измеренную величину по линии связи в форме управляемого тока. В рабочем диапазоне 4–20 мА нижняя граница соответствует нулевому значению измеряемого параметра, а верхняя — его максимальному значению. Такое смещение диапазона относительно нуля оставляет возможность отличить рабочий минимум от обрыва цепи.
Смысл сигнала раскрывается только вместе с устройствами канала: датчик формирует ток, линия передаёт его, а вход контроллера преобразует ток в значение процесса. Поэтому при чтении показания сопоставляют состояние источника питания, соединений и настройки входа. Нельзя трактовать число на дисплее отдельно от диапазона, заданного для конкретного датчика.
Текущая страница в тематической подборке.
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Измерение расхода».
2. Устройство и принцип работы
В цепи последовательно рассматривают датчик, источник питания, проводники и вход контроллера. Сначала проверяют целостность и отсутствие короткого замыкания, затем подключают измерительный прибор в разрыв цепи и подают питание. Такой порядок позволяет отделить неисправность проводки от ошибки настройки входа.
При минимальном и максимальном измерении фиксируют ток, ожидая значения около 4 мА и около 20 мА. Если границы не совпадают с паспортным диапазоном, проверяют полярность, питание, нагрузку и масштабирование входа. Калибровку нулевой и измерительной точки выполняют после устранения причин, которые меняют сам токовый контур.
- Шаг 1Проверить целостность цепи и отсутствие короткого замыкания.
- Шаг 2Подключить мультиметр в разрыв цепи в режиме измерения тока.
- Шаг 3Подать питание на датчик и контроллер.
- Шаг 4Зафиксировать значение тока при минимальном измерении (должно быть ~4 мА).
- Шаг 5Зафиксировать значение тока при максимальном измерении (должно быть ~20 мА).
- Шаг 6При необходимости выполнить калибровку нулевой и измерительной точки.

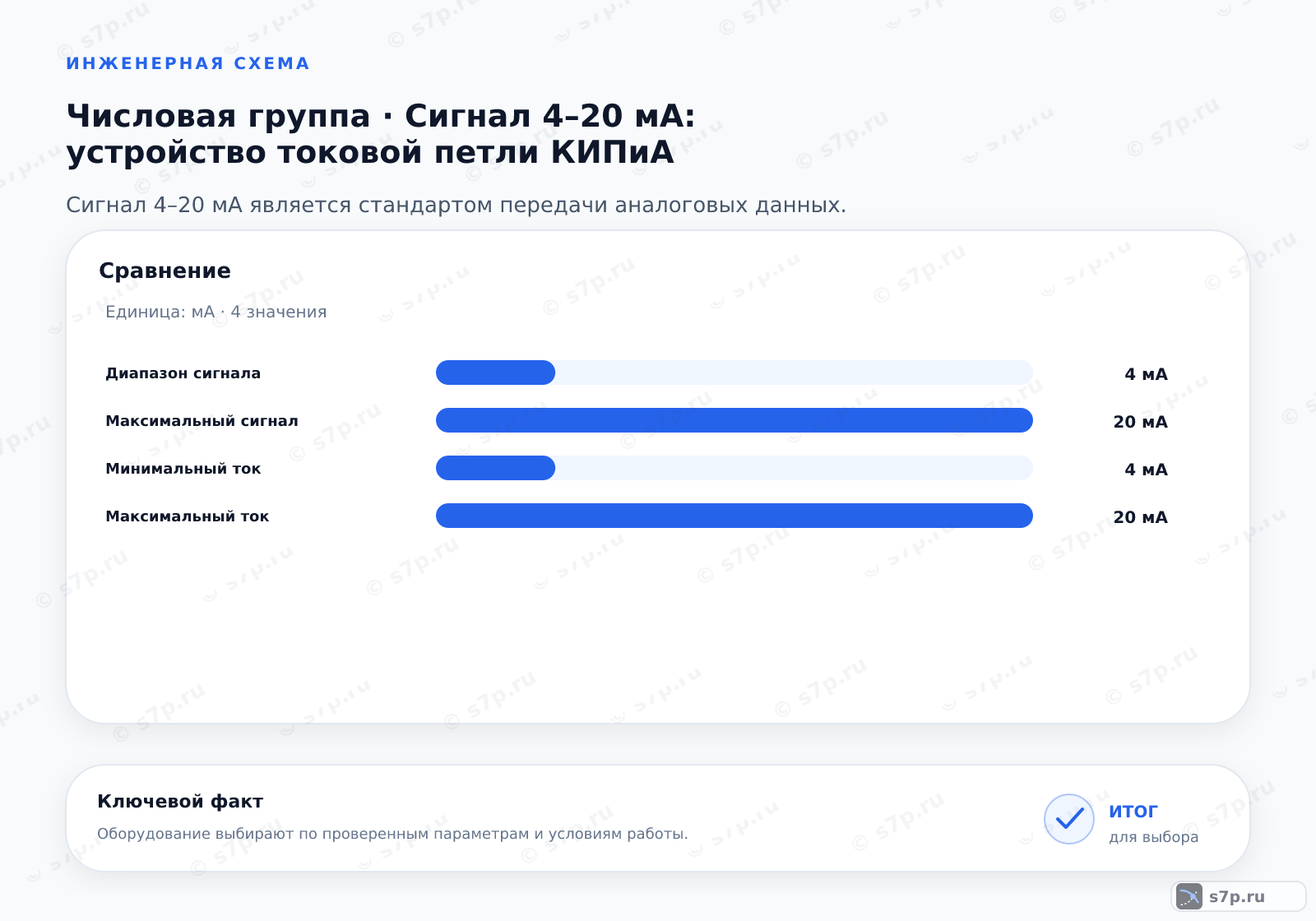

3. Ключевые параметры
Для оценки канала сопоставляют напряжение питания 24 В, диапазон сигнала 4–20 мА и допустимую нагрузку линии. Отдельно проверяют сопротивление: в таблице приведены нижняя граница 250 Ом для HART-связи и верхняя граница 750 Ом для приборной линии. Эти параметры относятся к совместной работе датчика, кабеля и входа контроллера.
Сопротивление складывается из нагрузки входа и сопротивления проводников, поэтому его проверяют в собранной цепи. Если нагрузка выходит за пределы, ток может искажаться или связь поверх аналогового сигнала станет нестабильной. Паспорт датчика и входного модуля читают вместе, включая требования к питанию и способу подключения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Напряжение питания | 24 В | В | МЭК 60381-1; инженерная практика |
| Диапазон сигнала | 4 мА | мА | МЭК 60381-1; инженерная практика |
| Максимальный сигнал | 20 мА | мА | МЭК 60381-1; инженерная практика |
| Минимальное сопротивление | 250 Ом | Ом | HART Protocol; инженерная практика |
| Максимальное сопротивление | 750 Ом | Ом | Инженерная практика; паспорта приборов |

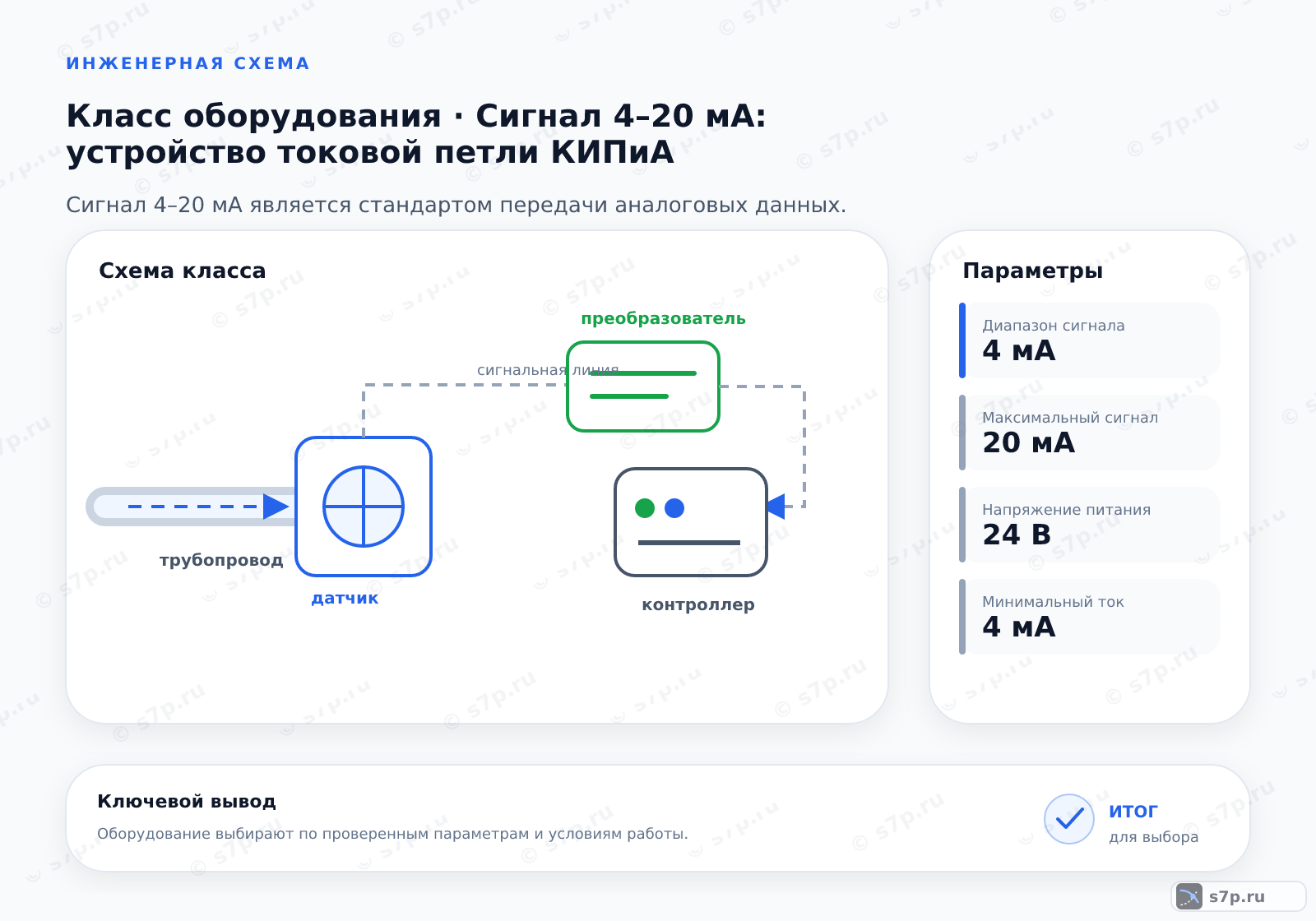

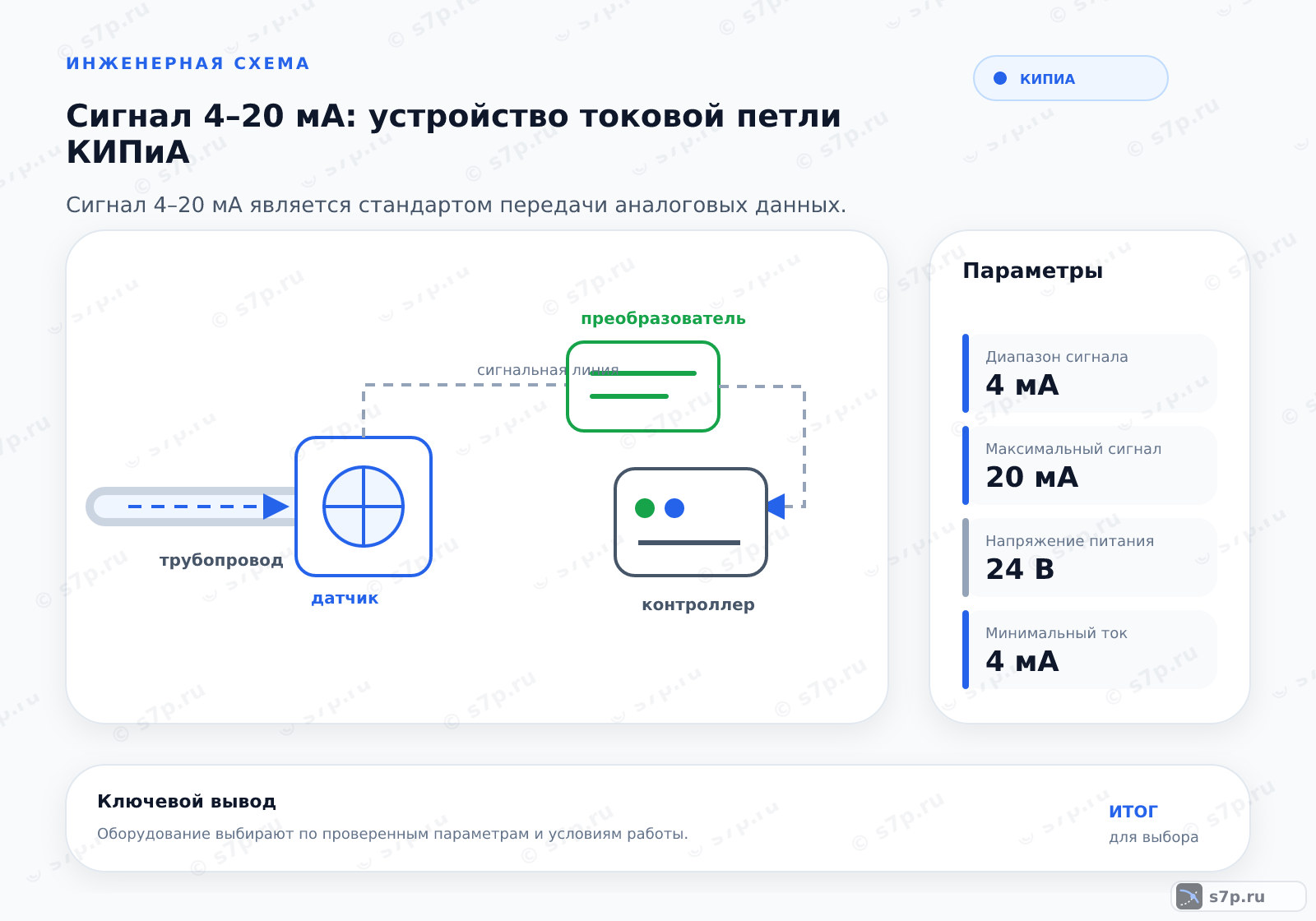

4. Схема работы
Рабочая схема начинается с источника питания и датчика, продолжается по линии и заканчивается входом контроллера. Датчик меняет ток в пределах 4–20 мА, а контроллер использует это значение для расчёта физической величины. При наличии HART цифровые данные передаются поверх аналогового тока и не заменяют проверку базовой цепи.
Перед вводом в работу проверяют полярность, целостность проводников и состояние экрана. Затем сравнивают ток в цепи с показанием контроллера на минимальном и максимальном измерении. Несовпадение указывает на ошибку масштабирования, сопротивление нагрузки, падение питания или неверное соединение, а не обязательно на неисправность датчика.
5. Виды и разновидности
Двухпроводная схема совмещает питание и передачу сигнала: датчик регулирует ток в общей цепи. В трёхпроводной схеме питание и сигнал разделены, а в четырёхпроводной раздельные цепи дают больше свободы для питания и измерения. Выбор схемы зависит от прибора, входного модуля и требований к монтажу.
HART используют как цифровой слой поверх аналогового сигнала 4–20 мА, когда кроме текущего значения требуется обмен диагностикой или настройками. При сравнении вариантов проверяют совместимость всех компонентов, доступность жил кабеля, требования к экранированию и сопротивление линии. Название схемы само по себе не подтверждает правильность подключения.
| Значение | Источник |
|---|---|
| Двухпроводная схема: питание и сигнал по двум проводам, датчик регулирует ток. | Инженерная практика |
| Трехпроводная схема: отдельное питание и отдельный сигнал, реже используется. | Инженерная практика |
| Четырехпроводная схема: раздельные цепи питания и сигнала, высокая точность. | Инженерная практика |
| HART-сигнал: цифровая информация поверх аналогового тока 4–20 мА. | Инженерная практика |
6. На что влияет и зачем нужно
Токовый формат устойчив к влиянию линии, поэтому его применяют там, где кабель проходит рядом с источниками помех. Диапазон 4–20 мА сохраняет диагностический смысл: падение тока до 0 мА может указывать на обрыв цепи, тогда как 4 мА остаются минимальным рабочим значением. Причину проверяют измерением, а не только по экрану контроллера.
HART добавляет цифровой обмен поверх аналогового тока и позволяет получить сведения о настройке или состоянии прибора. При этом базовая передача должна оставаться согласованной по питанию, полярности и сопротивлению. Польза интерфейса теряется, если линия перегружена или вход контроллера настроен на другой диапазон.
7. Частые ошибки и на что смотреть
При нестабильном показании сначала измеряют фактический ток и проверяют сопротивление петли. Превышение верхней границы 750 Ом и недостаточное питание меняют режим работы линии, поэтому контроллер может показывать искажённое значение. Затем проверяют полярность и отсутствие короткого замыкания, не подменяя диагностику заменой датчика.
Экран соединяют по принятой для установки схеме: заземление с двух сторон способно создать контурные токи. Отдельно осматривают клеммы, кабель и входной модуль. После исправления соединений повторяют проверку на минимальном и максимальном измерении, чтобы убедиться, что весь канал, а не отдельный участок, передаёт сигнал согласованно.
Частые вопросы
Почему нижняя граница петли не равна обрыву?
В рабочей токовой петле нижняя граница 4 мА обозначает нулевое значение измеряемой величины, но цепь при этом остаётся замкнутой и питающей датчик. Обрыв может проявиться падением тока до 0 мА. Поэтому контроллер и оператор должны различать минимальный рабочий сигнал и отсутствие тока, иначе неисправность будет принята за нулевой параметр процесса.
Как проверить петлю мультиметром без ошибки подключения?
Сначала проверяют целостность цепи и отсутствие короткого замыкания. Затем мультиметр подключают в разрыв цепи в режиме измерения тока, подают питание на датчик и контроллер и фиксируют показание при минимальном и максимальном измерении. Ожидают значения около 4 мА и 20 мА. После проверки прибор возвращают в штатную схему и контролируют полярность соединений.
Когда сопротивление линии мешает передаче сигнала?
Сопротивление складывается из нагрузки входа, проводников и подключённых устройств. Для HART в таблице указана минимальная нагрузка 250 Ом, а максимальное сопротивление петли приведено как 750 Ом. Выход за допустимый предел может исказить ток или нарушить цифровой обмен. Проверяют фактическую цепь целиком, а затем сверяют результат с паспортами датчика и входного модуля.
Чем отличаются двух-, трёх- и четырёхпроводные схемы?
В двухпроводной схеме питание и сигнал идут по общей линии, а датчик регулирует ток. В трёхпроводной питание и сигнал разделены. В четырёхпроводной цепи питания и измерения также раздельны, что упрощает согласование отдельных устройств. Выбор определяют паспорт датчика, вход контроллера, доступные жилы кабеля и требования к экранированию, а не только удобство монтажа.
Что проверить, если контроллер показывает неверное значение?
Измеряют фактический ток в цепи и сравнивают его с показанием контроллера. Затем проверяют полярность, напряжение питания 24 В, сопротивление петли, масштабирование входа и состояние кабеля. Если экран заземлён с двух сторон, ищут контурные токи. После исправления соединений повторяют контроль на минимальном и максимальном измерении, чтобы проверить весь канал, а не только датчик.
Зачем нужен HART поверх аналогового сигнала?
HART передаёт цифровую информацию поверх базового аналогового тока 4–20 мА. Это позволяет получить сведения о настройках и состоянии прибора, сохранив основной способ передачи измерения в контроллер. Для работы проверяют поддержку протокола, питание и сопротивление линии. Если нагрузка петли превышает допустимое значение или вход не настроен для обмена, наличие HART само по себе не обеспечивает диагностику.
