Электромагнитный расходомер измеряет объемный расход электропроводящих жидкостей на основе закона Фарадея, требуя строгого заполнения трубы, проводимости среды по требованиям прибора и надежного заземления для исключения помех. Не устанавливайте расходомер на участке с частичным заполнением трубы. Это приведет к неверным показаниям. Изолируйте сигнальные кабели от силовых линий. Наводки вызовут шум в сигнале измерения. Проводимость воды 100 мкСм/см обеспечивает стабильный сигнал.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.

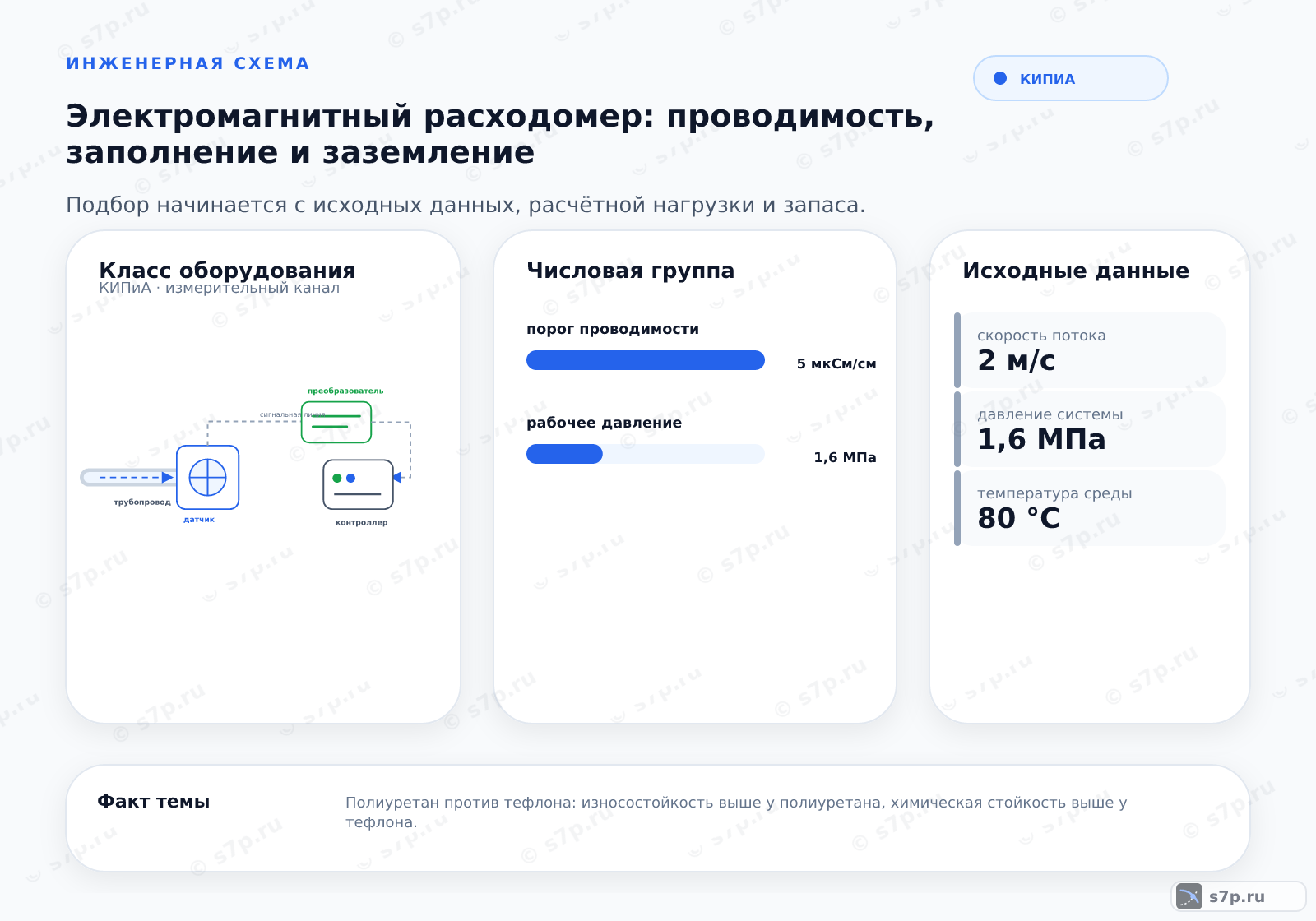

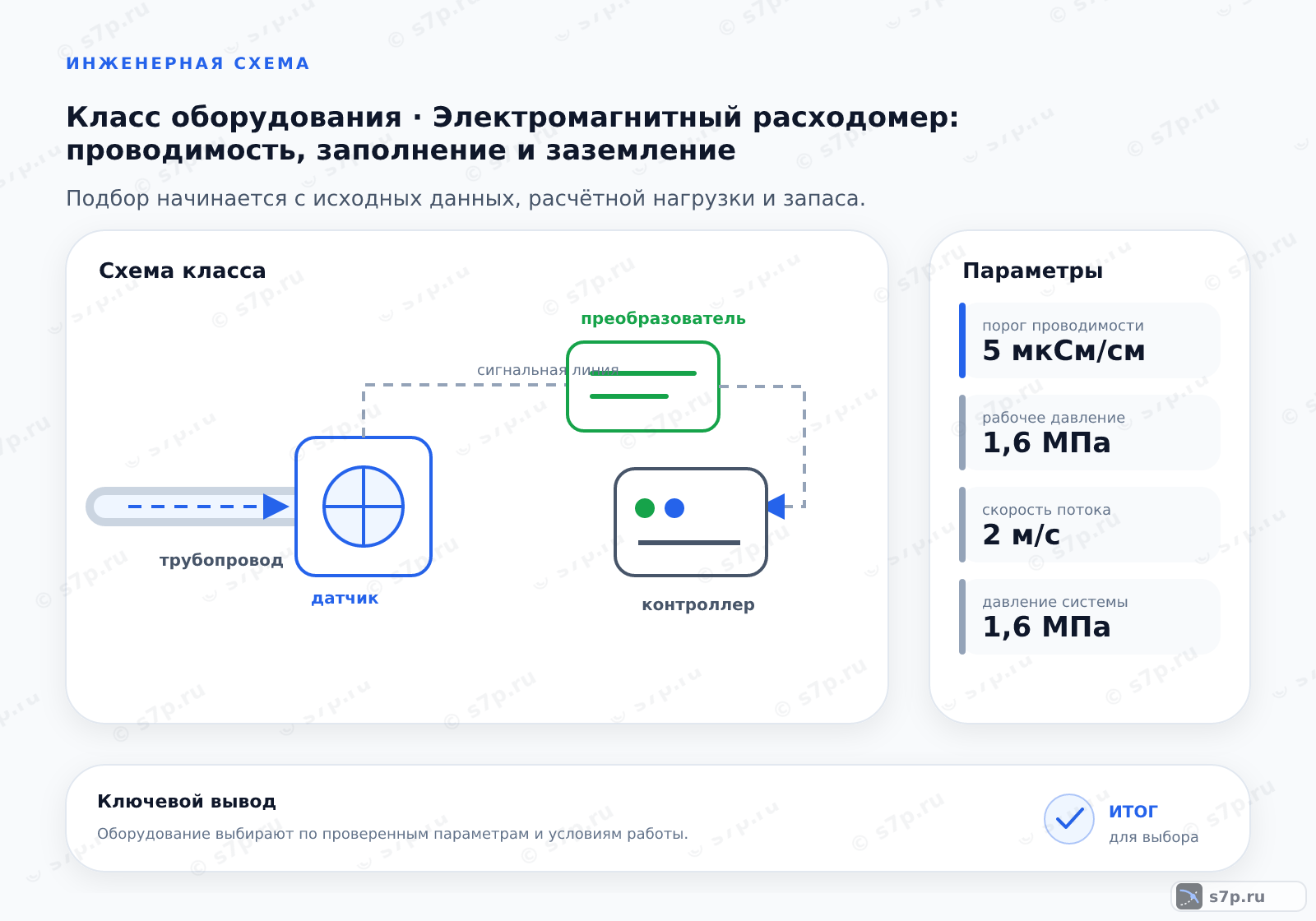

1. Как подобрать Электромагнитный расходомер: проводимость, заполнение и заземление: суть
Электромагнитный расходомер измеряет объёмный расход жидкости по сигналу, возникающему при движении электропроводящей среды в магнитном поле. В измерительной трубе нет подвижного тела, но для устойчивого сигнала нужны подходящая проводимость, полное заполнение и корректное заземление. Эти условия относятся к процессу и монтажу, а не только к электронному блоку.
Подбор начинают с состава жидкости и её проводимости, затем проверяют диаметр, скорость, давление и температуру. Участок установки должен исключать частичное заполнение и скопление газа. Если среда или трасса не соответствуют условиям работы, увеличение точности электроники не устранит ошибку измерения.
Текущая страница в тематической подборке.
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
2. Калькулятор подбора
Расчёт подбора связывает расход с внутренним диаметром и скоростью потока, а паспортные ограничения — с рабочим давлением и температурой. В исходные данные также входят проводимость жидкости, материал футеровки, электроды и способ заземления. Результат рассматривают как проверку совместимости, а не как замену технологической схеме и паспорту.
Перед расчётом очищают исходные данные от несогласованных единиц и уточняют режимы при пуске и остановке. После выбора сверяют диаметр и скорость с реальной трубой, а затем проверяют заполнение в месте монтажа. Если поток может прерываться, выбирают другое положение или предусматривают контроль, иначе показание будет зависеть от уровня жидкости.
3. Исходные данные для расчёта
В таблице подбора указаны внутренний диаметр, скорость потока, рабочее давление и температура среды. Их дополняют сведения о проводимости, химической совместимости футеровки и электродов, направлении потока и наличии свободного доступа к соединениям. Для раздельного исполнения отдельно проверяют трассу сигнального кабеля и место преобразователя.
Диаметр нельзя выбирать только по существующему фланцу: при малой скорости сигнал становится менее устойчивым, а при чрезмерной возрастает риск гидравлических проблем и износа. Давление и температура должны оставаться в пределах корпуса и футеровки. Перед заказом сверяют каждое поле с процессом и паспортом исполнения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Внутренний диаметр | 100 мм | мм | инженерная практика; сверить по паспорту |
| Скорость потока | 2 м/с | м/с | инженерная практика; сверить по паспорту |
| Рабочее давление | 1.6 МПа | МПа | инженерная практика; сверить по паспорту |
| Температура среды | 80 °C | °C | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Связь расхода со скоростью и внутренним диаметром показывает, почему одинаковый расход может потребовать разного исполнения прибора. По мере изменения скорости меняются условия формирования сигнала и требования к устойчивому заполнению трубы. Давление и температура ограничивают не формулу расхода, а допустимость материалов и корпуса.
Диаграмму читают вместе с технологической схемой: проверяют, не возникает ли свободная поверхность, пузырьки, завихрение после арматуры или обратное направление потока. При выборе положения оставляют доступ для проверки заземления и кабелей. Если реальные условия отличаются от расчётных, пересматривают входные данные, а не подгоняют показания программно.
5. Типичные ошибки подбора
Ошибка начинается с предположения, что любая жидкость даёт электромагнитный сигнал. Перед установкой проверяют проводимость и состав среды, затем убеждаются, что труба заполнена в рабочем диапазоне. Нельзя располагать прибор в точке, где насос создаёт кавитацию, поток прерывается или скапливается газ.
Отдельно осматривают заземление корпуса, заземляющие элементы и разделение сигнальных и силовых кабелей. Наводки, плохой контакт или несовместимая футеровка проявляются как шум и дрейф, хотя электронный блок может быть исправен. После монтажа сравнивают показание с фактическим режимом и фиксируют состояние соединений.
Частые вопросы
Как понять, подходит ли жидкость для электромагнитного расходомера?
Проверяют, что жидкость электропроводящая, и уточняют фактическую проводимость в рабочем диапазоне температуры и состава. Чистые нефтепродукты и дистиллированная вода не дают обычных условий для такого измерения. Затем сопоставляют химическую совместимость футеровки и электродов. Паспортный принцип прибора не заменяет проверку конкретной среды, особенно при изменении рецептуры или разбавлении.
Почему частичное заполнение трубы искажает показания?
Электроды должны контактировать с проводящей жидкостью в устойчиво заполненном сечении. При свободной поверхности часть измерительной зоны оказывается вне среды, а пузырьки и подсос газа меняют электрический контакт. Сигнал перестаёт соответствовать скорости потока и может прерываться. Прибор размещают на участке, где заполнение сохраняется, и проверяют положение относительно насоса и арматуры.
Что выбрать для заданного диаметра: встроенное или раздельное исполнение?
Встроенное исполнение удобно, когда корпус можно разместить в подходящей температурной зоне и обеспечить доступ к питанию и индикации. Раздельное выбирают, когда датчик и преобразователь нужно разнести из-за температуры, вибрации или ограниченного пространства. В раздельной схеме дополнительно проверяют длину и прокладку кабеля, заземление и защиту соединений. Диаметр сам по себе не определяет исполнение.
Зачем электромагнитному расходомеру заземление?
Заземление задаёт электрическую опору измерительной схеме и снижает влияние внешних потенциалов и наводок. Проверяют заземление корпуса, заземляющие кольца при необходимости, контакты и соответствие схеме конкретного прибора. Разрыв или плохой контакт проявляется шумом, дрейфом и нестабильностью. Программная фильтрация не исправляет отсутствие электрического соединения.
Какие параметры сопоставить перед заказом прибора?
Сопоставляют внутренний диаметр, скорость потока, рабочие давление и температуру, проводимость, состав жидкости, материалы футеровки и электродов. Дополнительно проверяют направление потока, полное заполнение, место заземления, трассу кабеля и исполнение преобразователя. Такой набор связывает технологический режим с конструкцией. Проверка только фланцевого размера не подтверждает пригодность измерителя.
Почему сигнал шумит после установки, хотя труба заполнена?
Проверяют заземление, контакты, разделение сигнальных и силовых кабелей, проводимость и отсутствие газовых пузырьков. Затем осматривают футеровку, направление потока и место установки относительно насоса и арматуры. Если гидравлические условия устойчивы, сравнивают параметры преобразователя и питание. Менять коэффициенты следует после исключения наводок, плохого контакта и несовместимости среды.
