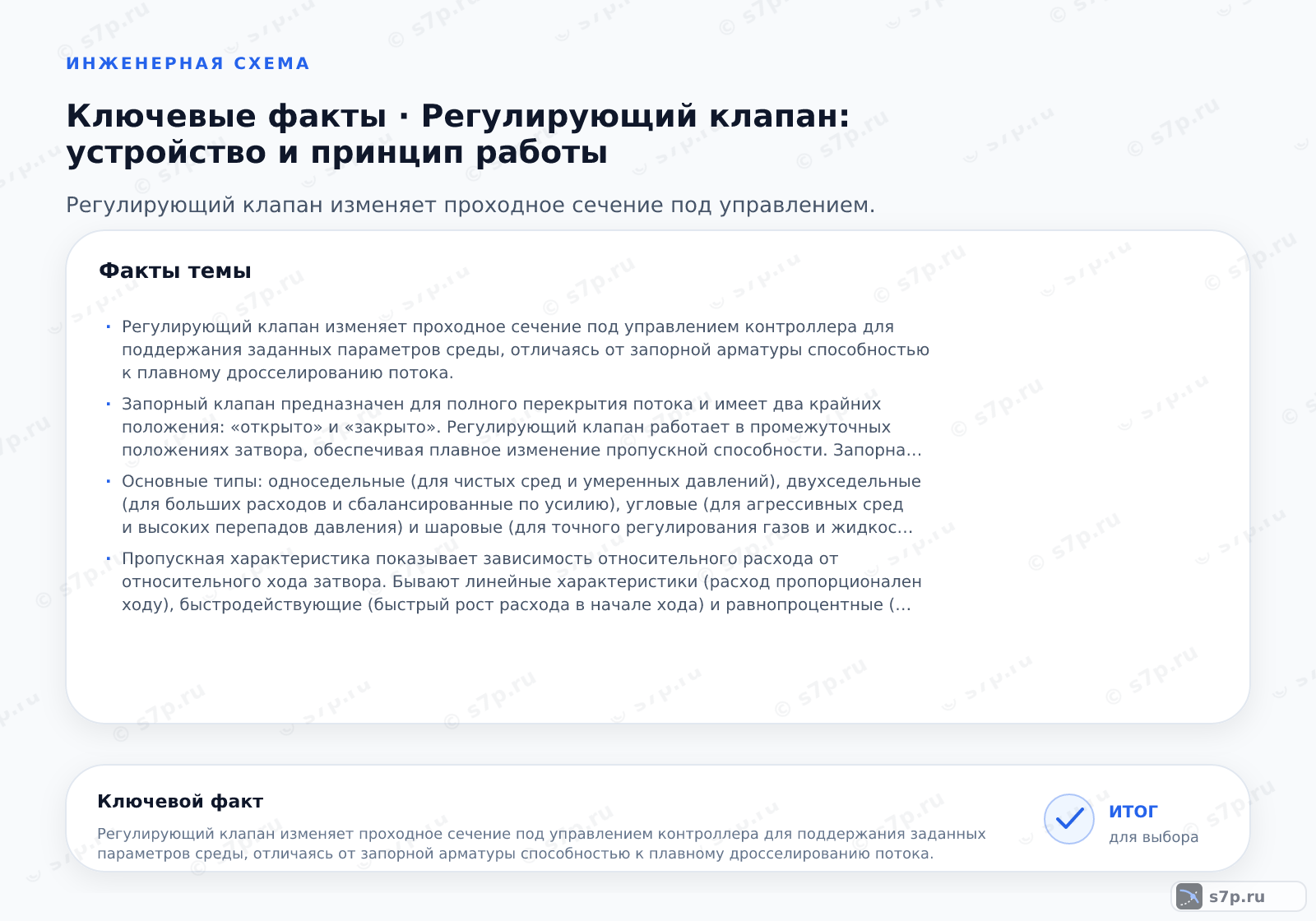

Регулирующий клапан изменяет проходное сечение под управлением контроллера для поддержания заданных параметров среды, отличаясь от запорной арматуры способностью к плавному дросселированию потока. Регулирующий клапан — это дроссельно-заслоночное устройство, изменяющее проходное сечение трубопровода под воздействием внешнего управляющего сигнала для поддержания заданных параметров технологической среды. Получение сигнала от контроллера (4-20 мА); Преобразование сигнала в давление позиционером.
данные обновлены 2026-10-21 ·
1. Что такое регулирующий клапан
Регулирующий клапан изменяет проходное сечение трубопровода, чтобы управлять расходом, давлением или температурой среды. Его рабочее положение может быть промежуточным, поэтому клапан рассматривают вместе с приводом, позиционером, измерительным каналом и фильтрацией среды. Запорная арматура решает другую задачу: она предназначена для изоляции участка, а не для постоянного дросселирования.
При выборе сначала описывают функцию узла и направление потока, затем сопоставляют среду, рабочую точку, перепад и материалы. Корпус, затвор и привод должны работать как согласованная пара. Доступ к штоку, фильтру и измерительным точкам закладывают в схему сразу, иначе исправный клапан будет трудно диагностировать и обслуживать.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
2. Устройство и принцип работы
Управляющий сигнал поступает на позиционер, который преобразует его в воздействие на привод. Привод перемещает мембрану или другой исполнительный элемент, движение передаётся штоку и затвору, а положение затвора меняет проходное сечение. Обратная связь сообщает позиционеру фактическое положение, благодаря чему команда сравнивается с результатом, а не только подаётся на привод.
Перед пуском проверяют направление потока, состояние уплотнений, свободный ход штока, питание и работу обратной связи. Фильтр должен защищать седло от загрязнений, но сам не должен создавать незамеченное сопротивление. Испытание проводят при понятном состоянии системы, чтобы отличить ошибку привода от изменения давления или расхода в трубопроводе.
- Шаг 1Получение сигнала от контроллера (4-20 мА).
- Шаг 2Преобразование сигнала в давление позиционером.
- Шаг 3Перемещение мембраны привода под действием давления.
- Шаг 4Смещение штока и затвора, изменение сечения.
- Шаг 5Обратная связь позиционера о текущем положении.
3. Ключевые параметры
К подбору относят номинальный диаметр и давление, расход, перепад, температуру среды и питание привода. Эти параметры определяют корпус, внутренние детали и возможность удерживать рабочую точку. Значение пропускной способности оценивают вместе с положением затвора и характеристикой клапана, а не выбирают по диаметру соседней трубы.
Паспорт сверяют с фактическими условиями: вода, пар и загрязнённая среда по-разному воздействуют на седло и уплотнения. Проверяют кавитацию, эрозию, шум, диапазон хода, способ присоединения и обслуживание фильтра. Отдельно подтверждают совместимость управляющего сигнала с позиционером и требуемое питание исполнительного механизма.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный диаметр | 50 мм | мм | ГОСТ 21345-2005 |
| Номинальное давление | 16 бар | бар | ГОСТ 26349-84 |
| Перепад давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура среды | 120 °C | °C | инженерная практика; сверить по паспорту |
| Расход воды | 15 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Питание привода | 0.4 МПа | МПа | инженерная практика; сверить по паспорту |
4. Схема работы регулирующего клапана
Рабочий контур образуют измерительный канал, контроллер, позиционер, привод и затвор. Измерение показывает состояние среды, контроллер формирует команду, а исполнительная часть меняет проход. Обратная связь замыкает контур и позволяет увидеть расхождение между заданным и фактическим положением. Любое звено влияет на устойчивость регулирования.
При поиске неисправности сравнивают команду, положение штока, давление до и после клапана и фактический расход. Если команда меняется, а шток неподвижен, проверяют привод и механическую часть. Если шток движется, но процесс не реагирует, осматривают седло, направление потока, измерительные точки и условия работы трубопровода.
5. Виды и разновидности
Исполнения различают по форме корпуса, движению затвора, типу привода и способу управления. Угловой корпус рассматривают там, где направление потока и условия кавитации требуют иной компоновки. Для любого варианта сохраняются требования к рабочей точке, материалам, герметичности и доступу для обслуживания.
Сравнение начинают с функции, которую должен выполнить клапан, а не с названия исполнения. Для загрязнённой среды проверяют защиту седла и возможность очистки, для переменного режима — характеристику регулирования и ход привода. Габариты, направление потока и место установки сопоставляют с трубопроводом до заказа оборудования.
| Значение | Источник |
|---|---|
| Угловой клапан: для сред с высокой кавитацией и эрозией. | инженерная практика |
6. На что влияет и зачем нужно
Изменение проходного сечения меняет расход и перепад на регулируемом участке, поэтому клапан влияет на распределение давления и температуру в контуре. Результат зависит от рабочей точки, характеристики затвора и реакции автоматики. Само наличие привода не гарантирует устойчивого режима, если измерительный канал установлен в неподходящем месте.
При оценке применения смотрят, какую величину нужно удерживать и как быстро она меняется. Клапан должен получать достоверное измерение и иметь запас хода для реального режима, а фильтр и обвязка — не скрывать причину сопротивления. Такой разбор помогает отделить работу арматуры от проблем насоса, теплообменника или настройки контроллера.
7. Частые ошибки и на что смотреть
Запрещено использовать регулирующий клапан как запорный. Требуется фильтрация среды для защиты седла. Также проверяют направление потока, соответствие привода сигналу, свободный ход штока и состояние позиционера. Если клапан постоянно работает у крайнего положения, пересматривают рабочую точку и пропускную способность, а не исправляют ситуацию простой настройкой контроллера.
Шум, вибрация и колебания расхода могут быть следствием кавитации, слишком большого перепада, загрязнения или ошибки измерения. Диагностику начинают с давления до и после клапана и фактического положения затвора. После устранения механической причины повторно проверяют герметичность, обратную связь и устойчивость процесса во всём рабочем диапазоне.
Частые вопросы
Когда регулирующий клапан нельзя заменять запорным?
Запорный клапан предназначен для крайних положений, а регулирующий рассчитан на длительную работу с изменяемым проходом. Если поток нужно стабилизировать по расходу, давлению или температуре, запорное исполнение не даёт требуемой характеристики и может получить эрозию или вибрацию при частичном открытии. Перед заменой сопоставляют функцию узла, перепад, рабочую точку и требования к управлению.
Как связать Kv с расходом и перепадом давления?
Kv используют вместе с требуемым расходом, перепадом давления, свойствами среды и положением затвора. По значению Kv нельзя подтвердить пригодность: характеристика клапана должна давать устойчивую рабочую точку, а привод — удерживать её по команде. При подборе учитывают температуру, загрязнение, кавитацию и запас хода, затем сверяют результат с паспортом выбранного корпуса и привода.
Почему расход через клапан начинает колебаться?
Колебания вызывают неверный подбор Kv, слишком большой перепад, кавитация, загрязнённый фильтр, ошибка измерения или нестабильная работа привода. Сначала сравнивают фактическое положение затвора с командой и проверяют давление до и после клапана. Затем осматривают питание, позиционер, шток и уплотнения. Настройку регулятора меняют после устранения механической или гидравлической причины.
Зачем регулирующему клапану позиционер?
Позиционер сопоставляет управляющий сигнал с фактическим положением штока и корректирует воздействие на привод. Он помогает компенсировать сопротивление механизма и удерживать затвор в заданной позиции, но не исправляет неверный подбор корпуса или недостаточное питание. При неисправности проверяют сигнал, связь с приводом, обратную связь и свободный ход, а затем сверяют настройку с паспортом.
Когда рассматривают угловое исполнение клапана?
Угловое исполнение рассматривают для сред и узлов, где требуется снизить последствия кавитации или эрозии и изменить направление потока в корпусе. Оно не отменяет проверки перепада, расхода, температуры и материала деталей. Перед выбором оценивают габарит, направление движения, отвод, доступ к обслуживанию и характеристику затвора. Подтверждение дают расчёт рабочей точки и паспорт конкретной модели.
Что проверить после замены регулирующего клапана?
Проверяют направление потока, присоединение, герметичность, свободный ход штока, питание привода и работу позиционера. Затем сравнивают управляющий сигнал с фактическим положением и наблюдают расход и перепад в рабочей точке. Если клапан шумит или поток колеблется, осматривают фильтр, измерительные точки и состояние седла. Настройку выполняют после подтверждения механической исправности.
