Выбор регистратора определяется количеством измеряемых параметров, требуемой частотой дискретизации и объемом внутренней памяти для хранения данных. Не подключайте переменное напряжение к входам постоянного тока.
данные обновлены 2026-10-21 ·
1. Как подобрать Регистратор параметров процесса: входы, архив и события: суть
Регистратор принимает сигналы от измерительных каналов, сохраняет их во времени и помогает восстановить ход процесса после события. При подборе связывают тип входа с датчиком, требуемую частоту опроса с динамикой среды, а объём памяти — с периодом хранения и составом архивируемых данных. События и аварийные отметки рассматривают вместе с обычными измерениями.
Рабочая схема включает входные цепи, обработку, внутреннее хранилище, часы и способ выгрузки. Наличие подходящего разъёма само по себе не подтверждает совместимость: проверяют диапазон сигнала, электрическое разделение, заземление экрана и формат обмена. Для диагностируемого архива должны быть понятны источник каждого канала и условия, при которых запись считается достоверной.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
2. Калькулятор подбора
Расчётную часть строят от числа каналов, частоты записи, размера точки и требуемого срока хранения. В отдельный объём закладывают события, служебные записи и резерв для выгрузки, если это предусмотрено выбранной архитектурой. Частая запись полезна при быстром изменении процесса, но увеличивает требования к памяти и передаче данных.
Результат сопоставляют с паспортом регистратора и с реальными сигналами датчиков. Нужно заранее определить, какие каналы должны записываться постоянно, а какие достаточно фиксировать по событию. При нехватке входных данных сначала уточняют состав параметров, типы сигналов и условия архива, а не подменяют их произвольным выбором модели.
3. Исходные данные для расчёта
Исходные данные описывают не только измеряемую среду, но и электрическую сторону канала. Температура, давление, расход и влажность помогают определить условия применения датчиков, а напряжение сети и ток датчика — требования к входным цепям и питанию. Каждую величину связывают с конкретным каналом, чтобы не перепутать параметр процесса с характеристикой сигнала.
Перед настройкой регистратора проверяют единицы, диапазоны и источник каждого значения. Если среда меняется быстрее, чем выполняется опрос, архив будет скрывать переходный процесс; если сигнал подключён неверно, запись может выглядеть правдоподобно при ошибочном измерении. Поэтому таблицу сверяют с паспортами датчиков, схемой соединений и фактическим назначением клемм.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура среды | 100 °C | °C | Инженерная практика |
| Давление среды | 1.6 бар | бар | Инженерная практика |
| Расход среды | 10 м³/ч | м³/ч | Инженерная практика |
| Влажность среды | 50 % | % | Инженерная практика |
| Напряжение сети | 220 В | В | Инженерная практика |
| Ток датчика | 4 мА | мА | Инженерная практика |
4. Диаграмма зависимости

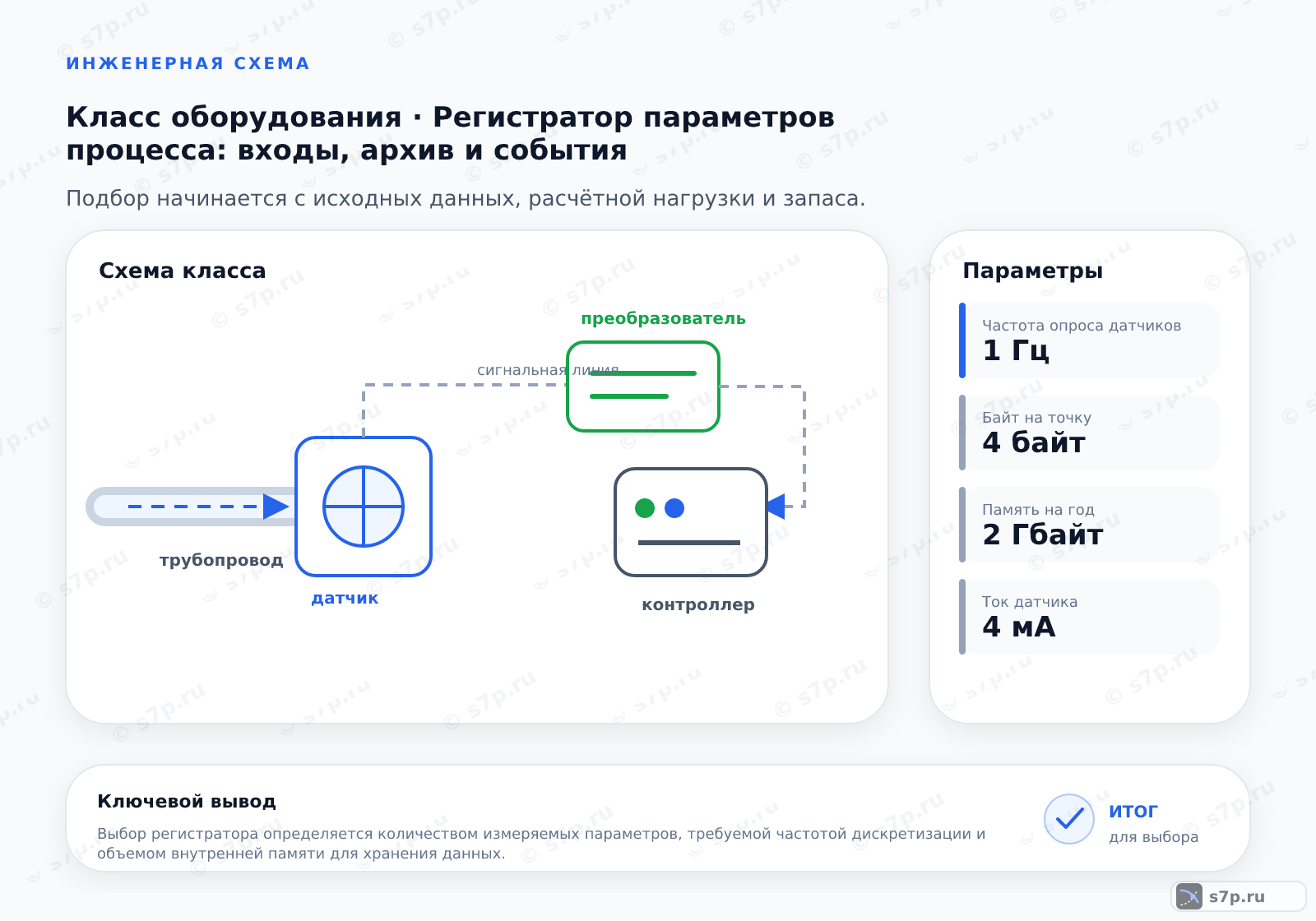

Диаграмма связывает состав каналов, частоту опроса и требуемую память. Она нужна для проверки направления зависимости: добавление параметров или более частая запись увеличивают объём архива, тогда как отбор только событий сокращает поток данных. По схеме также оценивают, не потеряется ли временная связь между каналами при раздельной записи.
При чтении диаграммы отделяют расчёт хранения от качества самого измерения. Большая память не исправляет неверный тип входа, пропуски из-за помех или неправильные часы. Если архив не совпадает с наблюдаемым процессом, проверяют синхронизацию времени, экранирование, заземление и маркировку каналов до изменения частоты записи.
5. Типичные ошибки подбора
Не игнорируйте заземление экранированных кабелей и не подключайте переменное напряжение к входам постоянного тока. Ошибка в типе сигнала может повредить вход или создать архив с неверными значениями. Перед подключением сверяют маркировку клемм, схему питания, полярность и наличие электрического разделения.
Периодическую калибровку проводят по паспорту прибора и принятому порядку обслуживания, сохраняя сведения о проверке вместе с архивом. При пропусках записи смотрят состояние памяти, часов и интерфейса выгрузки. Если расходится отдельный канал, сначала проверяют датчик, кабель и вход именно этого канала, а не перенастраивают весь регистратор.
Частые вопросы
Как сопоставить вход регистратора с выходом датчика?
Сначала фиксируют тип сигнала, диапазон, полярность и требования к питанию конкретного датчика, затем сверяют их с назначением входа регистратора. Нельзя считать совместимыми устройства только по форме разъёма. Отдельно проверяют электрическое разделение, сопротивление линии, экранирование и настройку единиц. После подключения сравнивают показание с контрольным значением при известном состоянии процесса.
Как оценить достаточность памяти для архива?
Оценку начинают с числа каналов, частоты записи, размера точки и требуемого периода хранения. К измерениям добавляют события, служебные записи и место для выгрузки, если это предусмотрено системой. Каналы с быстрыми изменениями требуют более плотной записи, а медленные параметры можно фиксировать реже или по событию. Итог сверяют с паспортом регистратора и форматом архива.
Почему в архиве появляются пропуски или скачки?
Пропуски возникают из-за переполнения памяти, сбоя питания, проблем с часами, интерфейсом выгрузки или входной цепью. Скачки дополнительно связывают с помехами, неверным диапазоном и плохим контактом. Сначала определяют, затронуты ли все каналы или отдельный канал, затем проверяют состояние регистратора, кабель, экран и датчик. Изменять частоту записи следует после устранения причины измерительной ошибки.
Как подключать экран кабеля к регистратору?
Экран подключают по схеме изготовителя и принятой системе заземления, не создавая случайных контуров через соседнее оборудование. Перед пуском проверяют целостность экрана, разделение сигнальных и силовых трасс и отсутствие переменного напряжения на входе постоянного сигнала. Если шум виден только на отдельном канале, сравнивают его прокладку и заземление с исправными каналами.
Чем опасно подключение переменного напряжения к входу постоянного тока?
Такое подключение не соответствует назначению входной цепи и может повредить её или создать недостоверную запись. Перед подачей питания сверяют схему клемм, тип входа и параметры сигнала по паспортам регистратора и датчика. При ошибке питание отключают безопасным способом, проверяют вход, изоляцию и предохранительные элементы, а затем повторяют проверку соединений до восстановления архива.
Как организовать проверку точности зарегистрированных данных?
Проверку выполняют сравнением канала с контрольным средством измерения в известном режиме процесса. Фиксируют состояние датчика, время проверки, единицы, подключение и результат до и после калибровки. Запись о проверке хранят вместе с архивом, чтобы отличать изменение процесса от ухода измерительного канала. Периодичность задают паспортом и принятой программой обслуживания, а не удобством оператора.
