Расход среды через сужающее устройство определяется измерением перепада давления на диафрагме, который пропорционален квадрату скорости потока и зависит от геометрии отверстия, плотности среды и коэффициента расхода. Диафрагма является наиболее распространенным типом сужающего устройства. Увеличение перепада давления повышает точность измерения. Определить требуемый расход и параметры среды.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое расход по сужающему устройству
Сужающее устройство создаёт контролируемое изменение скорости потока и перепада давления. По этому перепаду рассчитывают расход, используя геометрию отверстия, свойства среды и коэффициент расхода. Диафрагма удобна для такого измерительного канала, но точность зависит от состояния входной кромки, отборов давления и профиля потока.
Перед проектированием описывают среду, рабочий режим и трубопровод. Уточняют допустимые потери давления, место установки датчиков и возможность поверки вторичного прибора. Ошибка на этапе выбора диаметра или расположения отборов переносится в расчёт расхода, даже если датчик перепада работает исправно.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Устройство и принцип работы
Рабочий канал состоит из диафрагмы, прямого участка, отборов давления и вторичного прибора. Поток ускоряется в отверстии, после чего возникает перепад, который передаётся к измерителю. Вторичный прибор использует этот сигнал для вычисления расхода и должен быть настроен под геометрию конкретного устройства.
Монтаж начинают с проверки направления потока и состояния уплотнений. Затем устанавливают диафрагму, подключают отборы и обеспечивают требуемую длину прямого участка. После настройки проверяют нулевой сигнал, отсутствие утечек и соответствие показаний контрольному режиму. Поверка завершает настройку измерительного канала.
- Шаг 1Определить требуемый расход и параметры среды.
- Шаг 2Выбрать диаметр трубы и тип диафрагмы.
- Шаг 3Рассчитать диаметр отверстия диафрагмы.
- Шаг 4Проверить допустимые потери давления.
- Шаг 5Обеспечить требуемую длину прямого участка.
- Шаг 6Установить диафрагму и датчики перепада давления.
- Шаг 7Настроить вторичный прибор и провести поверку.
3. Ключевые параметры
При расчёте сопоставляют рабочий перепад давления, отношение диаметров, длину прямого участка, погрешность, коэффициент расхода и рабочее давление. Эти параметры связаны: изменение геометрии влияет на перепад и коэффициент, а нарушение прямого участка искажает профиль потока. Поэтому таблицу читают как набор взаимозависимых условий.
Паспорт и применяемую методику сверяют с фактической диафрагмой и средой. Отдельно проверяют диапазон вторичного прибора, состояние отборов и допустимые потери давления. Если рабочая точка не совпадает с расчётной, сначала пересматривают геометрию и схему, а не маскируют расхождение настройкой.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочий перепад давления | 16000 Па | Па | ГОСТ 8.586-2005 |
| Отношение диаметров | 0.5 безразм. | безразм. | ГОСТ 8.586-2005 |
| Длина прямого участка | 30 D | D | ГОСТ 8.586-2005 |
| Погрешность измерения | 1.5 % | % | ГОСТ 8.586-2005 |
| Коэффициент расхода | 0.6 безразм. | безразм. | ГОСТ 8.586-2005 |
| Рабочее давление | 1.5 бар | бар | инженерная практика; сверить по паспорту |

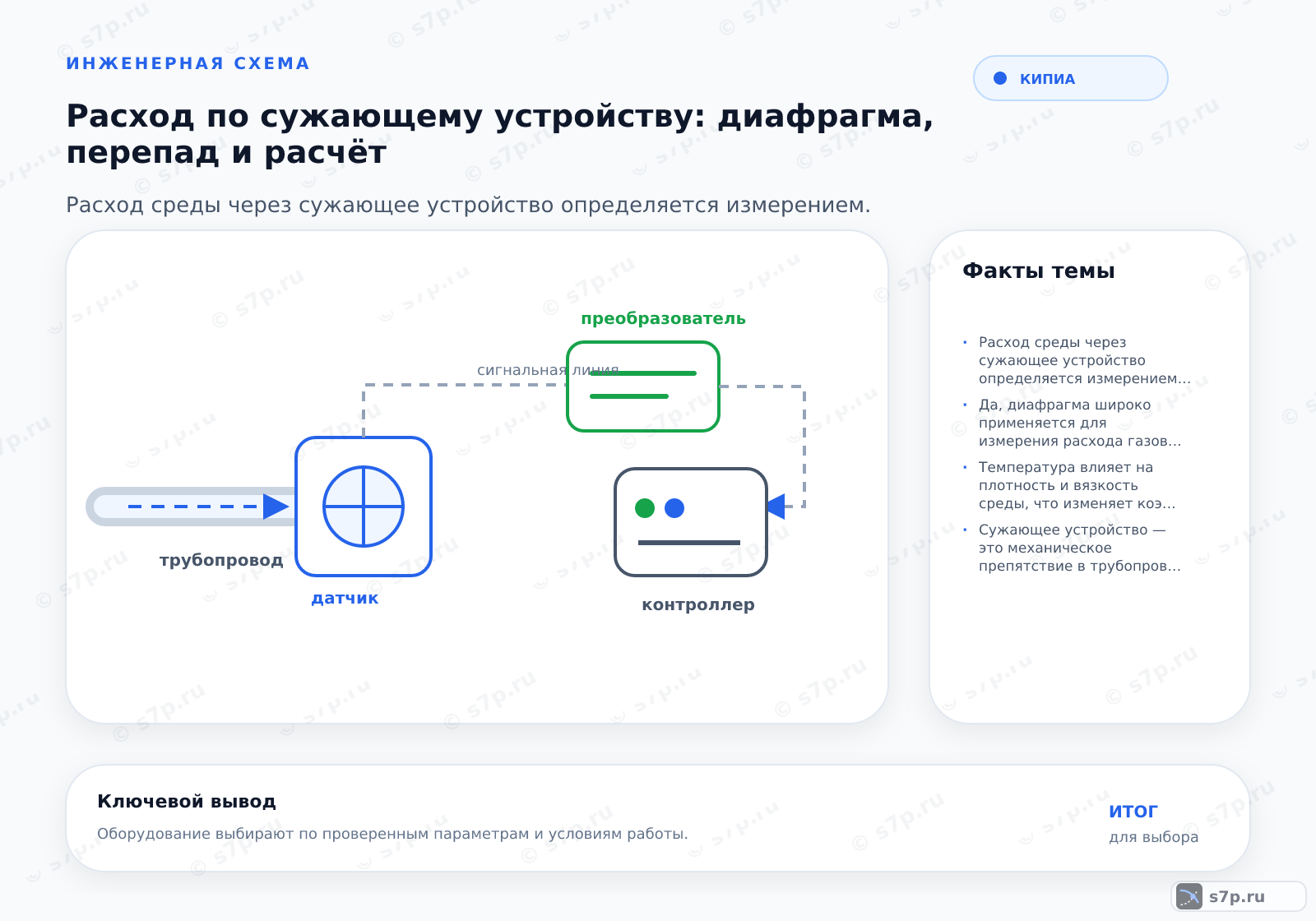

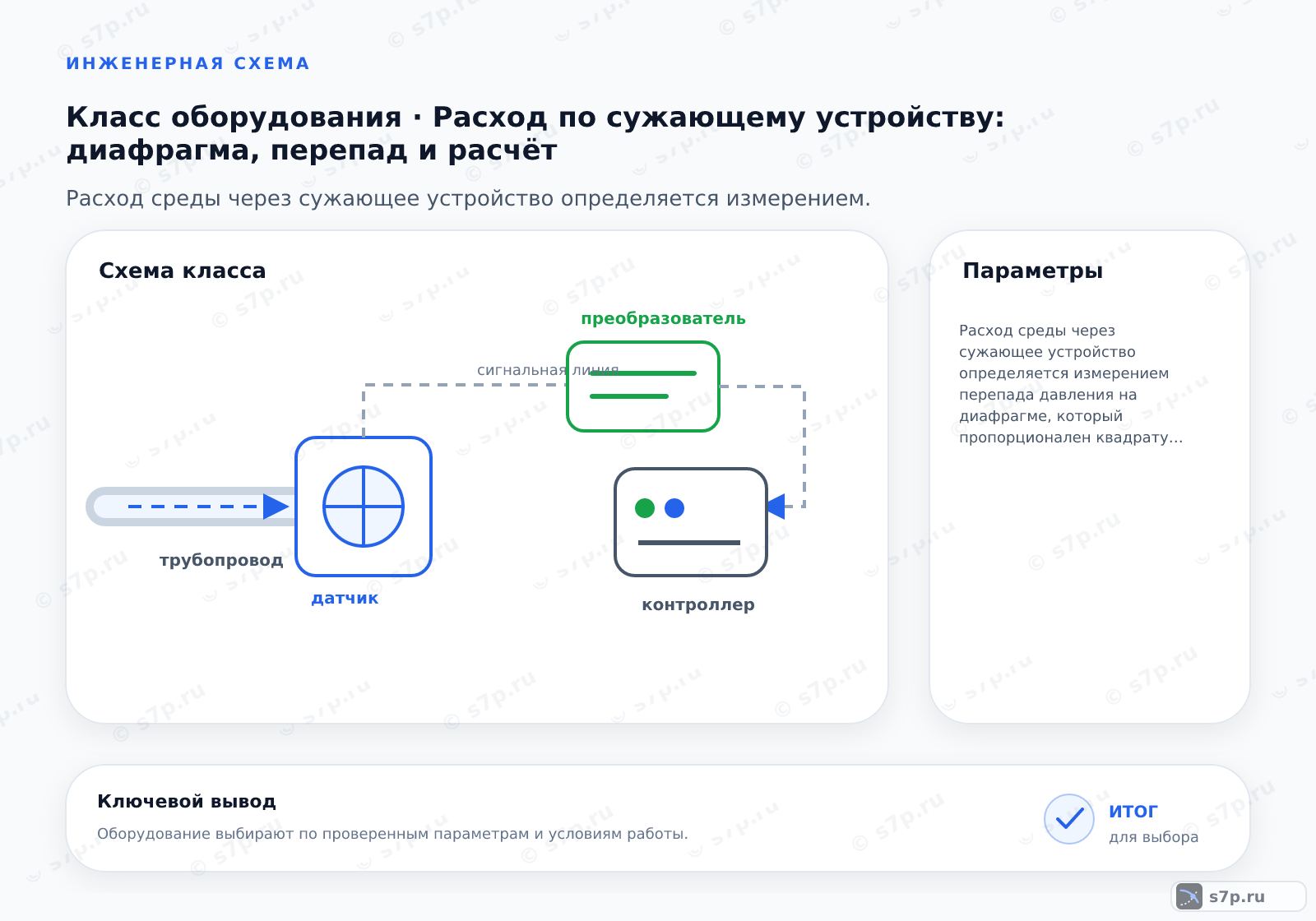

4. Схема работы расхода по сужающему устройству
В схеме поток проходит через диафрагму, а отборы до и после сужения передают давление на измерительный преобразователь. Разность давлений преобразуется в сигнал расхода, который обрабатывает вторичный прибор. Для корректного результата нужны одинаково понятные точки отбора и стабильный профиль потока перед устройством.
При проверке схемы ищут место сужения, направление движения, отборы и соединительные линии. Засорение импульсной линии, конденсат или негерметичность меняют передаваемый перепад. Сравнение показаний с контрольным режимом помогает разделить ошибку гидравлической части и неисправность преобразователя.
5. Виды и разновидности
Разновидности диафрагм различают по расположению отборов давления: применяют угловой отбор, отбор в трубе и камерные отборы. Вариант выбирают вместе с конструкцией участка и принятой методикой измерения. Одинаковое отверстие при разной схеме отборов не гарантирует одинакового результата.
Сравнение начинают с доступности монтажа, устойчивости к загрязнению и возможности контроля импульсных линий. Камерное исполнение упрощает повторяемость отбора, а отбор в трубе требует аккуратного размещения отверстий. Перед заменой типа диафрагмы пересматривают расчёт, настройку вторичного прибора и порядок поверки.
| Значение | Источник |
|---|---|
| Диафрагма с угловым отбором давления. | ГОСТ 8.586-2005 |
| Диафрагма с отбором давления в трубе. | ГОСТ 8.586-2005 |
| Диафрагма с камерными отборами. | ГОСТ 8.586-2005 |
6. На что влияет и зачем нужно
Результат измерения зависит от того, насколько поток выровнен перед диафрагмой и насколько стабильно работают отборы. Прямой участок нужен для формирования воспроизводимого профиля, а температурная компенсация помогает учитывать изменение свойств среды. При газовых измерениях дополнительно проверяют состояние датчиков и корректность исходных свойств.
Схему применяют для контроля расхода, настройки процесса и последующей поверки канала. Если условия потока меняются, анализируют не только показание расходомера, но и перепад давления, состояние диафрагмы и импульсные линии. Так отделяют изменение режима от постоянной ошибки монтажа или расчёта.
7. Частые ошибки и на что смотреть
Износ входной кромки диафрагмы меняет геометрию сужения и нарушает связь между перепадом и расходом. Загрязнение отборов или импульсных линий даёт похожий эффект. При нестабильном показании сначала осматривают проточную часть, проверяют герметичность и сравнивают давления по обе стороны устройства.
Нарушение прямого участка, неверное направление установки и конденсат в линии передачи также искажают сигнал. После устранения причины повторяют настройку вторичного прибора и контрольную поверку. Простое изменение коэффициента обработки не исправляет физическую ошибку в диафрагме или обвязке.
Частые вопросы
Как выбрать диафрагму для измерительного участка?
Уточняют расход, свойства среды, диаметр трубы, допустимый перепад давления и способ отбора давления. Затем рассчитывают отверстие и проверяют прямой участок, чтобы профиль потока был воспроизводимым. Выбранную конструкцию сопоставляют с принятой методикой и возможностью поверки вторичного прибора. Одного размера отверстия недостаточно: важны вся геометрия и схема обвязки.
Зачем нужен прямой участок перед диафрагмой?
После местных сопротивлений поток может быть закрученным и неравномерным. Прямой участок позволяет профилю выровняться до сужения, чтобы связь между перепадом давления и расходом оставалась воспроизводимой. При нарушении длины ошибка появляется даже при исправном преобразователе. Поэтому проверяют расположение колен, арматуры, диафрагмы и отборов давления.
Как понять, что засорилась импульсная линия?
Проверяют стабильность перепада, герметичность соединений и согласованность давления по обеим линиям. Засорение или конденсат может давать запаздывающий, заниженный либо плавающий сигнал. Сначала сравнивают состояние отборов и трубок с контрольным режимом, затем очищают линию по безопасной процедуре. После этого повторяют настройку и проверку измерительного канала.
Чем отличаются схемы отбора давления?
Применяют угловой отбор, отбор в трубе и камерные отборы. Они отличаются расположением точки съёма и конструкцией участка, поэтому требуют согласованной геометрии и настройки вторичного прибора. При замене схемы пересматривают расчёт, соединительные линии и порядок поверки. Нельзя считать варианты взаимозаменяемыми только из-за одинаковой диафрагмы.
Зачем учитывать температуру при измерении газа?
Температура меняет свойства газа и влияет на связь между измеренным перепадом и расходом. Компенсация помогает учитывать это изменение в расчёте, если она предусмотрена схемой и вторичным прибором. Перед настройкой проверяют датчики, исходные параметры среды и способ обработки. Неверная компенсация может выглядеть как постоянная ошибка диафрагмы.
Что проверить после монтажа сужающего устройства?
Проверяют направление потока, состояние входной кромки, уплотнения, положение отборов и прямой участок. Затем убеждаются, что импульсные линии герметичны, вторичный прибор настроен под геометрию и нулевой сигнал устойчив. После выхода на рабочий режим сравнивают показание с контрольным и проводят поверку измерительного канала.
