По NAMUR NE43 исправный сигнал лежит в 4–20 мА, а ток ≤3,6 мА или ≥21 мА трактуется как неисправность; конкретные пороги задаёт конфигурация прибора, а безопасное состояние проектируют отдельно. Не путайте обрыв цепи (0 мА) с минимальным рабочим значением (4 мА). Ток >24 мА может указывать на неисправность или выход параметра процесса за диапазон.
данные обновлены 2026-10-21 ·

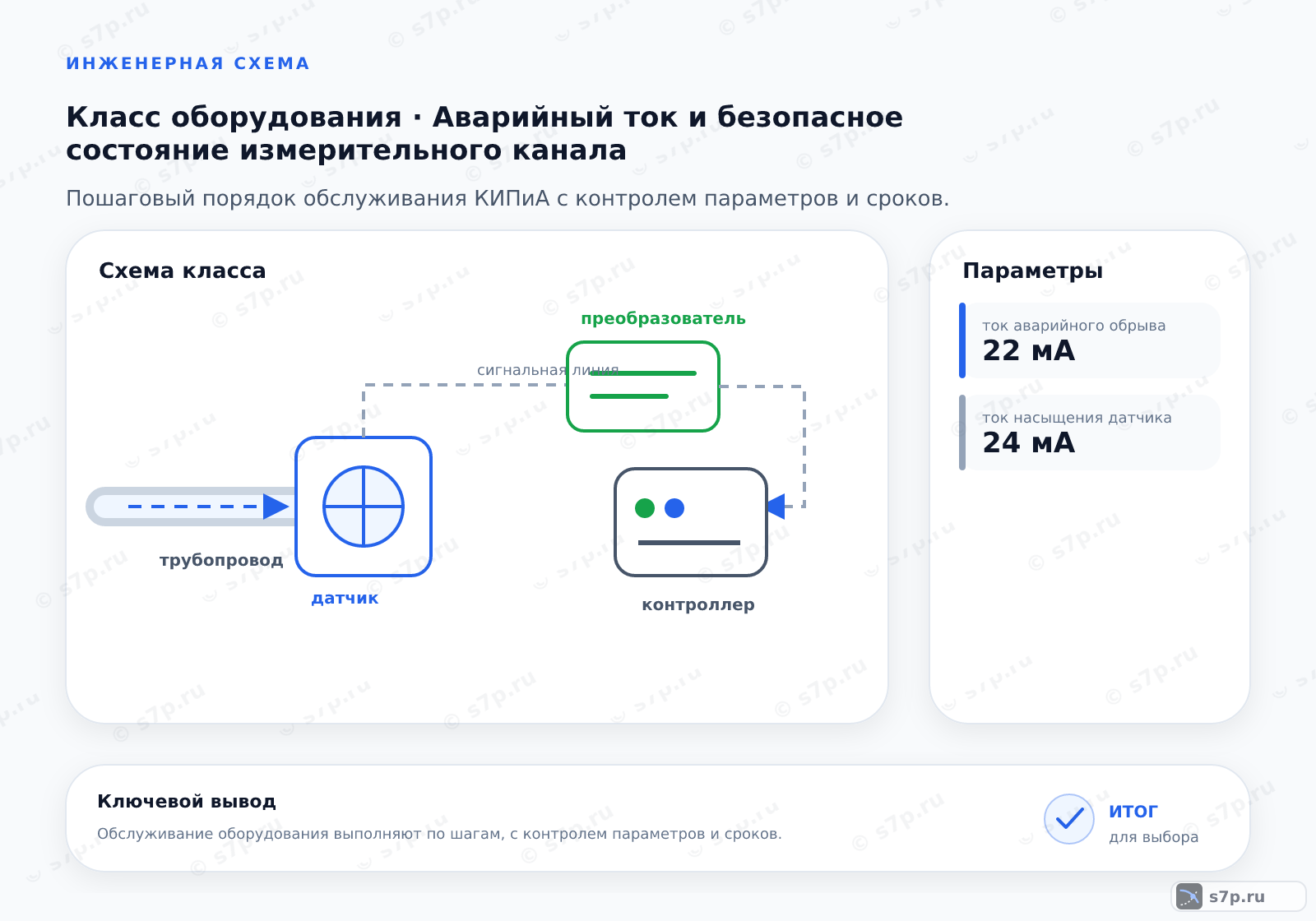

1. Как отличить неисправность по току 4–20 мА

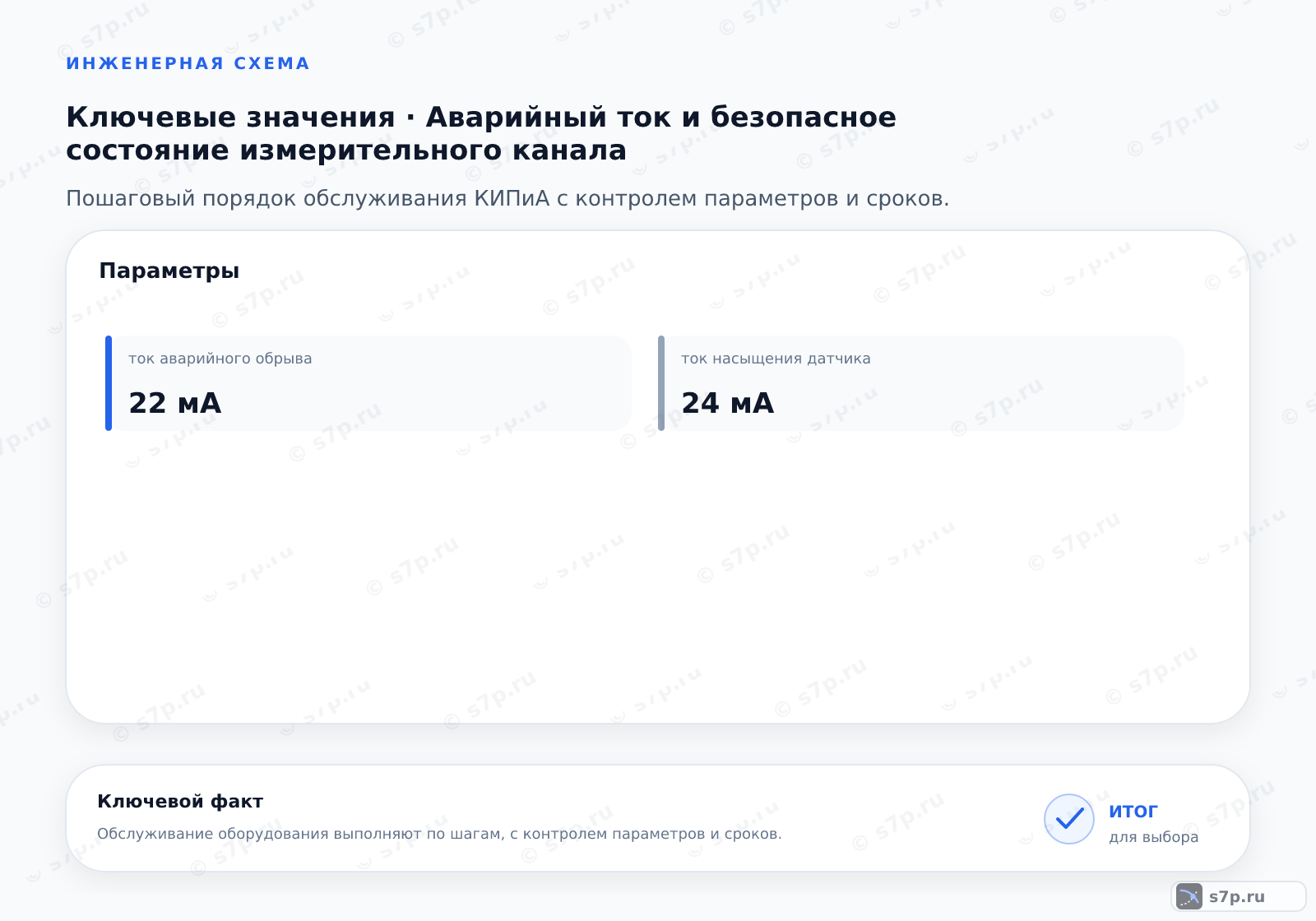

Аварийный ток нужен для отделения рабочего состояния измерительного канала от неисправности. По NAMUR NE43 исправный диапазон лежит в пределах 4–20 мА, а ток ≤3,6 мА или ≥21 мА трактуется как признак неисправности. Эти границы не заменяют настройку конкретного прибора: пороги и реакцию контроллера задают отдельно.
Обрыв цепи не смешивают с нижней рабочей точкой: 0 мА и 4 мА имеют разный смысл. Ток >24 мА также рассматривают как неисправность, а не как достижение максимального параметра процесса. Безопасное состояние определяют проектом, связывая сигнал, alarm и действие исполнительной системы.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».

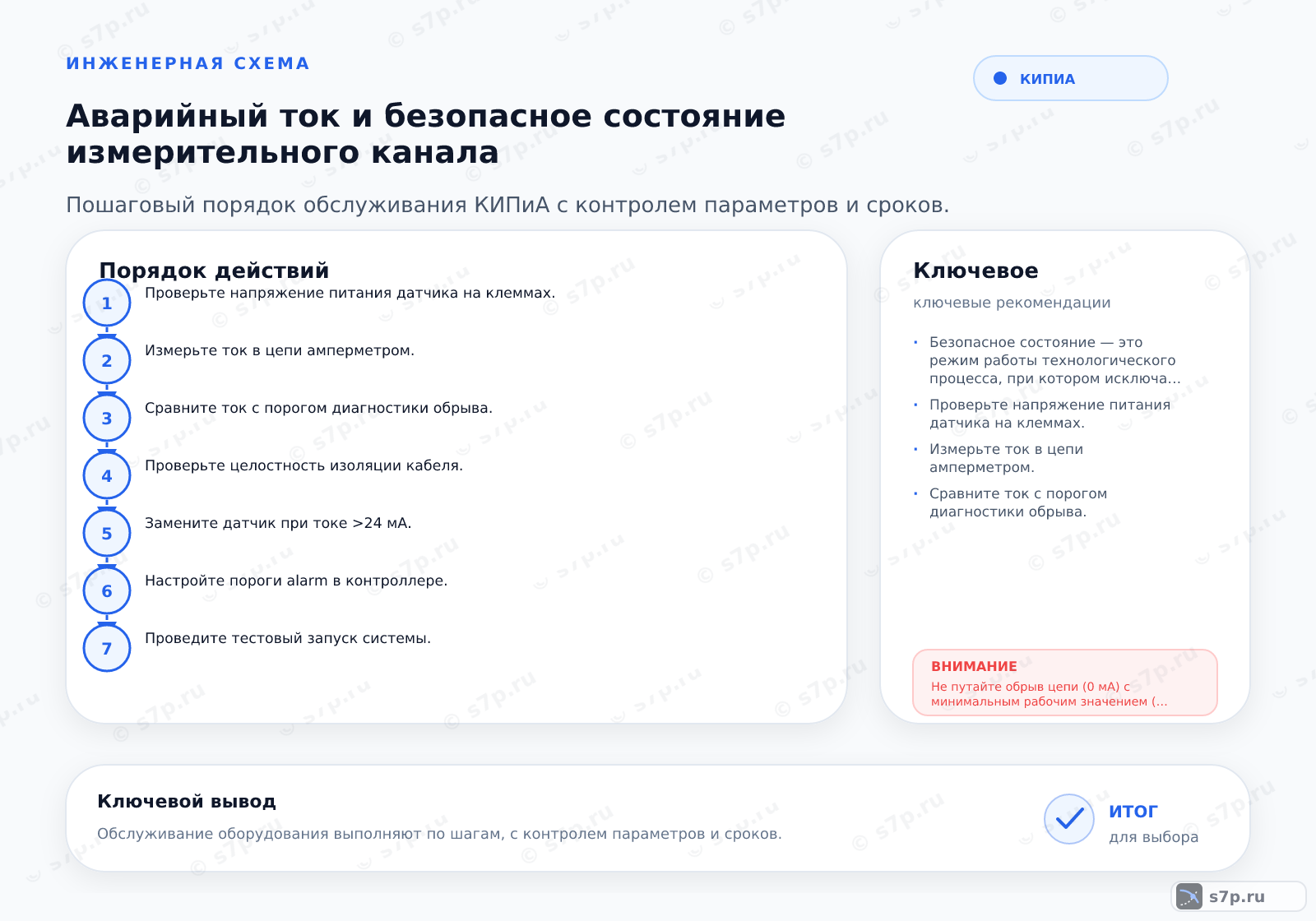

2. Пошаговый порядок
Проверку начинают с напряжения питания на клеммах датчика, затем измеряют ток амперметром и сопоставляют его с порогом диагностики обрыва. После этого осматривают целостность изоляции, проверяют настройку alarm в контроллере и выполняют тестовый запуск. Датчик не заменяют до выяснения состояния питания, кабеля и входа.
Если ток превышает 24 мА, в таблице предусмотрена замена датчика; перед действием фиксируют измерение и состояние цепи. Тестовый запуск нужен для проверки не только измерительного значения, но и перехода системы в предусмотренное безопасное состояние. Результат записывают вместе с настройками, чтобы последующая проверка воспроизводила тот же режим.
- Шаг 1Проверьте напряжение питания датчика на клеммах.
- Шаг 2Измерьте ток в цепи амперметром.
- Шаг 3Сравните ток с порогом диагностики обрыва.
- Шаг 4Проверьте целостность изоляции кабеля.
- Шаг 5Замените датчик при токе >24 мА.
- Шаг 6Настройте пороги alarm в контроллере.
- Шаг 7Проведите тестовый запуск системы.
3. Симптом -> причина -> решение
Нулевой ток может означать обрыв, повреждение питания или разрыв проводника. Значение в рабочем диапазоне при неверном показании заставляет проверить масштабирование и вход контроллера, а значение выше допустимого — датчик и его выходной каскад. Для каждого симптома сначала подтверждают измерение внешним прибором.
Причину отделяют от реакции системы: сигнал неисправности должен привести к настроенному alarm, но сам alarm не доказывает место повреждения. Проверяют клеммы, изоляцию, экран, входной модуль и конфигурацию порогов. После ремонта повторяют измерение и тестовый запуск, чтобы убедиться в корректном переходе в безопасное состояние.
4. Сроки и периодичность
Периодичность проверки зависит от узла и паспорта. В исходной таблице указаны калибровка датчика раз в 12 мес, проверка целостности цепи раз в 6 мес, диагностика ИБП раз в 3 мес и тестирование аварийных сигналов раз в 24 мес. Эти интервалы относятся к приведённой схеме и не отменяют требований конкретной установки.
При планировании работ разделяют проверку измерительного тракта, питания и логики alarm. После ремонта, изменения кабеля или настройки контроллера выполняют внеплановую проверку, даже если календарный срок ещё не наступил. Запись результата должна включать измеренный ток, состояние цепи и подтверждение реакции безопасного состояния.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Период калибровки датчика (мес) | 12 мес | мес | инженерная практика; паспорт датчика |
| Проверка целостности цепи | 6 мес | мес | инженерная практика; ПУЭ |
| Диагностика ИБП | 3 мес | мес | инженерная практика; ГОСТ Р МЭК 61511 |
| Период калибровки датчика (мес) | 12 мес | мес | инженерная практика; ПУЭ |
| Тестирование аварийных сигналов | 24 мес | мес | инженерная практика; паспорт системы |
5. Предупреждения и чего не делать
Потеря питания должна переводить систему в предусмотренное безопасное состояние, а не маскироваться сохранением последнего значения. Длина кабеля влияет на падение напряжения, поэтому запас питания проверяют на фактической трассе. Экранированный кабель снижает влияние электромагнитных помех, но не исправляет неверную полярность или повреждённую изоляцию.
Не изменяют пороги alarm только для того, чтобы убрать сообщение о неисправности, и не принимают ток >24 мА за рабочий максимум. Сначала измеряют цепь, затем проверяют датчик, кабель и конфигурацию входа. После вмешательства проводят тестовый запуск и убеждаются, что команда безопасного состояния действительно передаётся исполнительной части.
Частые вопросы
Какие токи считать признаком неисправности?
По NAMUR NE43 исправный сигнал находится в пределах 4–20 мА. Ток ≤3,6 мА или ≥21 мА трактуют как признак неисправности, но конкретные пороги зависят от конфигурации прибора. Ток >24 мА также указывает на неисправность, а не на максимальное значение процесса. После измерения проверяют питание, кабель, датчик и реакцию alarm.
Как отличить обрыв линии от нулевого измерения?
Обрыв цепи может дать 0 мА, тогда как минимальное рабочее значение токовой петли составляет 4 мА. Поэтому нулевое показание не принимают за нулевой параметр без проверки цепи. Измеряют ток внешним прибором, проверяют питание и целостность проводников, затем сопоставляют результат с настройками входа и порогами диагностики контроллера.
Что делать, если ток превысил 24 мА?
Такое значение рассматривают как неисправность, а не как достижение верхней точки измерения. В пошаговой схеме предусмотрена замена датчика при токе >24 мА, но перед действием фиксируют показание и проверяют питание, клеммы, кабель и вход контроллера. После устранения причины выполняют тестовый запуск и подтверждают, что alarm и безопасное состояние срабатывают по проектной логике.
Как распределить периодические проверки канала?
В исходной таблице калибровка датчика указана раз в 12 мес, проверка целостности цепи — раз в 6 мес, диагностика ИБП — раз в 3 мес, а тестирование аварийных сигналов — раз в 24 мес. Эти интервалы относятся к приведённой схеме и сверяются с паспортом. После ремонта, изменения кабеля или настройки alarm выполняют дополнительную проверку.
Что означает безопасное состояние для измерительного канала?
Безопасное состояние — заранее определённое проектом положение системы при подтверждённой неисправности или потере питания. Оно не равно сохранению последнего измеренного значения и не задаётся универсальным током. Проверяют, какое действие должен выполнить контроллер или исполнительная часть при диагностическом сигнале, затем подтверждают это тестовым запуском и документируют настройки порогов alarm.
Поможет ли экранированный кабель убрать аварийные сигналы?
Экранированный кабель уменьшает влияние электромагнитных помех, но не исправляет обрыв, недостаточное питание, неверную полярность или повреждение изоляции. Сначала измеряют ток и напряжение на клеммах, проверяют целостность цепи и экран, затем анализируют настройки alarm. Если электрическая причина устранена, повторяют тестовый запуск и проверяют переход системы в безопасное состояние.
