Подбор КИПиА начинается с описания измерительной задачи, среды, рабочего режима, места установки и требуемой величины. Рабочее давление 1,5 бар, предельное 2 бар и температура среды 110 °C связывают с диапазоном, материалом частей, присоединением, сигналом и монтажными условиями, которые согласуют с паспортом прибора и кодом заказа.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как подобрать Подбор КИПиА: пошаговый алгоритм от задачи до кода заказа: суть

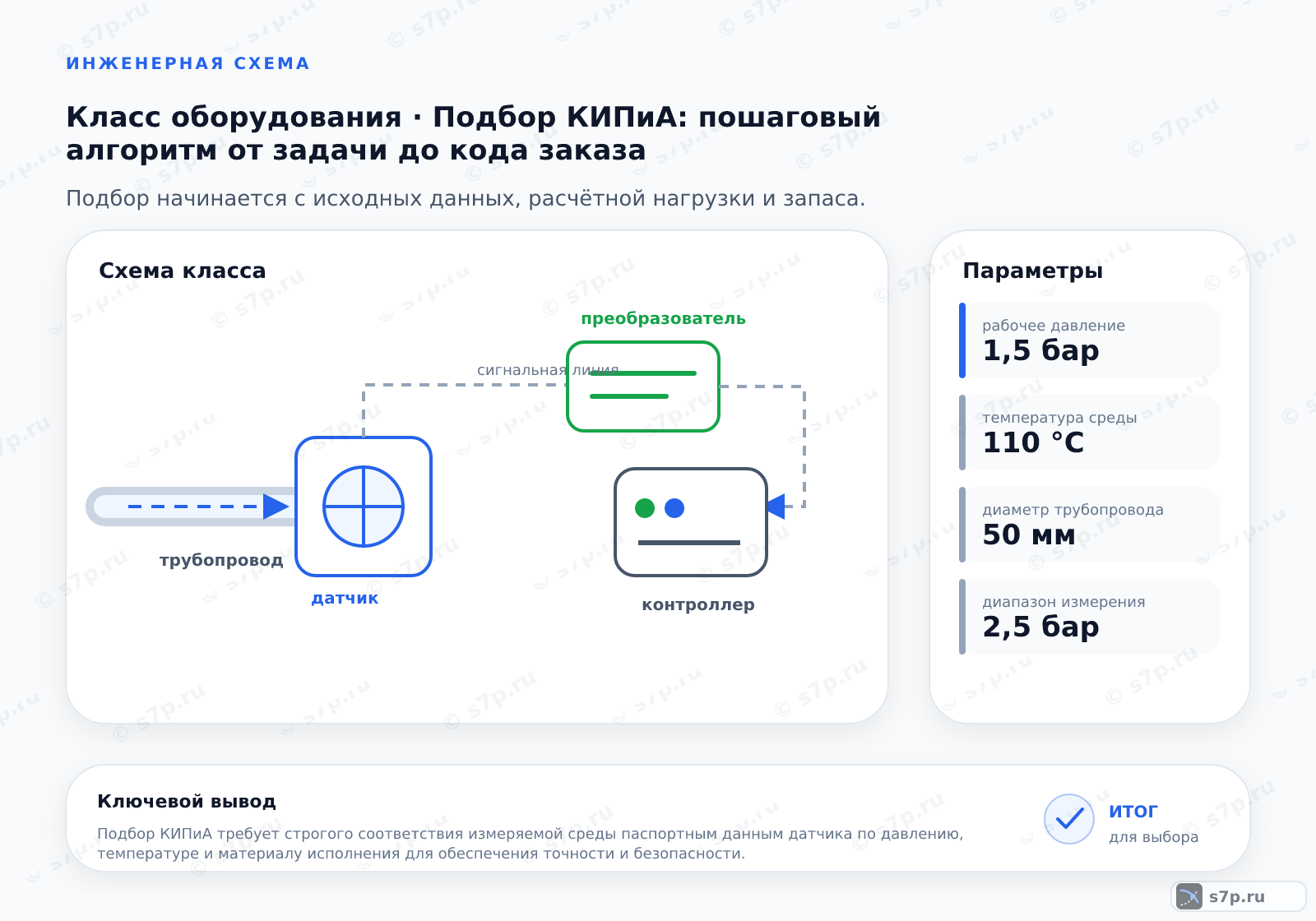

Подбор КИПиА начинается с описания измерительной задачи: нужно определить среду, рабочие режимы, требуемую величину и место установки. Исходные параметры содержат рабочее значение 1,5 бар и предельное значение 2 бар для давления; температура среды составляет 110 °C. Эти параметры связывают с материалом частей, которые контактируют со средой.
После выбора принципа измерения уточняют сигнал, присоединение, диапазон и условия монтажа. Варианты 4–20 мА и 0–10 В нельзя сравнивать отдельно от длины линии и входа контроллера. Результатом подбора должен быть согласованный набор параметров, который можно сопоставить с паспортом датчика и кодом заказа.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
2. Калькулятор подбора
Калькулятор подбора полезен как последовательная форма исходных параметров, а не как замена проверке оборудования. В него заносят рабочее и максимальное давление, температуру среды, размер трубопровода, уровень вибрации и выбранный тип сигнала. После ввода проверяют, что каждое значение относится к конкретной точке системы и соответствующей среде.
Полученный результат сопоставляют с паспортом: диапазон должен покрывать рабочий режим, материал — выдерживать среду, а монтаж — соответствовать присоединению. Если поле не заполнено или режим описан приблизительно, код заказа не считают подтверждённым. Расчёт завершают проверкой механической установки, кабеля и входа системы управления.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные параметры для расчёта

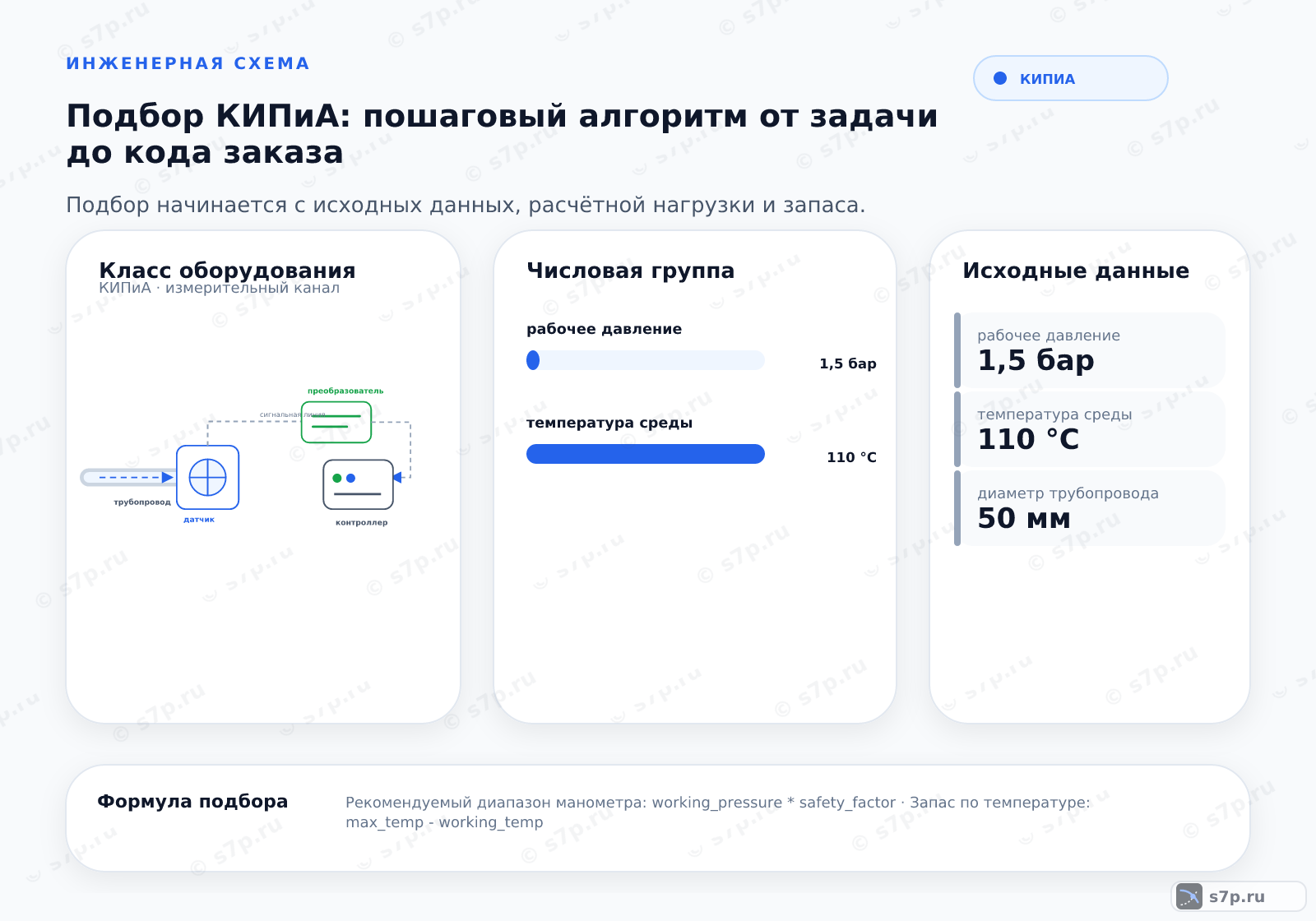

Исходные параметры разделяют на рабочие, конструктивные и монтажные. В таблице приведены рабочее давление 1,5 бар, максимальное давление 2 бар, температура 110 °C, класс точности 1 %, диаметр трубопровода 50 мм и уровень вибрации 2,5 м/с². Каждое поле влияет на совместимость прибора с конкретным участком.
Нельзя переносить значение из соседнего контура, если отличается среда, температура или нагрузка. Давление и температура задают режим чувствительного элемента, диаметр связан с присоединением, а вибрация — с устойчивостью монтажа. Перед заказом сверяют единицы измерения, паспорт и фактическое место установки, чтобы не смешать проектные и эксплуатационные параметры.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 1.5 бар | бар | инженерная практика; паспорт котла |
| Максимальное давление | 2 бар | бар | инженерная практика; паспорт котла |
| Температура среды | 110 °C | °C | инженерная практика; паспорт котла |
| Класс точности | 1 % | % | инженерная практика; паспорт датчика |
| Диаметр трубопровода | 50 мм | мм | инженерная практика; паспорт датчика |
| Уровень вибрации | 2.5 м/с² | м/с² | инженерная практика; паспорт датчика |
4. Диаграмма зависимости
Диаграмма зависимости нужна для проверки того, как изменение исходного режима влияет на пригодность выбранного прибора. На ней рассматривают рабочую точку относительно диапазона измерения, допустимого давления, температуры и условий монтажа. График читают вместе с таблицей, поскольку линия зависимости не заменяет паспортные ограничения.
Если рабочая точка приближается к границе диапазона, проверяют запас по измерению и влияние вибрации. Для сигнала также сверяют тип выхода с входом контроллера и способом прокладки линии. Любое отклонение возвращает подбор к исходным параметрам: сначала уточняют режим, затем выбирают исполнение и только после этого фиксируют код заказа.
5. Типичные ошибки подбора
Монтажная ошибка — острый изгиб капилляра радиусом менее 50 мм, который способен повредить линию и изменить передачу давления. Перед установкой проверяют трассу, крепление и отсутствие натяжения. Если измерительный элемент подключён корректно, но показание нестабильно, сначала осматривают капилляр и присоединение.
Другая группа ошибок связана с неполными исходными параметрами: рабочее давление путают с максимальным, материал выбирают без учёта среды, а сигнал — без проверки входного модуля. Для исправления возвращаются к таблице параметров, сверяют паспорт и только затем меняют исполнение. Расчётный результат без такой проверки не подтверждает пригодность прибора.
Частые вопросы
С чего начать подбор прибора для технологического участка?
Начинают с измеряемой среды, рабочего и максимального давления, температуры, места установки и требуемой величины. Затем уточняют материал частей, диапазон, тип сигнала и присоединение. Для приведённого набора исходных данных рабочее давление составляет 1,5 бар, максимальное — 2 бар, а температура среды — 110 °C. После этого параметры сверяют с паспортом, а не только с названием модели.
Какие данные нужно подготовить до расчёта?
Нужны рабочее и максимальное давление, температура среды, диаметр трубопровода, уровень вибрации, требуемый класс точности и тип сигнала. В исходной таблице приведены 1,5 бар, 2 бар, 110 °C, 50 мм, 2,5 м/с² и 1 %. Эти значения относятся к конкретной задаче; данные соседнего контура нельзя подставлять без проверки среды и места монтажа.
Можно ли принять результат калькулятора без проверки паспорта?
Нельзя. Калькулятор упорядочивает введённые параметры и показывает расчётный ориентир, но не подтверждает материал, диапазон, присоединение и совместимость с входом контроллера. После расчёта сопоставляют рабочие условия с паспортом датчика, проверяют монтаж и сигнал. Если исходные данные неполны или относятся к разным режимам, результат возвращают на уточнение до оформления кода заказа.
Почему диапазон прибора не выбирают равным рабочему давлению?
Рабочий режим должен оставаться внутри диапазона измерения и учитывать максимальное давление, а не совпадать с границей шкалы. В исходном описании указан запас по давлению 1,67 раза; его применяют вместе с расчётом и паспортом, а не механически к любому прибору. Если шкала слишком мала, чувствительный элемент работает с перегрузкой и может выйти из строя.
Как не повредить капилляр при монтаже?
Трассу прокладывают без натяжения и острых перегибов, закрепляют её так, чтобы нагрузка не передавалась на присоединение. В исходных данных отдельно указано ограничение: радиус изгиба не должен быть менее 50 мм. После монтажа осматривают оболочку, соединения и устойчивость показаний. Если давление передаётся нестабильно, сначала проверяют капилляр, а не меняют настройки контроллера.
Что проверить при работе с агрессивной средой?
Проверяют совместимость материала чувствительного элемента, мембраны, корпуса и уплотнений с измеряемой средой. Затем сопоставляют температуру и давление с паспортом, оценивают присоединение и защиту от внешнего воздействия. Нельзя выбирать датчик по диапазону давления без проверки материалов: коррозия меняет точность и может повредить прибор. При сомнении уточняют состав среды и документированное исполнение.
