Поверка измерительного канала охватывает весь путь от точки отбора до отображения результата. Поверочное оборудование и записи выбирают по сигналу, диапазону, точности и доступности участка.
данные обновлены 2026-10-21 ·
1. Поверка измерительного канала

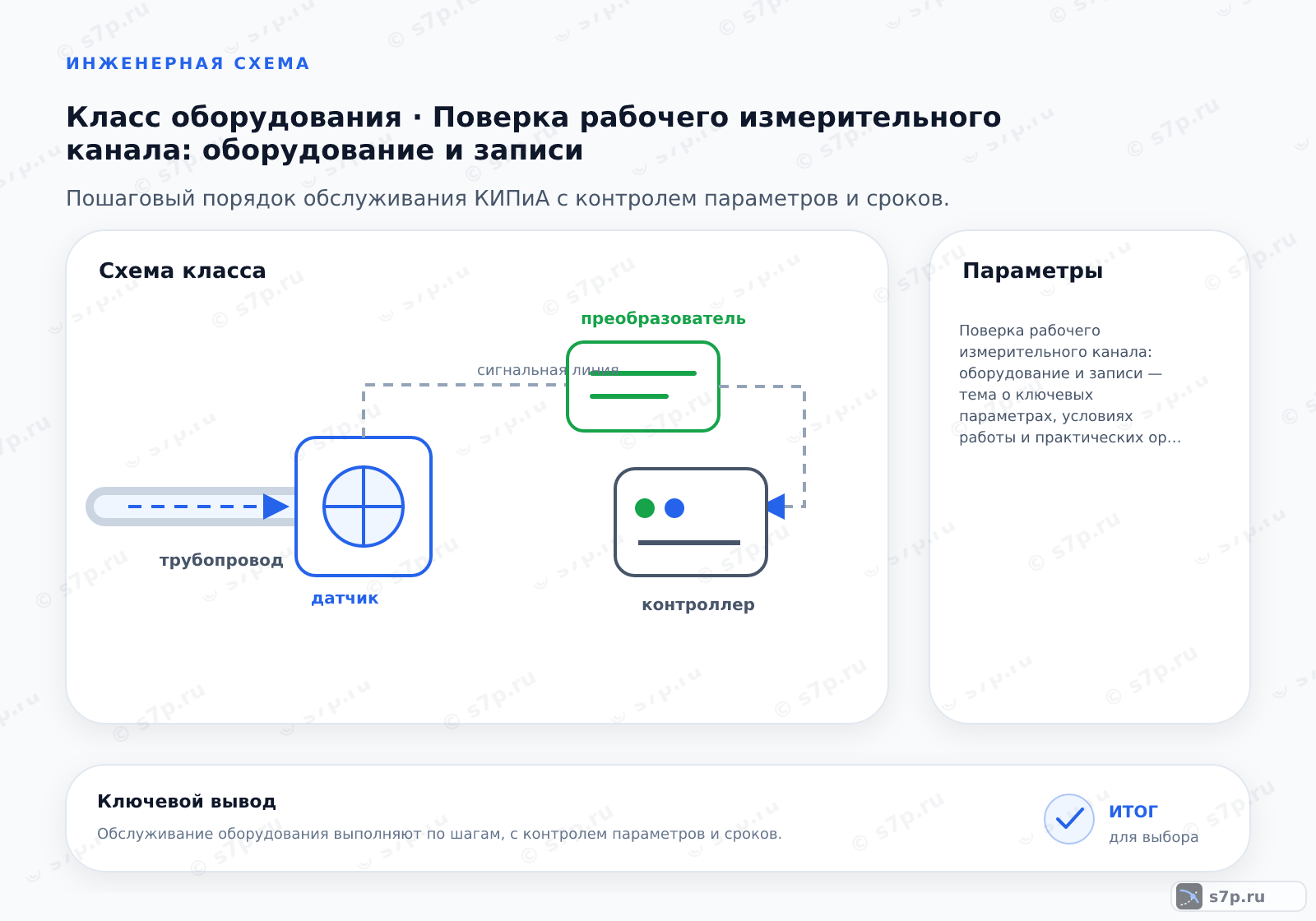

Поверяют не отдельный датчик, а весь путь измерения от точки отбора до записи результата. В него входят чувствительный элемент, преобразователь, кабель, входной модуль, программное масштабирование и отображение. Поэтому перед работой описывают схему канала, рабочее состояние оборудования и границы, в которых проверка может быть выполнена безопасно.
Оборудование для проверки подбирают по типу сигнала, диапазону, точности и способу подключения. Записи должны связывать прибор, эталон, условия, полученное значение и вывод о пригодности. Если участок недоступен или исходные данные отсутствуют, это фиксируют отдельно; пропуск сведения нельзя заменять предположением о нормальной работе.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Пошаговый порядок
Сначала идентифицируют канал и сверяют его со схемой, паспортом и маркировкой. Затем проверяют состояние среды, соединений, питания и защит, подключают эталонное оборудование предусмотренным способом и фиксируют исходное показание. Воздействие на канал выполняют контролируемо, чтобы отделить погрешность измерения от изменения самого технологического процесса.
После сравнения записывают показания на входе, в вычислительном блоке и на выходе системы. Если обнаружено расхождение, идут по цепочке от точки измерения к отображению, не меняя сразу все элементы. Завершение включает восстановление схемы, проверку герметичности и подтверждение того, что канал вернулся в рабочее состояние.
- Шаг 1—
3. Симптом -> причина -> решение
Плавающее показание связывают с нестабильной средой, помехой, плохим контактом, неисправностью датчика или неверной обработкой сигнала. Постоянное смещение проверяют по эталону и настройке масштабирования. Отсутствие показания ведёт к проверке питания, целостности цепи, входного модуля и программного состояния. Каждый симптом сначала подтверждают измерением.
Решение записывают вместе с причиной и способом проверки результата. После замены датчика повторяют контроль всего канала, а после изменения программы сверяют единицы и диапазон отображения. Если дефект не локализован, канал не объявляют исправным по совпавшему показанию: сохраняют ограничение и передают вопрос на дальнейшую диагностику.
Частые вопросы
Почему проверяют весь канал, а не только датчик?
Ошибка может возникнуть после датчика: в преобразователе, кабеле, входном модуле, масштабировании или отображении. Если сравнить только чувствительный элемент, расхождение на последующих участках останется незамеченным. Полная проверка связывает точку измерения с конечной записью и показывает, где именно меняется значение. Результат относят к конкретной схеме подключения и режиму.
Какие записи нужны для подтверждения проверки?
Фиксируют идентификацию канала, прибор и эталон, условия проведения, исходное показание, приложенное воздействие, полученный результат и вывод. Если была замена, настройка или ограничение доступа, это указывают отдельно. Запись должна позволять повторить маршрут проверки и понять, что подтверждено: датчик, передача сигнала, вычисление или весь канал целиком.
Что делать при расхождении показания с эталоном?
Сначала повторяют измерение и проверяют правильность подключения эталона, единицы и условия среды. Затем идут по цепочке от точки отбора к отображению: датчик, преобразователь, кабель, вход, программа. Не меняют сразу все элементы, иначе причина потеряется. После устранения подтверждённого дефекта проводят повторную проверку всего канала и обновляют запись.
Как отличить помеху от неисправности датчика?
Наблюдают сигнал при неизменном режиме и сравнивают его с независимым измерением. Проверяют экранирование, заземление, маршрут кабеля, клеммы и питание. Если нестабильность появляется только при работе соседнего оборудования, вероятна помеха; если смещение сохраняется при стабильной среде и исправной цепи, проверяют датчик и преобразователь. Вывод подтверждают повторным тестом.
Нужно ли повторять проверку после замены кабеля?
Да, потому что меняются сопротивление, экранирование, полярность и условия передачи сигнала. После замены сверяют маркировку, целостность, защитный проводник и соответствие схемы, затем проверяют показание на входе и конечное отображение. Если кабель проходит в другой трассе, дополнительно оценивают влияние помех. Прежняя запись остаётся историей старой конфигурации.
Когда канал нельзя признавать исправным?
Канал не признают исправным, если причина расхождения не локализована, часть цепи недоступна, условия проверки не соответствуют рабочим или результат подтверждён только на одном участке. Также нужна остановка вывода, если отсутствует идентификация прибора или запись нельзя связать с конкретной конфигурацией. В таком случае фиксируют ограничение и назначают дополнительную диагностику.
