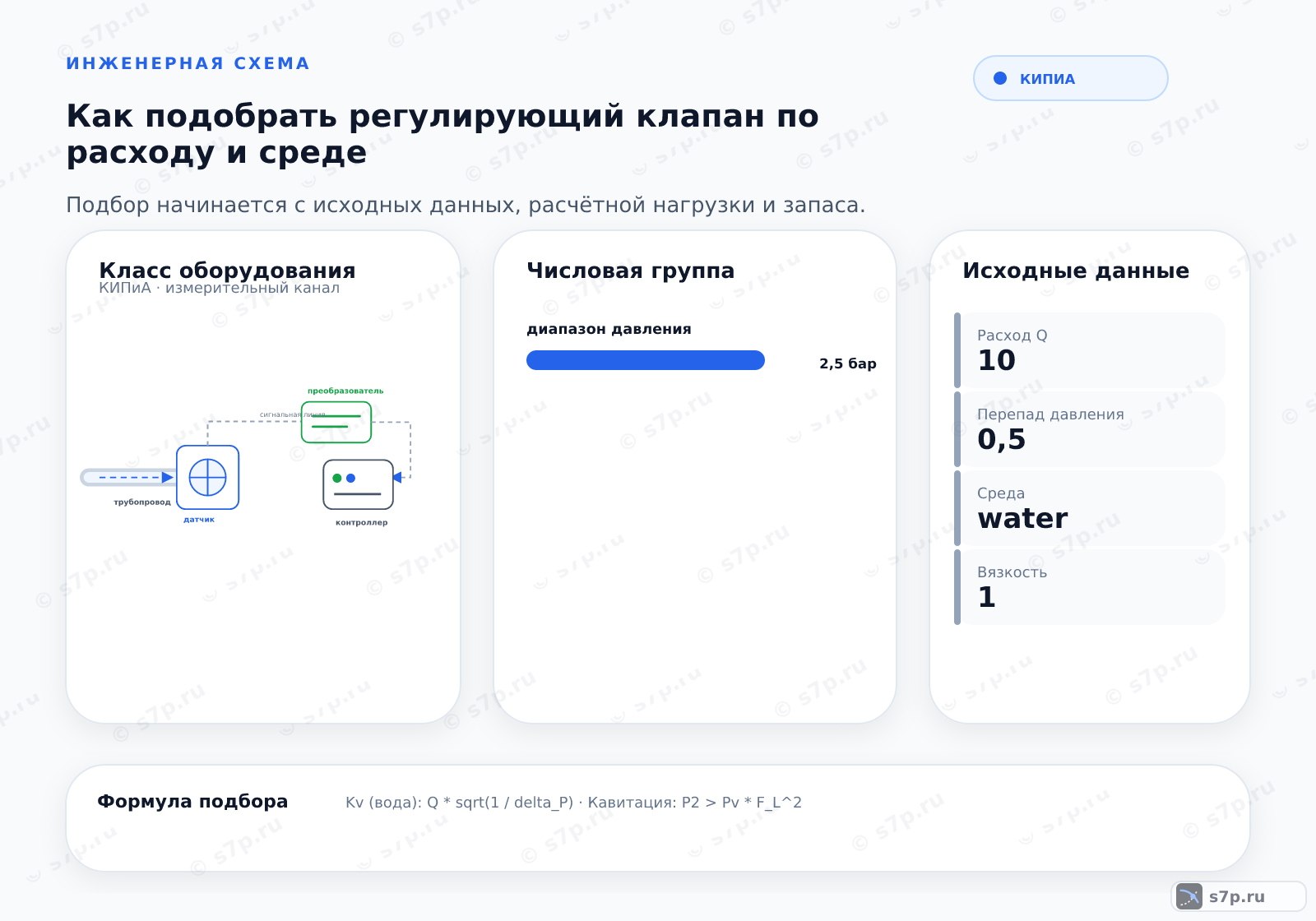

Регулирующий клапан подбирают по среде, диапазону расхода, давлению, температуре, перепаду и требуемому положению затвора. Пропускную способность рассматривают вместе с кавитационным режимом, шумом, материалами корпуса и уплотнений, характеристикой привода и сопротивлением контура, чтобы регулирование оставалось устойчивым во всём рабочем диапазоне.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как выбрать клапан по расходу и перепаду давления

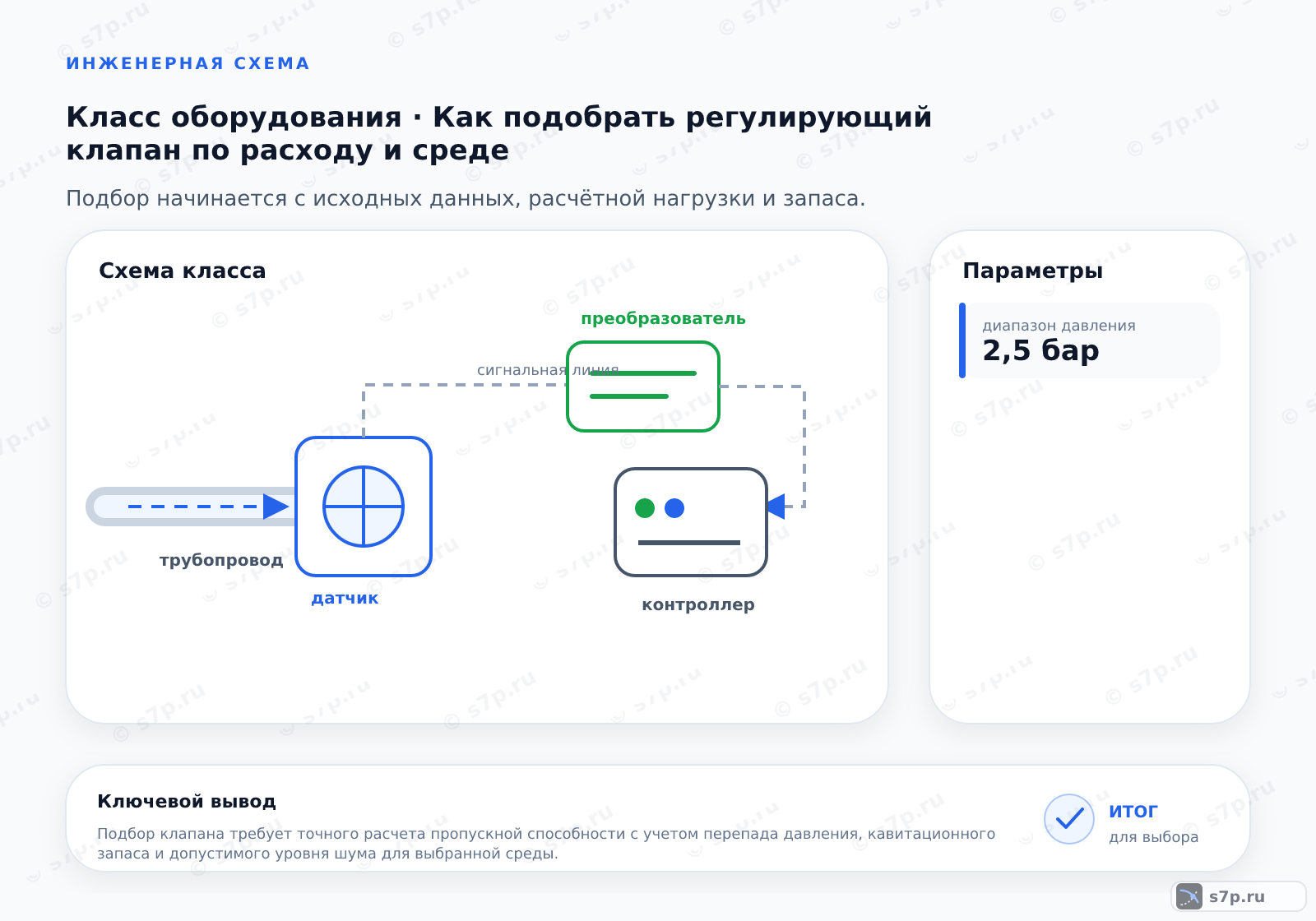

Регулирующий клапан выбирают как часть гидравлического контура, а не как отдельный корпус с подходящим присоединением. Сначала описывают среду, диапазон расхода, рабочее давление, температуру, перепад на клапане и требуемое положение затвора. Затем проверяют пропускную способность, кавитационный режим, шум, материал корпуса и уплотнений.
Расчётная точка должна отражать не только максимальную нагрузку, но и режим, в котором клапан чаще регулирует. Слишком малая пропускная способность оставляет затвор почти открытым, а слишком большая ухудшает управляемость. Результат сопоставляют с паспортом привода, характеристикой клапана и сопротивлением остальных участков.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
2. Калькулятор подбора
В расчётную форму вносят максимальный и минимальный расход, рабочее давление, температуру среды, давление пара и потери в трубах. Эти входы описывают нагрузку и доступный перепад, по которому оценивают способность клапана пропускать требуемый поток. Единицы и точки измерения проверяют до запуска расчёта.
Результат калькулятора не отменяет проверки кавитации, шума, материала и усилия привода. Если давление меняется по режиму, рассматривают весь диапазон, а не только отдельную строку. Полученную характеристику сверяют с паспортом системы и клапана, чтобы не выдать подходящий на бумаге размер за готовое решение.
3. Исходные данные для расчёта
Максимальный расход задаёт верхнюю нагрузку, минимальный показывает требование к устойчивому регулированию, а рабочее давление и потери в трубах помогают определить перепад на арматуре. Температура среды описывает тепловую нагрузку материалов. Давление пара используют для проверки склонности жидкой среды к кавитации, если такой режим применим.
Перед подбором уточняют состав и чистоту среды, направление потока, способ присоединения и характер привода. Нельзя переносить давление в котле на давление перед клапаном без схемы и гидравлического расчёта. Каждое поле связывают с паспортом системы, измерением или расчётной моделью, чтобы видеть происхождение исходного значения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальный расход | 15 м³/ч | м³/ч | инженерная практика; паспорт системы |
| Минимальный расход | 2 м³/ч | м³/ч | инженерная практика; паспорт системы |
| Рабочее давление | 1.5 бар | бар | инженерная практика; паспорт котла |
| Температура среды | 70 °C | °C | инженерная практика; паспорт системы |
| Давление пара | 0.3 бар | бар | инженерная практика; таблица свойств воды |
| Потери в трубах | 0.2 бар | бар | инженерная практика; гидрорасчет |
4. Диаграмма зависимости
Диаграмма показывает связь расхода, перепада давления и пропускной способности. По ней проверяют рабочую область и понимают, как изменение положения затвора отражается на потоке. Для оценки пригодности рассматривают характерную рабочую точку и крайние режимы, поскольку отдельный удачный режим не гарантирует устойчивое регулирование во всём диапазоне.
При интерпретации диаграммы отдельно оценивают кавитационный запас, скорость среды и акустическую нагрузку. Выход за допустимую область означает необходимость изменить размер, характеристику, ступенчатое снижение давления или схему обвязки. Увеличивать шкалу расчёта без проверки паспорта нельзя: это не устраняет физическое ограничение клапана.
5. Типичные ошибки подбора
Ошибки подбора появляются, когда клапан выбирают по диаметру трубопровода или максимальному расходу без проверки рабочего диапазона. Недостаточная пропускная способность заставляет использовать крайнее положение, а чрезмерная делает малое перемещение затвора слишком чувствительным. Отдельно проверяют перепад давления, кавитацию, шум и способность привода преодолеть усилие среды.
Материал корпуса и уплотнений сопоставляют с температурой и составом среды, а не с внешним видом арматуры. При наладке проверяют направление потока, герметичность, ход привода и реакцию на команду. Если клапан заедает или расход не следует заданию, сначала осматривают обвязку, фильтр и механическую часть, затем меняют расчётные параметры.
Частые вопросы
Какие данные нужны для выбора клапана по рабочей точке?
Нужны максимальный и минимальный расход, давление до и после клапана, температура, состав и состояние среды, а также потери в трубопроводе. Для привода уточняют направление действия, усилие и сигнал управления. Рабочую точку сопоставляют с крайними режимами, потому что клапан, подходящий по максимальному потоку, может плохо регулировать при малой нагрузке.
Почему нельзя подобрать регулирующий клапан по диаметру трубы?
Диаметр описывает присоединение, но не пропускную способность и не характеристику регулирования. У клапанов с одинаковым присоединением отличаются проход, форма затвора, допустимый перепад давления и требования к приводу. Поэтому сначала считают расход и рабочий перепад, затем проверяют кавитацию, шум, материалы и паспортную характеристику.
Как обнаружить риск кавитации до монтажа?
Сопоставляют давление перед клапаном, давление после него, температуру среды и её давление насыщения. Затем проверяют режим по расчётной характеристике и ограничениям изготовителя. Если перепад велик, оценивают ступенчатое снижение давления, другой тип затвора или изменение схемы. По расходу отдельно риск не определить, поэтому исходные точки должны относиться к общей гидравлической схеме.
Что выбрать для загрязнённой или агрессивной среды?
Проверяют совместимость корпуса, затвора, штока и уплотнений с составом среды, температурой и возможными включениями. Для загрязнённой среды оценивают фильтрацию, доступность очистки и вероятность заедания. Для агрессивной среды важны стойкость материалов и герметичность соединений. Название материала без уточнения условий не подтверждает пригодность исполнения.
Почему клапан шумит после ввода в работу?
Шум может быть связан с чрезмерным перепадом давления, высокой скоростью среды, кавитацией, неправильной характеристикой затвора или вибрацией обвязки. Сначала фиксируют режим и положение клапана, затем проверяют давление перед и после него, направление потока, крепление и состояние фильтра. Изменение настройки привода без проверки гидравлики может только переместить проблему в другой режим.
Как понять, что приводу не хватает усилия?
Признаки — остановка до заданного положения, рывки, возврат при росте перепада и несоответствие команды фактическому ходу. Проверяют направление, механическое сопротивление, шток, сальник, давление среды и настройку ограничителей. Затем сопоставляют требуемое усилие с паспортом привода и клапана. Нельзя компенсировать недостаток усилия произвольным повышением сигнала управления.
