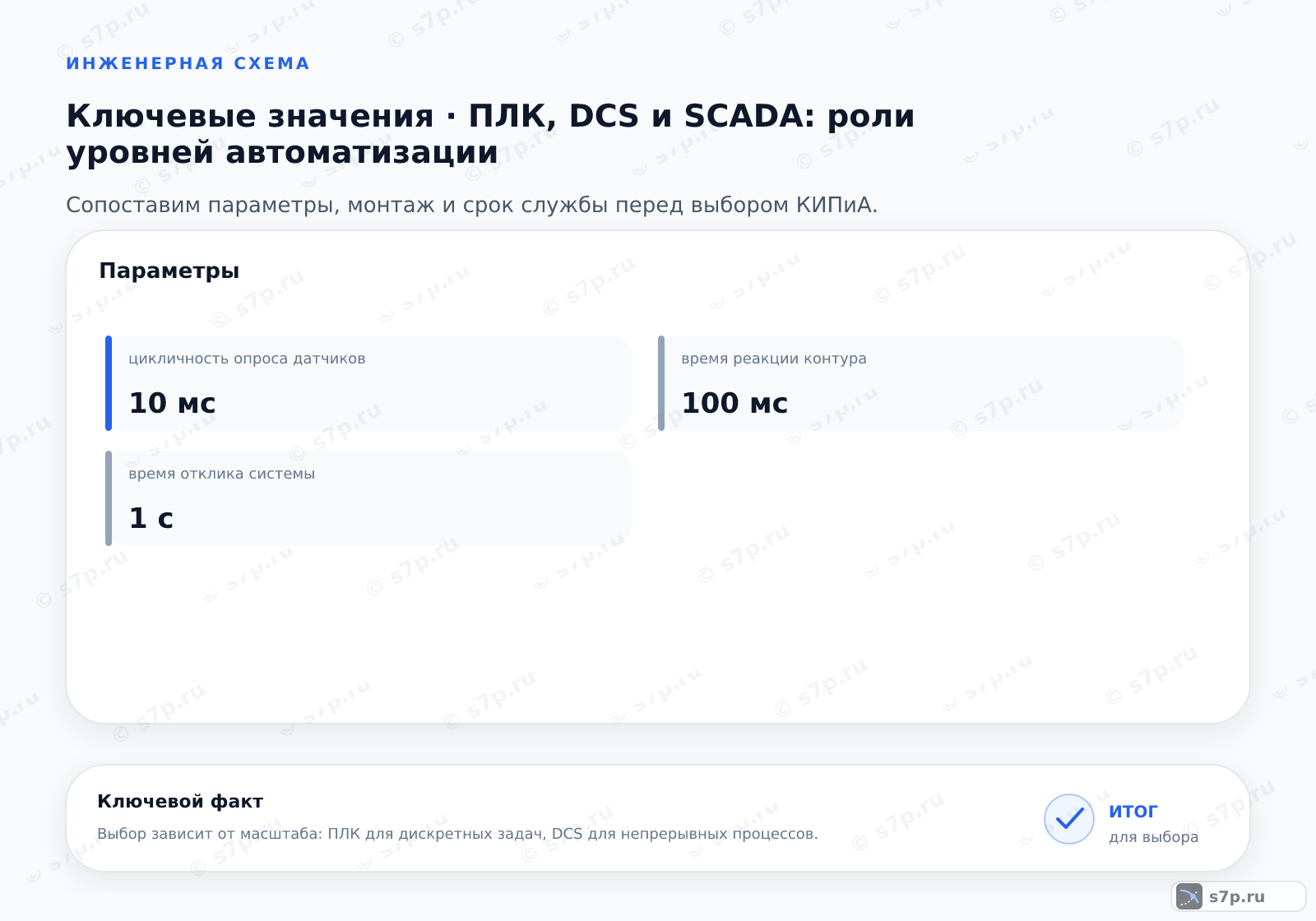

ПЛК управляет оборудованием, DCS интегрирует процессы, SCADA визуализирует данные. Архитектура: ПЛК — автономный контроллер, DCS — распределенная сеть. Скорость реакции: ПЛК часто работает за миллисекунды, DCS — за 100–500 мс.
данные обновлены 2026-10-21 ·
1. ПЛК, DCS и SCADA

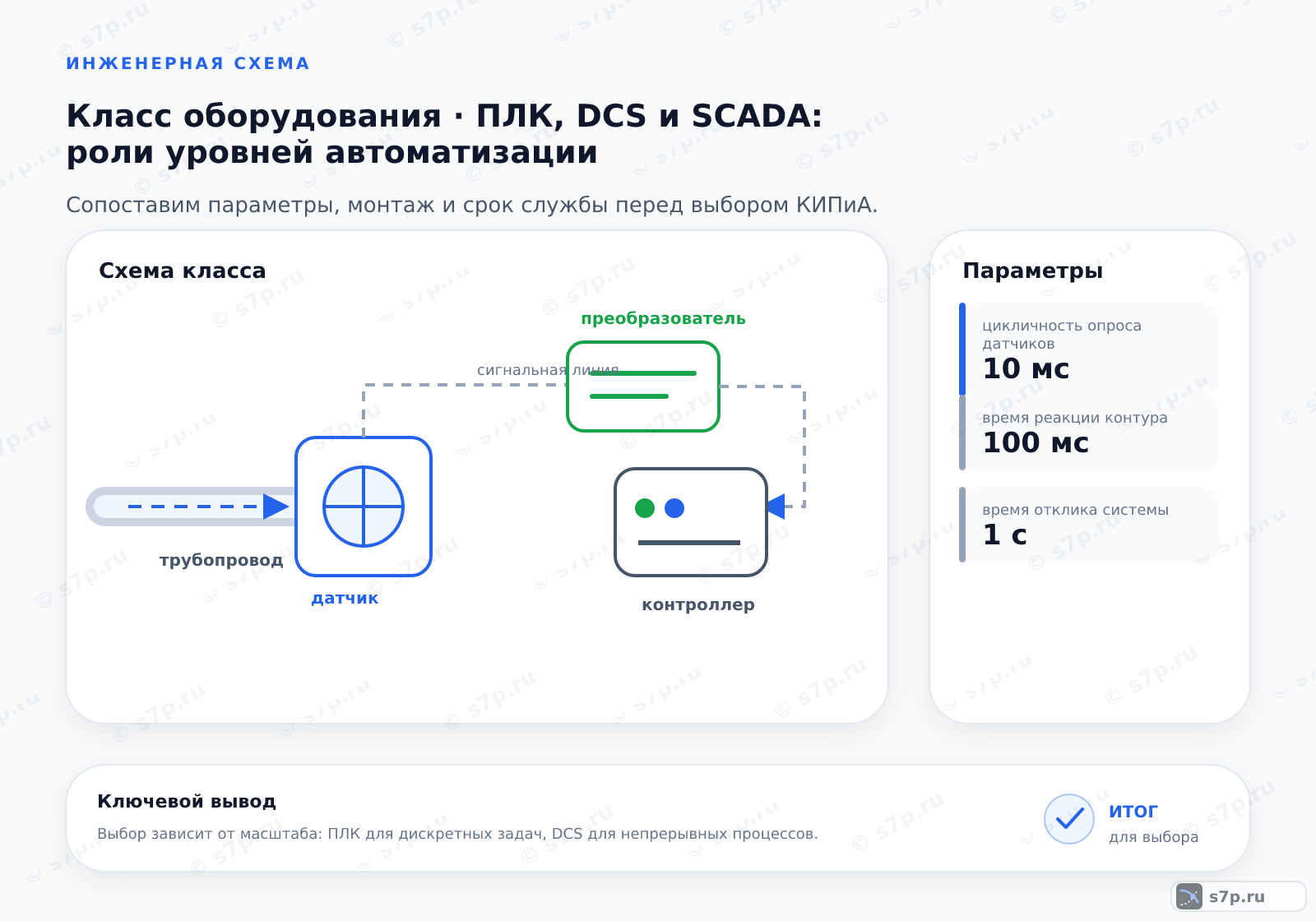

ПЛК, DCS и SCADA выполняют разные функции внутри автоматизированной системы. ПЛК обрабатывает сигналы и выдаёт команды локальному оборудованию, DCS объединяет распределённые контуры процесса, а SCADA показывает состояние, тревоги и историю оператору. Границы между уровнями задают архитектурой связи, требованиями к резервированию и способом обслуживания.
Выбор начинают с объекта управления и ответственности каждого уровня. Определяют, какие действия должны выполняться рядом с оборудованием при потере связи, какие данные нужны оператору и где хранятся настройки. Если эти границы не описаны, визуализация может продолжать показывать состояние, хотя локальная команда уже не исполняется.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».

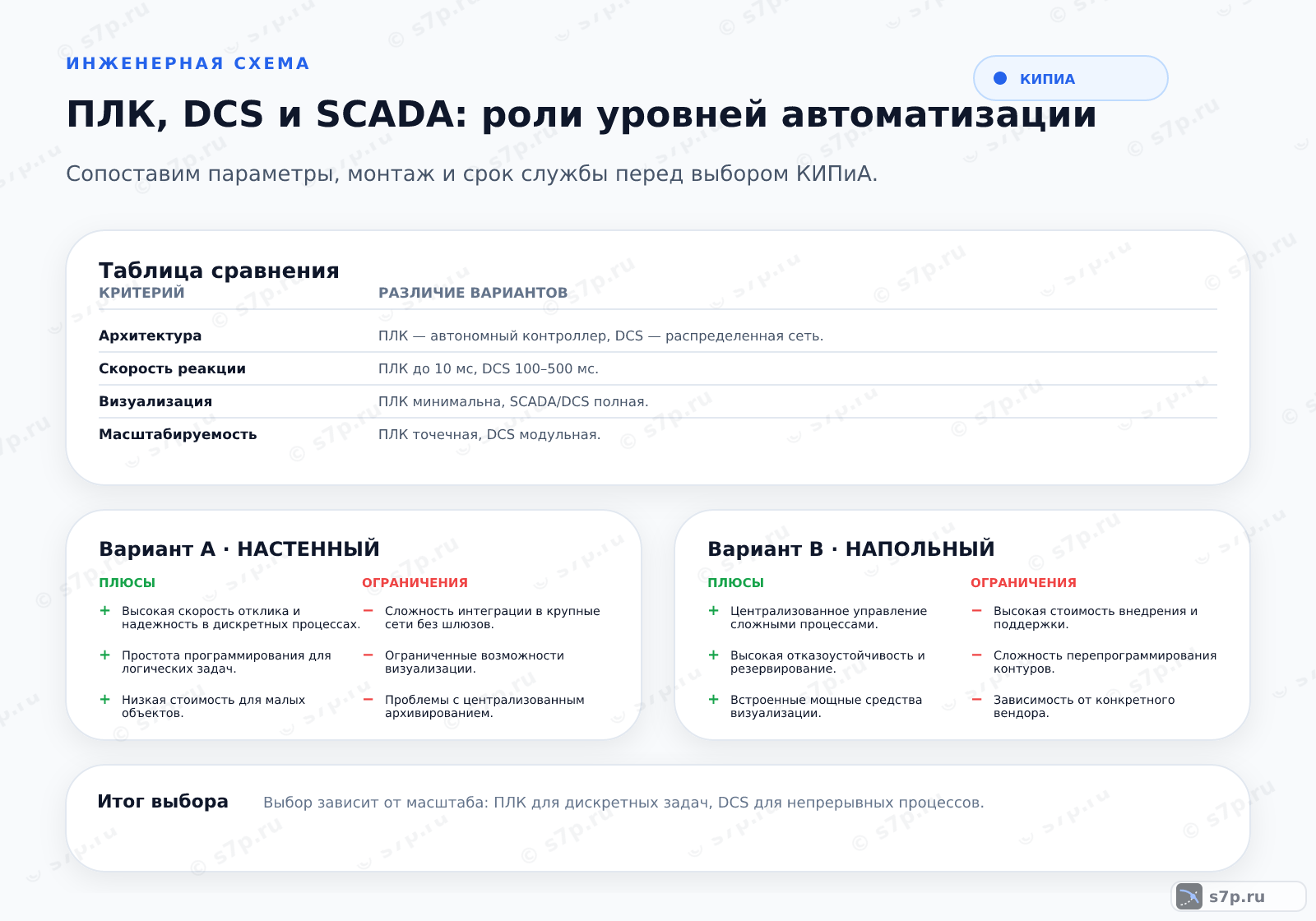

2. Таблица сравнения
Сравнительная таблица полезна, если читать её по одинаковым критериям: место выполнения логики, распределение модулей, реакция на отказ связи, масштабирование, диагностика и требования к персоналу. Стоимость лицензии нельзя сопоставлять отдельно от состава серверов, сетевой инфраструктуры, резервных компонентов и трудоёмкости сопровождения.
Для локального участка важны предсказуемая реакция и доступность ручного режима. Для распределённого процесса — согласованность контуров, единая диагностика и управление версиями. SCADA оценивают по отображению и архиву, но не принимают за замену контроллера: интерфейс оператора не должен быть единственным местом, где реализована защитная логика.
3. Определения вариантов
ПЛК — самостоятельное устройство управления с программируемыми входами и выходами. DCS обеспечивает распределение функций процесса между узлами и связывает их общей системой управления. SCADA обеспечивает наблюдение, обмен данными, тревоги и архивирование на программном уровне. Эти определения описывают роли, а конкретная платформа может объединять разные роли в едином комплекте.
При чтении проектной документации уточняют, где выполняется алгоритм, где формируется аварийное действие и где только отображается результат. Такое разделение помогает не переносить защиту в операторский интерфейс и понимать, какие компоненты останутся работоспособными при отказе сети, сервера или отдельного контроллера.
4. Когда что применять
Для конвейера, водоканала или участка упаковки часто достаточно связки ПЛК и SCADA, если локальное управление отделено от операторского наблюдения. Для нефтепереработки и ТЭЦ с взаимосвязанными контурами применяют распределённую архитектуру DCS вместе с визуализацией. Это не универсальное правило, а отправная точка для анализа технологической структуры.
Сопоставляют состав удалённых узлов, требования к резервированию, сложность алгоритмов и доступность специалистов. Отдельно описывают обмен между уровнями, режим при потере связи и восстановление после перезапуска. Схема считается согласованной только тогда, когда локальная автоматика, диспетчерские функции и журналы событий не противоречат друг другу.
| Значение | Источник |
|---|---|
| Управление конвейером: ПЛК + SCADA. | инженерная практика; типовые решения |
| Нефтепереработка: DCS + SCADA. | инженерная практика; типовые решения |
| Водоканал: ПЛК + SCADA. | инженерная практика; типовые решения |
| ТЭЦ: DCS + SCADA. | инженерная практика; типовые решения |
| Цех упаковки: ПЛК + SCADA. | инженерная практика; типовые решения |
5. Эксплуатация
Эксплуатационные затраты складываются из аппаратной части, лицензий, сетевой инфраструктуры, резервирования, обновлений и работы персонала. ПЛК может потребовать меньше компонентов на локальном участке, но при расширении растут требования к структуре программы и диагностике. DCS несёт более сложную инфраструктуру, зато распределяет функции и средства контроля по процессу.
SCADA требует управления правами, архивами, тревогами и резервными копиями. При сравнении вариантов учитывают не только первоначальное внедрение, но и доступность запасных модулей, перенос конфигурации, обучение и восстановление после сбоя. Документированные адреса сигналов и версии программ сокращают зависимость от единственного специалиста и упрощают поиск ошибки.
Частые вопросы
Что оставить работоспособным при потере связи с SCADA?
Локальный контроллер должен продолжать выполнять разрешённую логику управления и защиты, если это предусмотрено проектом. SCADA в таком случае теряет отображение или архив, но не должна быть единственным источником команды для безопасного состояния. Проверяют реакцию при обрыве сети, восстановление обмена, фиксацию тревоги и отсутствие повторного запуска без согласованного условия.
Когда ПЛК предпочтительнее распределённой системы?
ПЛК удобен для локального оборудования или ограниченного участка, где логика понятна, сигналы сосредоточены и обслуживание выполняется закреплённой командой. Распределённая система оправдана при взаимосвязанных контурах, удалённых узлах и необходимости единого управления процессом. Сравнивают не масштаб предприятия, а структуру алгоритмов, требования к резервированию и последствия отказа связи.
Можно ли использовать SCADA без ПЛК или DCS?
SCADA может получать данные от совместимых устройств и отображать их, но сама по себе не заменяет локальную логику управления. Нужно определить, где выполняются алгоритмы, защиты и обработка отказов. Если интерфейс только показывает состояние, его отказ не должен привести к опасной команде. Архитектуру проверяют по схеме обмена и сценариям потери связи.
Как сравнить стоимость ПЛК и DCS без искажения оценки?
Считают весь жизненный цикл: контроллеры, модули ввода и вывода, серверы, сеть, резервирование, лицензии, проектирование, наладку, обучение и поддержку. Отдельно оценивают перенос конфигурации и доступность замены. Сравнение только цены центрального устройства неполно, потому что эксплуатационные расходы и требования к специалистам могут определять итоговую нагрузку сильнее закупки.
Почему данные в SCADA отличаются от значения на контроллере?
Проверяют адрес сигнала, единицы, масштабирование, время обновления и состояние качества данных. Затем сопоставляют значение на клемме, в модуле ввода, в программе контроллера и в теге SCADA. Причина может быть в неверном типе входа, задержке обмена, преобразовании единиц или старом проекте. Исправляют найденный участок и повторяют сверку по цепочке.
Что документировать перед расширением автоматизированной системы?
Фиксируют карту сигналов, адреса, сетевые связи, версии программ, резервные копии, режимы отказа и границы ответственности между уровнями. Для каждого нового сигнала описывают источник, обработку, отображение, тревогу и команду. Также проверяют нагрузку существующей инфраструктуры и возможность безопасного отката. Без этой информации расширение может нарушить уже работающие контуры.
