1. Что такое pID-регулятор
ПИД-регулятор сопоставляет заданное и измеренное значение и формирует управляющее воздействие по величине отклонения и его изменению. Пропорциональная часть реагирует на текущее расхождение, интегральная учитывает накопленную ошибку, а дифференциальная оценивает скорость изменения. Смысл настройки состоит в согласовании этих реакций с инерцией объекта и исполнительного механизма.
Перед настройкой проверяют сам измерительный канал, направление действия регулятора и диапазон выхода. Если датчик смещён, клапан заедает или объект не заполнен рабочей средой, изменение коэффициентов не устранит причину. Параметры рассматривают вместе с расположением датчика, задержкой привода и фактическим расходом через контур.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
2. Устройство и принцип работы
В цикле регулирования датчик передаёт значение в контроллер, где вычисляется ошибка относительно задания. Алгоритм складывает действия составляющих и ограничивает выход в пределах, допустимых для привода. Клапан или другой исполнительный орган меняет воздействие на объект, после чего обновлённое измерение возвращается в регулятор.
Последовательность настройки начинают с проверки направления и наблюдения за реакцией объекта. Сначала оценивают пропорциональное действие, затем добавляют интегральное для устранения остаточного отклонения и только при необходимости используют дифференциальное. После каждого изменения ждут устойчивой реакции и фиксируют результат, чтобы не смешать эффект разных параметров.
- Шаг 1Установить интегральную и дифференциальную составляющие в ноль.
- Шаг 2Постепенно увеличивать пропорциональный коэффициент до появления колебаний.
- Шаг 3Вернуть коэффициент на 50-70% от предела колебаний.
- Шаг 4Ввести интегральную составляющую для устранения статической ошибки.
- Шаг 5Проверить реакцию системы на изменение нагрузки.
- Шаг 6Зафиксировать параметры в памяти контроллера.
3. Ключевые параметры
Для рабочего контура сопоставляют давление, температуру теплоносителя, время интегрирования, коэффициент усиления, расход, погрешность датчика и время отклика клапана. Эти величины определяют, насколько быстро система реагирует и какой объём ошибки попадает в алгоритм. Быстрый привод при медленном измерении искажает картину не меньше, чем неверный коэффициент.
Паспортные ограничения проверяют до выбора параметров управления. Отдельно смотрят насыщение выхода, фильтрацию измерения, люфт и направление движения клапана. Если рабочая точка меняется по нагрузке, настройки проверяют в характерных режимах, потому что коэффициенты, подходящие для конкретного сопротивления контура, не всегда сохраняют устойчивость при другом.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление в системе | 2 бар | бар | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 75 °C | °C | инженерная практика; сверить по паспорту |
| Время интегрирования | 30 с | с | инженерная практика; сверить по паспорту |
| Коэффициент усиления | 1.5 — | — | инженерная практика; сверить по паспорту |
| Расход теплоносителя | 1.2 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Погрешность датчика | 0.5 °C | °C | инженерная практика; сверить по паспорту |
| Время отклика клапана | 45 с | с | инженерная практика; сверить по паспорту |
4. Схема работы

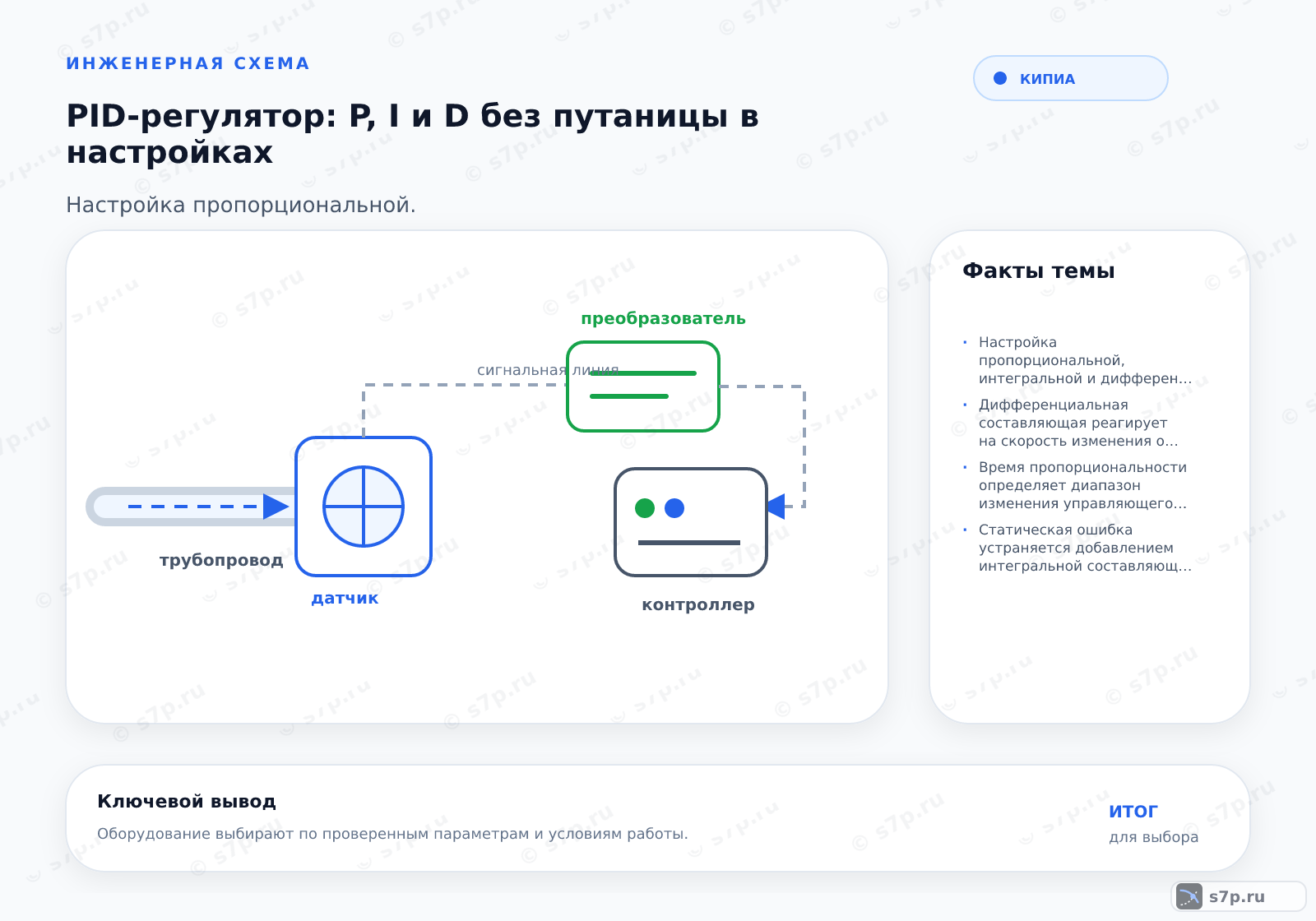

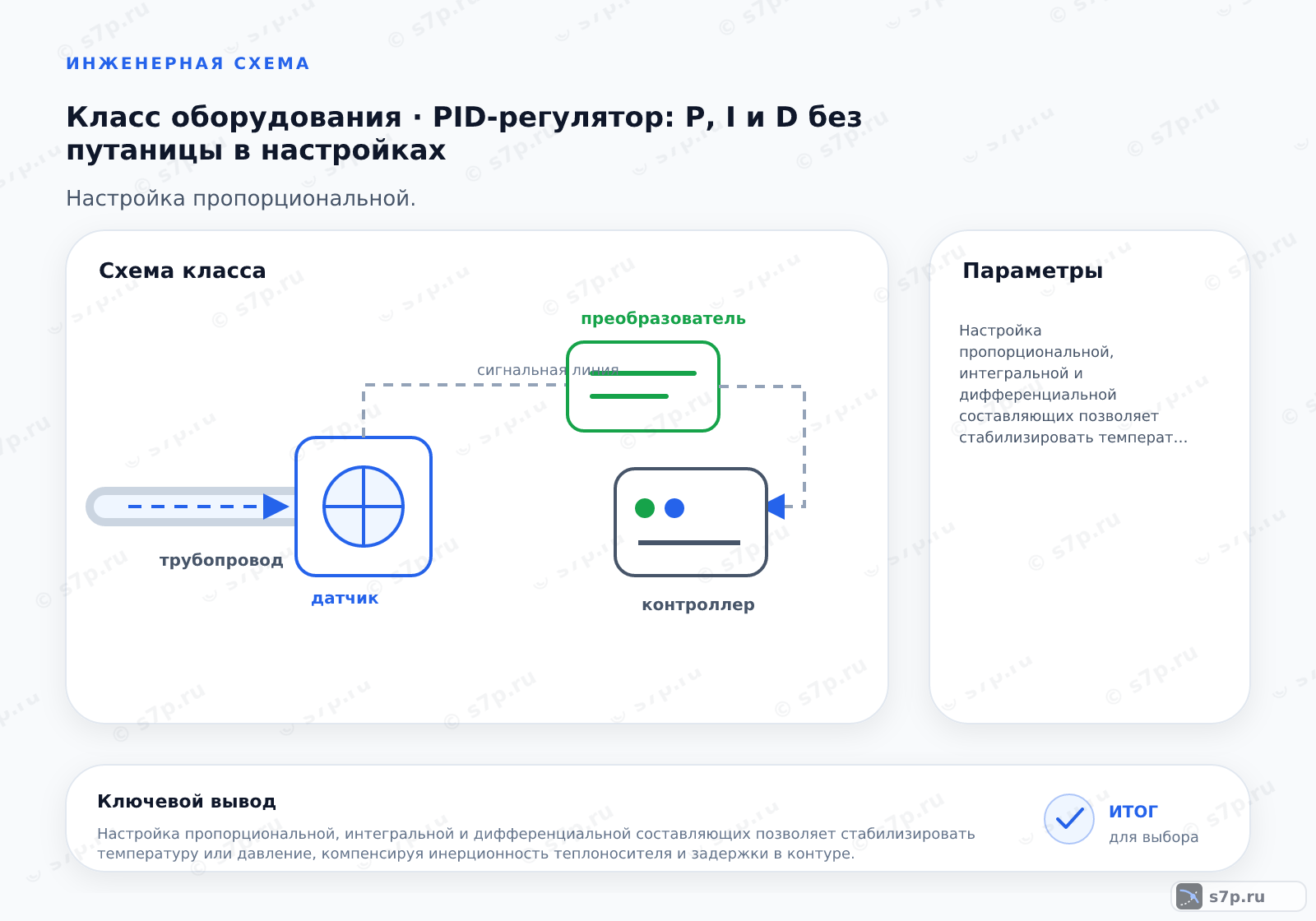

Схема ПИД-контура включает объект регулирования, датчик, контроллер и исполнительный механизм с обратной связью. Команда проходит от расчёта ошибки к выходу, а результат измеряется в точке, связанной с заданием. Расстояние до датчика, объём теплоносителя и задержка клапана формируют динамику, которую нельзя оценить только по экрану контроллера.
Для проверки записывают задание, измеренное значение, выход регулятора и фактическую реакцию объекта. Колебания на входе отделяют от колебаний, вызванных алгоритмом, сопоставляя их с движением привода. Если выход достигает ограничения, сначала проверяют гидравлическую или механическую причину, а не увеличивают усиление.
5. Виды и разновидности
П-регулятор использует пропорциональную составляющую, ПИ объединяет пропорциональное и интегральное действие, а ПИД добавляет реакцию на скорость изменения ошибки. Релейный вариант работает переключением состояний и отличается от непрерывного управления характером воздействия на объект. Выбор связан с требованиями к точности, инерцией процесса и типом привода.
Непрерывный регулятор требует устойчивого измерения и понятной границы выхода, тогда как релейная схема допускает более простую логику, но может вызвать частые переключения. При сравнении учитывают способ подавления шума, возможность ручного режима, журналирование параметров и поведение при обрыве датчика.
| Значение | Источник |
|---|---|
| П-регулятор: только пропорциональная составляющая. | инженерная практика; сверить по паспорту |
| ПИ-регулятор: пропорциональная и интегральная. | инженерная практика; сверить по паспорту |
| ПИД-регулятор: все три составляющие. | инженерная практика; сверить по паспорту |
| Релейный регулятор: двухпозиционное управление. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Колебания возникают не только из-за чрезмерного усиления. Их вызывают задержка измерения, люфт привода, неверное направление действия, насыщение выхода и скачки нагрузки. Перед изменением настройки проверяют калибровку датчика, свободный ход клапана, фильтр и соответствие фактического сигнала выбранному входу.
Если система медленно возвращается к заданию, анализируют интегральное действие и ограничение выхода. Если объект быстро реагирует и перерегулирует, оценивают задержку, шум и вклад дифференциальной части. Каждое изменение проверяют на устойчивом режиме, записывая наблюдение; перенос параметров с другого контура без сопоставления динамики ненадёжен.
Частые вопросы
Как понять, что колебания вызваны настройкой, а не клапаном?
Сопоставляют измеренное значение, выход регулятора и фактическое движение привода. Если команда меняется плавно, а клапан движется рывками или не доходит до положения, ищут механическую причину. Если привод следует команде, но значение продолжает колебаться, проверяют задержку датчика, направление действия, фильтрацию и коэффициенты. Диагностику проводят последовательно, отделяя причины друг от друга.
Когда достаточно ПИ-регулятора без дифференциальной части?
ПИ-регулятор подходит, когда нужно убрать остаточное отклонение, а сигнал не даёт устойчивой информации о скорости изменения. Дифференциальная часть может усиливать измерительный шум и потому требует обоснования. Решение принимают по реакции объекта, качеству датчика и задержке привода. Если система устойчива при пропорциональном и интегральном действии, добавлять дополнительную составляющую без наблюдаемой причины не нужно.
Что проверить до изменения коэффициентов ПИД?
Проверяют калибровку и направление сигнала, соответствие задания измеряемой величине, свободный ход клапана, наличие среды и фактический расход через контур. Также смотрят ограничение выхода и задержку измерения. Если причина колебаний находится в воздухе, засоре, плохом контакте или неверной обвязке, изменение коэффициентов только меняет проявление неисправности и затрудняет последующую диагностику.
Почему интегральная составляющая не устраняет остаточную ошибку?
Интегральное действие не сможет убрать ошибку, если выход уже достиг ограничения, исполнительный орган не перемещается или измерительный канал имеет постоянное смещение. Сначала проверяют пределы выхода, привод, сигнал датчика и направление регулирования. Затем оценивают скорость накопления интеграла и реакцию объекта. При смене режима накопленное значение также может требовать контролируемого сброса.
Как сравнить ПИД и релейное управление для конкретного объекта?
Сравнивают требуемую точность, допустимые колебания, инерцию процесса, ресурс исполнительного механизма и качество обратной связи. Релейная схема проще и понятна для дискретных состояний, но вызывает переключения около границы. ПИД даёт непрерывное воздействие, однако требует корректного измерения и настройки. Оценивать нужно не название алгоритма, а устойчивое поведение объекта в рабочем режиме.
Что делать после замены датчика в ПИД-контуре?
Сверяют диапазон, единицы, полярность и место установки нового датчика, затем проверяют показания на входе контроллера. До включения автоматического воздействия убеждаются, что измерение меняется в правильную сторону и соответствует состоянию объекта. После этого наблюдают реакцию привода, проверяют ограничения и при необходимости заново оценивают настройку. Старые коэффициенты не считают подтверждёнными только потому, что прибор похож.
