Итоговая погрешность измерительного канала формируется как сумма абсолютных значений вкладов всех звеньев цепи, включая датчик, преобразователь, кабель и вторичный прибор, что требует обязательного учета температурных коэффициентов и качества монтажа для обеспечения точности системы. Не игнорируйте температурные коэффициенты при расчете. Избегайте механических напряжений в корпусе датчика.
данные обновлены 2026-10-21 ·
1. Коротко: Погрешность всего измерительного канала: как её оценить за несколько шагов

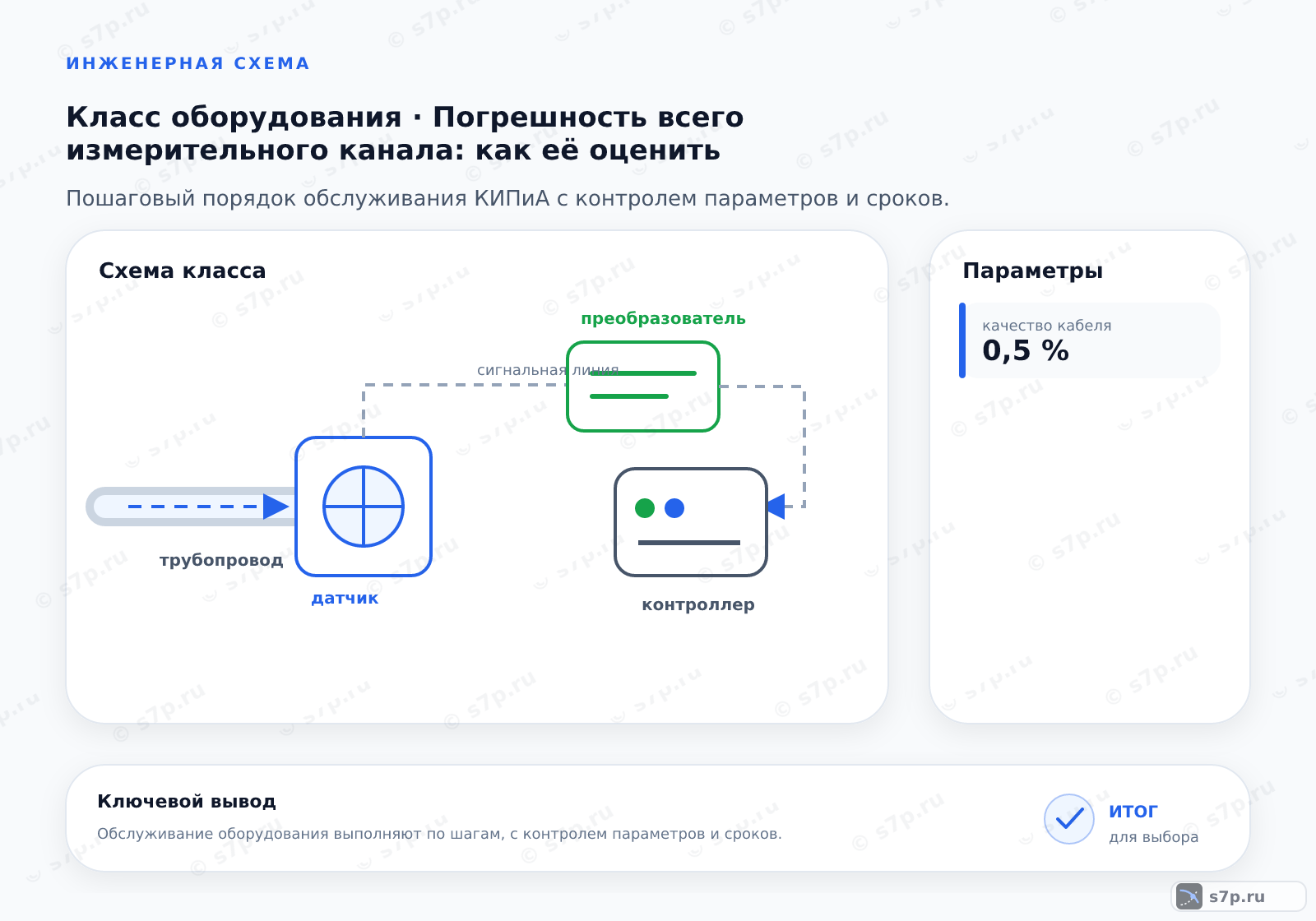

Погрешность измерительного канала складывается из вкладов датчика, преобразователя, кабеля и вторичного прибора. В исходной оценке учитывают абсолютные значения вкладов, а температурные коэффициенты рассматривают отдельно для каждого звена. Такой подход не позволяет скрыть слабое место за хорошими характеристиками одного элемента и показывает, где проверка монтажа влияет на итог.
До расчёта описывают весь путь сигнала и единицы измеряемой величины. Затем собирают паспортные данные, условия среды и сведения о кабеле, проверяют герметичность импульсных линий и состояние чувствительного элемента. Если часть данных отсутствует, результат помечают как неполный и не заменяют неизвестный вклад нулём.
Текущая страница в тематической подборке.
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Аналоговые сигналы и токовые петли».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Подбор и техническое задание».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Защиты, блокировки и функциональная безопасность».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».

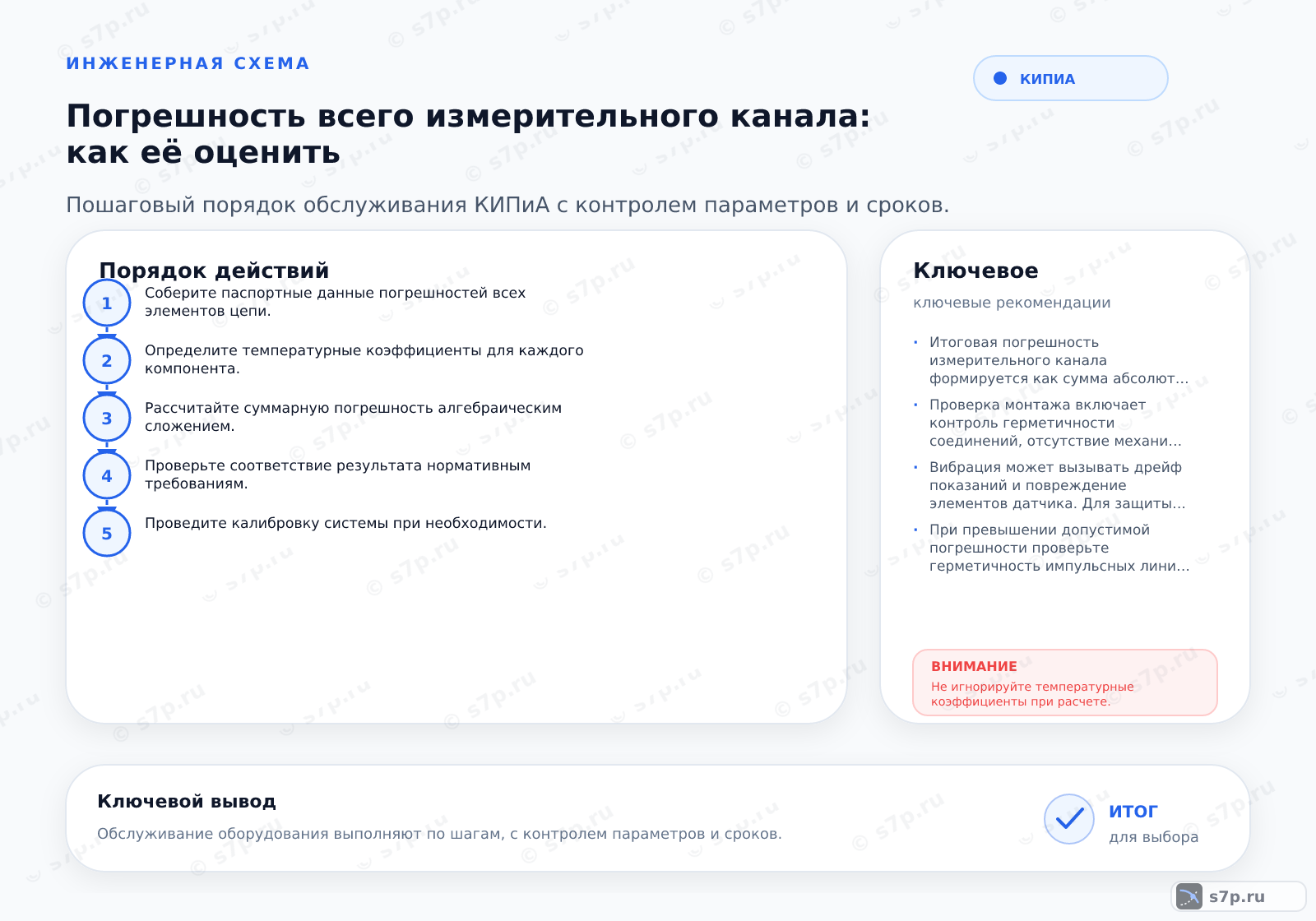

2. Пошаговый порядок
Порядок оценки начинают с перечня всех звеньев канала и их паспортных погрешностей. Для каждого элемента определяют температурный коэффициент, условия, при которых он действует, и направление влияния на показание. Затем выбирают принятую методику сложения и сопоставляют суммарную оценку с нормативным требованием проекта.
После расчёта проверяют канал на месте: состояние датчика, преобразователя, кабеля, вторичного прибора и импульсных линий. При необходимости выполняют калибровку и повторяют сравнение. Результат должен быть воспроизводимым: рядом с итогом хранят исходные данные, методику, режим проверки и сведения о произведённых настройках.
- Шаг 1Соберите паспортные данные погрешностей всех элементов цепи.
- Шаг 2Определите температурные коэффициенты для каждого компонента.
- Шаг 3Рассчитайте суммарную погрешность алгебраическим сложением.
- Шаг 4Проверьте соответствие результата нормативным требованиям.
- Шаг 5Проведите калибровку системы при необходимости.
3. Симптом -> причина -> решение
Плавающее показание ищут в температурном влиянии, плохом контакте, шуме кабеля, нестабильном питании или изменении условий среды. Постоянное смещение сравнивают с контрольным прибором и проверяют ноль, преобразователь и схему подключения. Если отклонение появляется только в рабочем режиме, обследуют импульсную линию, герметичность и нагрев компонентов.
Рост ошибки после ремонта часто связан с заменой элемента без пересмотра общей цепи или с нарушением монтажа. Сначала фиксируют симптом и режим, затем проверяют каждое звено отдельно и сопоставляют его вклад с паспортом. Калибровка корректирует результат только после устранения утечек, повреждения кабеля и механического напряжения датчика.
4. Сроки и периодичность
Калибровку, проверку герметичности и продувку импульсных линий включают в регламент по паспорту, нормативной документации и условиям процесса. Между операциями наблюдают за дрейфом показаний и фиксируют изменения после ремонта или очистки. Периодичность должна относиться ко всему каналу, а не только к первичному датчику.
При плановой проверке сохраняют исходное значение, контрольный режим и результат после обслуживания. Отдельно осматривают соединения и кабель, потому что канал может выйти за допустимую погрешность без явной аварии прибора. Если режим среды изменился, оценивают температурные коэффициенты и применимость старых паспортных данных.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность калибровки | 1 год | год | ГОСТ 8.059-2013; инженерная практика |
| Проверка герметичности | 6 мес | мес | Инженерная практика |
| Продувка импульсной линии | 3 мес | мес | Инженерная практика |
5. Предупреждения и чего не делать
Проверяйте герметичность импульсных линий регулярно.
Не складывайте паспортные данные разных диапазонов и условий без проверки их применимости. Не исключайте температурный вклад и не считайте исправным весь канал только потому, что датчик отвечает. Не меняйте коэффициент в контроллере до проверки кабеля, преобразователя, вторичного прибора и импульсной линии; иначе настройка замаскирует источник ошибки.
Частые вопросы
Какие элементы включают в оценку измерительного канала?
В оценку включают датчик, преобразователь, кабель, вторичный прибор и все участки, которые влияют на передачу измеряемой величины. Для канала давления дополнительно проверяют импульсные линии, отборы и герметичность; для температуры — тепловой контакт и компенсацию; для расхода — монтаж и профиль потока. Перечень фиксируют до расчёта, чтобы не потерять вклад промежуточного звена.
Как складывать вклады погрешности разных звеньев?
Сначала приводят вклады к сопоставимой измеряемой величине и проверяют условия их применимости. Для консервативной оценки используют сумму абсолютных значений вкладов, как предусмотрено исходной методикой, а температурное влияние считают по каждому компоненту. Результат сравнивают с требованием проекта и сохраняют рядом с паспортными данными. Нельзя складывать значения разных диапазонов или единиц без пересчёта.
Почему температура влияет на итоговую погрешность канала?
Датчик, кабель, преобразователь и вторичный прибор могут иметь разные температурные коэффициенты. При изменении среды их вклады меняются не одинаково, поэтому стабильность одного элемента не гарантирует стабильность всего канала. Для каждого звена определяют рабочий температурный режим, берут коэффициент из паспорта и учитывают его в расчёте. После изменения условий проверку выполняют заново.
Как утечка импульсной линии проявляется в измерении давления?
Утечка уменьшает или изменяет передаваемое давление, поэтому показание может смещаться, запаздывать или зависеть от режима. Проверяют отборы, соединения, арматуру, наличие конденсата и возможность продувки. Сравнивают состояние линии с показанием у прибора и с контрольным режимом. Настройкой нуля утечку не устраняют: сначала восстанавливают герметичность, затем повторяют расчёт и проверку.
Когда нужна калибровка всего канала, а не только датчика?
Калибровка всего канала нужна, если вклад преобразователя, кабеля или вторичного прибора заметен, после ремонта изменена схема или результат не совпадает с контрольным измерением. Проверяют цепь от первичного элемента до отображения и фиксируют режим. Отдельная калибровка датчика не обнаружит ошибку подключения, масштабирования, импульсной линии или входа контроллера.
Как понять, что ошибка связана с кабелем?
Сравнивают сигнал у датчика и на входе вторичного прибора, осматривают изоляцию, клеммы, экран, заземление и трассу рядом с силовыми кабелями. Если отклонение появляется при включении нагрузки или меняется при перемещении кабеля, проверяют наводки и плохой контакт. Затем сопоставляют сопротивление и характеристики кабеля с паспортом канала, не исправляя проблему коэффициентом в контроллере.
